Selon cnx-software, la carte de développement nanoCH32H417, conçue par MuseLab, est basée sur le microcontrôleur RISC-V à double cœur WCH CH32H417. Ce modèle a été mis en avant pour sa compatibilité avec l’USB 3.0 à 5 Gbit/s, l’interface UHS et le Fast Ethernet, offrant ainsi une alternative intéressante aux utilisateurs après la sortie de la carte de développement officielle.
Double cœur WCH CH32H417 à 400 MHz et 5 Gbit/s : une carte conçue pour l’innovation

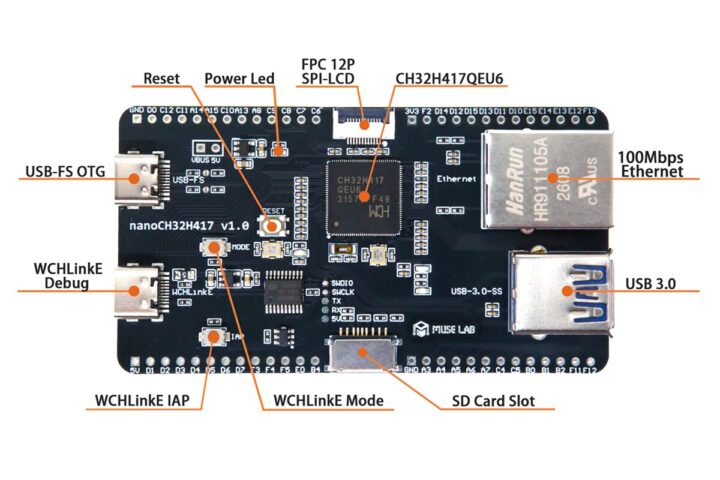

La nanoCH32H417 exploite pleinement les capacités du microcontrôleur WCH avec son port USB 3.0 qui prend en charge des vitesses de 5 Gbit/s, en plus de deux ports USB Type-C et d’une interface Ethernet à 100 Mbps. L’intégration d’un emplacement pour carte MicroSD et d’un débogueur WCHLink-E facilite le prototypage, car les développeurs n’ont plus besoin d’un programmeur externe pour flasher le MCU ou accéder à la sortie série.
896 Ko SRAM et 960 Ko Flash : caractéristiques techniques adaptées aux développeurs
Le microcontrôleur WCH CH32H417QEU6 se distingue par ses spécifications, avec un processeur QingKe RISC-V5F fonctionnant jusqu’à 400 MHz et un autre core RISC-V3F à 144 MHz. En ce qui concerne la mémoire, la carte est équipée de 896 Ko de SRAM et de 960 Ko de Flash, offrant suffisamment d’espace pour des projets complexes.

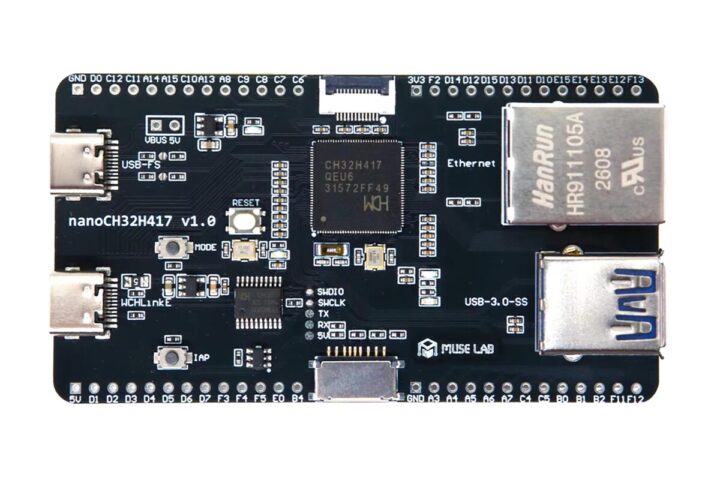

En plus, l’architecture inclut quatre connecteurs à 13 broches qui exposent plusieurs GPIO, des alimentations de 5 V et 3,3 V, et des pistes GND. La carte dispose également de boutons pour la réinitialisation, le mode et la programmation en attente, sans oublier une LED d’alimentation pour une indication visuelle de fonctionnement.
La programmation des MCU WCH est facilitée par l’utilisation de l’IDE MounRiver Studio (MRS), avec les ressources nécessaires disponibles sur un référentiel GitHub de MuseLab. Ce référentiel fournit les schémas en PDF, des documents d’aide en anglais et en chinois ainsi qu’un projet de contrôle GPIO, ce qui permet de tester la configuration avant d’effectuer des essais sur des piles USB 3.0 ou Ethernet.

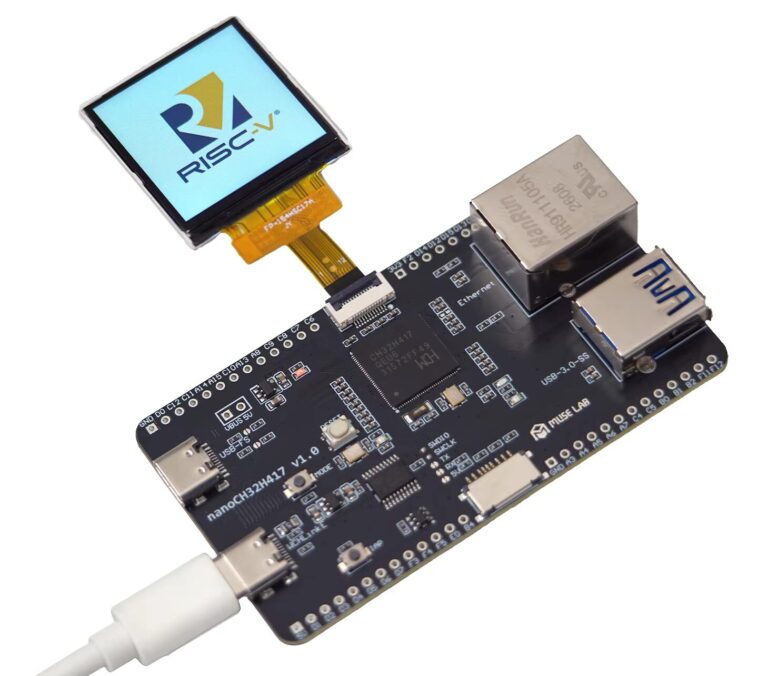

Actuellement, cette carte est accessible sur AliExpress, avec des prix variant de 21,49 $ à 25,50 $ selon les configurations. De plus, elle peut également être commandée à partir de la boutique Tindie de MuseLab, à un prix de 17,00 $. La version de base inclut la carte accompagnée de connecteurs à 13 broches, les options groupées intègrent également un écran de 1,54 pouces (240 × 240) vendu pour 20 $, avec la possibilité d’acheter des câbles USB 3.0 Type-A et Type-C pour quelques dollars supplémentaires.
