Contrôleur LED Art-Net/sACN open source basé sur ESP32 pour installations pro

Selon cnx-software, le fabricant néerlandais LichtBit a récemment dévoilé un contrôleur de bande LED Art-Net/sACN NeoPixels qui est entièrement open source et basé sur la technologie ESP32. Ce dispositif vise à optimiser les installations d’éclairage à grande échelle ainsi que la réalisation de mises en scène personnalisées. En utilisant un ESP32 comme cœur du système, le matériel permet de transmettre des données d’éclairage par le biais d’Ethernet ou Wi-Fi, capable de gérer jusqu’à **16 univers LED** sur **4 sorties spécifiques**.

ESP32 et 16 univers LED : une solution optimisée pour les événements

Le conseil d’administration de LichtBit se propose de servir le secteur de l’événementiel professionnel, faisant le lien entre les logiciels commerciaux utilisés pour les performances en direct, comme Resolume Arena et MadMapper, et des bandes LED numériques accessibles financièrement. Ce contrôleur a été conçu pour des déploiements à grande échelle, s’inscrivant sur un marché souvent dominé par des dispositifs de moindre coût mais offrant moins de fonctionnalités.

4 sorties dédiées à 680 LED RVB : l’architecture matérielle en détail

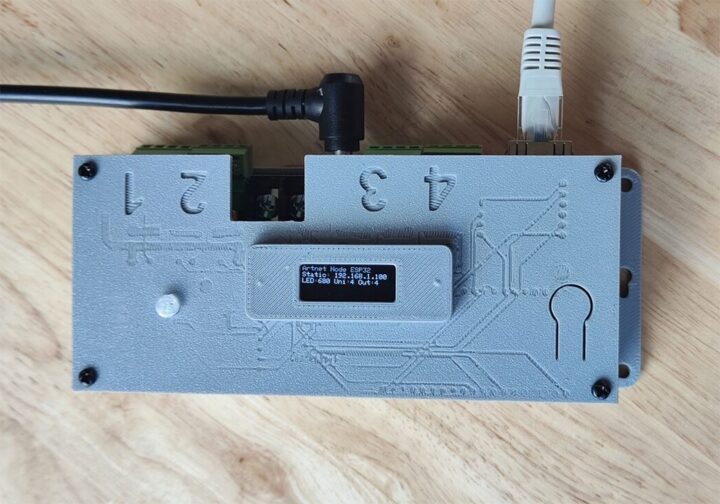

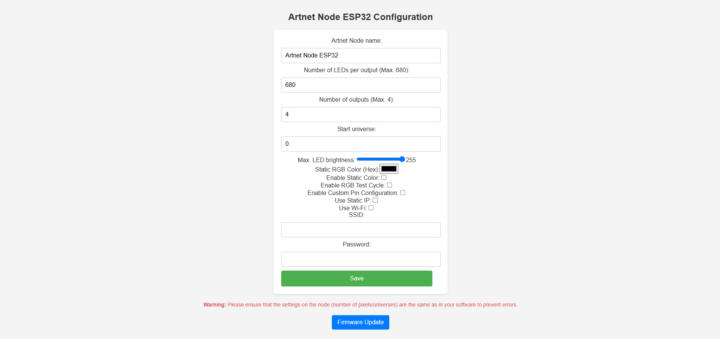

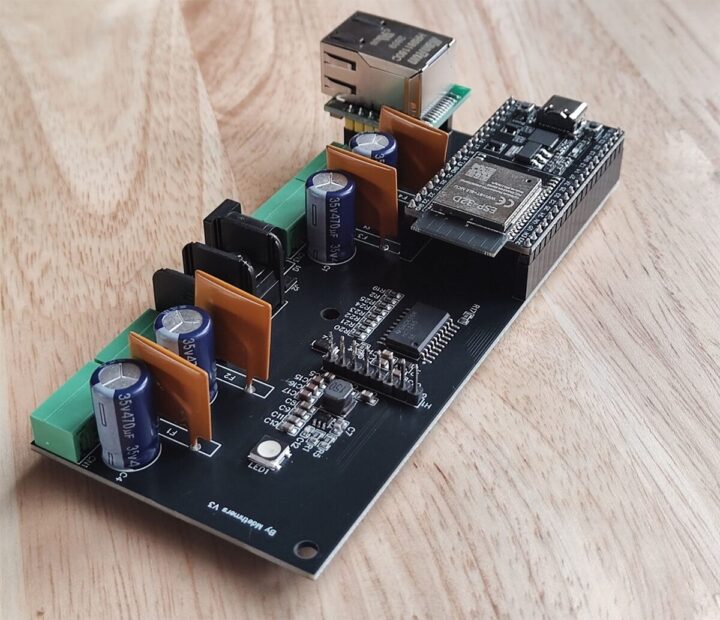

Le contrôleur est doté de plusieurs caractéristiques, notamment une carte de développement qui repose sur l’ESP32-WROOM-32, un puissant MCU. L’affichage est un écran OLED I2C 128 × 32, qui présente en temps réel l’état du système ainsi que le mappage IP des appareils. En matière de connectivité, le contrôleur offre un port Ethernet de **10/100 Mbps** via le module WIZnet W5500, ce qui est particulièrement recommandé pour le traitement de fortes fréquences d’image, tout en supportant également le Wi-Fi dans la bande de **2,4 GHz**. Un mode point d’accès s’active automatiquement après un délai de 30 secondes, permettant le débogage et la configuration autonome.

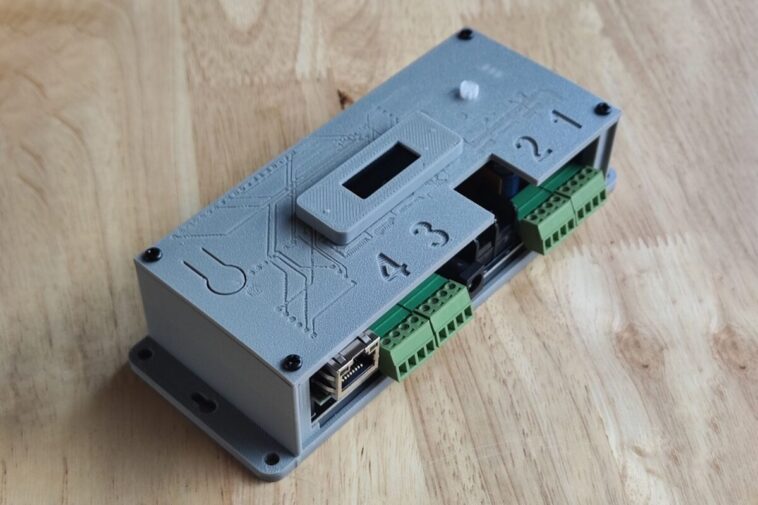

Concernant les sorties, vous trouverez **4 bornes à vis** pouvant supporter jusqu’à **680 LED RVB par broche**, totalisant jusqu’à **2 720 LED**. En ce qui concerne la compatibilité, le système gère des configurations variées, des LEDs à trois canaux (RVB) jusqu’aux modèles à cinq canaux (RGBAW). Le matériel est également compatible avec différents types de bandes pixels tout en intégrant des fonctionnalités comme un indicateur d’état RVB et un bouton physique pour alternativer les configurations.

Le rendu des pixels est géré par la bibliothèque I2SClocklessLedDriver, permettant à l’ESP32 de se concentrer sur le traitement des paquets réseau destinés aux logiciels tels que Resolume Arena et MadMapper. Le firmware agit comme un nœud Art-Net/sACN, offrant également la possibilité d’utiliser le cadre WLED pour des effets autonomes. Cependant, si vous recherchez une capacité Ethernet tout en exécutant WLED, il est conseillé de recourir à une version expérimentale, WLED-W500, car la branche d’origine n’offre pas cette prise en charge sans modifications spécifiques.

En matière de câblage, il convient de noter que la puce W5500 ne supporte pas Auto-MDI/MDIX, ce qui signifie que pour une connexion directe à un PC, l’utilisation d’un câble Ethernet croisé sera nécessaire, à moins de passer par un commutateur ou un routeur qui facilite cette connexion sans câblage complexe. Avec cette carte, LichtBit crée une interface efficace entre le logiciel d’éclairage et les bandes LED adressables, permettant de déchiffrer et traduire les paquets Art-Net/sACN en protocoles haute vitesse adaptés aux LEDs.

Des protocoles comme Art-Net et sACN (E1.31) facilitent la gestion de grandes quantités d’univers LED et permettent un flux de données fluide entre les logiciels d’éclairage avancés et les contrôleurs. Actuellement, ce contrôleur pré-assemblé est disponible sur Tindie pour un prix de **82,00 $** hors frais d’expédition.
