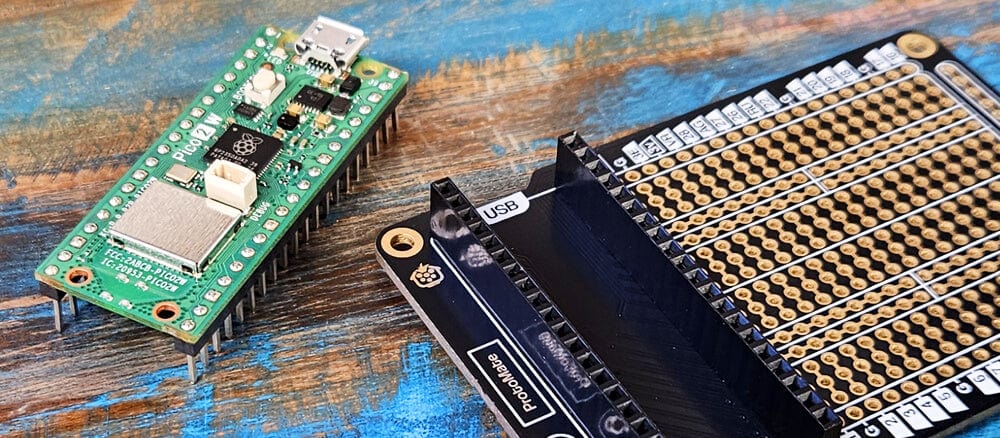

Le kit d’assemblage ProtoMate/PerfMate pour Raspberry Pi Pico

Construire un projet sur Raspberry Pi Pico nécessite souvent une étape de prototypage. Les cartes ProtoMate et PerfMate sont conçues pour faciliter cette transition en offrant une plateforme solide et organisée. Ce guide vous accompagne dans leur assemblage et vous donne les conseils essentiels pour réussir votre montage.

Assembler sa plateforme de prototypage

Ce guide explique comment monter votre ProtoMate ou PerfMate pour Pico, une excellente plateforme de prototypage dédiée au Raspberry Pi Pico. Vous pouvez bien sûr souder ce que vous voulez sur la zone de prototypage, mais nous allons voir ici quelques astuces de base pour le positionnement, le placement et la soudure.

Il existe actuellement deux versions dans la gamme ProtoMate/PerfMate pour le Raspberry Pi Pico :

• ProtoMate pour Pico
• PerfMate pour Pico

Vérification des pièces

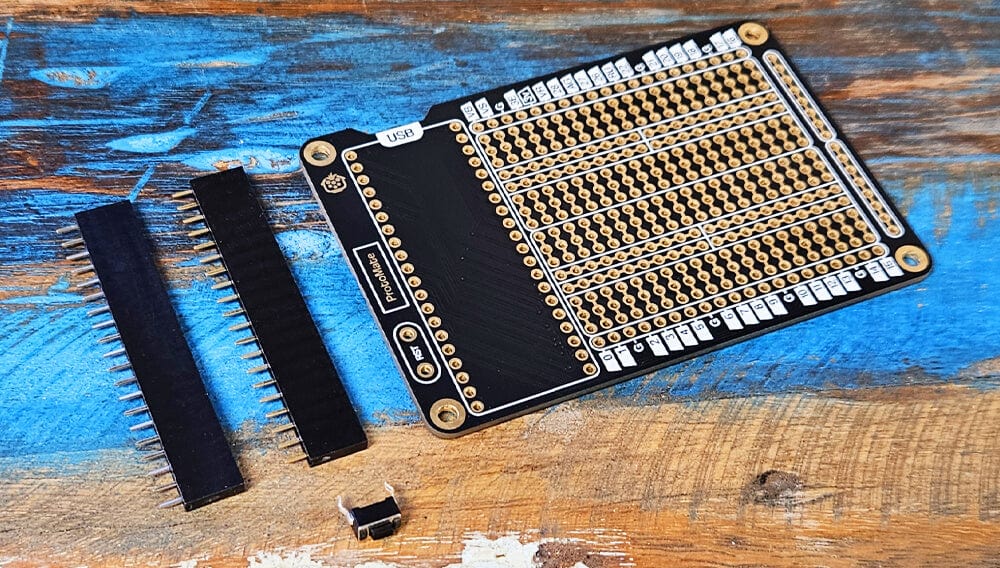

Dans le paquet, vous trouverez les trois éléments suivants :

• 1 carte PCB ProtoMate/PerfMate pour Pico
• 2 bandes d’en-têtes femelles 20 broches 2.54mm
• 1 bouton poussoir tactile

Vous pourriez également avoir besoin de (non inclus) :

• Un Raspberry Pi Pico
• De l’étain à souder
• Un fer à souder
• Un tapis de soudure
• Du fil de prototypage

Conseils d’assemblage

Options de fixation du Pico

Vous pouvez fixer votre Pico sur la carte PCB de plusieurs façons, selon l’usage que vous comptez en faire.

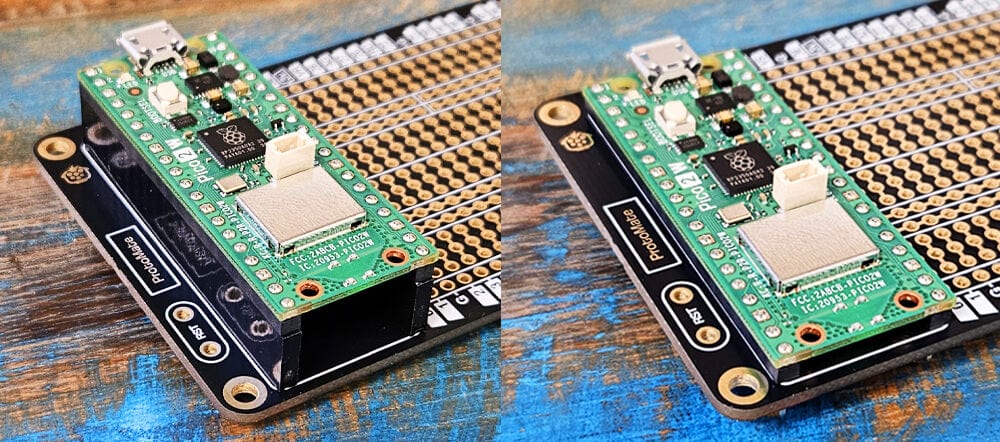

Pour créer un simple socle dans lequel enfoncer un Pico équipé d’en-têtes, soudez les en-têtes femelles 20 broches fournies sur la face supérieure de la carte. La connexion reste ferme, mais vous permet de changer votre Pico quand vous le souhaitez.

Une autre option consiste à souder directement votre Pico équipé d’en-têtes sur la carte. C’est idéal pour ceux qui cherchent à garder un ensemble compact et profilé, mais cela empêche de remplacer la carte de développement par la suite, et laisse davantage de broches dépasser en dessous (elles peuvent être coupées).

Soudez les en-têtes du Pico en dernier

Si vous optez pour la solution avec socle à en-têtes, il est préférable de souder les connecteurs femelles en dernier. Sinon, ils ont tendance à gêner lorsque vous essayez de positionner et de souder les composants et les fils de votre circuit.

Orientation de la carte PCB

Normalement, vous placez vos composants et vos fils par le haut de la carte, puis vous soudez à l’arrière/au dos (mais c’est votre projet, faites comme bon vous semble).

Il existe plusieurs moyens d’identifier la face arrière de la carte.

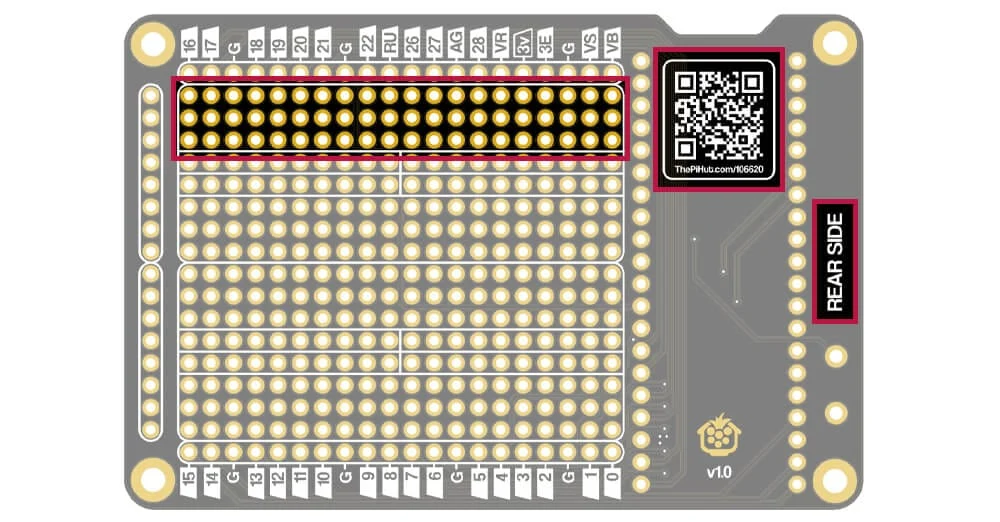

• Le texte ‘REAR SIDE’
• Le QR code
• Sur la version ProtoMate – les ponts dorés entre les pastilles ne sont pas au dos (cela vous permet de couper les pistes du dessus si vous voulez déconnecter des pastilles)

Il est aussi bon de noter que nous avons ajouté une mention ‘USB’ et une découpe pour indiquer clairement dans quel sens votre Pico doit être placé. Si vous avez un doute, vérifiez les images du produit.

Bouton/pastilles RESET

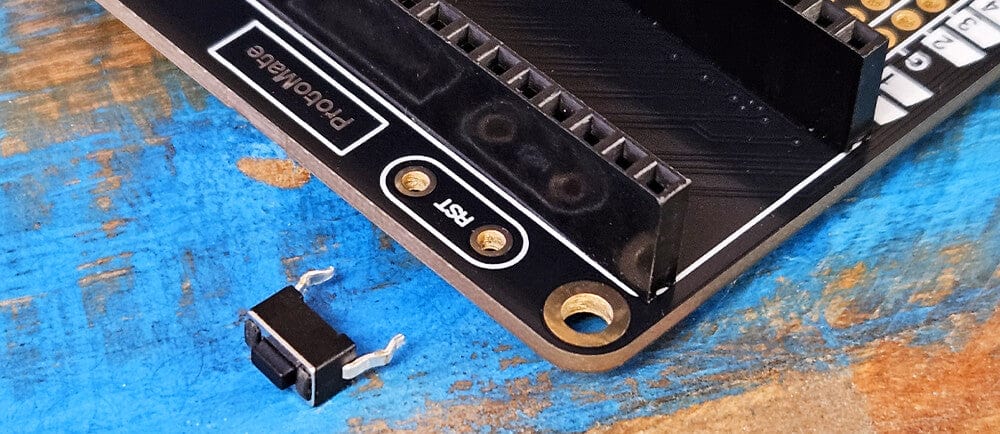

Vous trouverez un petit bouton tactile inclus dans votre pack. Il est prévu pour être soudé sur les pastilles ‘RST’ (reset) à gauche de la section Pico, si vous souhaitez ajouter un bouton de réinitialisation. Ce n’est pas obligatoire.

Ce bouton est connecté à la broche RUN (broche 30), que Raspberry Pi recommande pour un usage en tant que bouton reset. Vous pouvez aussi utiliser un bouton externe en soudant des fils sur les pastilles (pratique pour un bouton reset externe lorsque votre projet est enfermé dans un boîtier).

Planifiez, planifiez, planifiez… puis planifiez encore !

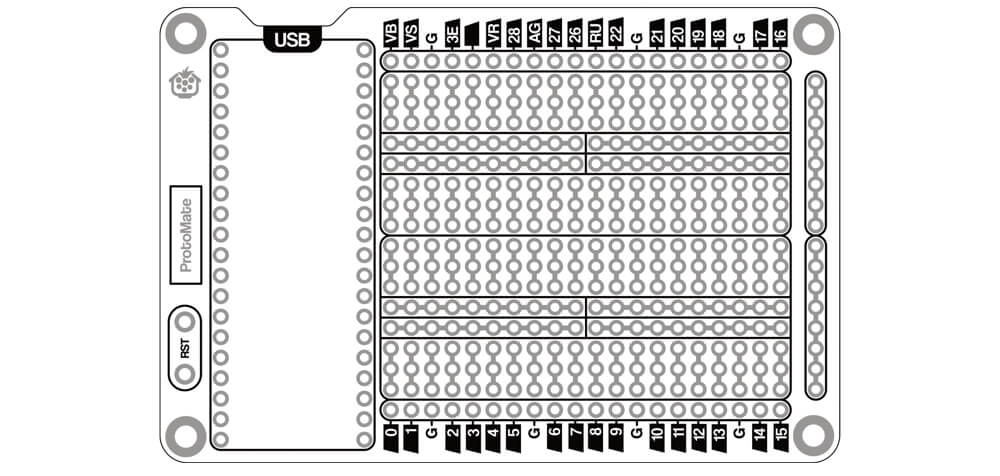

Nous ne le répéterons jamais assez : planifiez l’emplacement de vos composants et de vos fils avant de passer à la soudure ! Utilisez nos feuilles de planification imprimables en noir et blanc pour marquer où vous voulez placer les éléments :

• Feuille de planification A4 ProtoMate Pico
• Feuille de planification A4 PerfMate Pico

La dernière chose que vous voulez est de vous retrouver à mi-chemin du soudage des composants et des fils pour réaliser que vous n’avez pas laissé assez de place pour quelque chose, ou que vous avez simplement mal positionné une pièce.

Ce point est encore plus crucial avec les cartes ProtoMate de type breadboard, car les pistes connectées nécessitent une réflexion préalable attentive.

Fixation et entretoises

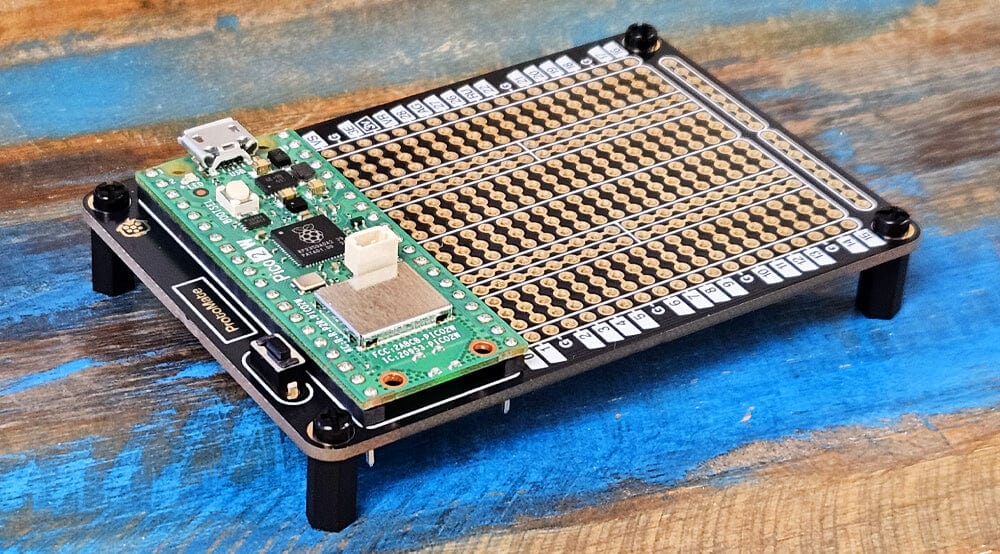

Si vous souhaitez fixer votre ProtoMate/PerfMate avec des entretoises, vous aurez besoin de fixations M2.5.

Nous proposons des entretoises nylon M2.5 dans la boutique, ainsi que des vis nylon M2.5. Le Raspberry Pi utilise des fixations M2.5, donc tous les kits conçus pour lui fonctionneront aussi.

À vous de jouer !

Le reste dépend de vous, comme c’est la nature de ces cartes de prototypage : une toile blanche pour faire évoluer votre projet de breadboard avec Pico.

Bon bricolage !
