Qwiic Hub : le guide

Découvrez comment utiliser le hub Qwiic au maximum grâce à nos conseils d’assemblage et d’utilisation. Ce guide détaille ses fonctionnalités pratiques pour étendre facilement vos projets basés sur I2C.

Assemblage et prise en main du hub Qwiic

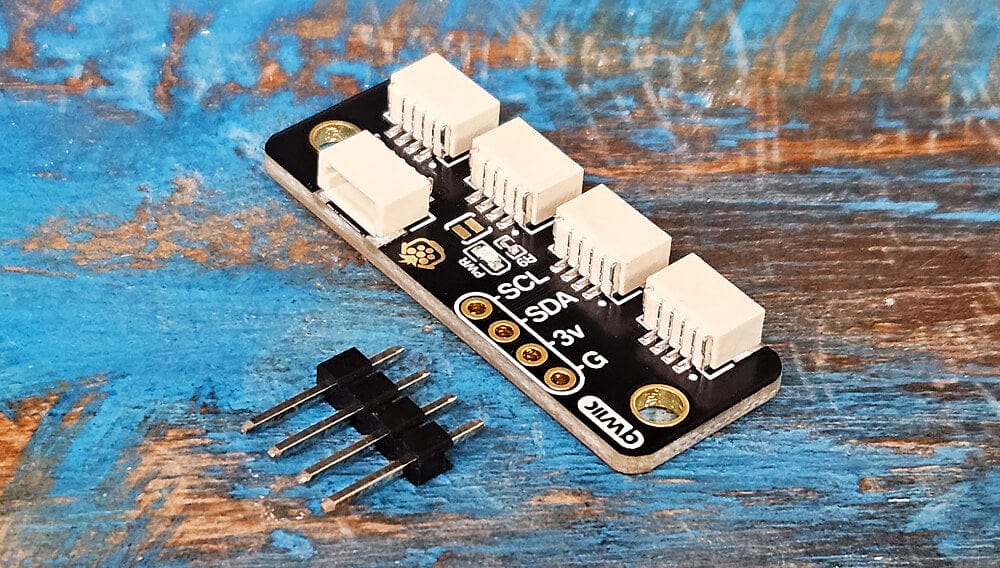

Votre kit contient les éléments suivants :

Une carte hub Qwiic
Une barrette d’en-têtes mâles 4 broches au pas de 2.54mm

Vous pourriez également avoir besoin (non inclus) :

Un câble Qwiic
Des capteurs ou modules compatibles Qwiic
Du fil à souder et un fer adapté
Un tapis de soudure

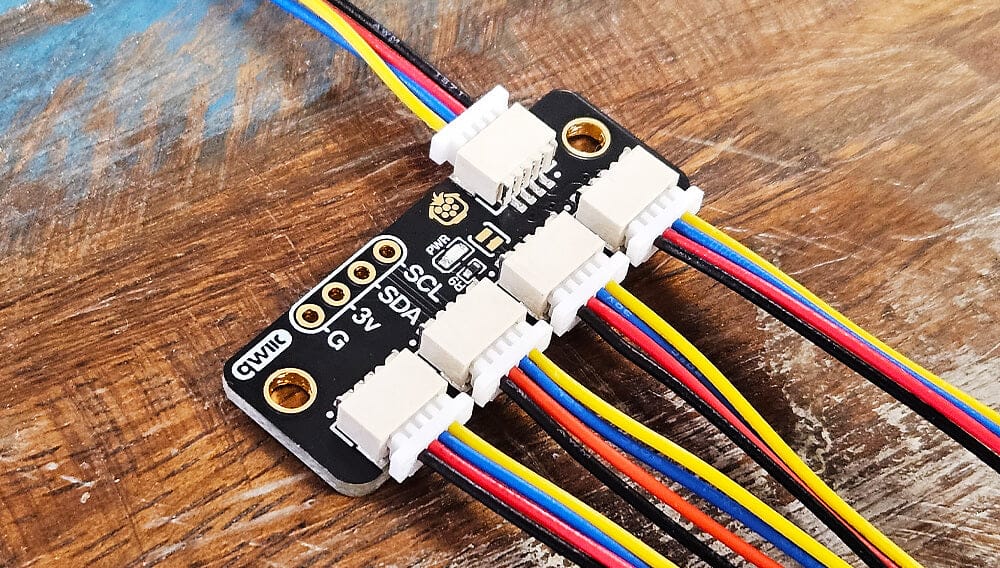

Les ports Qwiic

La carte dispose de cinq ports Qwiic interconnectés. L’un est conçu pour le microcontrôleur, les quatre autres sont destinés aux périphériques et capteurs.

Les pads de breakout

Ces pads relient les mêmes lignes I2C et d’alimentation que les connecteurs Qwiic. Ils permettent d’intégrer des composants non-Qwiic à votre projet.

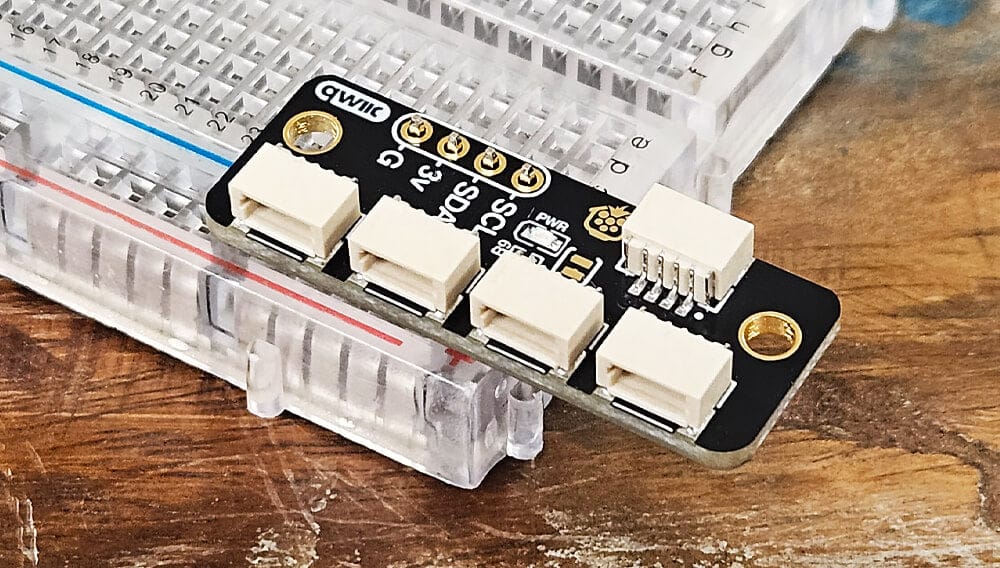

En soudant la barrette d’en-têtes fournie au dos de la carte, vous pouvez également l’utiliser comme interface Qwiic sur une plaque d’essai.

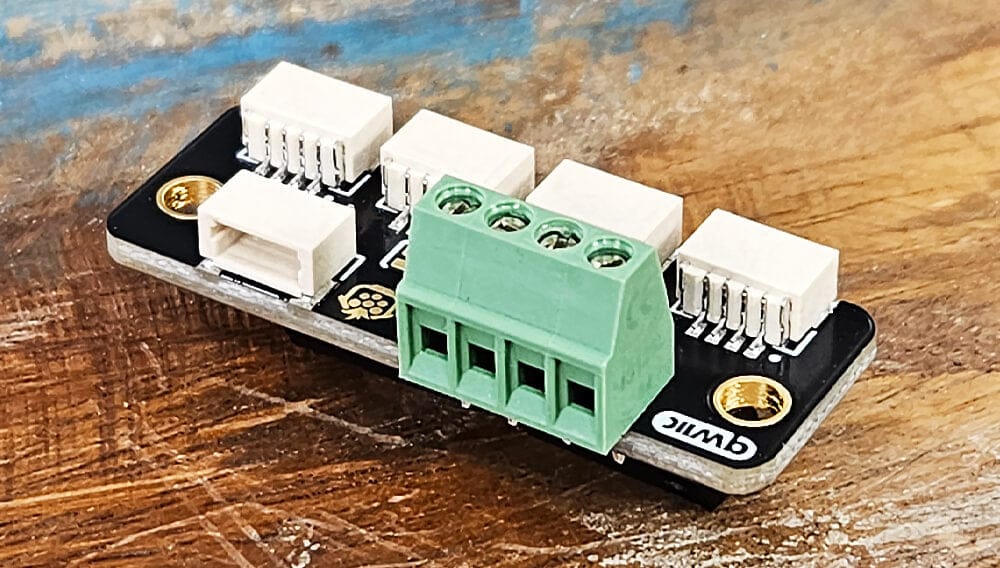

Pour certaines applications, un bloc à vis 4 voies au pas de 2.54mm peut aussi être soudé à la place.

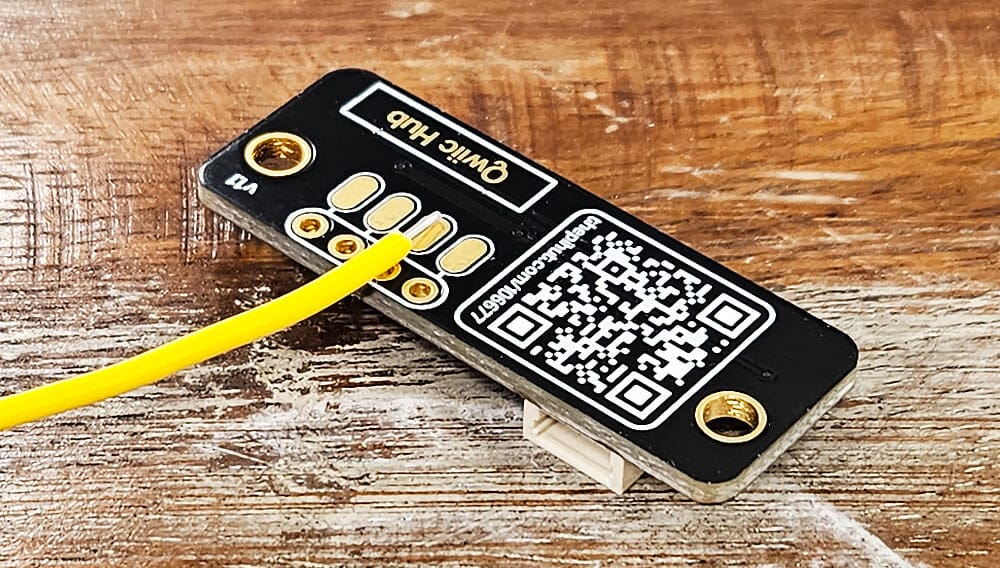

Les pads au dos de la carte

Pour souder des fils directement, privilégiez les pads situés au dos de la carte. Ils facilitent les modifications ultérieures comparés aux trous de pads.

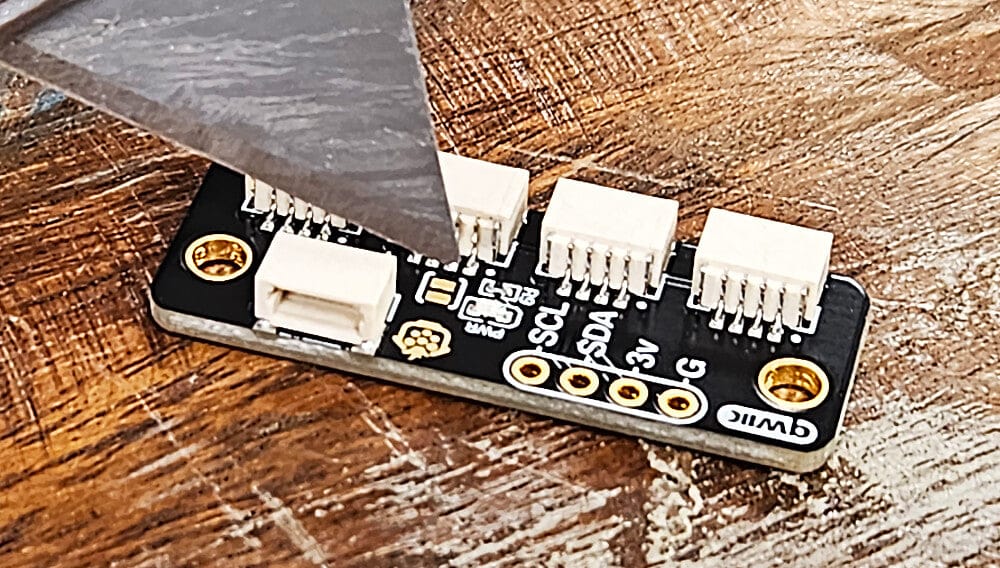

La piste sectionnable

Une LED bleue s’allume lorsque la carte est alimentée. Pour la désactiver, il suffit de couper la piste indiquée. Vous pourrez la ressouder plus tard si besoin.

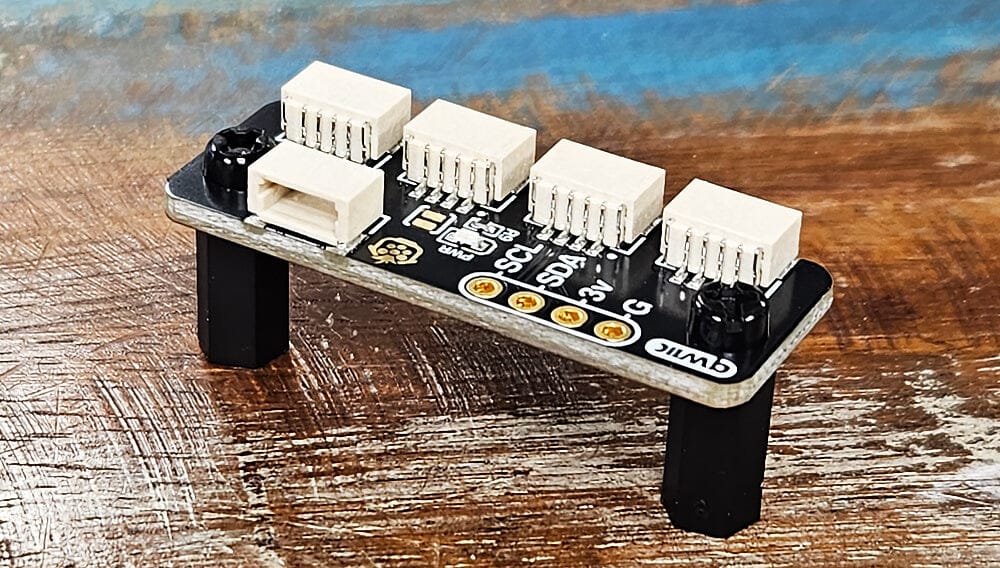

Fixation et entretoises

La carte est équipée de trous de fixation M2.5, un standard rendu populaire par le Raspberry Pi et facile à trouver. Des entretoises et vis nylon M2.5 compatibles sont disponibles dans notre boutique.
