Instructions d’assemblage du boîtier de la caméra Pi PIR

Instructions dassemblage du boitier de la camera Pi PIR.jpgv1561726969
Instructions dassemblage du boitier de la camera Pi PIR.jpgv1561726969

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Appareil photo Raspberry Pi
  • 6x plaques en acrylique noir mat
  • 1x plaques minces en acrylique transparent
  • 7 vis 1/4 « noires
  • 1x vis en acier 3/16 «
  • 3 entretoises hexagonales M / F de 1 «
  • Entretoises hexagonales 4x 1/4 « F / F
  • 6 vis M2 x 10 mm noires
  • 6x écrou M2
  • Rondelle 10x M2
  • 2x vis M5
  • 2x écrou M5
  • 4x pieds en caoutchouc

En option pour un montage mural:

  • montage mural
  • 2x vis M5
  • 2x écrous M5

Optionnel:

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

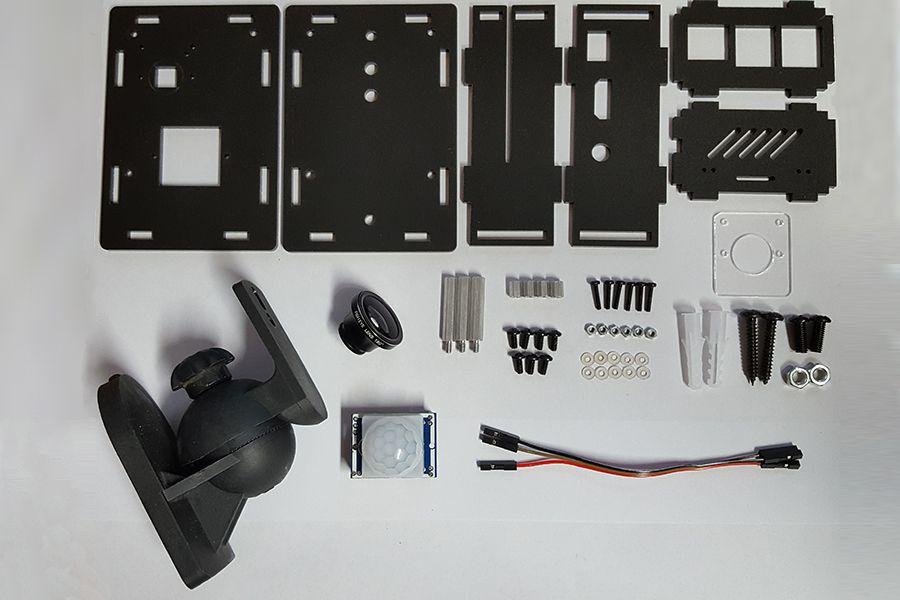

Voici les pièces du kit de valise:

Instructions dassemblage du boitier de la camera Pi PIR

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1592391605 664 Instructions dassemblage du boitier de la camera Pi PIR2

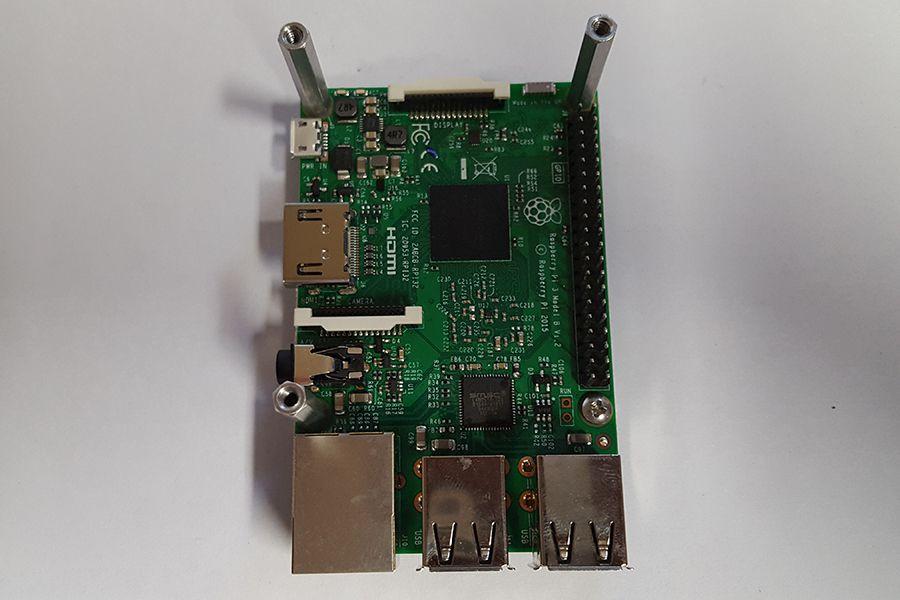

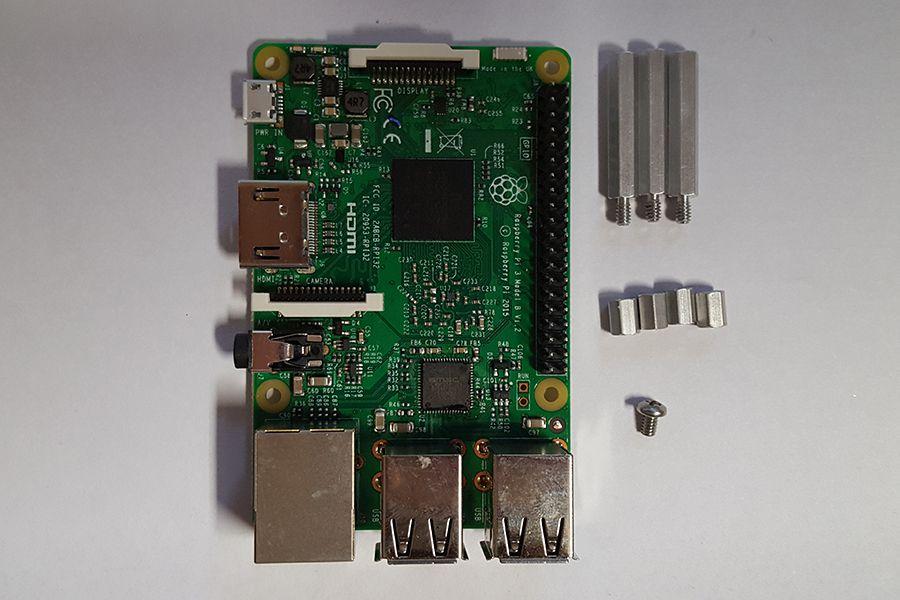

Orientez votre Pi pour qu’il corresponde à l’image ci-dessus et fixez les entretoises 1 « M / F dans les coins inférieur gauche, supérieur gauche et supérieur droit en utilisant les entretoises 1/4 » F / F.

1592391605 808 Instructions dassemblage du boitier de la camera Pi PIR

OPTIONNEL – Support mural

1592391605 822 Instructions dassemblage du boitier de la camera Pi PIR

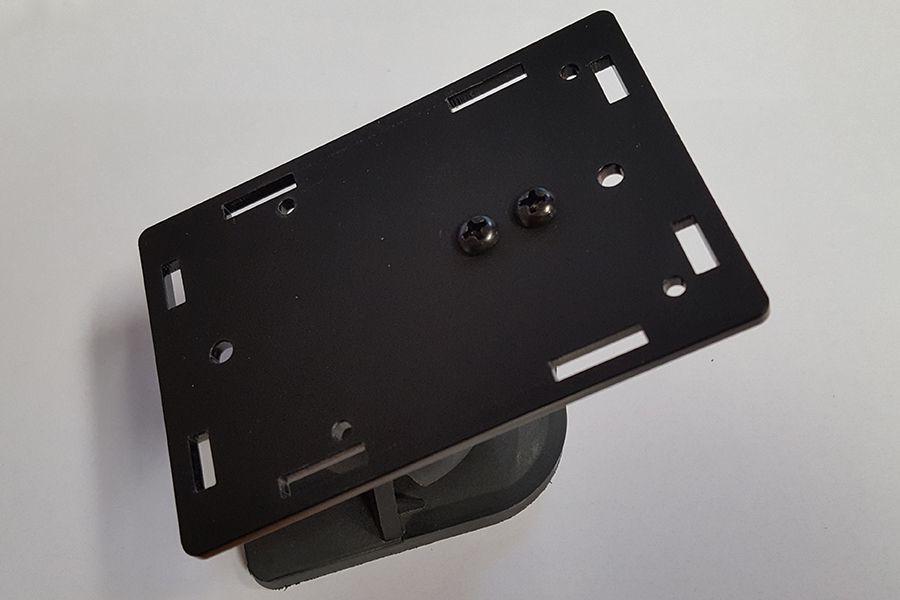

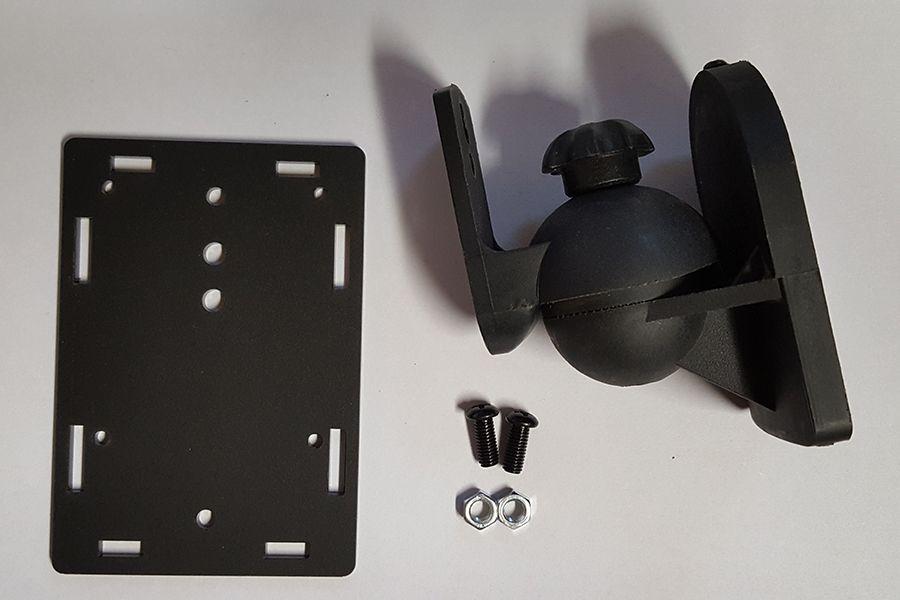

Fixez le support de montage mural à la plaque acrylique arrière à l’aide des deux vis et écrous M5.

1592391606 951 Instructions dassemblage du boitier de la camera Pi PIR

1592391606 172 Instructions dassemblage du boitier de la camera Pi PIR

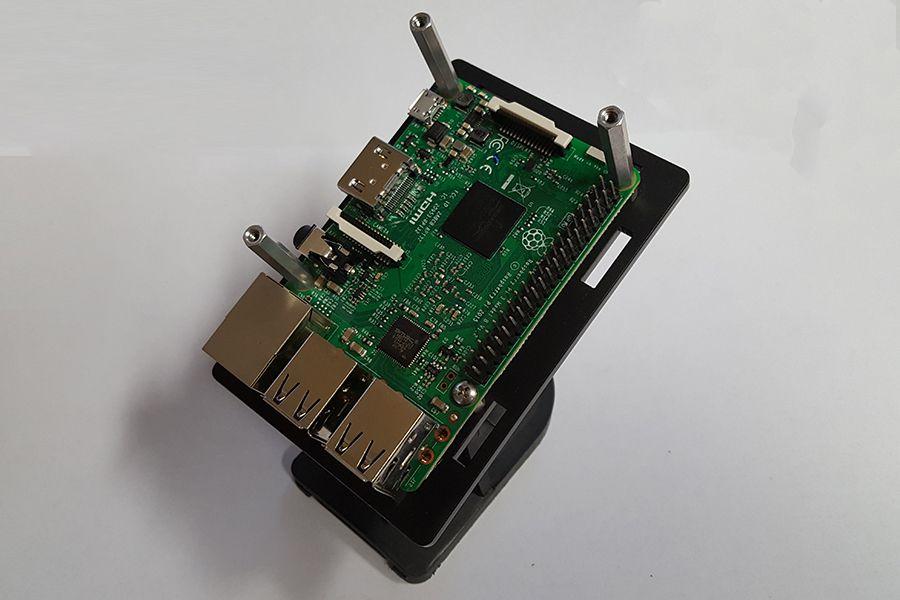

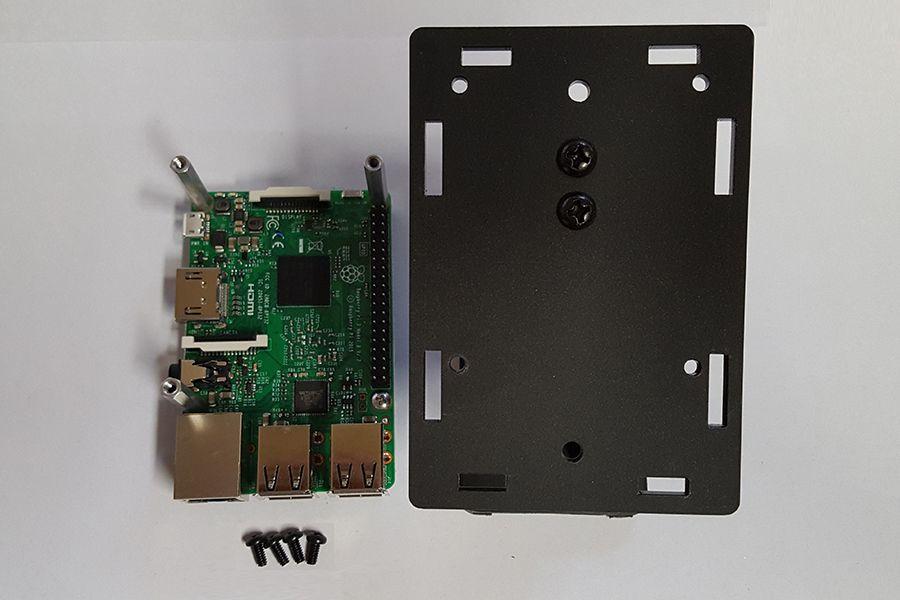

Nous devons maintenant fixer le Pi à la plaque arrière à l’aide de quatre vis noires 1/4 « .

1592391606 732 Instructions dassemblage du boitier de la camera Pi PIR

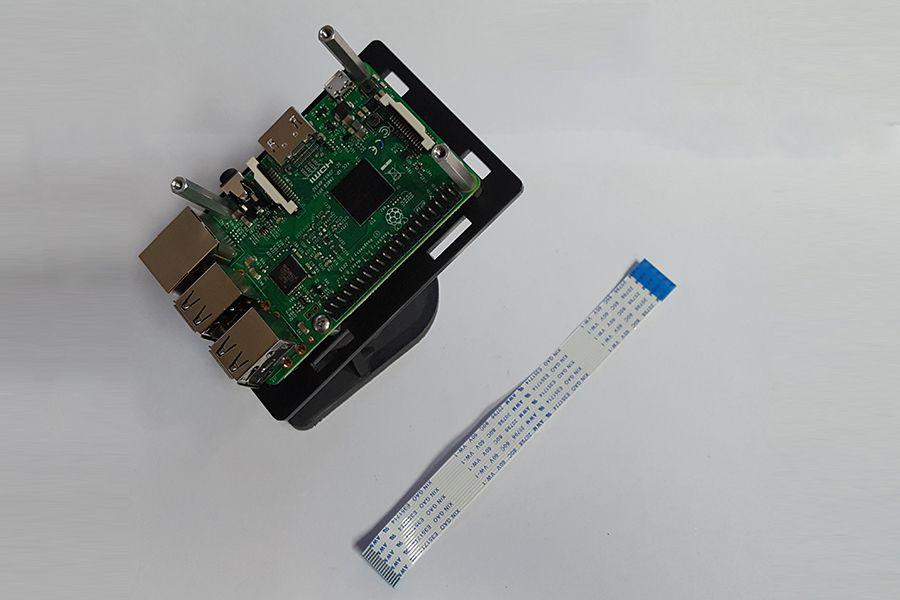

1592391606 216 Instructions dassemblage du boitier de la camera Pi PIR

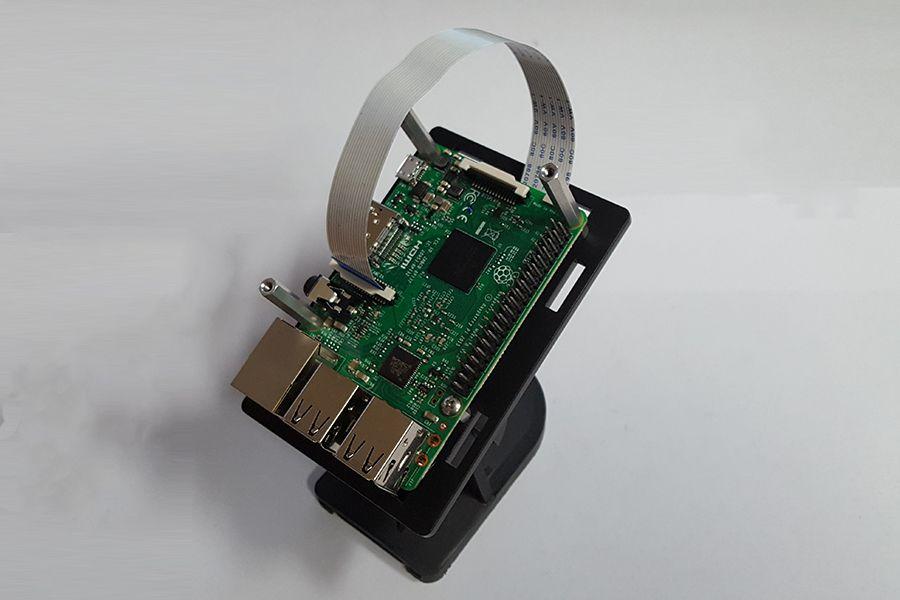

Fixez le câble de la caméra à votre Pi.

1592391606 787 Instructions dassemblage du boitier de la camera Pi PIR

1592391606 479 Instructions dassemblage du boitier de la camera Pi PIR

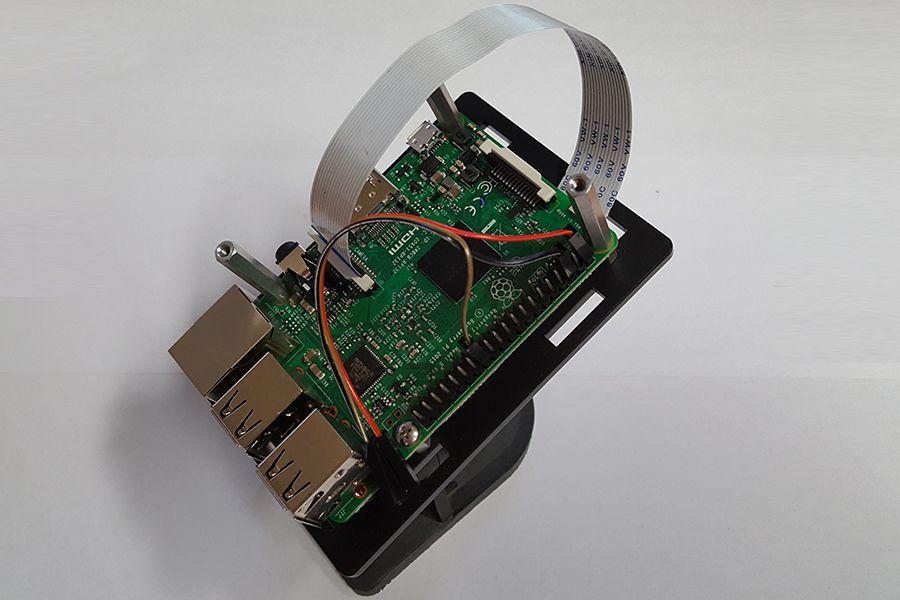

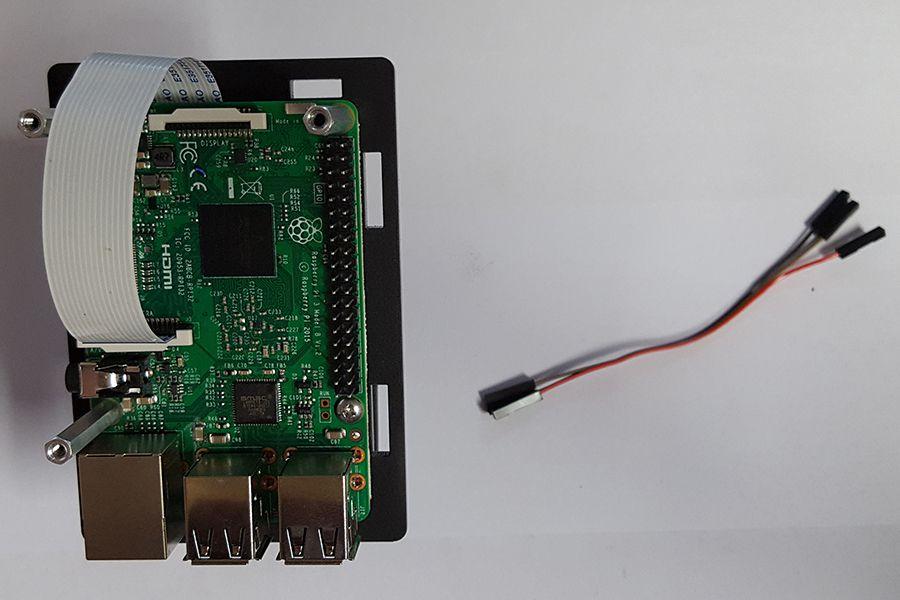

Attachez les trois fils de cavalier aux broches GPIO du Pi (les couleurs peuvent varier). Attachez un fil à la broche 2, un autre à la broche 6 et le dernier à la broche 26.

1592391606 568 Instructions dassemblage du boitier de la camera Pi PIR

1592391606 953 Instructions dassemblage du boitier de la camera Pi PIR

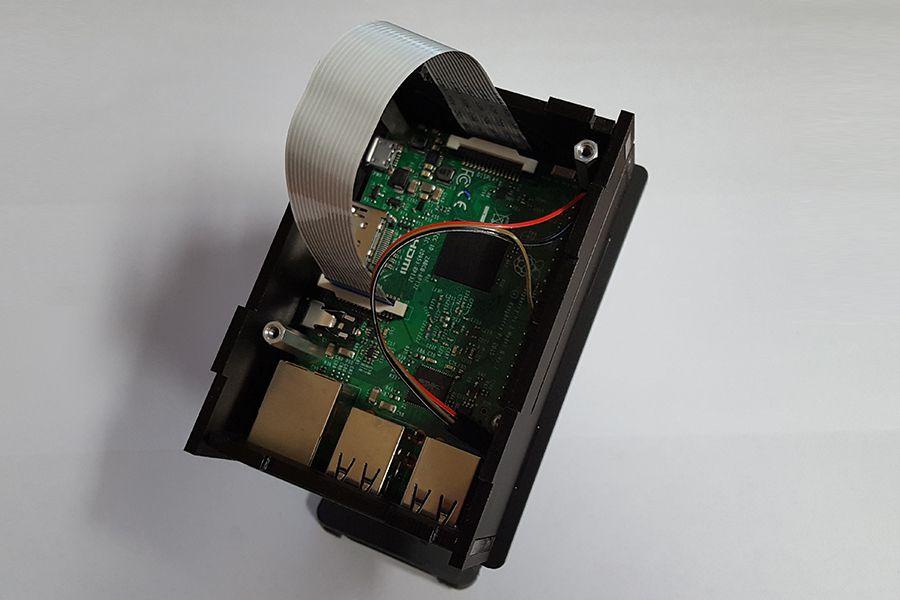

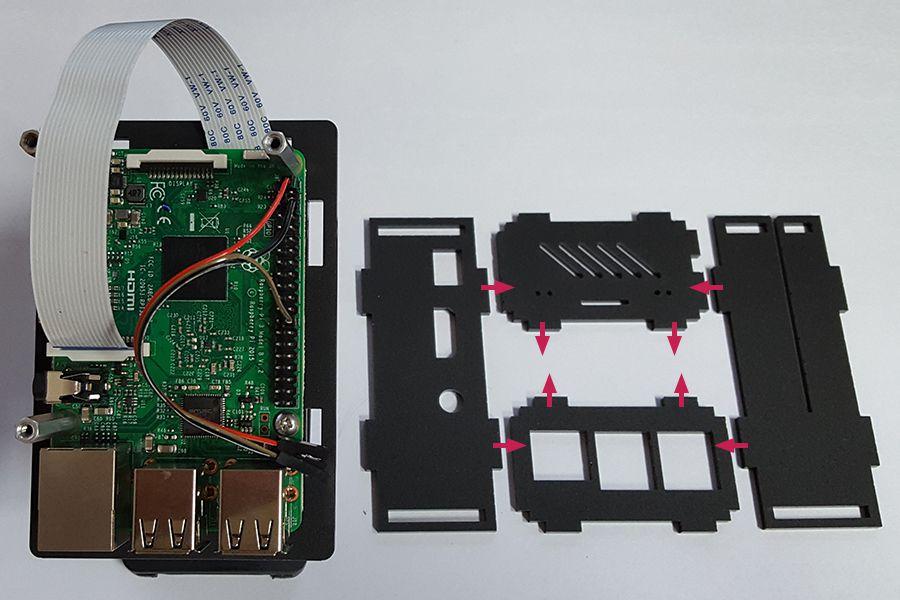

La prochaine chose à faire est de fixer les plaques acryliques latérales. Assurez-vous que chacun des 4 murs du boîtier de la caméra est correctement orienté. Les flèches indiquent les nœuds qui seront insérés dans la plaque inférieure.

1592391606 427 Instructions dassemblage du boitier de la camera Pi PIR

1592391607 917 Instructions dassemblage du boitier de la camera Pi PIR

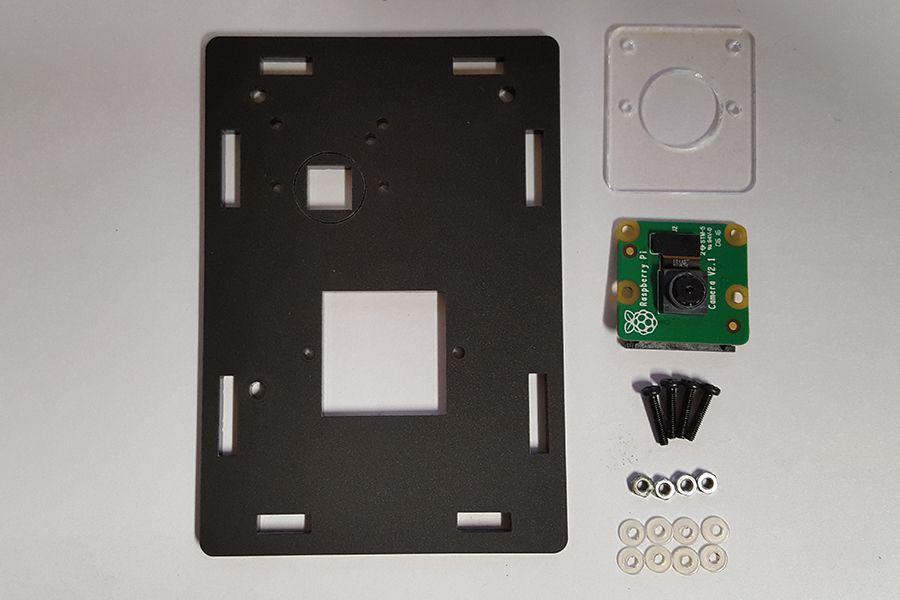

Maintenant, nous devons attacher notre module de caméra à la plaque avant. Commencez par placer la fine plaque acrylique transparente en position et insérez une vis M2 x 10 mm dans chaque trou de montage d’angle.

1592391607 225 Instructions dassemblage du boitier de la camera Pi PIR

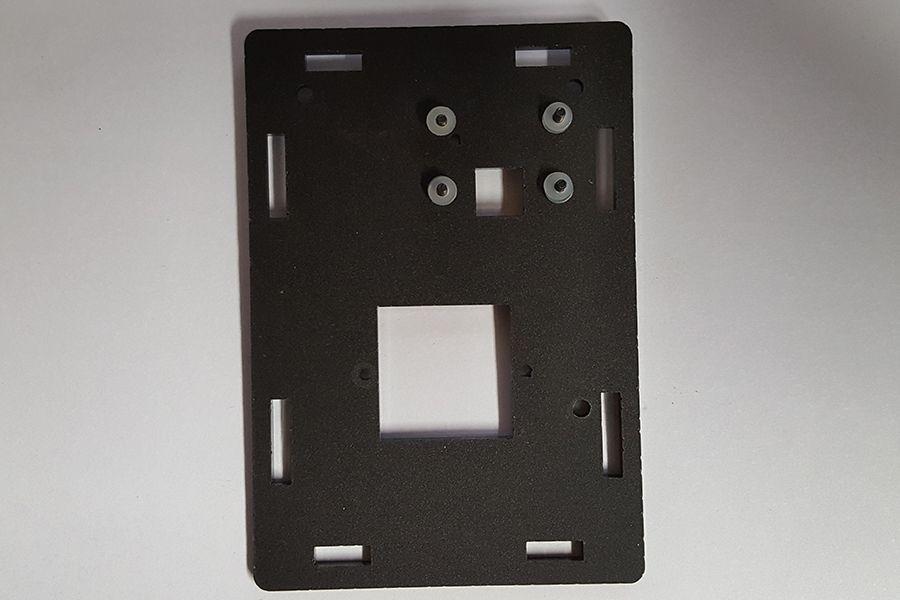

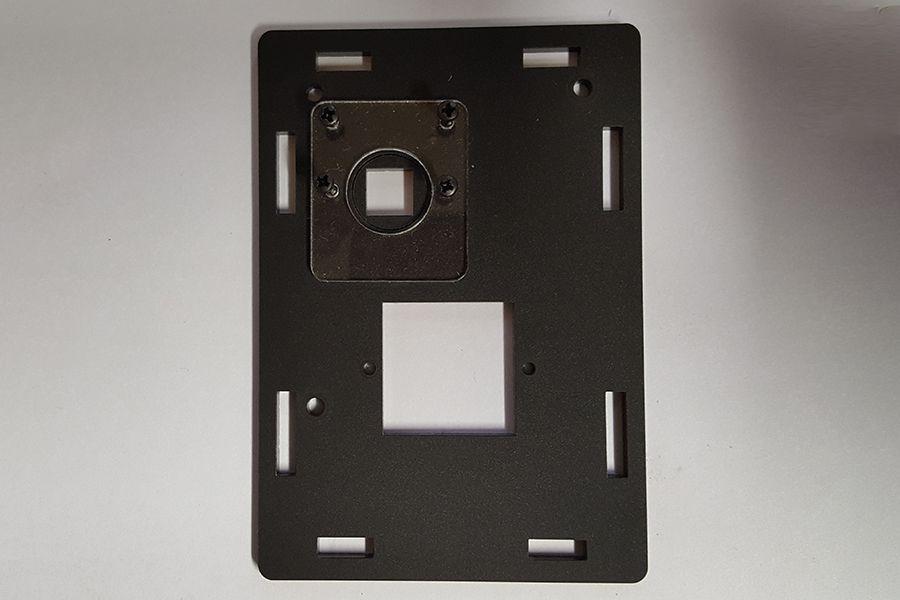

Retournez soigneusement la plaque afin que les extrémités des vis soient maintenant face à vous. Endroit DEUX Rondelles M2 sur chacune des vis.

1592391607 280 Instructions dassemblage du boitier de la camera Pi PIR

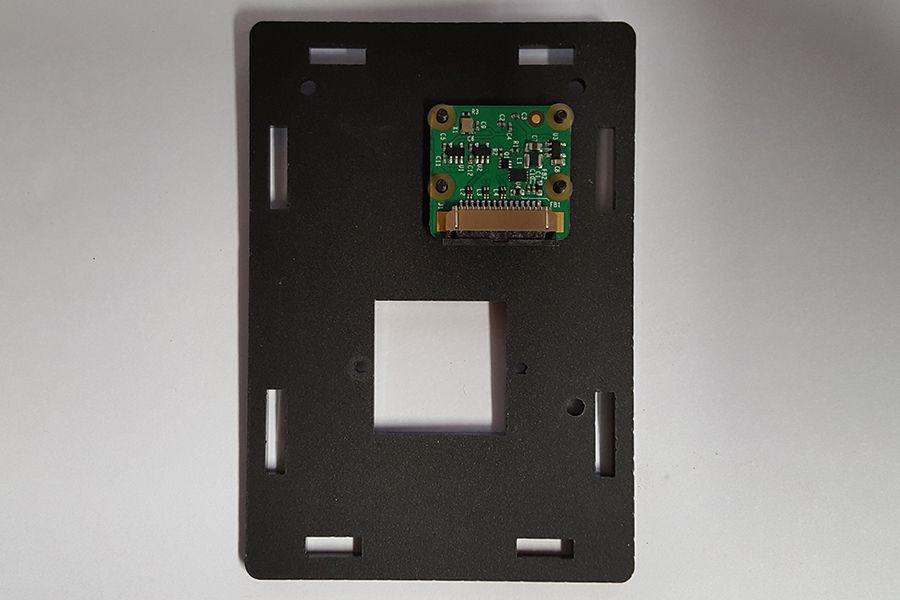

Ajouter le module de caméra

1592391607 378 Instructions dassemblage du boitier de la camera Pi PIR

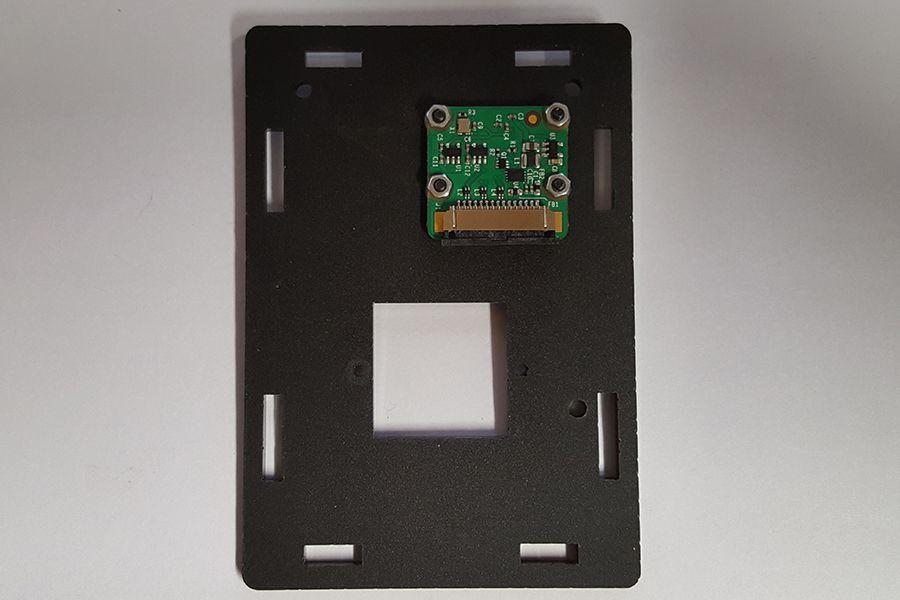

Et enfin fixer en place à l’aide des écrous M2.

1592391607 293 Instructions dassemblage du boitier de la camera Pi PIR

1592391607 991 Instructions dassemblage du boitier de la camera Pi PIR

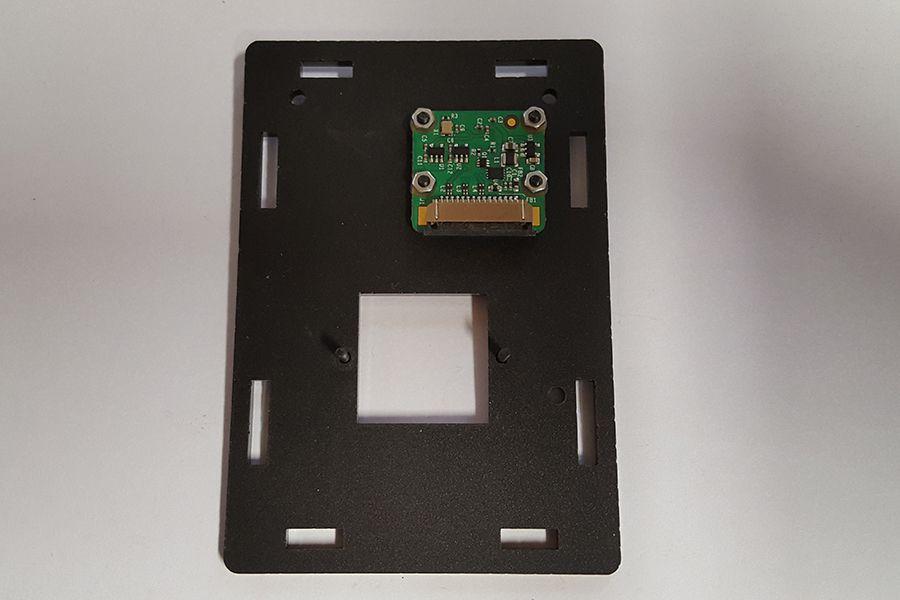

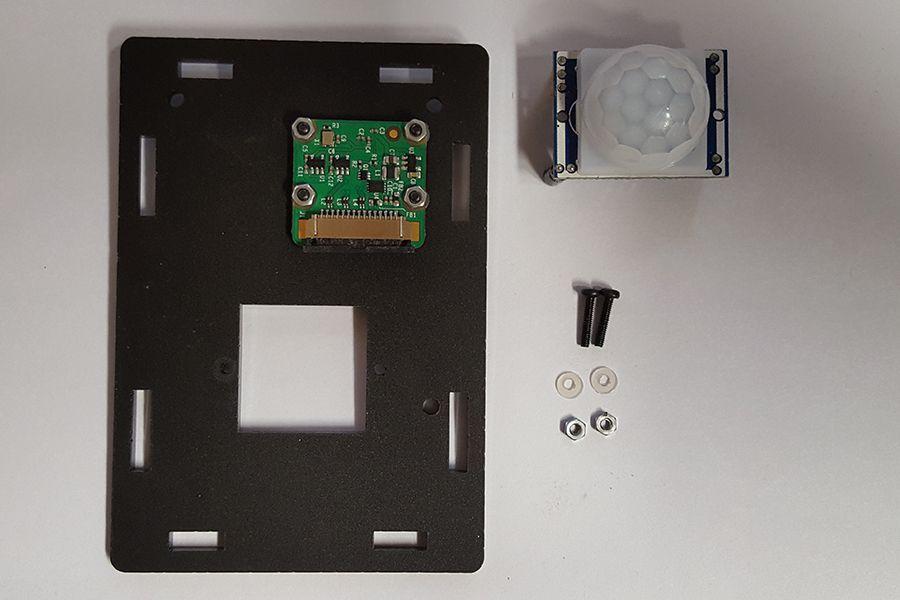

Maintenant, nous allons attacher le module PIR. Commencez par insérer les vis M2 x 10 mm dans chaque trou de montage par le dessous.

1592391607 997 Instructions dassemblage du boitier de la camera Pi PIR

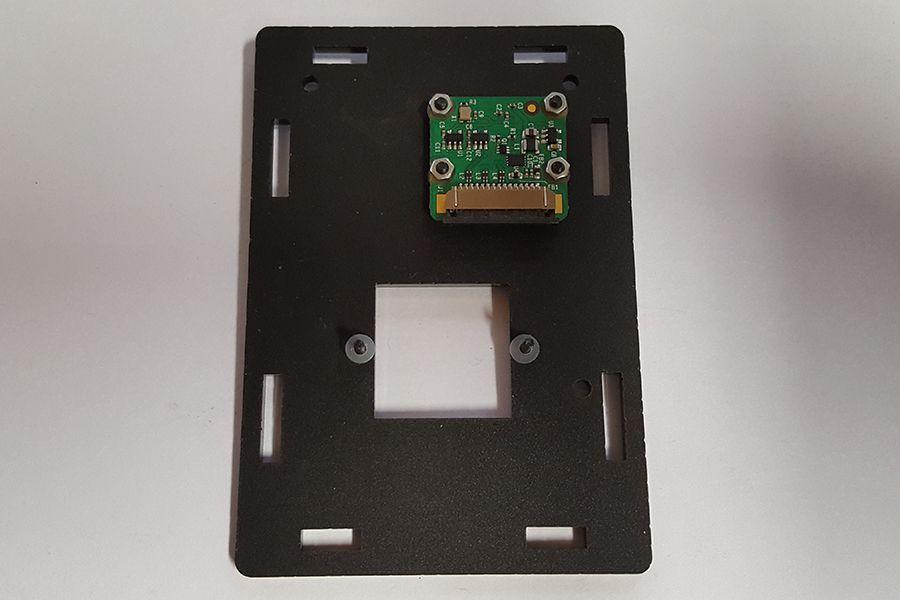

Ajoutez une seule rondelle à chaque vis.

1592391607 710 Instructions dassemblage du boitier de la camera Pi PIR

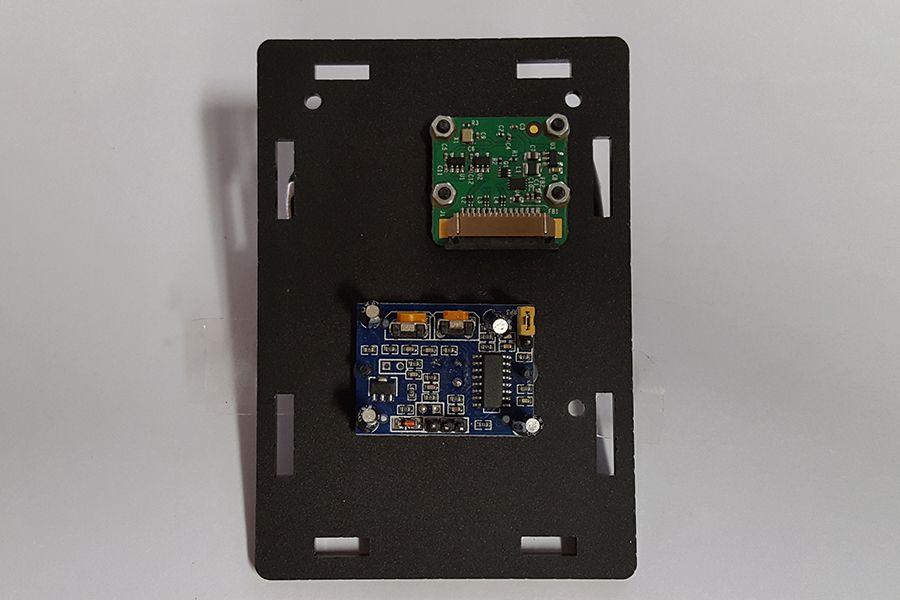

Ajoutez le module PIR.

1592391608 3 Instructions dassemblage du boitier de la camera Pi PIR

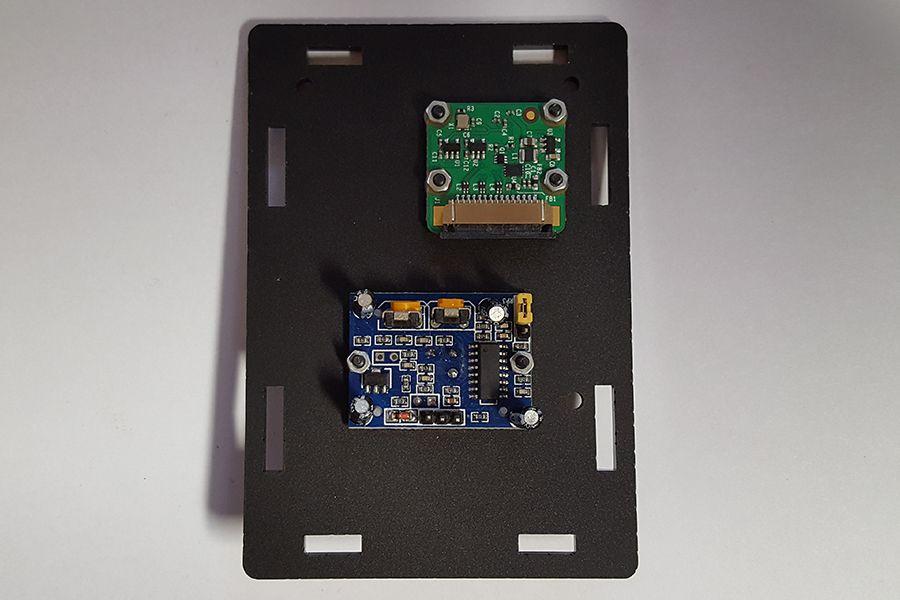

Fixez en place à l’aide des écrous M2.

1592391608 580 Instructions dassemblage du boitier de la camera Pi PIR

1592391608 22 Instructions dassemblage du boitier de la camera Pi PIR

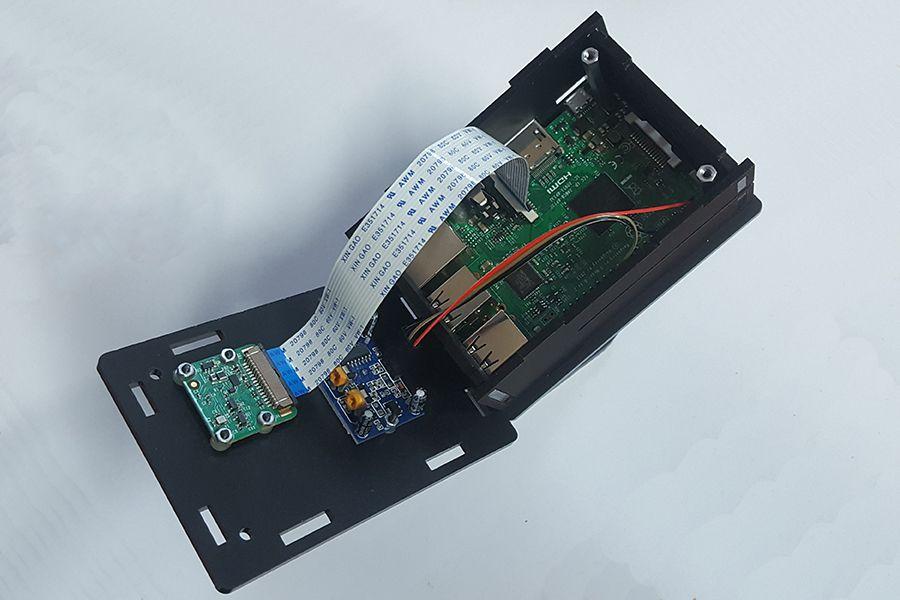

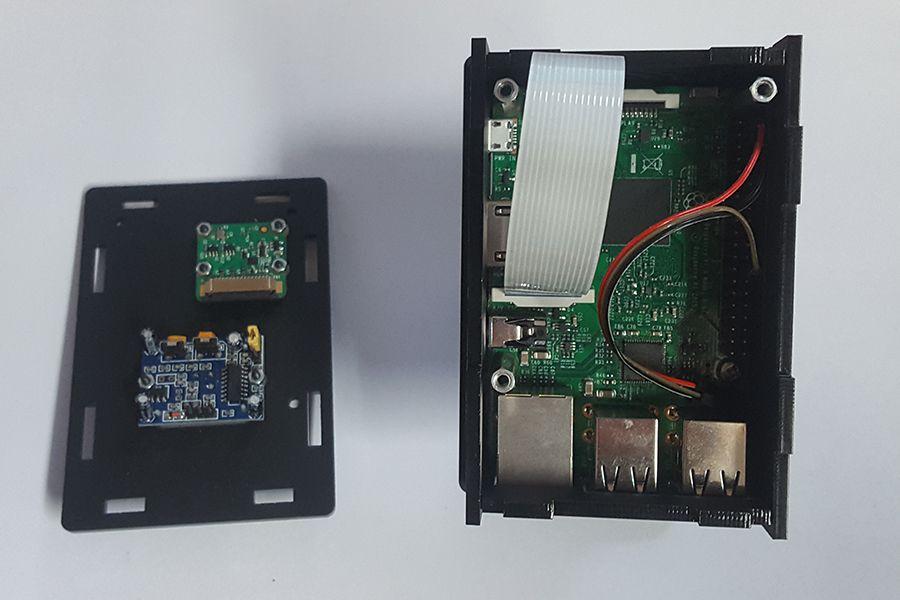

Il est temps de fixer notre câble de caméra et nos fils de connexion. Avec les 3 broches du module PIR face à vous, fixez les cavaliers dans cet ordre:

FIL JUMPER – MODULE PIR
Broche 2 – GAUCHE
Broche 6 – DROITE
Broche 26 – MOYEN

1592391608 449 Instructions dassemblage du boitier de la camera Pi PIR

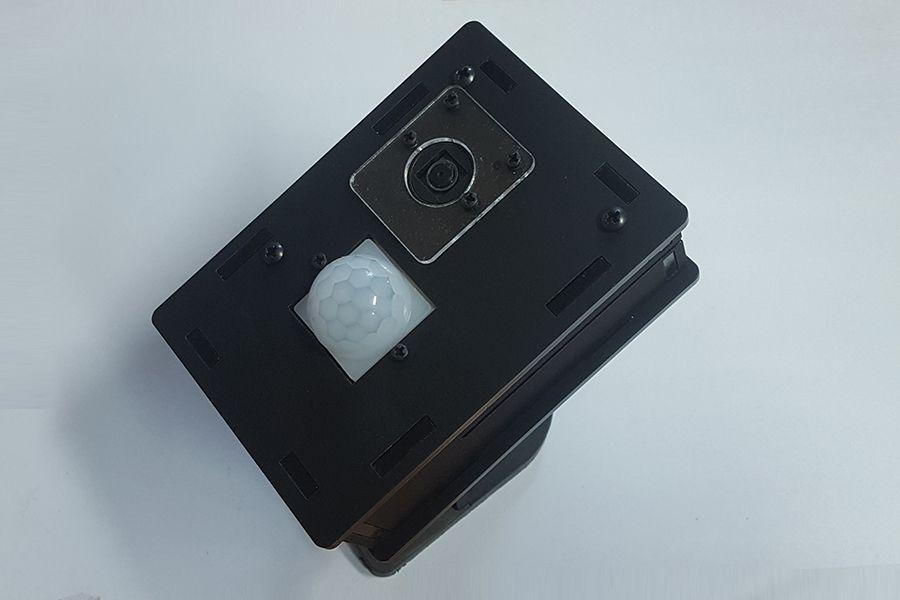

Fixez enfin la plaque supérieure en position à l’aide des vis noires 1/4 « .

1592391608 999 Instructions dassemblage du boitier de la camera Pi PIR

OPTIONNEL – Objectif de la caméra

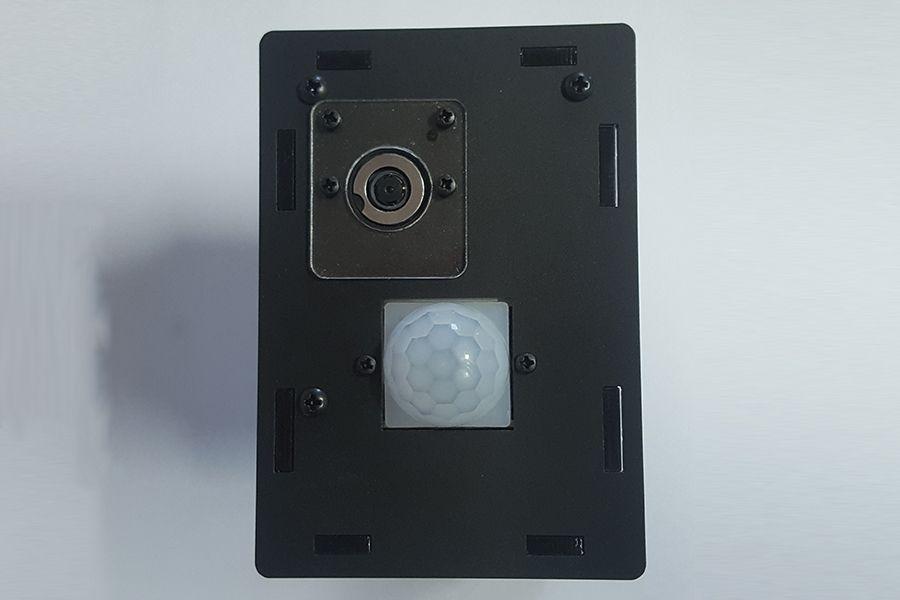

Dans la petite boîte à lentilles, vous trouverez un anneau magnétique en métal. Décollez le film protecteur bleu, décollez le support autocollant et collez l’anneau métallique à l’avant du boîtier autour de l’objectif de l’appareil photo. Assurez-vous d’appuyer sur une belle entreprise pour obtenir un bon ajustement.

1592391608 217 Instructions dassemblage du boitier de la camera Pi PIR

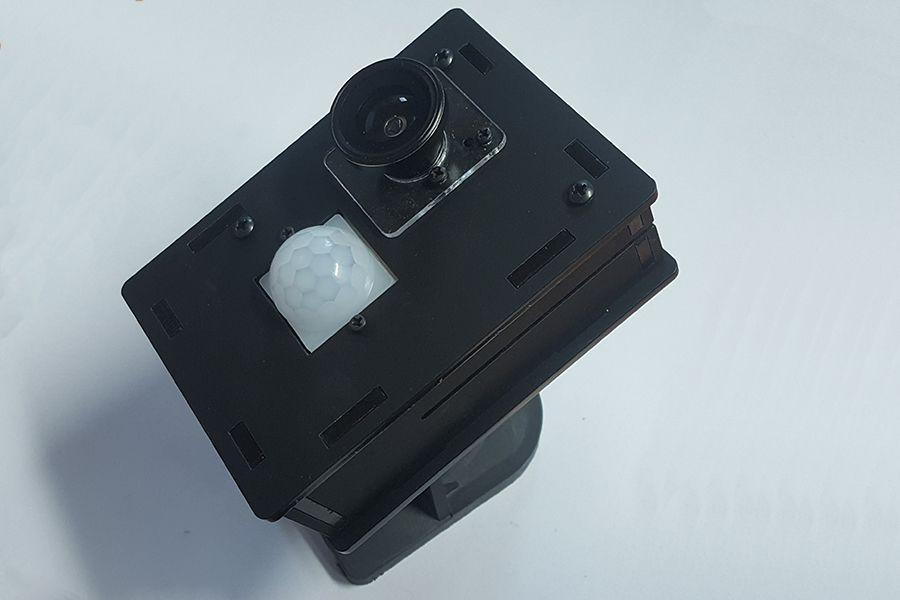

Maintenant, placez simplement l’objectif sur l’anneau magnétique!

1592391608 926 Instructions dassemblage du boitier de la camera Pi PIR

Pour plus d’informations sur la configuration de votre capteur PIR, suivez notre tutoriel simple ici.
