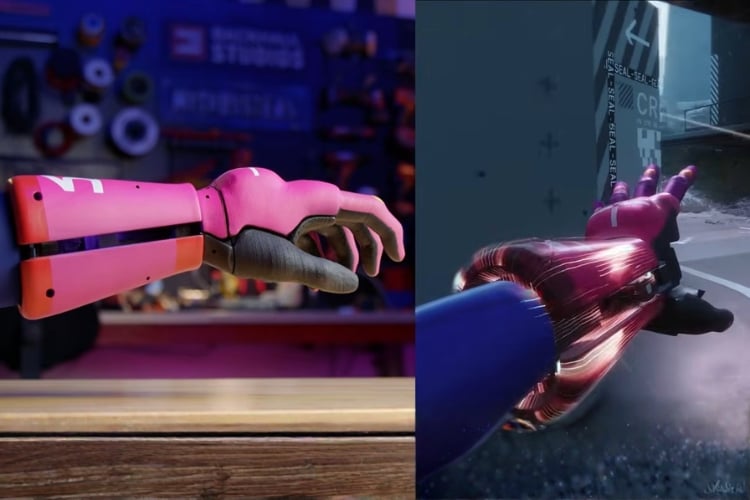

Un fabricant a construit une réplique réelle et fonctionnelle du canon à bras appartenant à Vandal, un personnage du prochain jeu Marathon de Bungie, pour une utilisation dans une publicité. Le constructeur avait 18 jours pour réaliser l’ensemble du projet.
La construction était divisée en deux sous-systèmes principaux : un mécanisme à clapet pour l’avant-bras et un ensemble canon interne. Bungie a fourni un élément de jeu fichiers de maillage pour référence mais, comme les fichiers étaient creux, tous les composants internes ont dû être construits à partir de zéro. Pour ouvrir et fermer la coquille, le constructeur a utilisé des mécanismes de levage à ciseaux fraisés à partir de fonte. Plastique ABS sur une machine CNC, pilotée par actionneurs linéaires évalué pour 50 lb de force. Les quatre séquences de mouvements restantes étaient actionnées par un seul moteur utilisant un ensemble pignon et crémaillère. Le mécanisme du poignet, décrit comme le composant le plus difficile, a été résolu à l’aide de bandes flexibles en TPU pour imiter les ligaments dorsaux du carpe, tandis que la main a été réimprimée en TPU moussant pour réduire son poids de près de moitié. Parce que la publicité devait être filmée en caméra cachée avec des membres du public sans méfiance, l’accessoire a dû survivre à une chute de 4 pieds sur du béton. Le test a détruit un actionneur linéaire mais a laissé tous les autres composants intacts. Le constructeur a acheté 10 actionneurs de rechange et a commencé à imprimer un deuxième bras complet en guise de secours.
Sur le plateau, le constructeur a collaboré avec Jesse Velez de Raptor House Effects, qui a supervisé toutes les constructions du projet, y compris deux costumes de personnages fidèles au jeu. Un caché solénoïde a été ajouté pour simuler le recul. La gâchette du bras était synchronisée avec une plate-forme de démolition de mur, permettant à l’explosion et au canon du bras de tirer en une seule séquence chronométrée. Le tir a détruit plus de deux douzaines de murs sans que le canon à bras ne tombe jamais en panne.
