Selon cnx-software, RevK a développé plusieurs cartes open source basées sur l’ESP32-S3, intégrant Wi-Fi et Bluetooth IoT, avec des connecteurs WAGO adaptés pour interfacer des bandes LED, boutons et autres modules GPIO.
ESP32-S3 à 2 GHz et connecteurs WAGO : Idéal pour le prototypage
Conçues à l’origine pour les gants et le casque d’un costume Iron Man, les cartes ESP32-S3 s’avèrent polyvalentes, offrant une flexibilité supérieure aux modules soudés. Leur conception les rend plus fiables que les embases GPIO ou les bornes à vis, souvent sujettes aux vibrations. Grâce aux connecteurs push-in WAGO, ces cartes sont particulièrement indiquées pour des projets de prototypage et des appareils portables, où il est crucial de pouvoir échanger rapidement les modules.
Carte de développement avec ESP32-S3 à 2 cœurs : Puissance et expansion

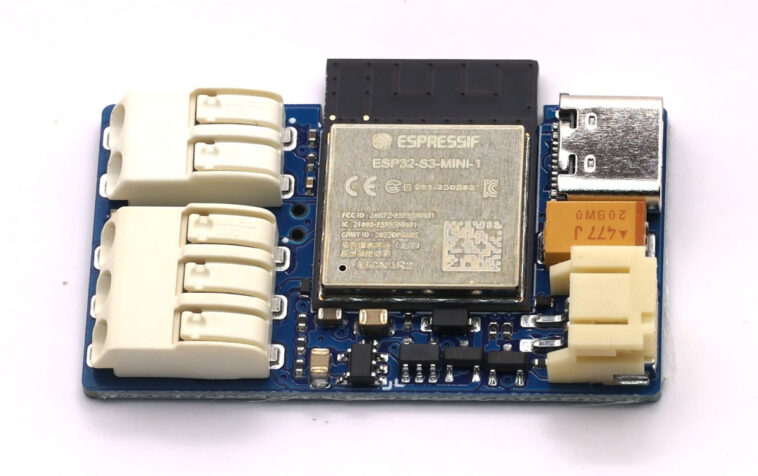

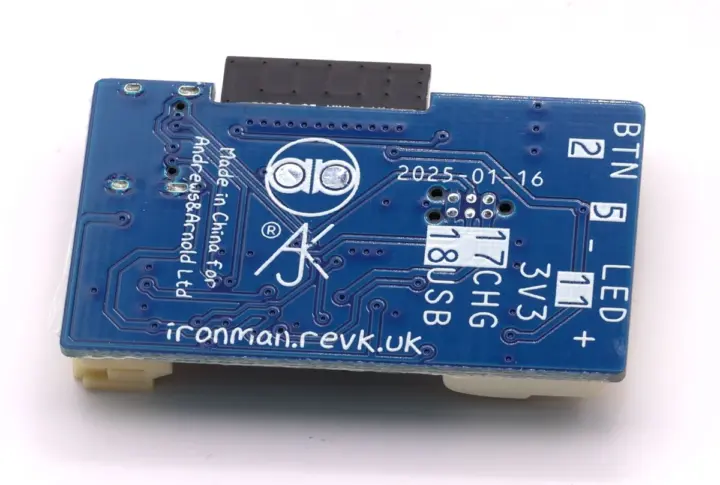

La première carte, nommée « Carte de développement de contrôleur alimenté par batterie », est dotée des spécifications suivantes :
Le module principal est le ESP32-S3-MINI-1-N4-R2, intégrant un processeur Xtensa LX7 à double cœur et offrant une connectivité Wi-Fi 4 et Bluetooth 5.0. Cette carte comporte également 2 Mo de PSRAM et une capacité de stockage flash QSPI de 4 Mo, tout en possédant une antenne PCB pour une meilleure réception.
Pour l’alimentation, un port USB-C assure l’alimentation et la programmation. De plus, la carte comprend un connecteur WAGO à trois broches spécifiquement pour les bandes LED ou d’autres modules, avec une limitation à 3,3 V. Il est possible de connecter la masse et le signal de données pour des bandes fonctionnant sous 5 V. La carte possède aussi un connecteur WAGO à deux broches destiné à un bouton d’entrée ou à d’autres modules. Quant à l’alimentation, elle peut être fournie via USB-C ou à travers un connecteur pour batterie LiPo à deux broches.
En dimensions, cette carte mesure 41 x 24 mm.

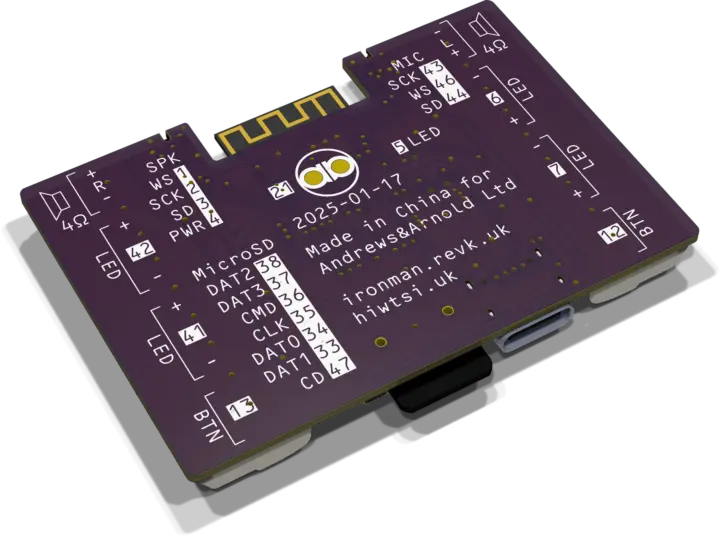

Caractéristiques de la carte casque à 61 x 42 mm : Multiport et audio avancé
La seconde carte, conçue pour le casque, intègre des connecteurs WAGO supplémentaires et est nommée « carte de développement de contrôleur multiport ». Elle utilise également le même module de base, ESP32-S3-MINI-1-N4-R2. En termes de stockage, un emplacement pour carte microSD permet d’accéder et de lire des fichiers audio WAV, une fonctionnalité utile pour le projet Iron Man.
Sur le plan audio, cette carte est équipée de deux microphones MEMS TDK ICS 43434 et de deux haut-parleurs MAX98357A. Le port USB de type C reste exclusivement dédié à l’alimentation et à la programmation. En matière d’expansion, tous les connecteurs sont des WAGO push-in, permettant deux entrées GPIO pour des boutons de commande, et quatre contrôleurs pour bandes LED ou autres types de sorties. Cette carte peut également délivrer une alimentation de 5 V pour les servos grâce à un gros condensateur intégré.
Une LED d’état intégrée (WS2812) indique également le fonctionnement. L’alimentation est également fournie par le port USB-C, et la carte mesure 61 x 42 mm.
Tous les fichiers de conception matérielle pour les deux cartes, ainsi que le firmware C utilisant le framework ESP-IDF, sont disponibles sur CodeBerg. La communication entre le gant et le casque se fait via Bluetooth LE, permettant une interaction live pour les événements de boutons et la lecture de fichiers audio depuis la carte microSD. Ce projet cherche à moderniser un costume Iron Man existant; par conséquent, il n’existe pas de fichiers pour une impression 3D complète. Cependant, pour les passionnés d’électronique, l’utilisation des connecteurs WAGO dans cette application est particulièrement attrayante.

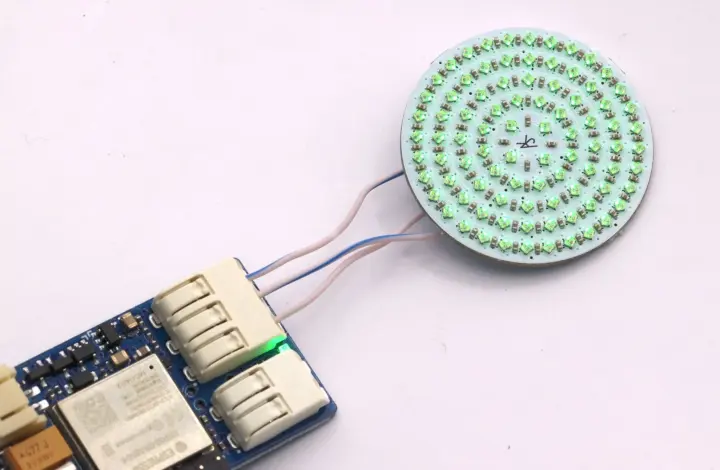

De plus, un petit anneau LED, mesurant 32 mm, est chargé de 88 LEDs RGB de style WS2812, agencées en configurations de 4, 12, 16 et 24 LED, et fonctionnant à 3,3 V pour la veste. Ce matériel aussi est open source, avec des fichiers KiCad accessibles au public.
Enfin, un aperçu du gant intégrant cette électronique est visible ici :
RevK a récemment mis en vente ces cartes sur Lectroncz, avec un prix fixé à 20,04 $ pour la carte Glove, 40,07 $ pour la carte Casque et 13,36 $ pour l’anneau LED. Bien qu’une disponibilité limitée existe sur Tindie, celle-ci est actuellement affectée par certaines ruptures de stock en raison de problèmes de serveur. Le site est de nouveau accessible et les enjeux de paiement sont en cours de résolution.
-
