Vous venez de recevoir votre ProtoMate ou PerfMate et vous êtes prêt à l’assembler pour votre Raspberry Pi. Ce guide vous accompagne à travers les étapes clés, de l’orientation de la carte à la soudure des composants, pour un résultat propre et fonctionnel.

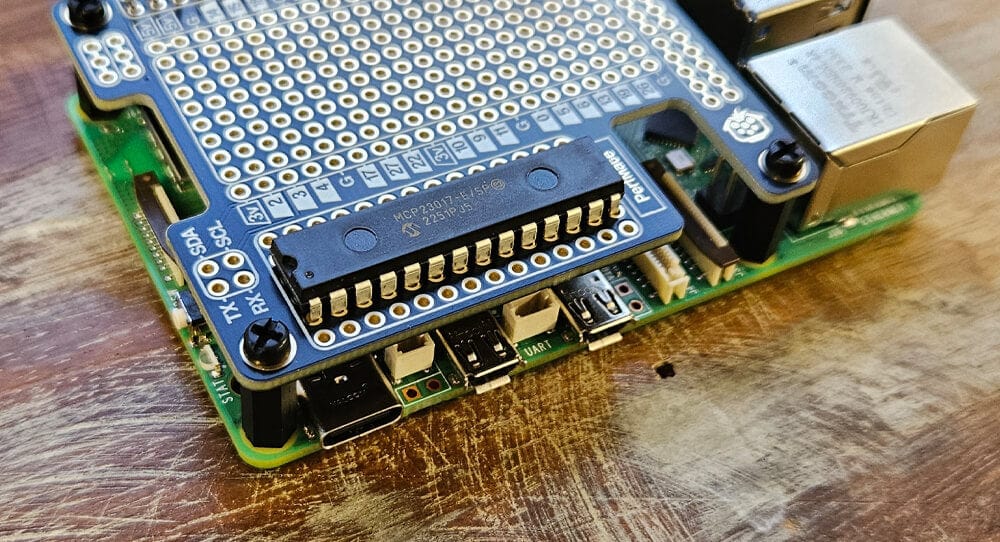

Assemblage de votre ProtoMate ou PerfMate
Ce tutoriel vous explique comment assembler votre ProtoMate ou PerfMate pour Raspberry Pi. Bien entendu, vous êtes libre de souder ce que vous souhaitez dans la zone de prototypage, mais ces conseils couvrent les bonnes pratiques concernant l’orientation, la fixation des connecteurs et l’ordre de soudure.
La gamme ProtoMate/PerfMate pour Raspberry Pi existe actuellement en quatre versions.
Vérification des pièces

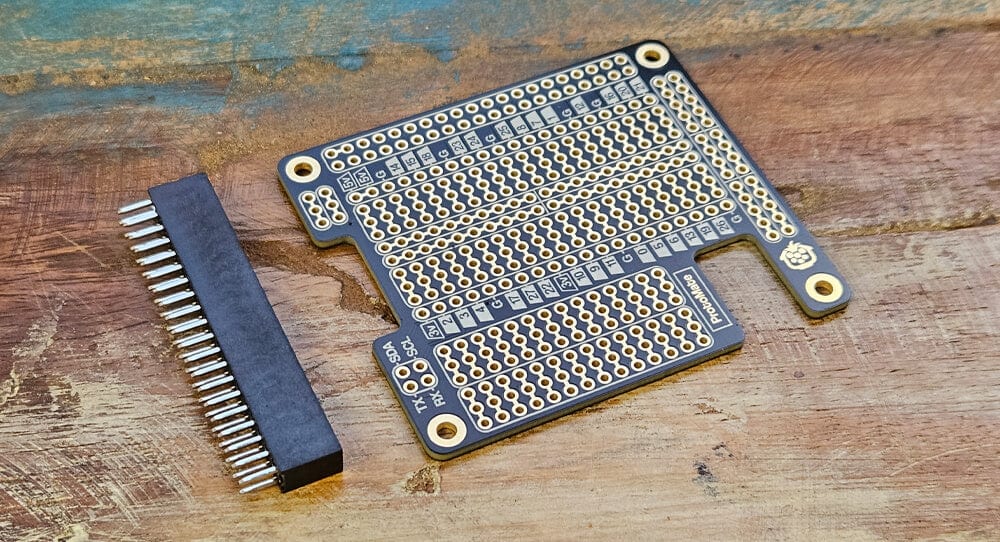

Dans votre colis, vous trouverez les deux éléments suivants :
- Votre carte PCB PerfMate/ProtoMate
- Un connecteur GPIO 2×20
Vous pourriez également avoir besoin (non inclus) :
Conseils d’assemblage

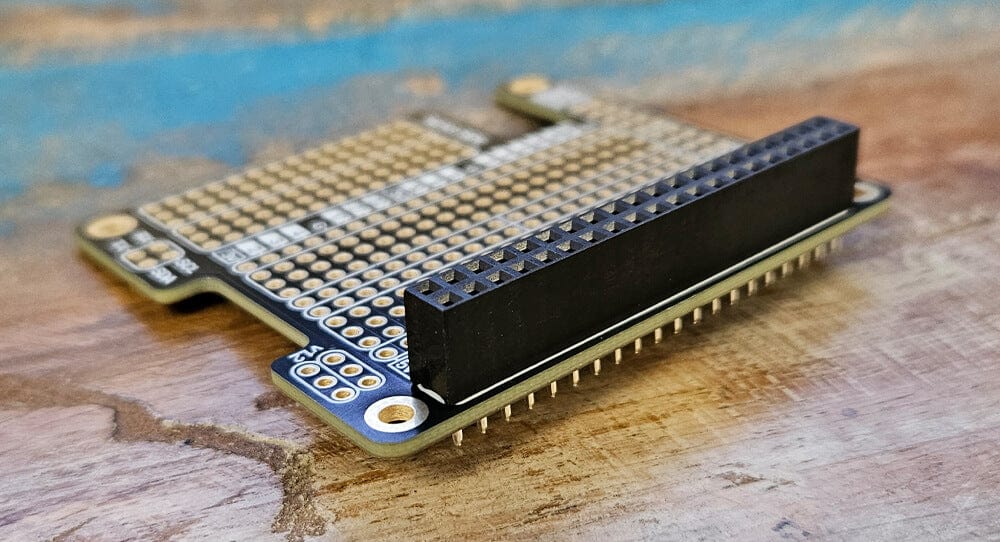

Soudez le connecteur GPIO en dernier
Le principe de base est de souder le connecteur sur la face inférieure de la carte, ce qui permet de l’enficher sur les 40 broches de votre Raspberry Pi ou Pi Zero.
Nous recommandons néanmoins de réaliser cette opération en dernier. Il est beaucoup plus facile de souder les composants et les fils sur le dessous de la carte si le connecteur en plastique n’est pas en place, car certains angles deviennent difficiles d’accès et on risque de faire fondre le connecteur par inadvertance.
Orientation de la carte PCB
En règle générale, vous soudez vos composants et vos fils sur l’arrière ou le dessous de la carte (mais c’est votre projet, faites comme bon vous semble).

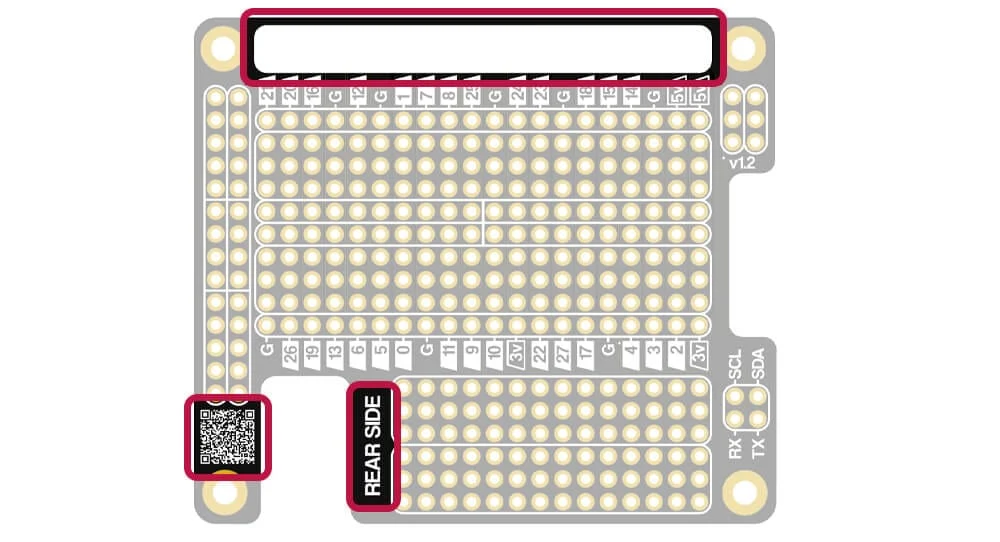

L’arrière de la carte peut être identifié de plusieurs façons :
- Le texte ‘REAR SIDE’
- Le bloc blanc autour de la section du connecteur GPIO
- Le QR code (que vous pourriez trouver difficile à scanner – nous l’améliorons sur le prochain lot avec un code simplifié !)
Le logo brillant de The Pi Hut se trouve toujours sur la face avant de nos cartes, ce qui vous donne de nombreux indicateurs pour l’orientation.
Planifiez, planifiez, planifiez… puis planifiez encore !
Nous ne saurions trop insister sur ce point : déterminez l’emplacement de vos composants et fils avant de passer au fer à souder ! Utilisez nos feuilles de planification imprimables en noir et blanc pour marquer où vous voulez placer les éléments :
La dernière chose que vous voulez, c’est d’être à moitié dans le processus de soudure et de réaliser que vous n’avez pas laissé assez de place pour un composant, ou que vous avez simplement mal placé une pièce.
Ce point est encore plus crucial avec les cartes ProtoMate au style breadboard, car les pistes connectées nécessitent une réflexion préalable minutieuse.

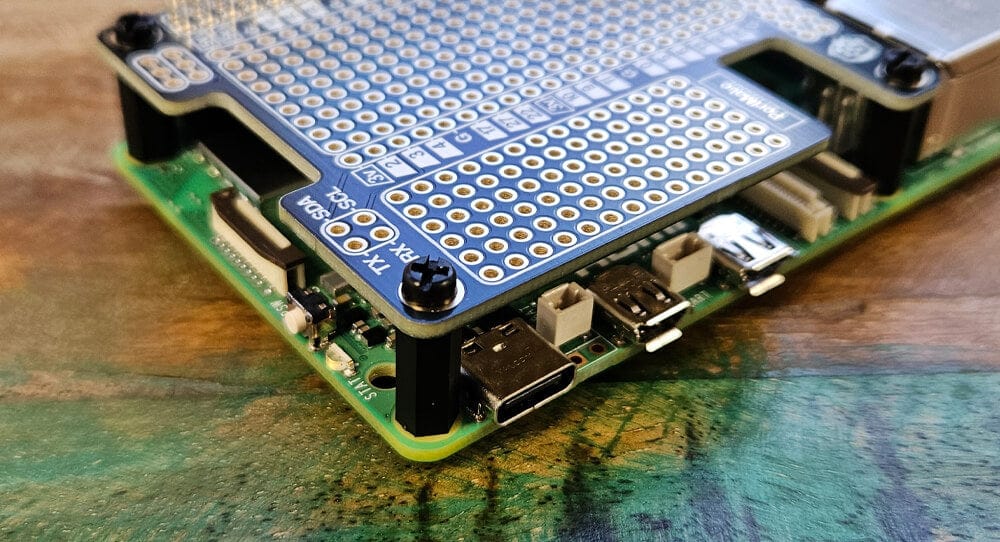

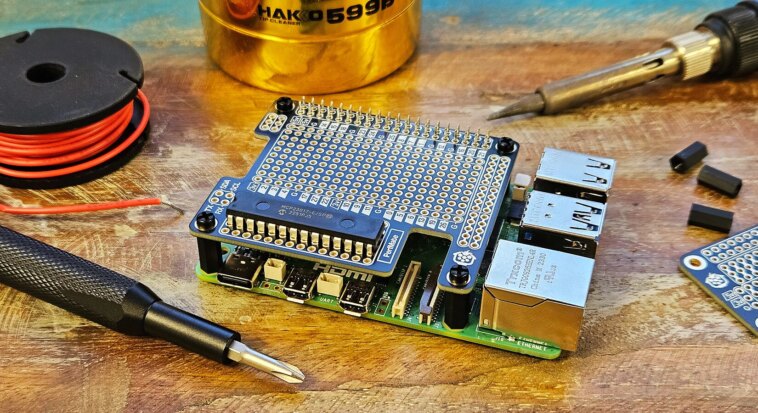

Entretoises
Si vous souhaitez monter votre ProtoMate/PerfMate avec des entretoises, vous aurez besoin de fixations M2,5.
Nous avons constaté que des entretoises en nylon M2,5 de 12 mm s’adaptent bien et ne laissent qu’un très petit espace entre le Pi et le connecteur, ce qui est correct et n’affecte pas la connexion.
Fixez-les avec des vis en nylon M2,5 d’au moins 5 mm et vous obtiendrez un HAT très stable !
À vous de jouer !
Le reste vous appartient, comme c’est la nature de ces cartes de prototypage – une toile blanche pour y transférer votre projet breadboard et créer votre propre HAT !
Bon bricolage !
