Un avertissement important concerne les premières versions des cartes ProtoMate et PerfMate, et quelques conseils simples vous aideront à assembler facilement votre projet XIAO.
Assemblage de votre ProtoMate ou PerfMate pour XIAO
Un problème d’étiquetage a été détecté sur les premiers lots de PCB. Les broches GPIO 8 et 9 sont inversées sur les cartes portant les numéros de version jusqu’à v1.1 pour PerfMate et v1.2 pour ProtoMate (commandes passées avant le 25/09/2025). Les connexions physiques sont correctes, seules les étiquettes sont échangées.
Si vous avez déjà soudé votre carte, il suffit d’inverser les broches 8 et 9 dans votre code. Les cartes à partir des versions v1.2 (PerfMate) ou v1.3 (ProtoMate) sont corrigées. Nous proposons gratuitement le remplacement des PCB concernés : contactez notre support avec votre numéro de commande.
Ce guide vous montre comment assembler votre ProtoMate ou PerfMate pour les cartes XIAO et QT Py. Il aborde l’orientation, la fixation des connecteurs et l’ordre de soudage.

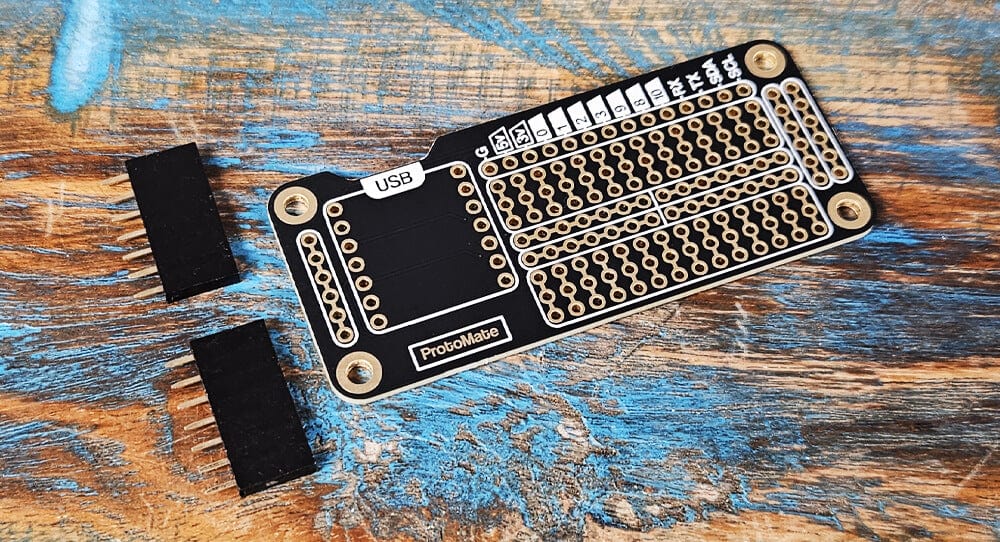

Contenu du kit
Dans votre colis, vous trouverez ces deux éléments :
- Votre PCB PerfMate ou ProtoMate.
- 2 bandes de connecteurs femelles 2.54mm à 7 broches.
Vous aurez également besoin de ces éléments (non inclus) :
- Une carte de développement XIAO.
- Du fil à souder et un fer à souder.
- Un tapis de soudage.
- Du fil de prototypage.
Conseils d’assemblage

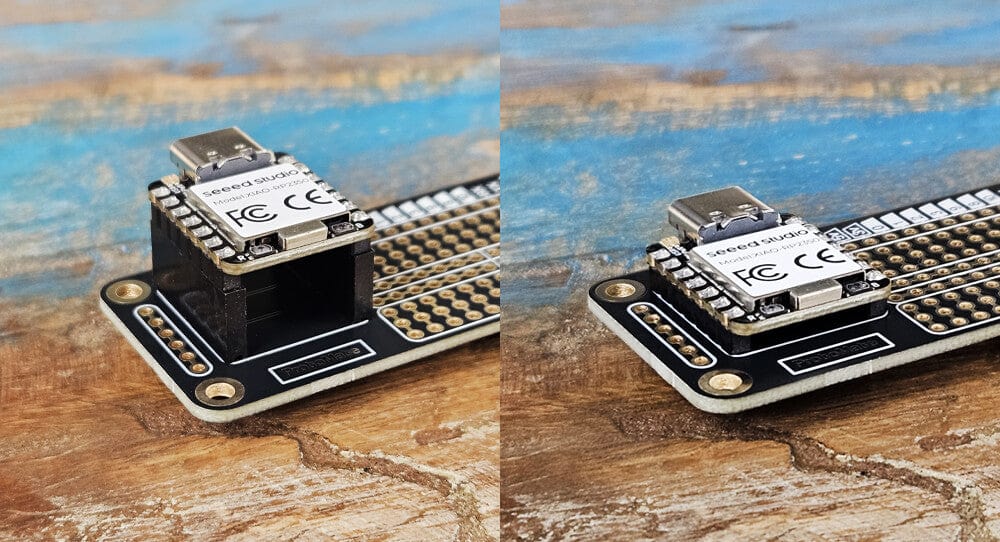

Options de fixation du XIAO
Plusieurs méthodes s’offrent à vous pour fixer votre XIAO sur le PCB.

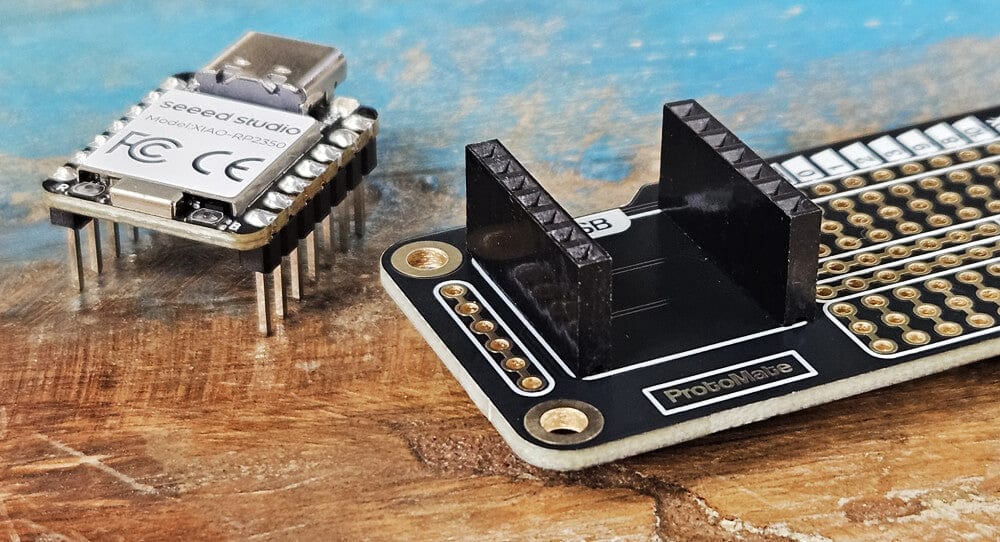

Pour créer un simple support amovible, soudez les connecteurs femelles fournis sur la face supérieure de la carte. Vous pourrez ainsi changer votre XIAO facilement.
Vous pouvez aussi souder votre XIAO équipé de ses connecteurs directement sur la carte. Cette solution, plus compacte et profilée, rend le montage définitif.
Soudez les connecteurs du XIAO en dernier
Si vous optez pour le support amovible, il est préférable de souder les connecteurs femelles en dernier. Cela évite qu’ils ne gênent lors du montage des autres composants et fils de votre circuit.

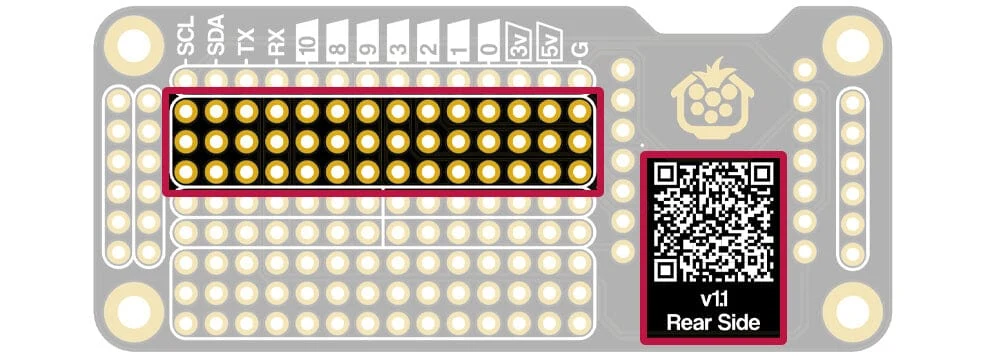

Orientation du PCB
Généralement, les composants et les fils se soudent sur la face arrière du PCB.
Vous pouvez identifier cette face de plusieurs façons :
- Le texte ‘REAR SIDE’.
- Le QR code (que nous simplifierons dans le prochain lot).
- Sur la version ProtoMate, les ponts dorés entre les pastilles ne sont pas visibles au dos.
Un repère ‘USB’ et une découpe indiquent clairement le sens d’insertion du XIAO.

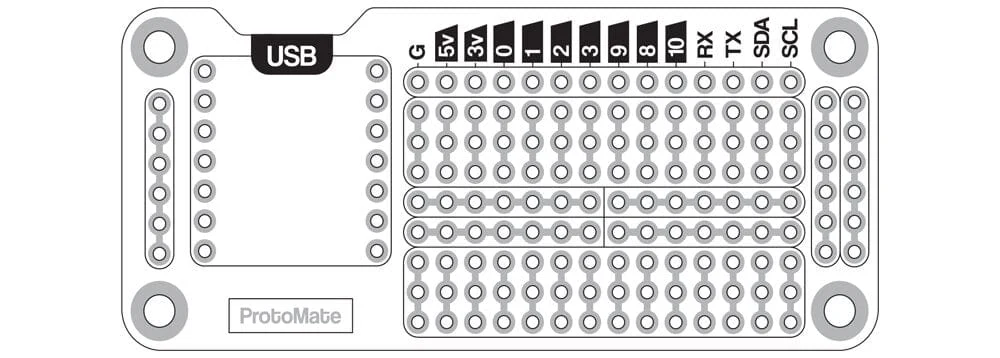

Planifiez votre montage
Nous le répétons : planifiez l’emplacement de vos composants et fils avant de commencer à souder ! Utilisez nos feuilles de planification imprimables en noir et blanc pour visualiser votre projet :
- Feuille de planification ProtoMate XIAO A4
- Feuille de planification PerfMate XIAO A4
Cela est particulièrement important sur les cartes de type breadboard ProtoMate, où les pistes connectées nécessitent une réflexion préalable.

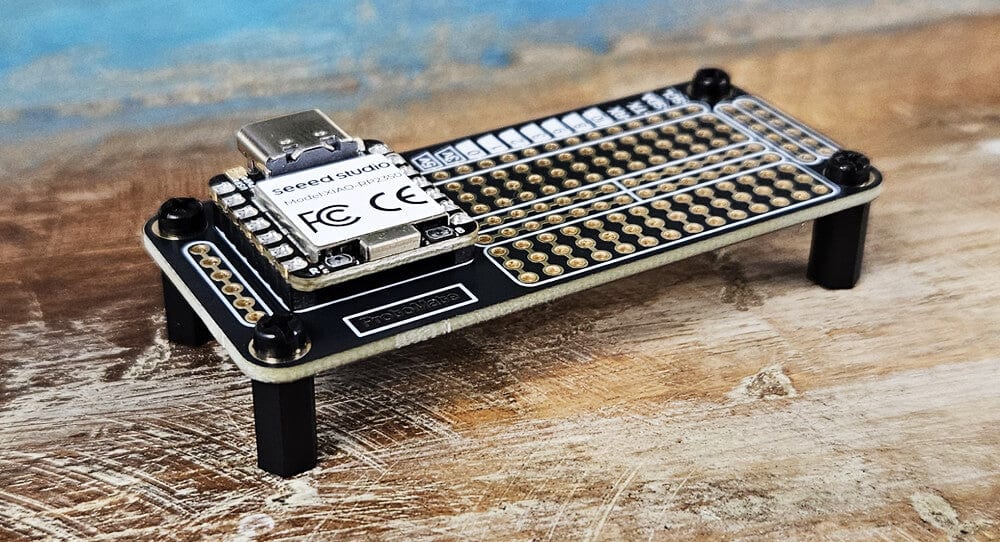

Fixation et entretoises
Pour fixer votre ProtoMate ou PerfMate avec des entretoises, vous aurez besoin de fixations M2.5.
Nous proposons des entretoises et vis nylon M2.5 dans la boutique. Les kits conçus pour le Raspberry Pi, qui utilise aussi du M2.5, fonctionneront également.
À vous de jouer !
Le reste vous appartient. Ces cartes de prototypage sont une toile vierge pour concrétiser vos projets XIAO ou QT Py. Bonne réalisation !
