Vendeur eBay 4tronix, (@4tronix_uk) qui se sont avérés très bons en service client (il suffit de demander @gadgetoid ou moi-même!) et ultra-rapide à la livraison viennent de sortir le PiRoCon – une carte d’extension de contrôleur de robot GPIO.
Il présente les caractéristiques suivantes:
- Régulateur 5V 1.5A pour alimenter le robot et le Pi de 6V à 9V batteries
- Indication LED de l’état de l’alimentation 5 V et 3,3 V
- Pilote double pont en H pour piloter 2 moteurs CC (ou 2 ensembles de 2 si vous utilisez des moteurs appariés de chaque côté du robot)
- 8 signaux GPIO bidirectionnels décalés de niveau
- Tous les signaux GPIO ont des connecteurs à 3 broches (alimentation, masse et signal)
- Embase mâle à 4 broches pour brancher directement un capteur de distance à ultrasons. N’utilise qu’une seule broche sur le GPIO Raspberry Pi
- Si vous n’aimez pas les attributions de broches par défaut pour quoi que ce soit, retirez simplement le cavalier concerné et utilisez des fils de cavalier pour vous connecter à votre signal préféré.
- 2 des connecteurs GPIO peuvent être utilisés comme servomoteurs
- Prise en charge de la carte d’extension. Ceci est fourni via le bus I2C et les cartes d’extension peuvent être empilables – ajoutez-en autant que vous le souhaitez!
- Une carte de commande servo / PWM à 16 canaux est actuellement disponible
- Bientôt disponible: extension d’E / S analogiques, extension d’E / S numériques 16/32, carte de voyants LED, écran LCD
- Comprend un pilier de montage et des vis pour qu’il puisse être monté en toute sécurité sur votre Raspberry Pi (rev B uniquement) – plus de cartes d’extension qui flottent dans la brise!
- Tout cela est directement pris en charge dans Scratch GPIO 3.0 et les versions ultérieures – un grand merci à Simon Walters (@cymplecy) pour un excellent travail
La carte vous coûtera un peu moins de 20 £, ce qui est un excellent rapport qualité-prix pour une carte robot. Je ne peux pas m’en acheter un moi-même pour le moment, mais j’en achèterais un si je le pouvais, car l’ensemble de fonctionnalités en vaut la peine, à mon avis.

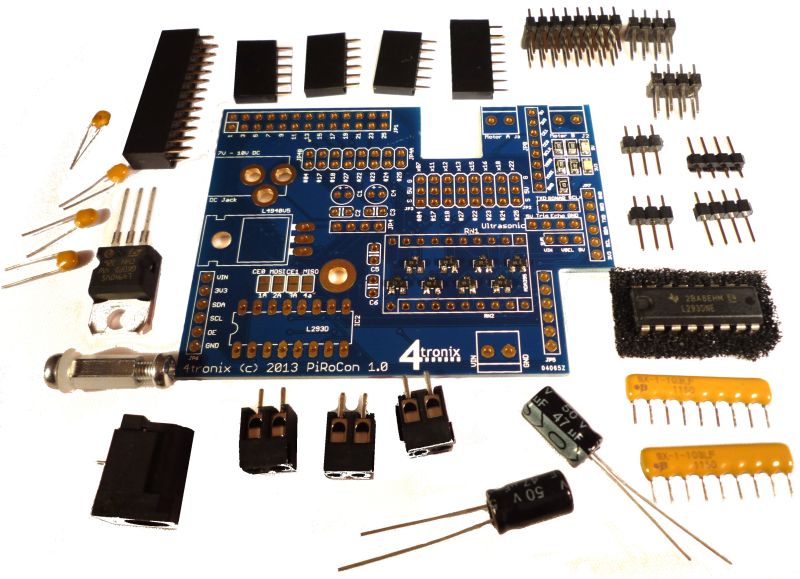

Cela nécessite un peu de soudure (comme vous pouvez le voir sur l’image ci-dessus) mais rien ne devrait vous inquiéter de trop car tout le montage en surface est déjà fait pour vous.
En savoir plus et commander sur eBay ici
Je n’ai aucune affiliation avec 4tronix à part être un client satisfait!
