Ma construction portable Raspberry Pi HDMIPi

Le HDMIPi est un écran et un boîtier de 9 pouces spécialement conçus pour le Raspberry Pi. Il a été financé par une campagne Kickstarter réussie. L’écran a une résolution native de 1280×800 et la carte pilote fournit deux entrées HDMI.

J’ai opté pour la version avec un boîtier noir et mon plan était de le modifier et de le configurer pour créer un système basé sur Pi vraiment portable que je pourrais alimenter avec un minimum de tracas. Non, ce n’est pas un remplacement pour ma tablette ou mon ordinateur portable, mais cela me donnerait un système basé sur Pi à utiliser loin d’une prise de courant.

Je voulais les fonctionnalités suivantes :

Clavier souris
Alimentation interne
Un support
Wifi
Bluetooth

J’ai ajouté ce qui suit à mon système :

Clé WiFi Edimax 7811
Clé Bluetooth Tesco
Souris Bluetooth générique
Clavier Bluetooth Perixx 804
Banque d’alimentation Lumsing PBJ-6200 6000mAh

Batterie interne

Lumsing m’a envoyé une batterie PBJ-6200 à revoir et par coïncidence, sa forme semblait parfaite pour le HDMIPi. Afin de le monter à l’intérieur du boîtier, j’ai remplacé les entretoises hexagonales de 12 mm fournies par un jeu de 15 mm. Cela a donné une hauteur supplémentaire de 3 mm. La batterie s’adapte parfaitement. Il se connecte au PCB HDMIPi à l’aide d’un câble microUSB avec connecteurs coudés. La batterie fonctionne très bien et alimente le Pi et l’écran sans problème. Contrairement à d’autres fournitures, j’ai essayé le dongle WiFi qui fonctionne également bien sans aucune interruption.

Supporter

L’un des projets Kickstarter qui a attiré mon attention récemment était « Socle ». Il s’agit d’un petit support léger conçu pour les tablettes, mais il s’est avéré être le support parfait pour le HDMIPi. Voir le myplinth.co.uk site web pour plus de détails. Il se plie bien et à plat, ce qui facilite son transport.

Boutons personnalisés

Bien que je n’aie pas prévu de changer les boutons fournis, le destin a eu d’autres idées. « Dr Jekyll » publié un dessin pour quelques boutons de remplacement sur Thingverse et Graham Taylor (@rpiSchool) m’a gentiment imprimé un ensemble.

En raison de mes entretoises étendues, j’ai dû monter les boutons à l’arrière de la plaque arrière.

Souris et clavier

J’avais déjà le clavier Perixx des expériences précédentes mais j’avais besoin de me procurer la souris. Il était étonnamment difficile de trouver une souris dotée d’un simple Bluetooth. La plupart des souris sans fil sur le marché sont livrées avec des dongles spécifiques au fabricant (ou « récepteurs unificateurs » comme les appelle Logitech). C’est une situation légèrement bizarre car les utilisateurs d’ordinateurs portables auront déjà Bluetooth, donc un dongle supplémentaire n’est qu’un gaspillage d’un port USB. Heureusement, eBay est venu à la rescousse avec un appareil à 5 £ directement de Hong Kong.

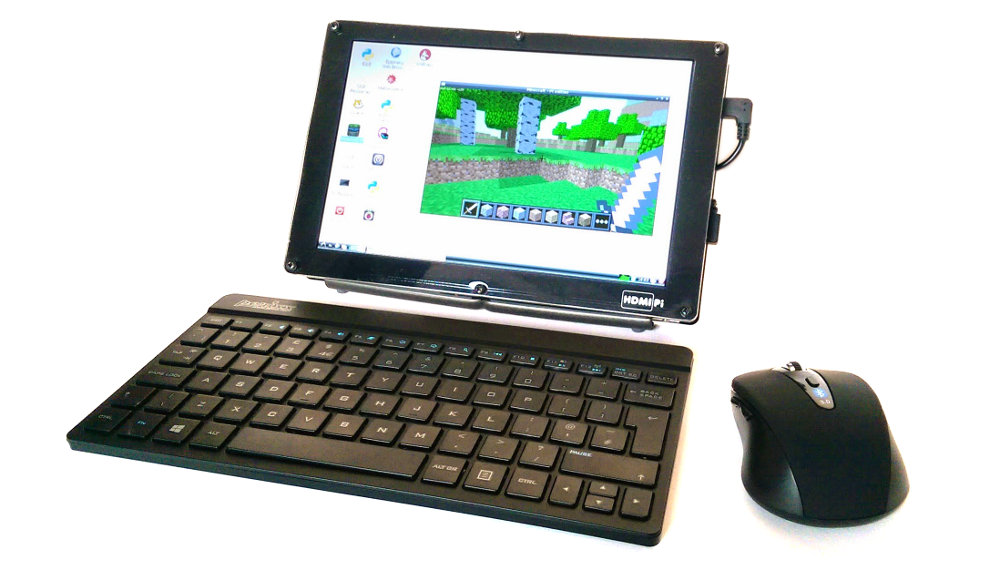

Voici quelques photos du système fini :

Vous trouverez tous les détails sur la façon dont j’ai configuré le logiciel sur mon HDMIPi dans le post « My Portable Raspberry Pi HDMIPi Build – Part 2 ».

Mise à jour #1 – Coût

Voici une liste de tous les composants et leur coût approximatif :

Article	Boutique	Coût
HDMIPi	Kickstarter	70,00 £
Pi modèle B	CPC	30,00 £
carte SD	CPC	5,00 £
Clé Bluetooth	Tesco	5,00 £
Clé Wi-Fi Edimax	Amazone	9,00 £
Batterie Lumsing	Amazone	17,00 £
Clavier Perixx	Amazone	28,00 £
Souris	eBay	4,80 £
Câble d’alimentation	eBay	3,00 £
Entretoises hexagonales	eBay	0,60 £
		172,40 £

J’avais déjà la moitié des composants, donc le coût réel pour moi n’était pas si élevé. Vous pouvez réduire le total en utilisant un clavier moins cher. Le coût total est clairement supérieur à celui des appareils alternatifs, mais l’avantage de cette configuration est que les composants peuvent être réutilisés dans des projets futurs.
