Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Pine64 2Gb
  • 9x plaques acryliques
  • 4x boulon M3 x 25 mm
  • 4x écrou M3

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

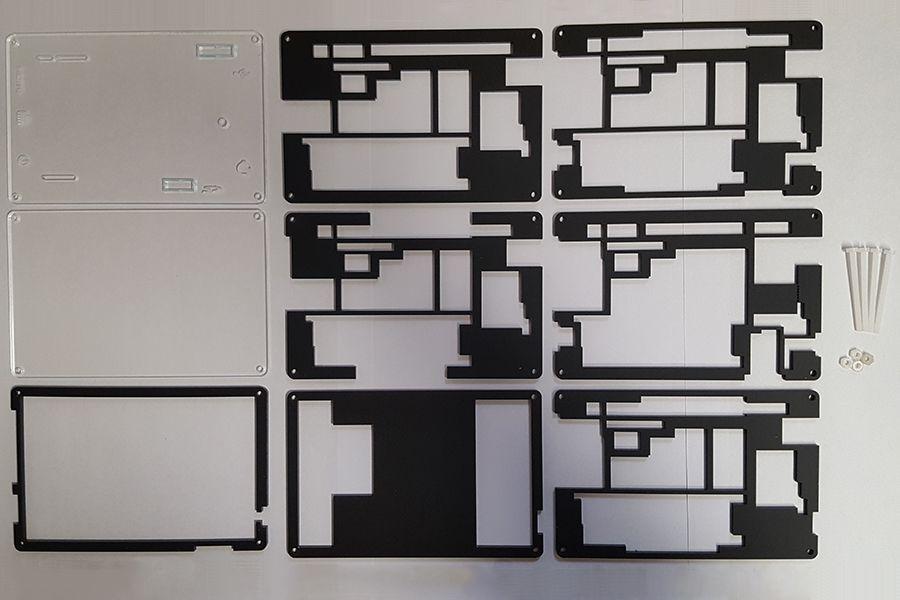

Voici les pièces du kit de valise:

Instructions de montage du boitier Pine64 2 Go

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1592425805 471 Instructions de montage du boitier Pine64 2 Go

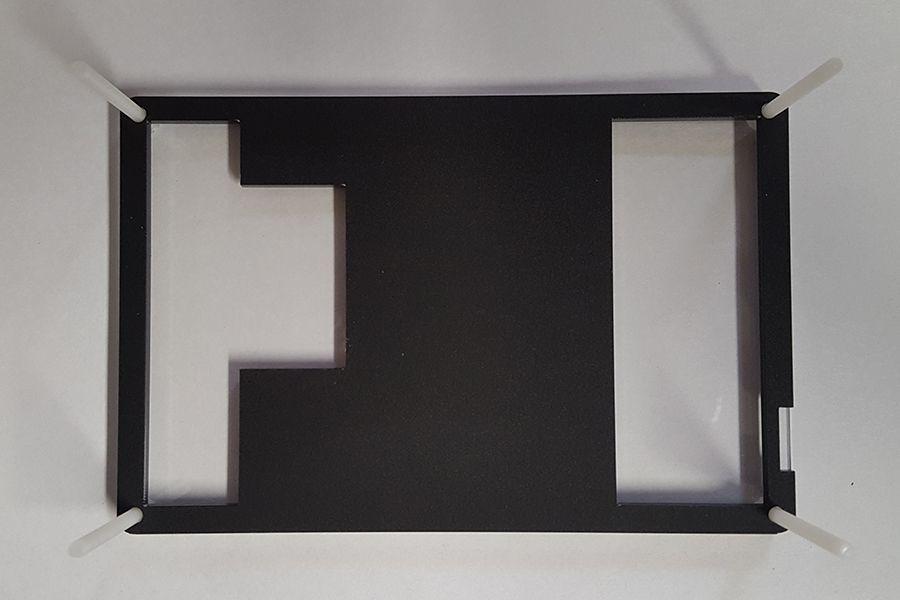

Insérez les boulons M3 dans les trous d’angle de la plaque acrylique transparente inférieure. Placez ensuite la plaque acrylique noire sur le dessus, en vous assurant que les boulons s’alignent avec les trous d’angle.

1592425805 738 Instructions de montage du boitier Pine64 2 Go

1592425805 40 Instructions de montage du boitier Pine64 2 Go

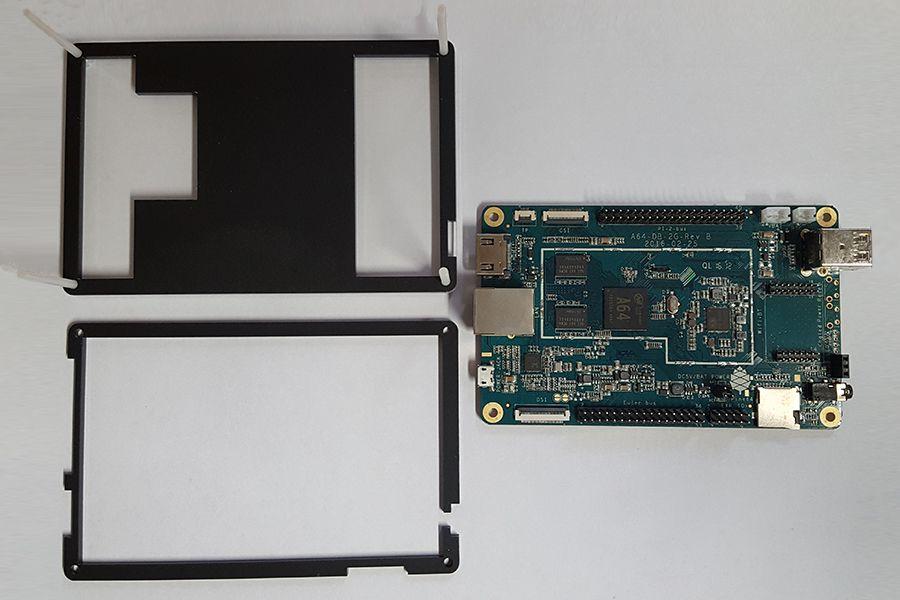

Placez la fine bordure acrylique sur la pile, puis placez le Pine64 au milieu de la pile. Le Pine64 doit être assis au milieu de l’entourage, pas au-dessus.

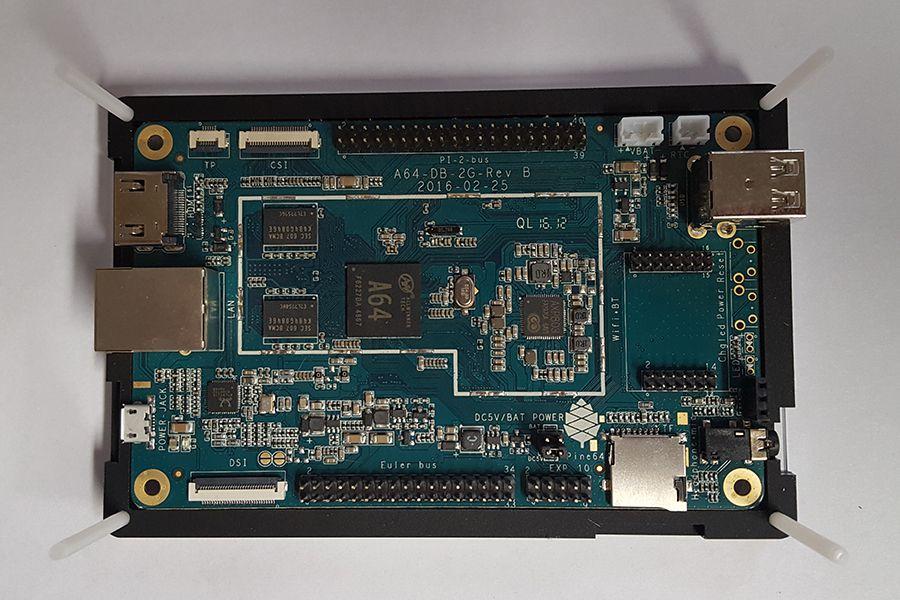

1592425805 770 Instructions de montage du boitier Pine64 2 Go

1592425805 58 Instructions de montage du boitier Pine64 2 Go

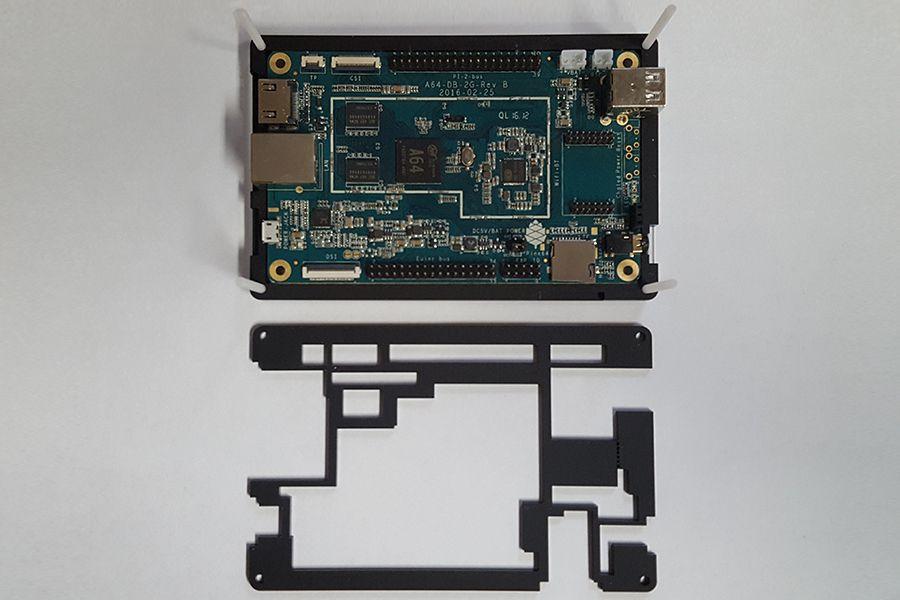

Prenez la prochaine plaque acrylique et placez-la dans la pile. Cette pièce se trouve au sommet du Pine64.

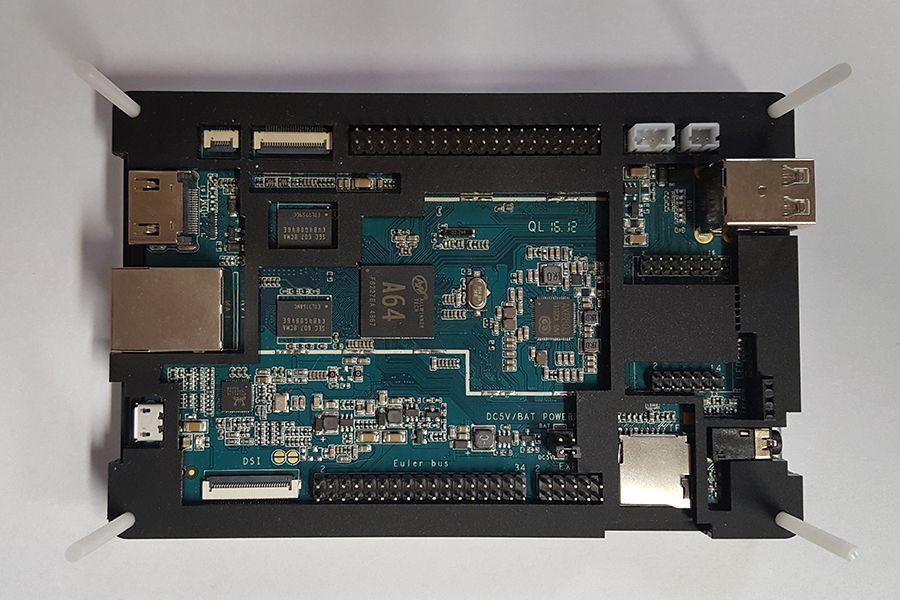

1592425805 103 Instructions de montage du boitier Pine64 2 Go

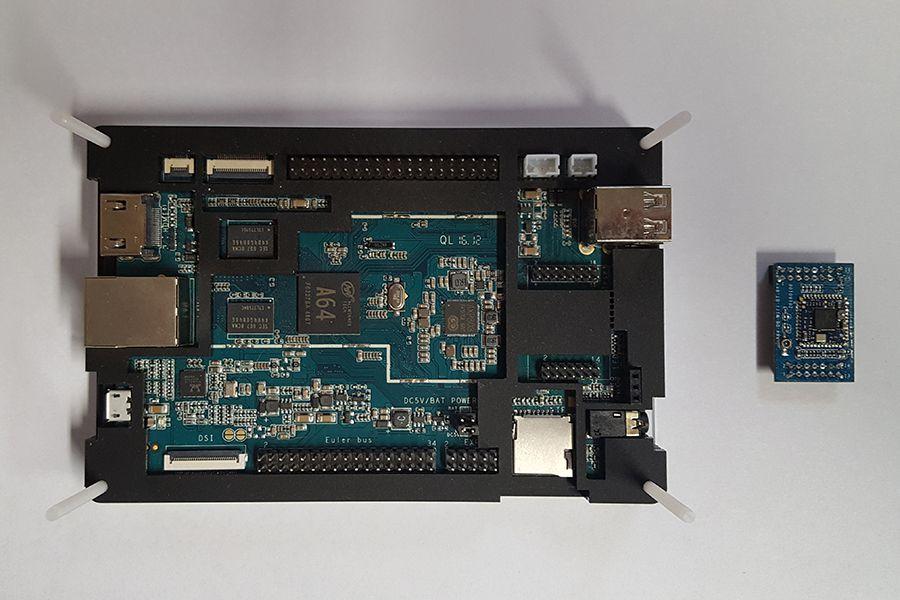

1592425805 707 Instructions de montage du boitier Pine64 2 Go

Si vous avez le module WiFi / Bluetooth, vous devrez l’installer maintenant.

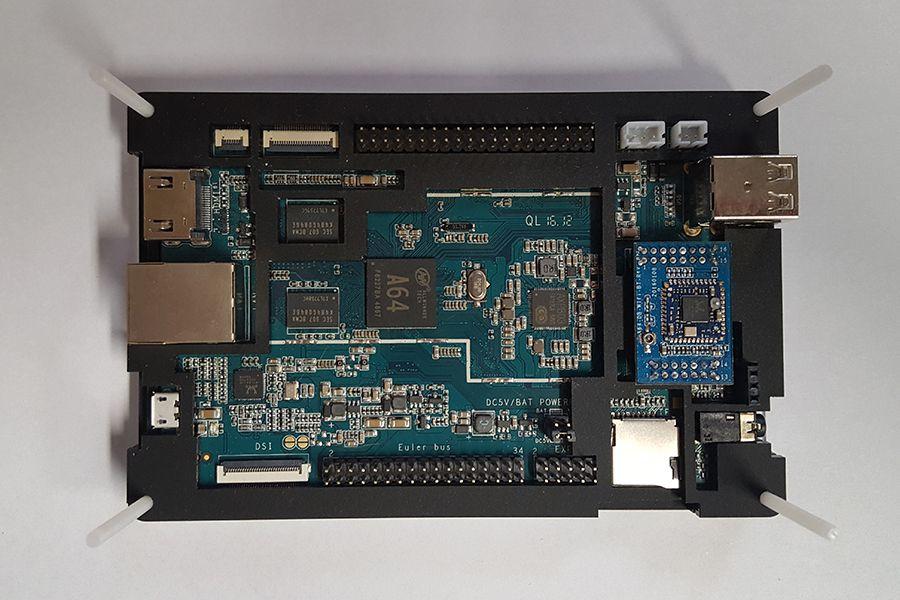

1592425806 596 Instructions de montage du boitier Pine64 2 Go

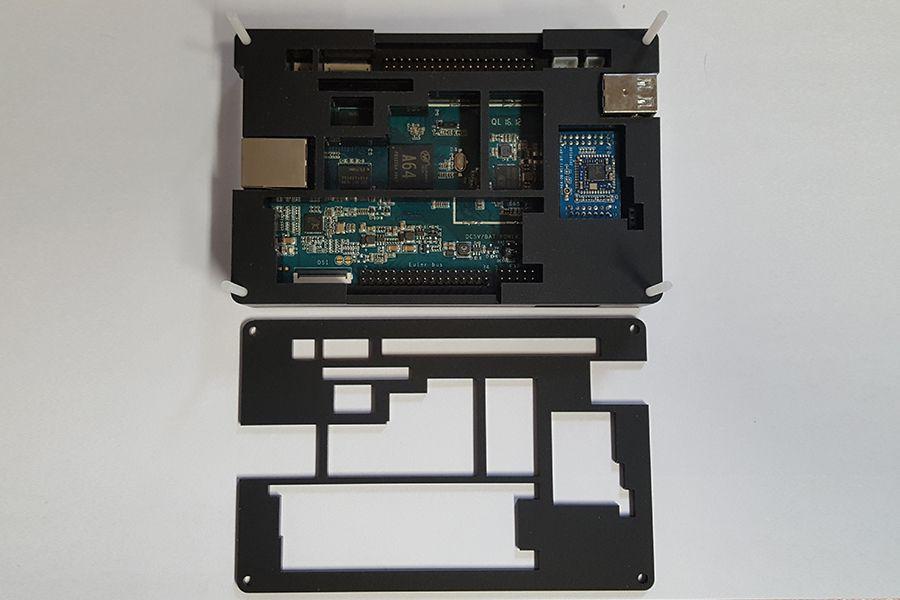

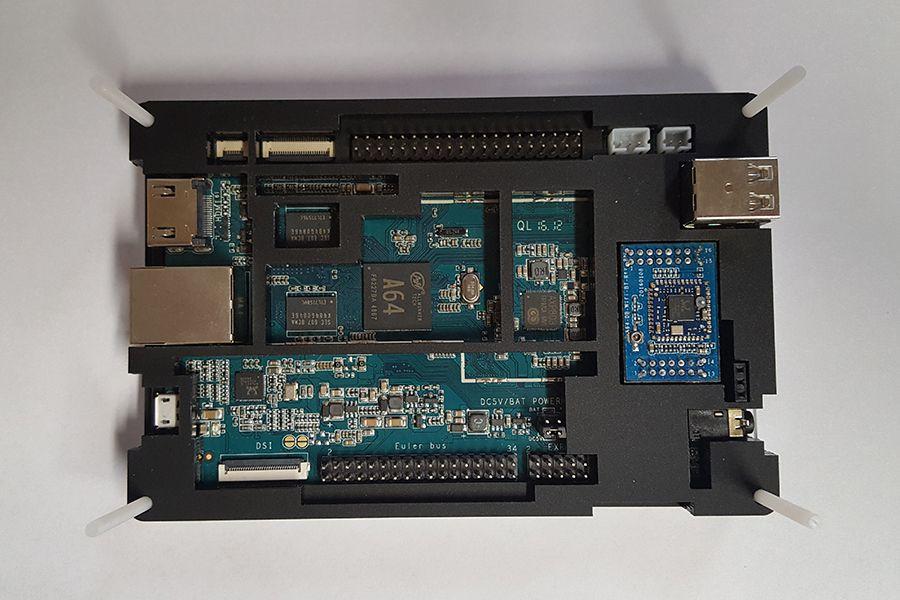

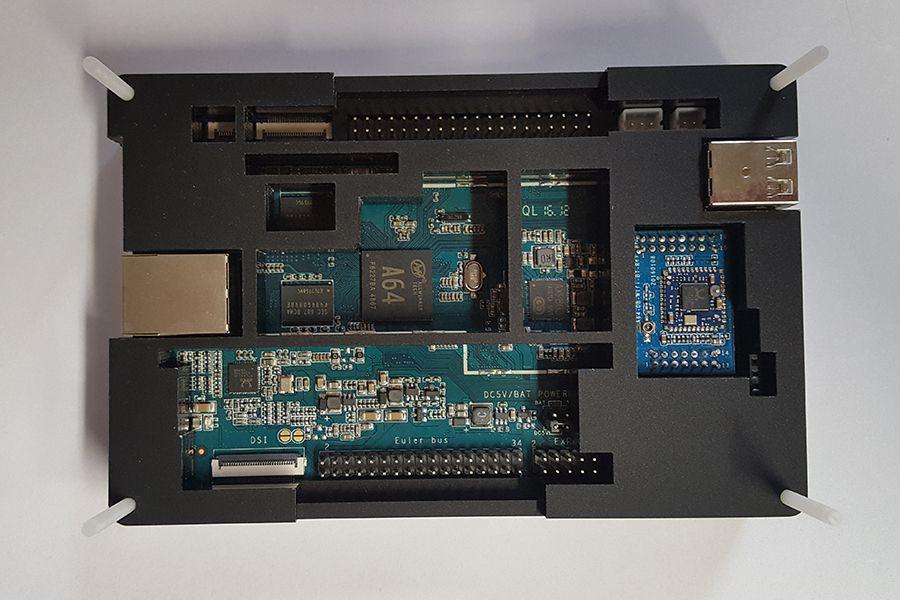

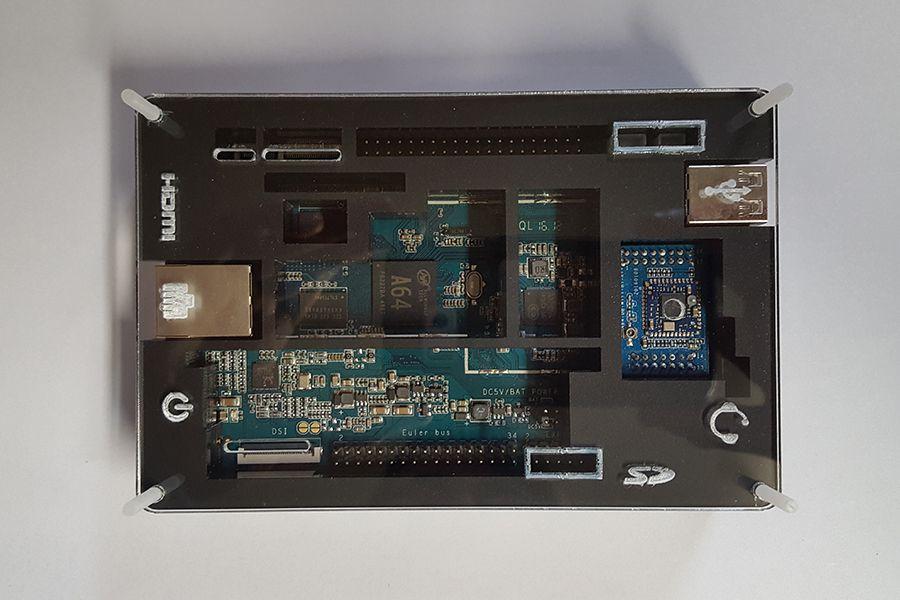

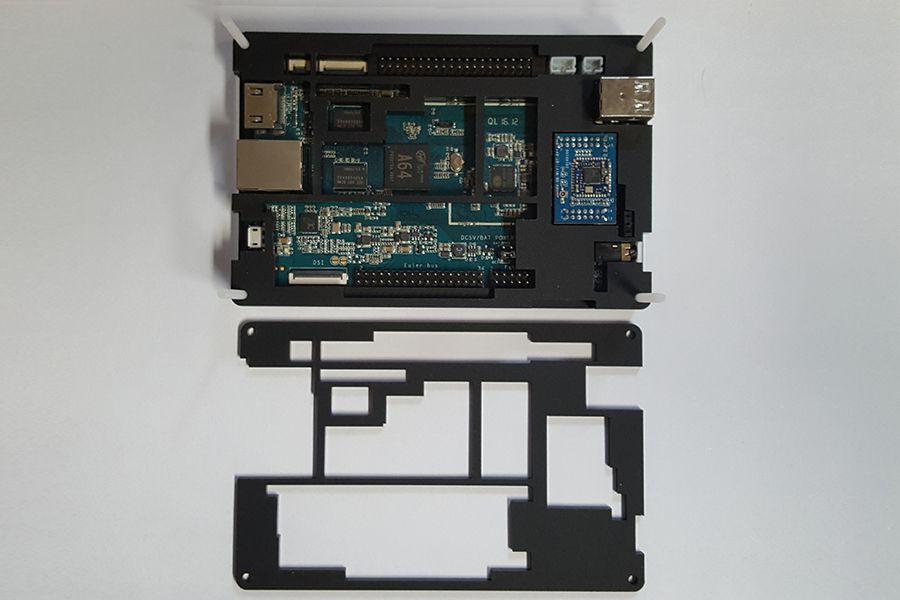

Maintenant, suivez simplement ces images en vous assurant d’avoir la bonne plaque acrylique dans la bonne orientation. Ajoutez-les un par un à la pile.

1592425806 228 Instructions de montage du boitier Pine64 2 Go

1592425806 135 Instructions de montage du boitier Pine64 2 Go

1592425806 143 Instructions de montage du boitier Pine64 2 Go

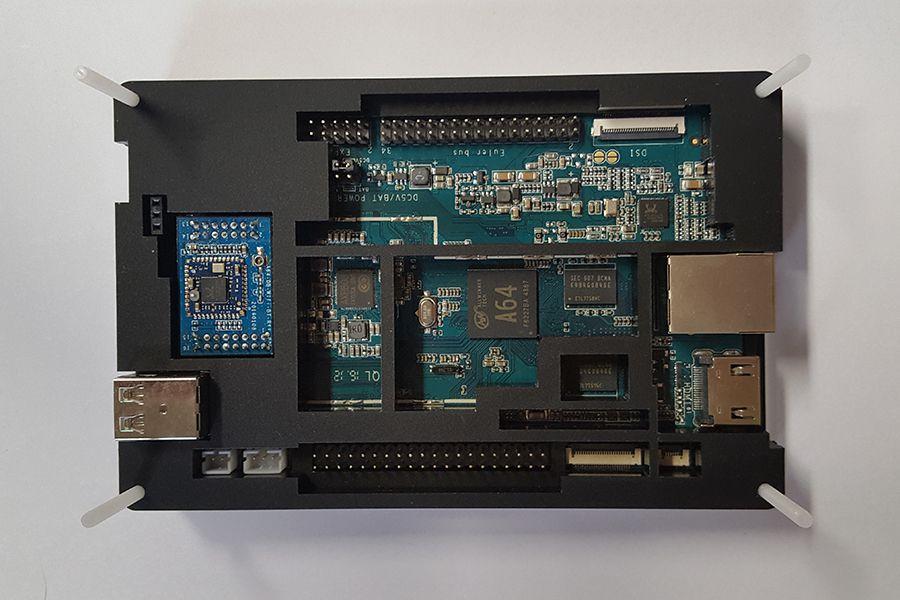

1592425806 662 Instructions de montage du boitier Pine64 2 Go

1592425807 617 Instructions de montage du boitier Pine64 2 Go

1592425807 618 Instructions de montage du boitier Pine64 2 Go

1592425807 868 Instructions de montage du boitier Pine64 2 Go

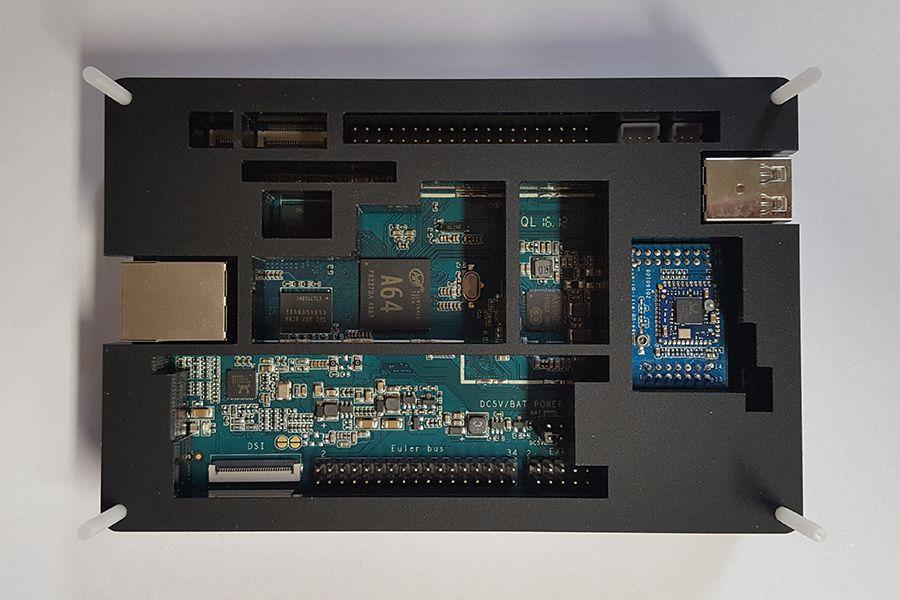

1592425807 991 Instructions de montage du boitier Pine64 2 Go

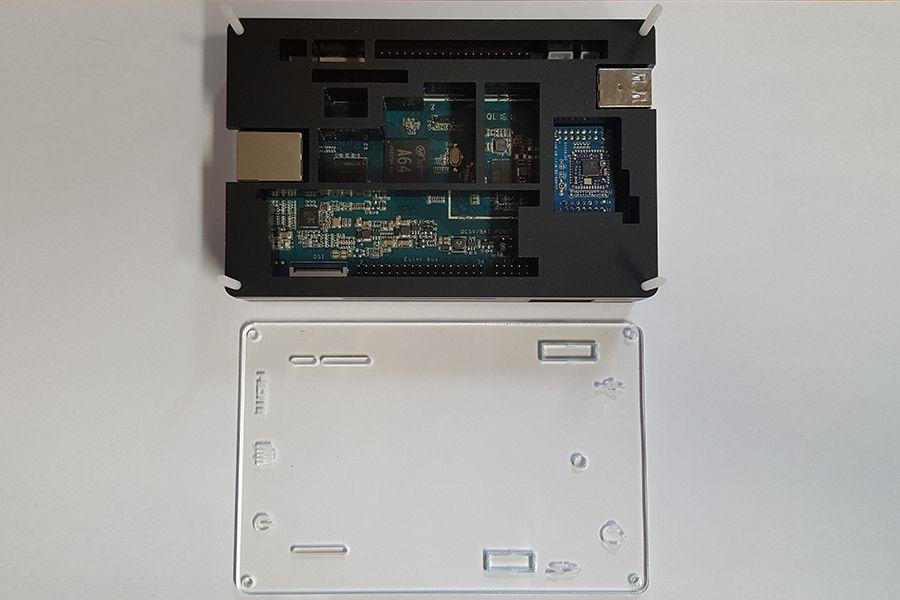

1592425807 571 Instructions de montage du boitier Pine64 2 Go

1592425807 454 Instructions de montage du boitier Pine64 2 Go

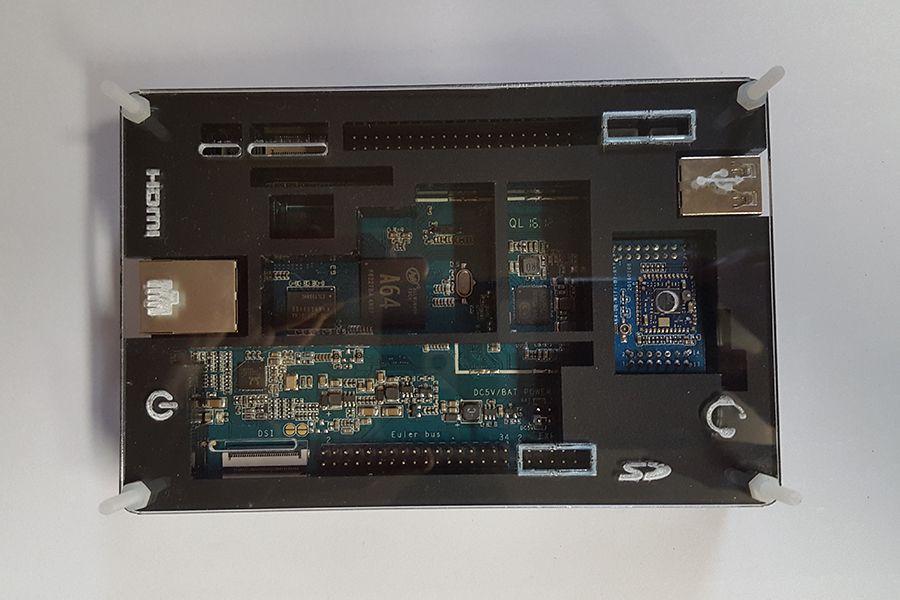

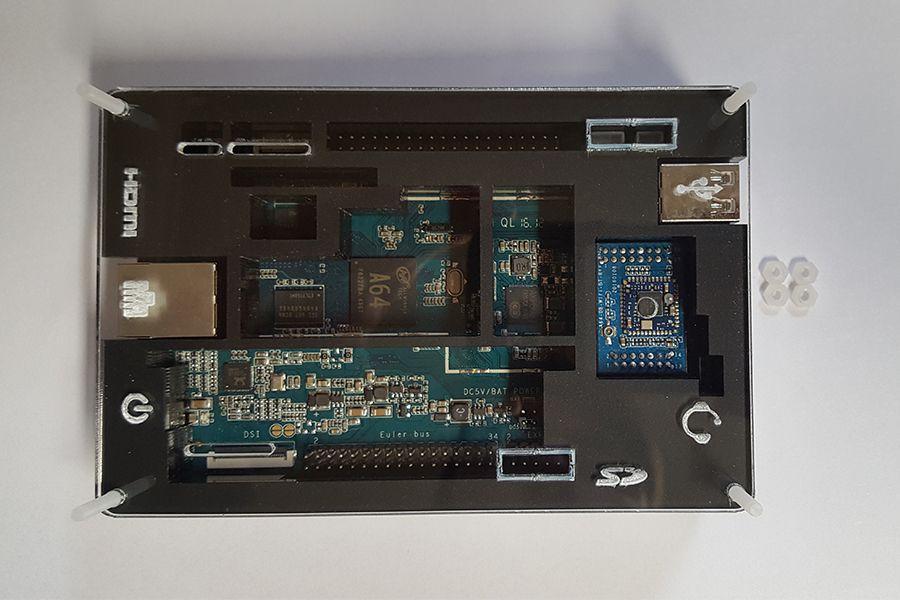

Fixez enfin les plaques en position en ajoutant un écrou M3 à chacun des boulons d’angle.

1592425807 61 Instructions de montage du boitier Pine64 2 Go

1592425807 899 Instructions de montage du boitier Pine64 2 Go

Terminez en coupant la longueur excédentaire du boulon à l’aide d’une paire de ciseaux ou d’un couteau bien aiguisé.

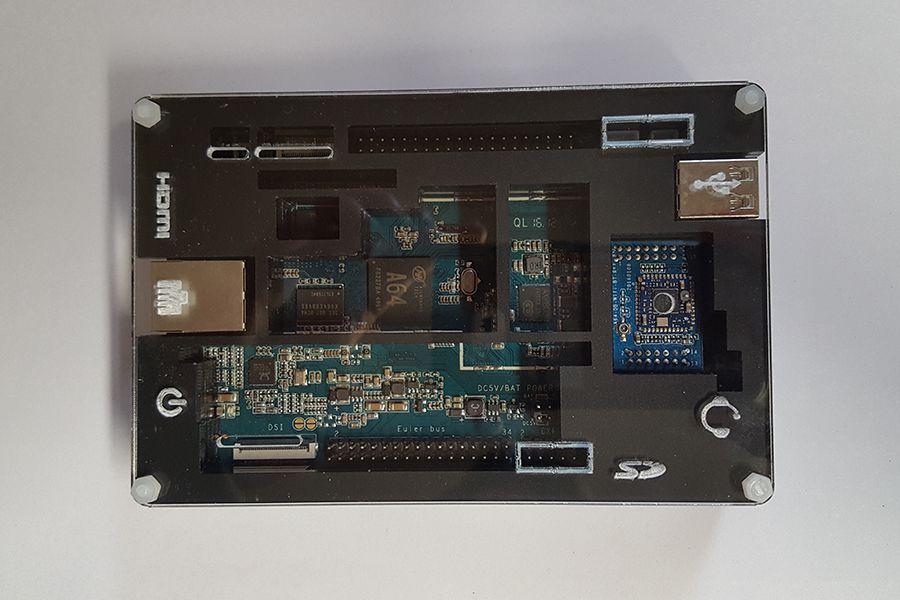

1592425807 606 Instructions de montage du boitier Pine64 2 Go
