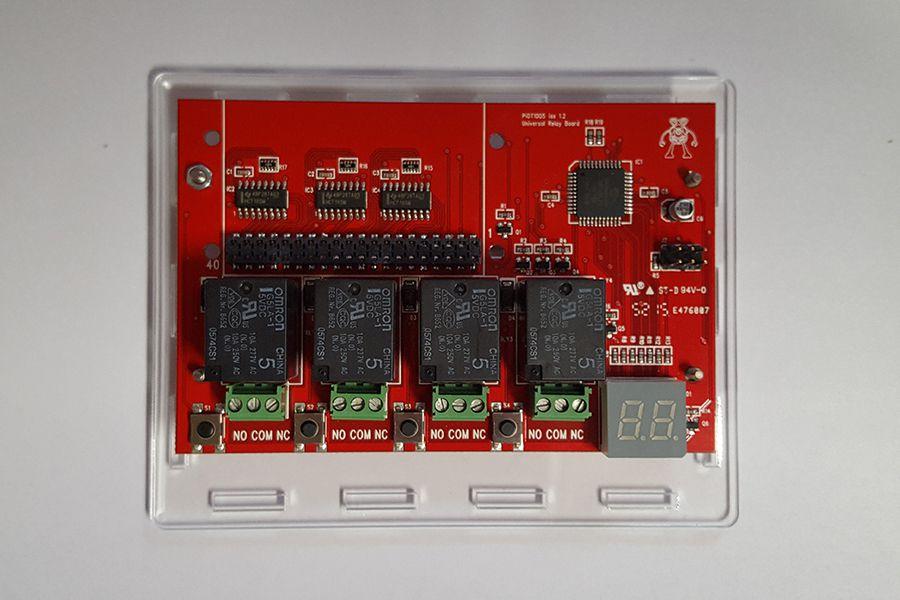

Instructions d’assemblage du boîtier zéro du relais PiOT

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Carte relais ModMyPi PiOT
  • 6x plaques acryliques
  • 3 x M2,5 x 25 mm F / F Stand Off
  • 4x M2,5 x 8 mm M / F Stand Off
  • 7x vis M2,5
  • 1x écrou M2,5
  • Oeillet à manches 4x

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

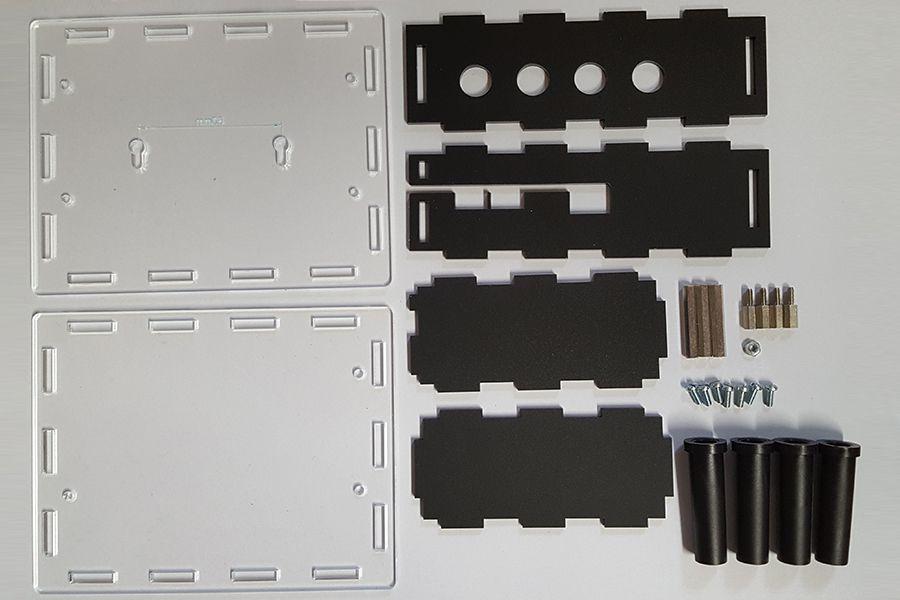

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

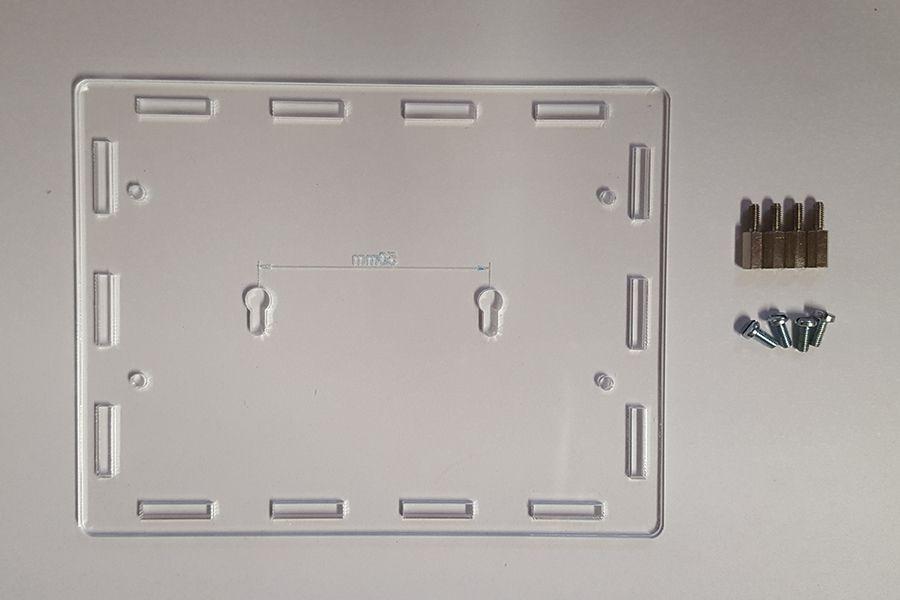

Commencez par fixer les entretoises de 8 mm à la plaque acrylique transparente inférieure à l’aide des vis M2,5.

blank

blank

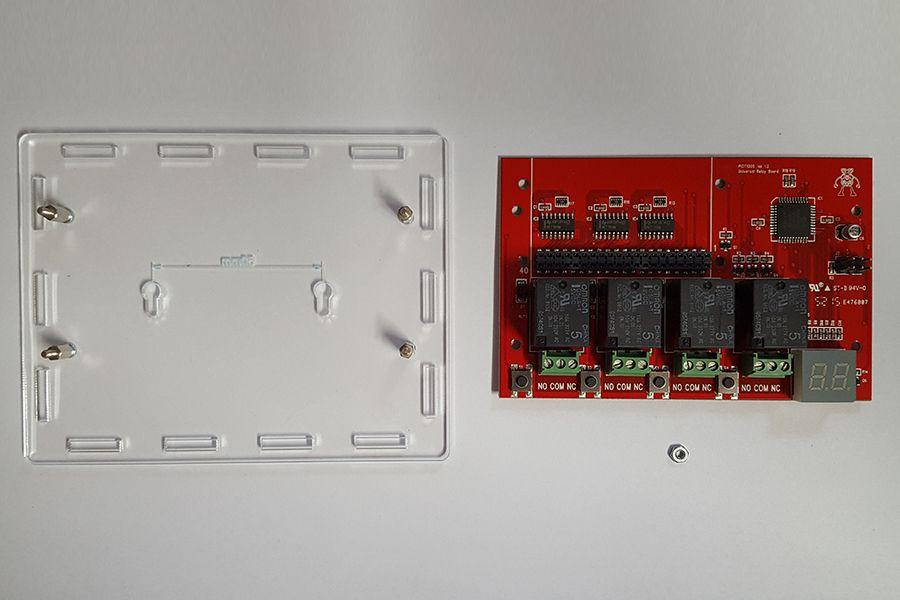

Maintenant, placez la carte relais sur les entretoises de 8 mm et fixez le support supérieur gauche avec un écrou.

blank

blank

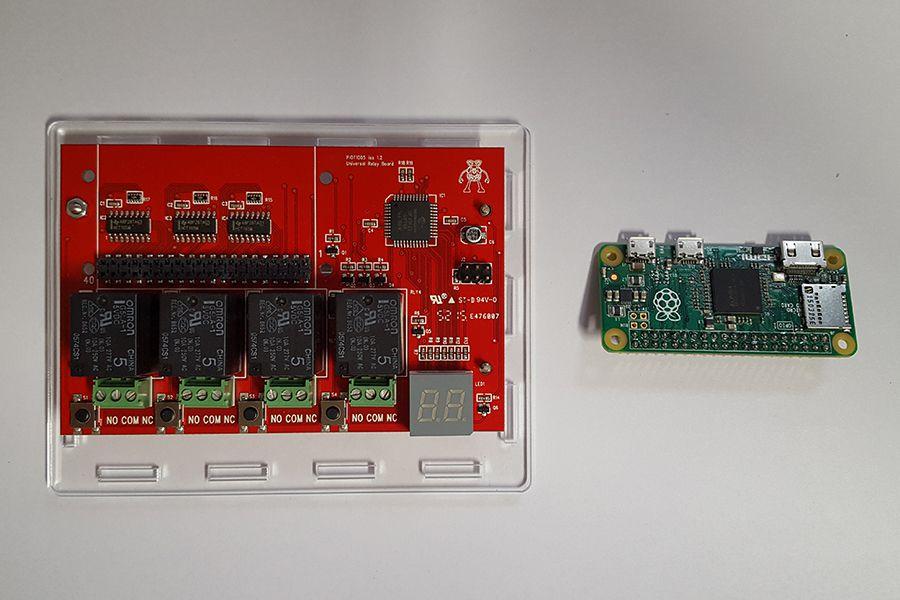

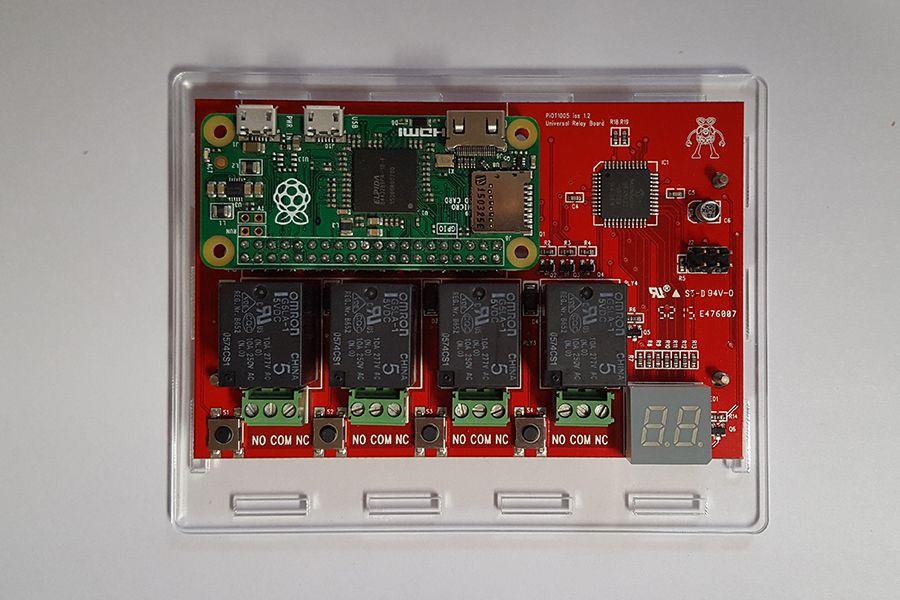

Installez le Pi Zero. Le Pi Zero a besoin d’un en-tête à 40 broches fixé au dessous de la carte.

blank

blank

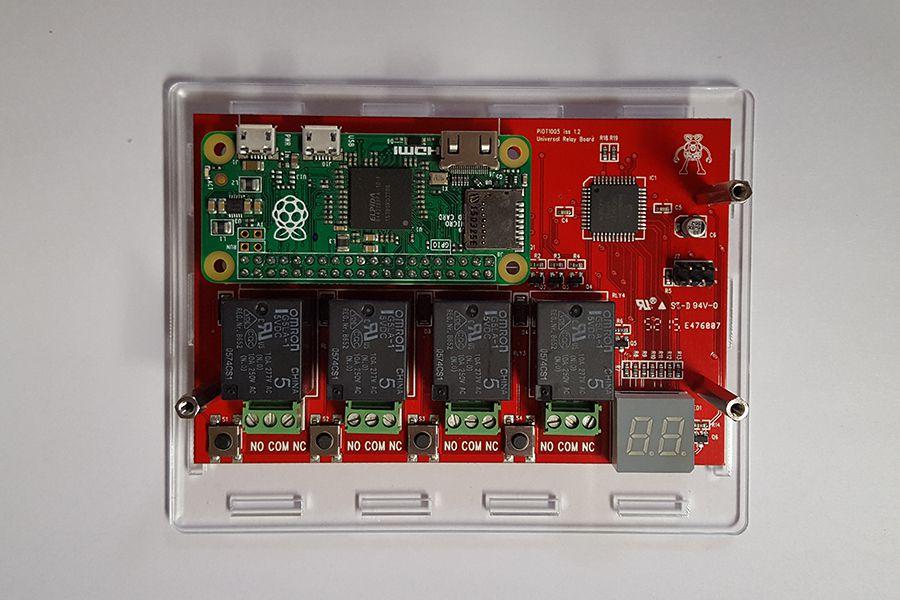

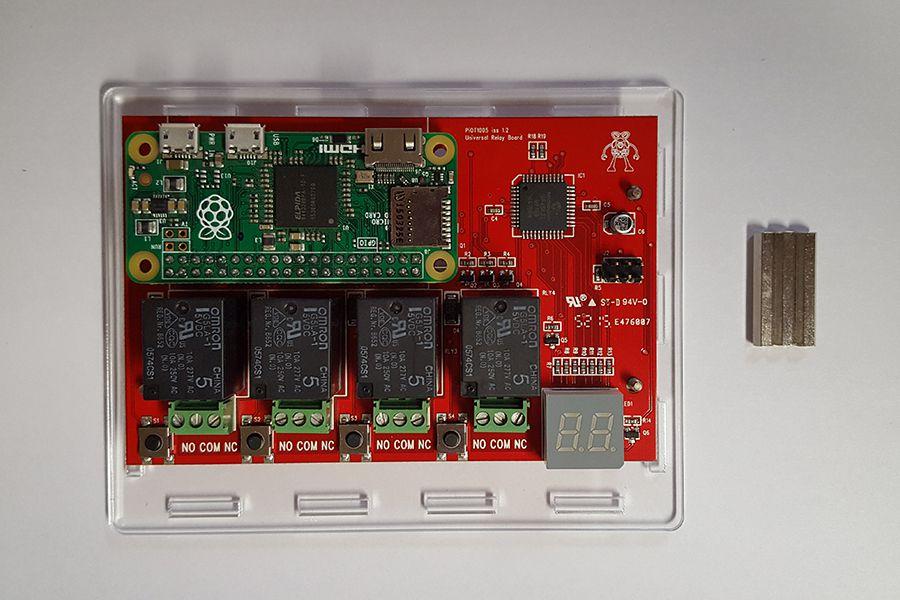

À l’aide des 3 entretoises F / F de 25 mm, fixez la carte relais en vissant les entretoises sur le filetage des entretoises de 8 mm.

blank

blank

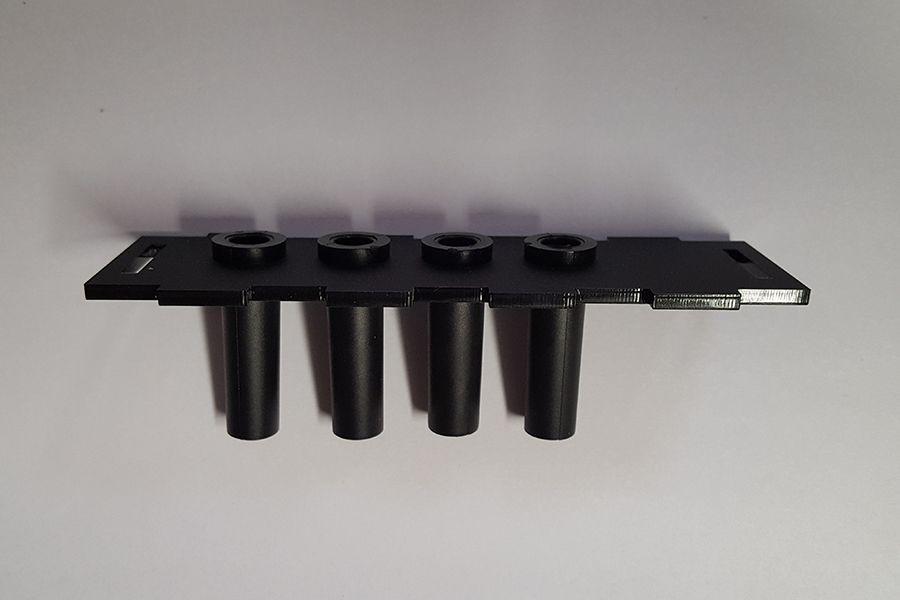

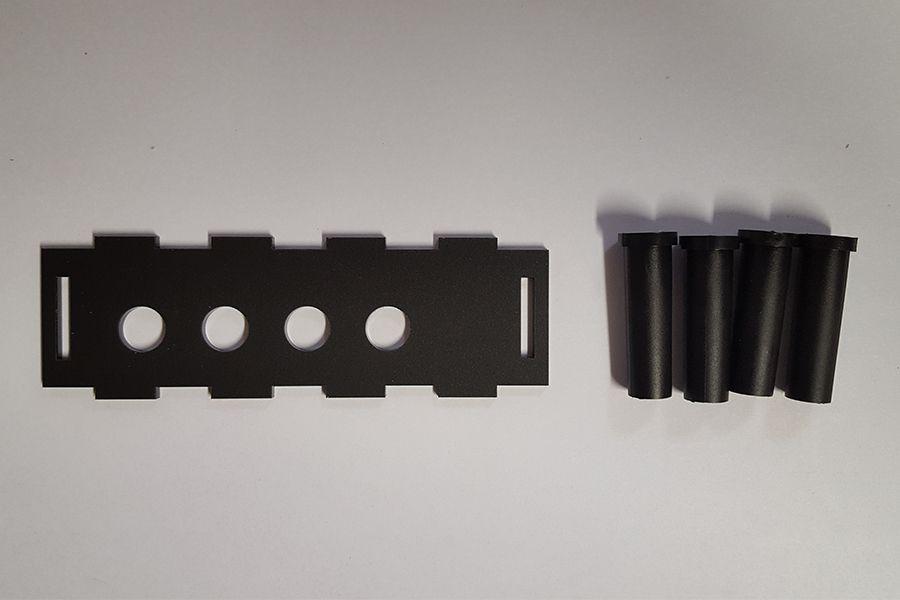

Maintenant, nous devons insérer les gromets gainés dans la plaque latérale du relais. Vérifiez l’orientation de la plaque, comparez avec l’image et faites glisser les gromets par derrière.

blank

blank

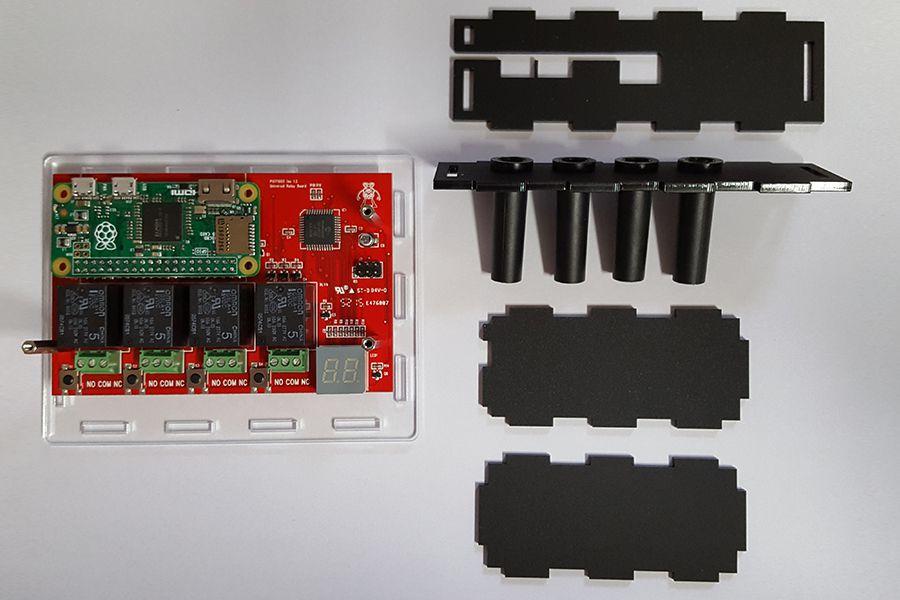

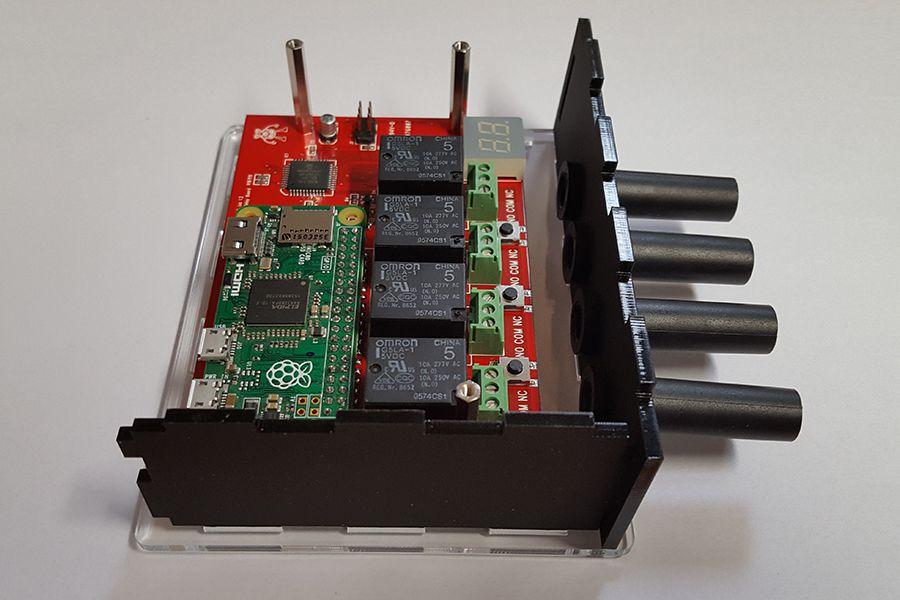

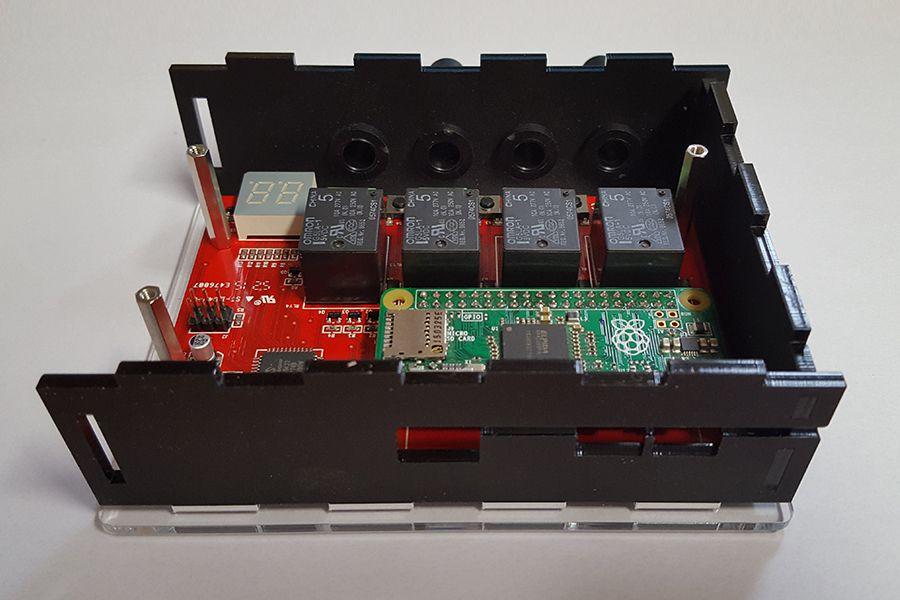

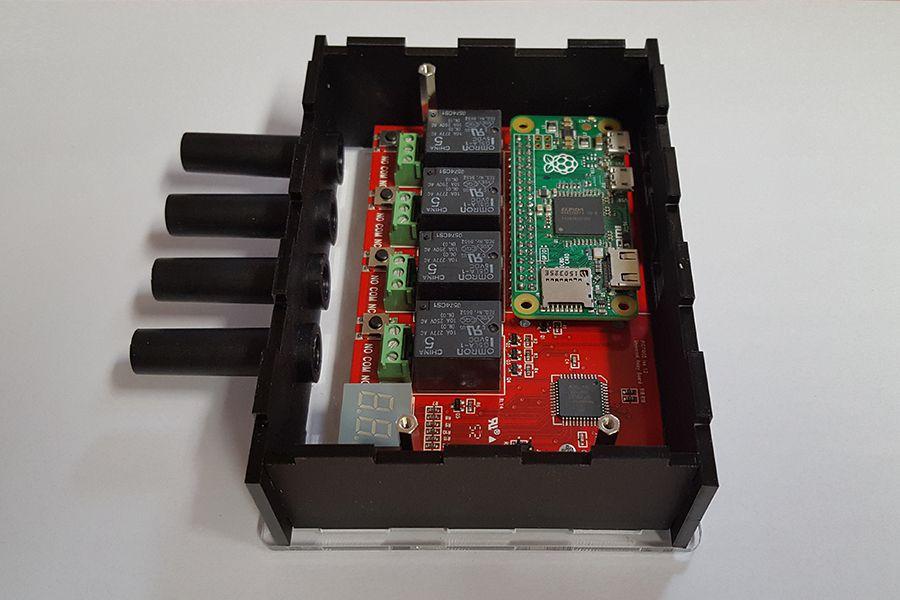

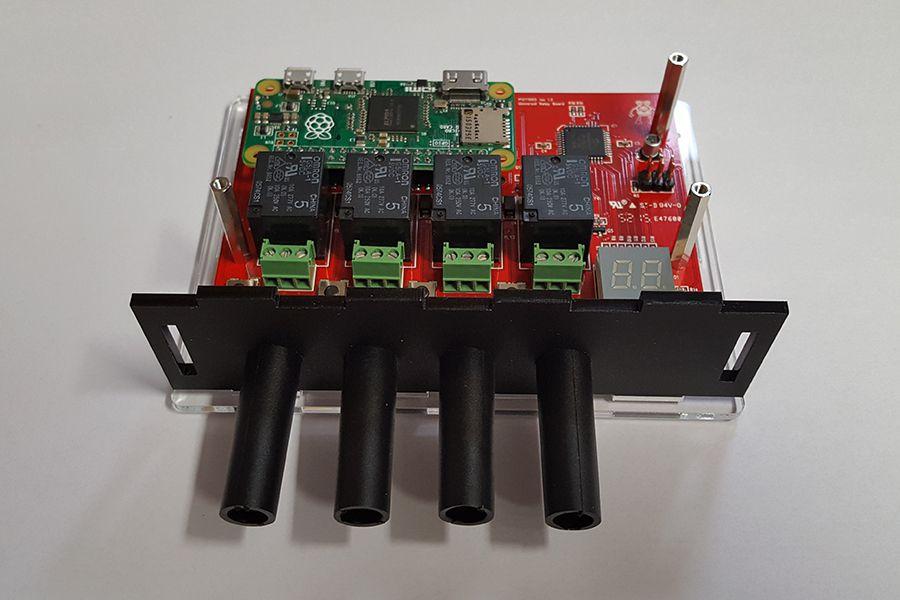

Maintenant, nous devons insérer chacune des plaques latérales, une par une.

blank

blank

blank

blank

blank

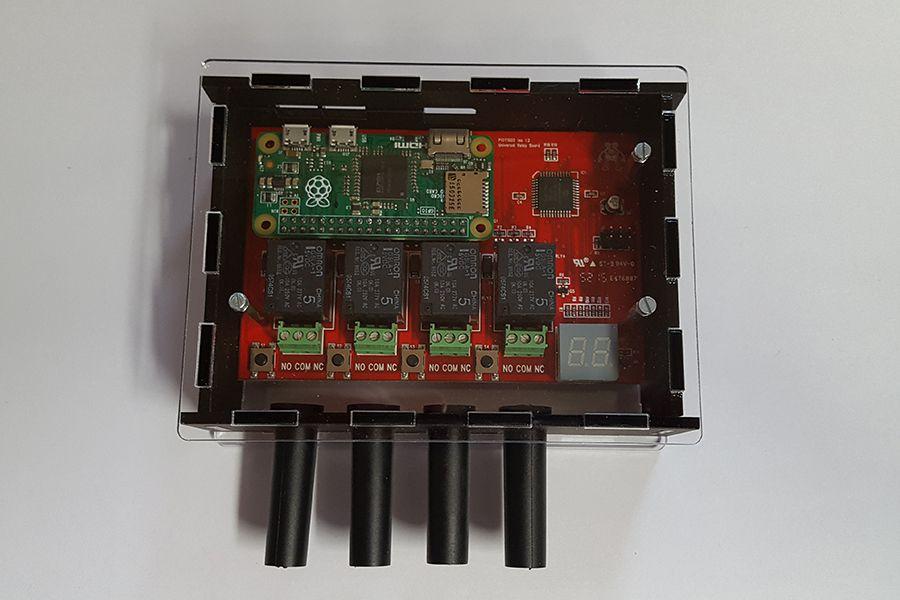

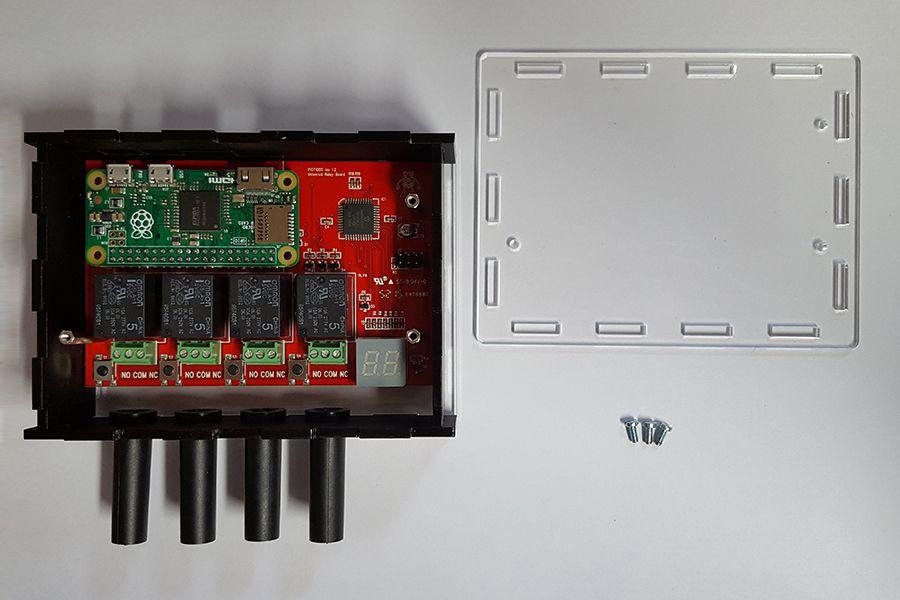

Pour terminer, fixez simplement la plaque acrylique transparente supérieure et fixez-la à l’aide des vis restantes.

blank
