Instructions d’assemblage du boîtier de la tête Nwazet Pi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

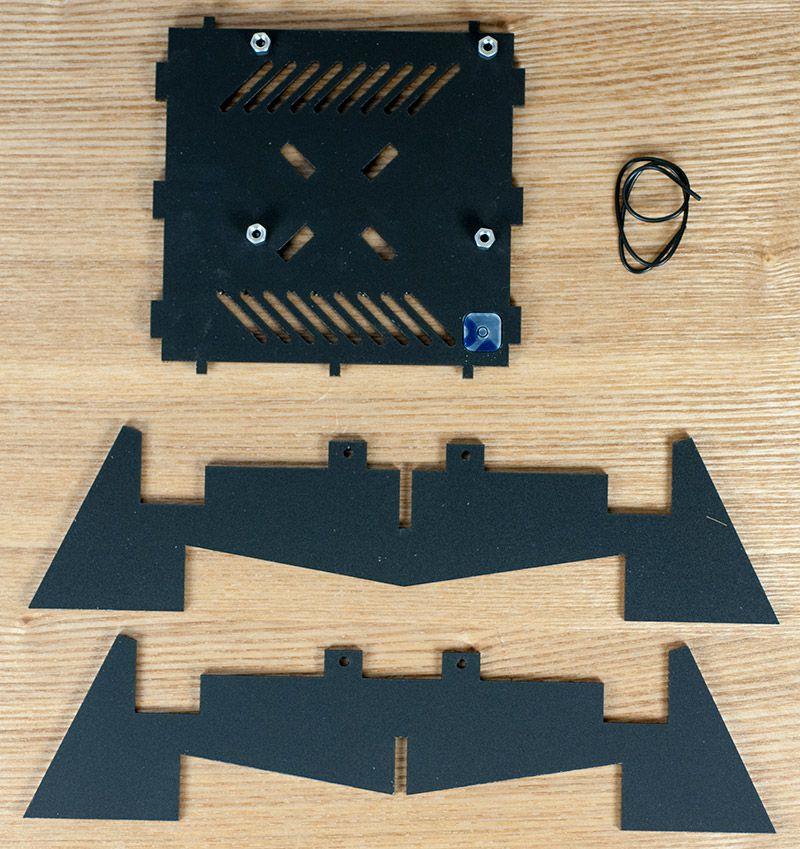

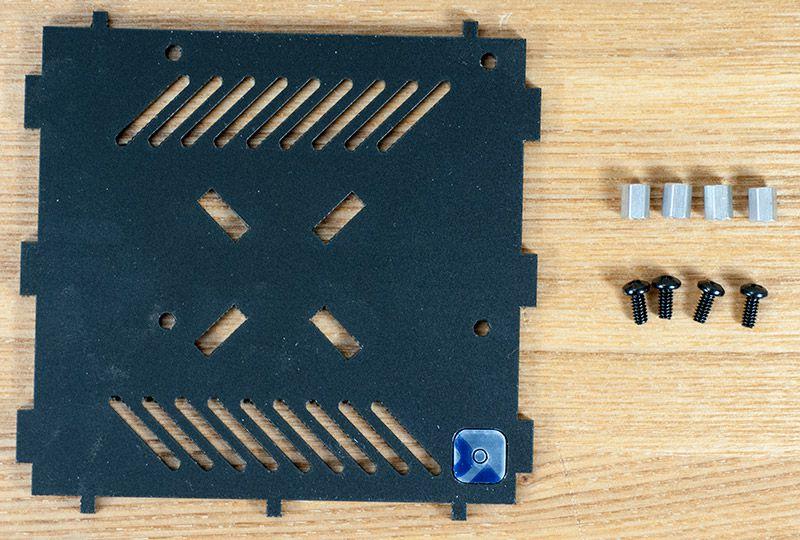

Nomenclature:

  • Raspberry Pi B + / 2
  • 1x carte d’éclairage Pi Monster
  • 11x plaques acryliques
  • 5 vis 1/4 “noires
  • Entretoises hexagonales 4x 1/4 “F / F
  • 6x bandes adhésives double face
  • 1x fil

Remarque: l’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

Remarque: Les pièces de l’étui sont conçues pour un ajustement parfait et ne devraient pas être difficiles à assembler. Cependant, si quelque chose semble ne pas correspondre, ne le forcez pas ou vous risquez de casser une pièce. Arrêtez-vous, revérifiez l’alignement des pièces et réessayez. N’hésitez pas à nous demander de l’aide si besoin. L’assemblage d’un «boîtier de tête Pi» prend environ 15 minutes.

blank

blank

blank

blank

blank

blank

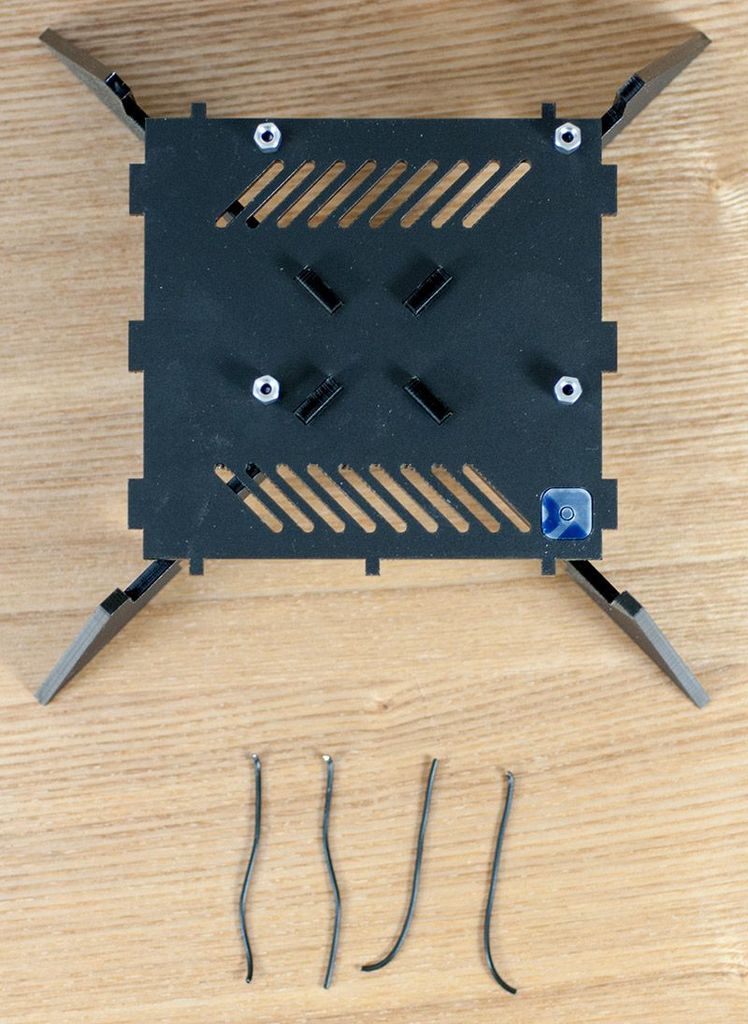

Vous devrez couper le fil en 4 morceaux de longueur égale

blank

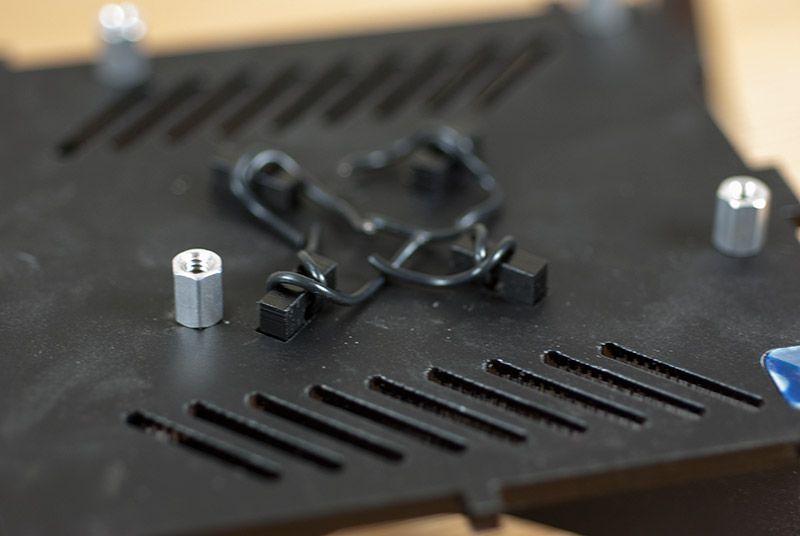

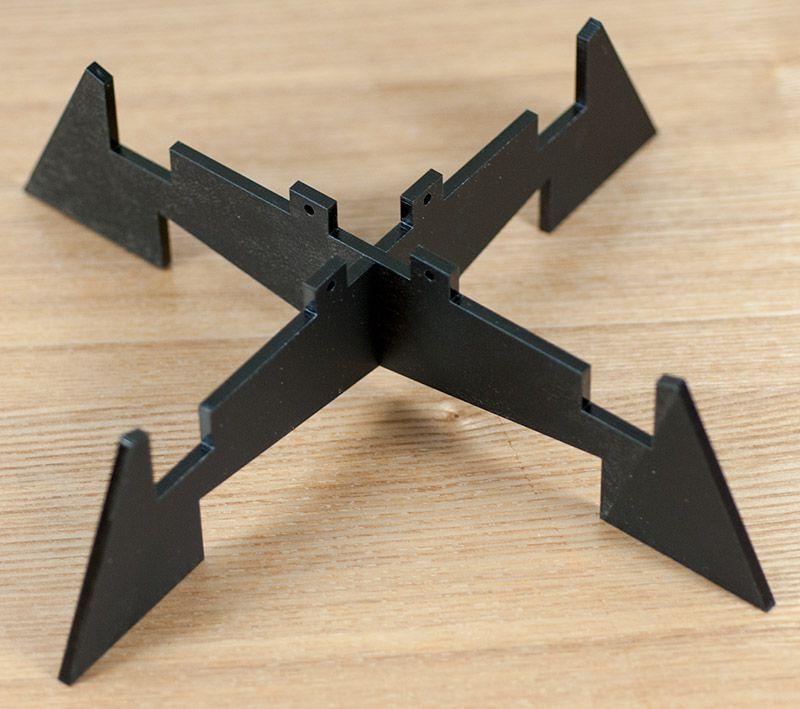

Passez chaque morceau de fil dans les trous et pliez-le pour le fixer

blank

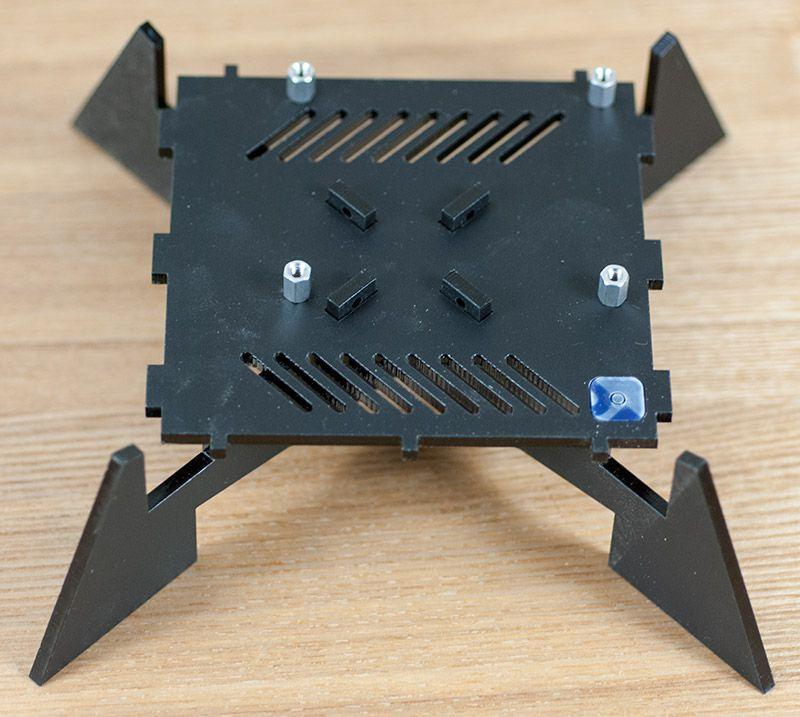

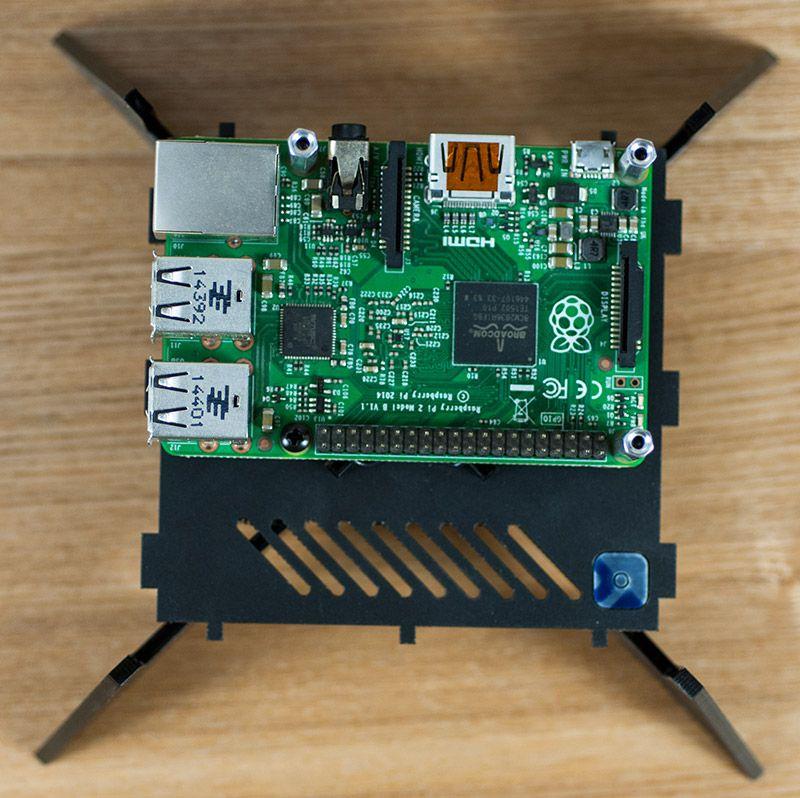

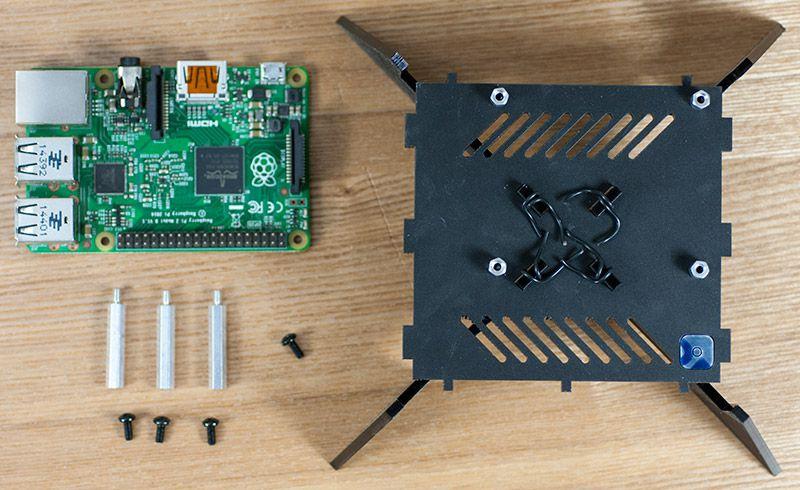

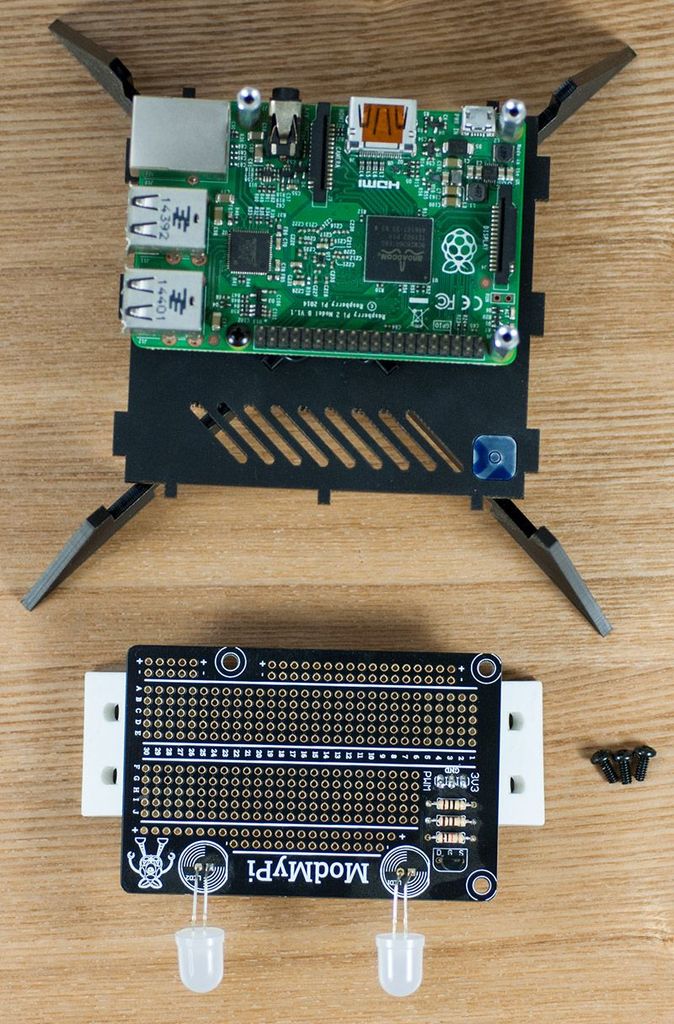

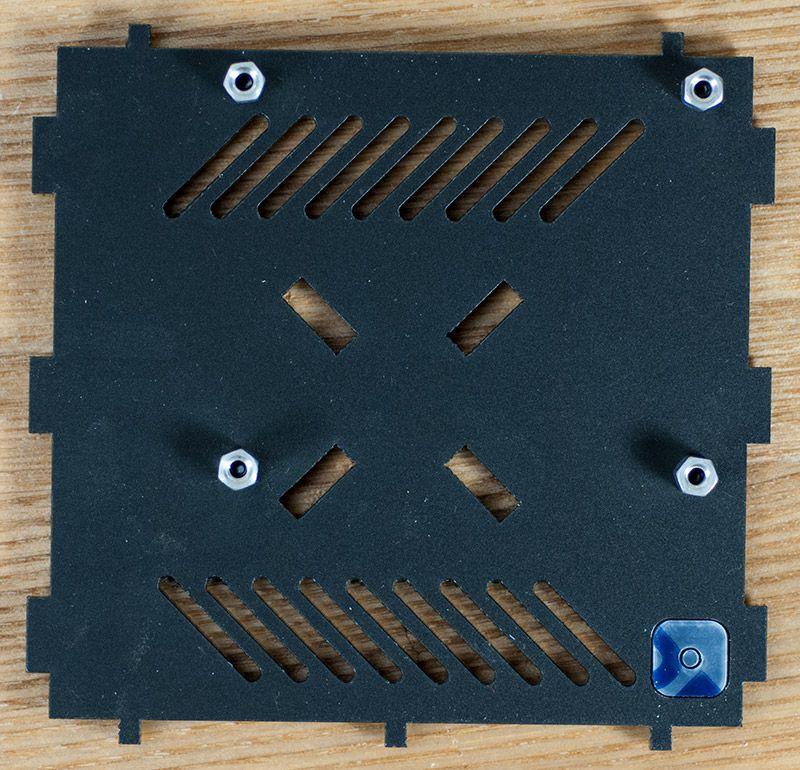

Nous supposerons que vous allez installer la carte d’éclairage Pi Monster, vous devrez donc obtenir 3 entretoises M / F de 1 “du pack. Si vous ne voulez pas installer la carte d’éclairage, prenez 3x 1/4 “vis noires du pack.

blank

blank

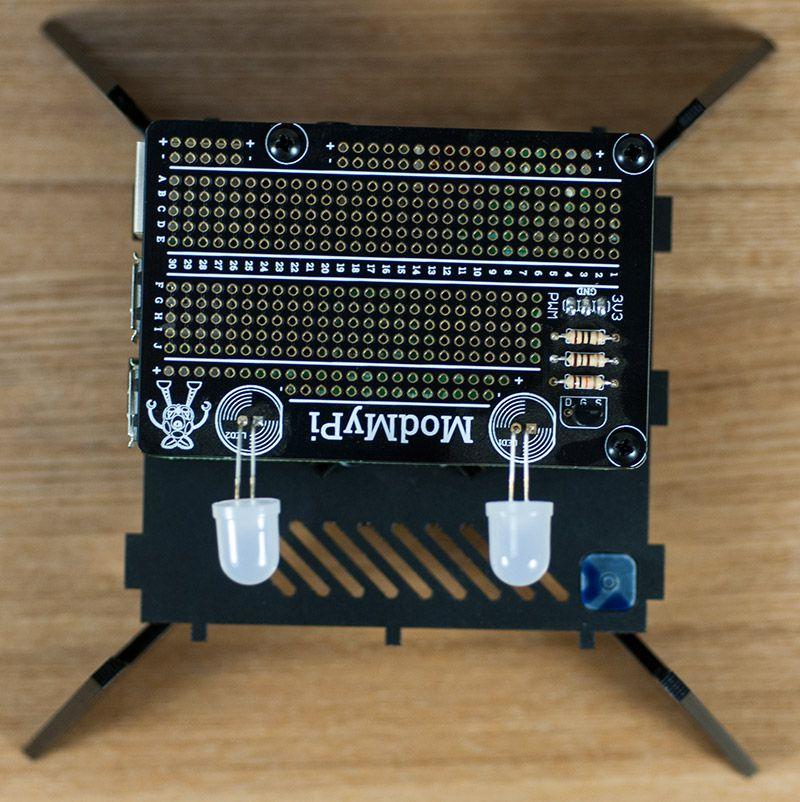

Si vous ne l’avez pas déjà fait, vous devrez d’abord assembler la carte d’éclairage Pi Monster, le guide de montage se trouve ici.

blank

blank

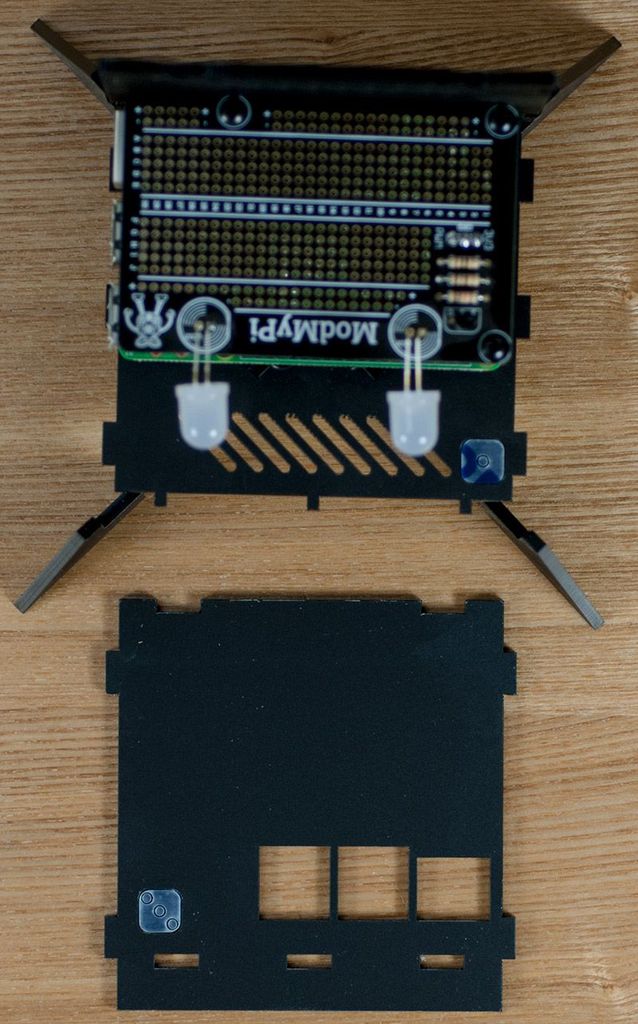

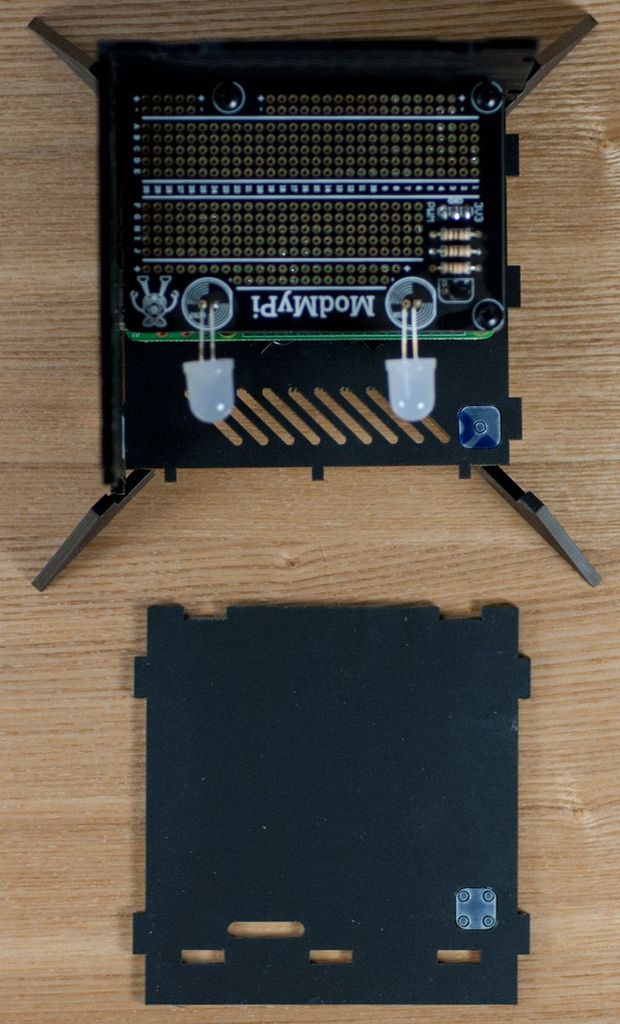

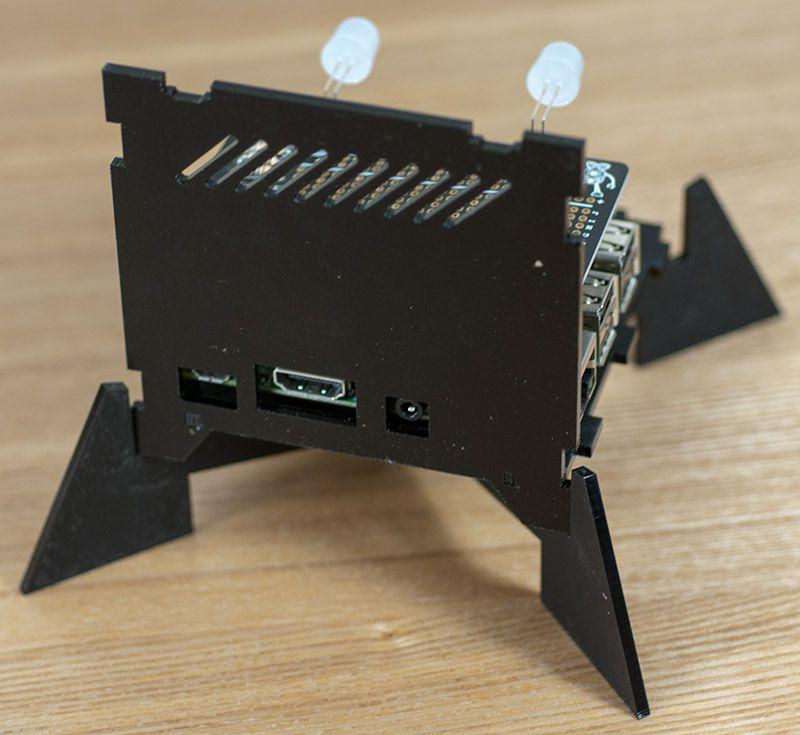

N’oubliez pas de connecter la carte d’éclairage à votre Pi à l’aide des fils de connexion fournis avant de passer à l’étape suivante.

blank

blank

blank

blank

blank

blank

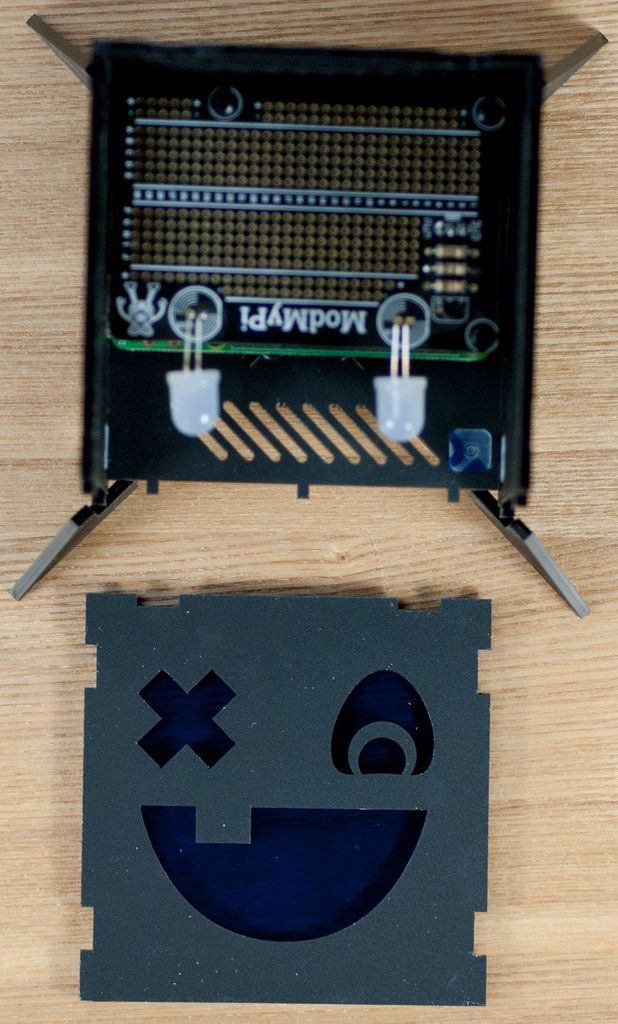

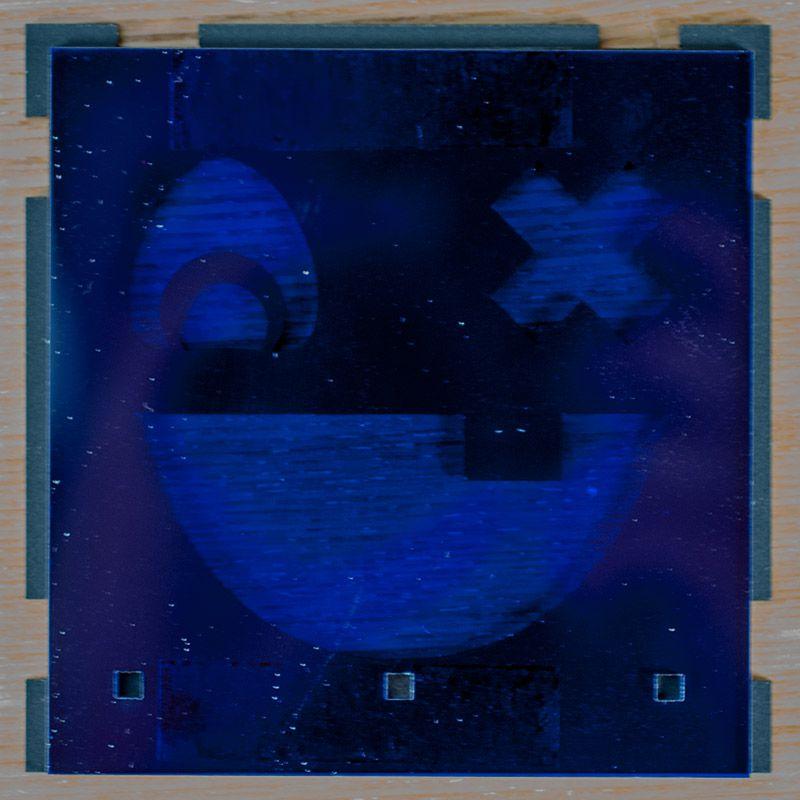

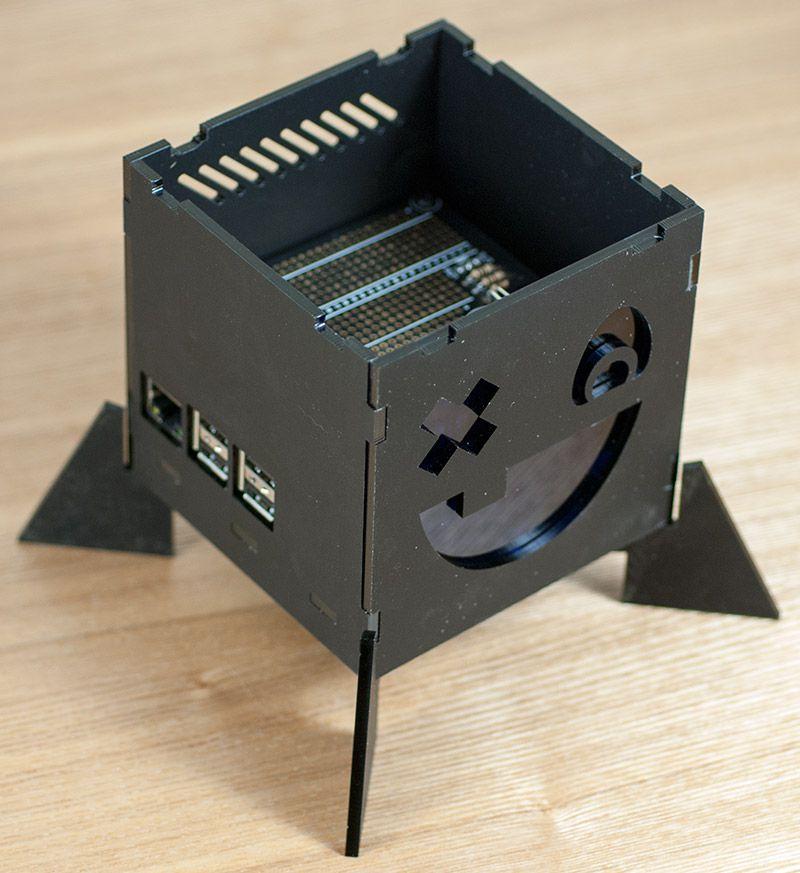

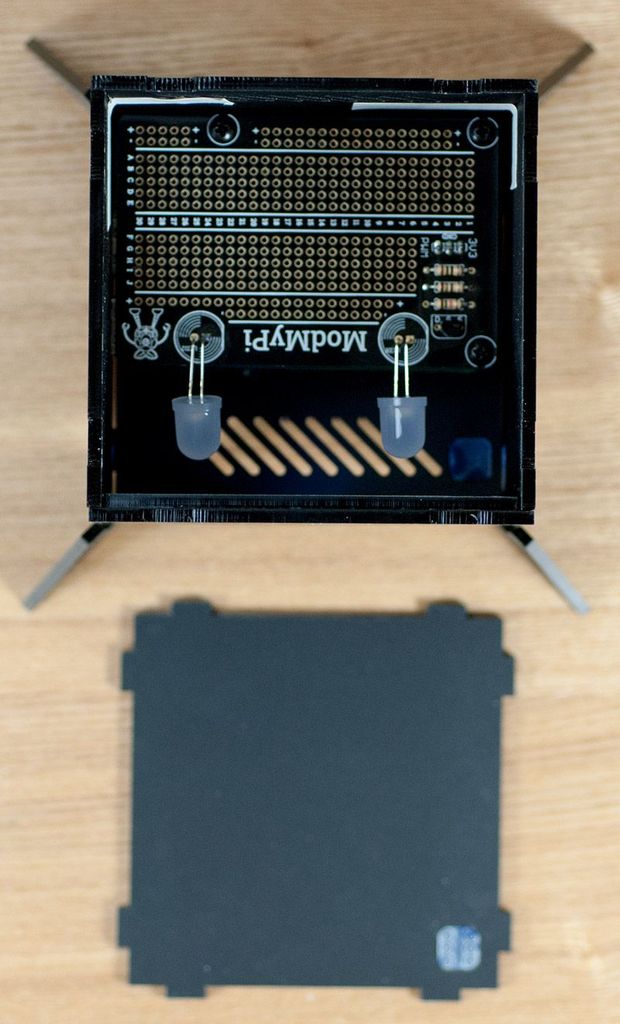

Le kit est livré avec 3x plaques acryliques de couleurs différentes. Vous devrez choisir votre couleur préférée car une seule couleur peut être utilisée!

blank

blank

blank

blank

blankblank

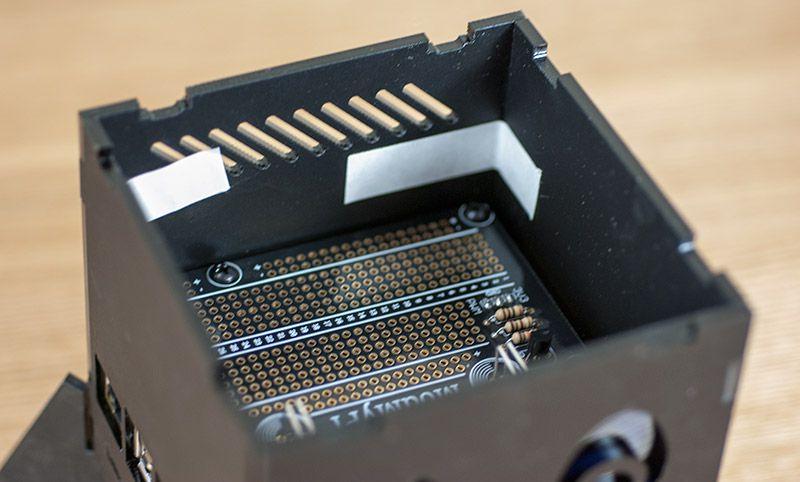

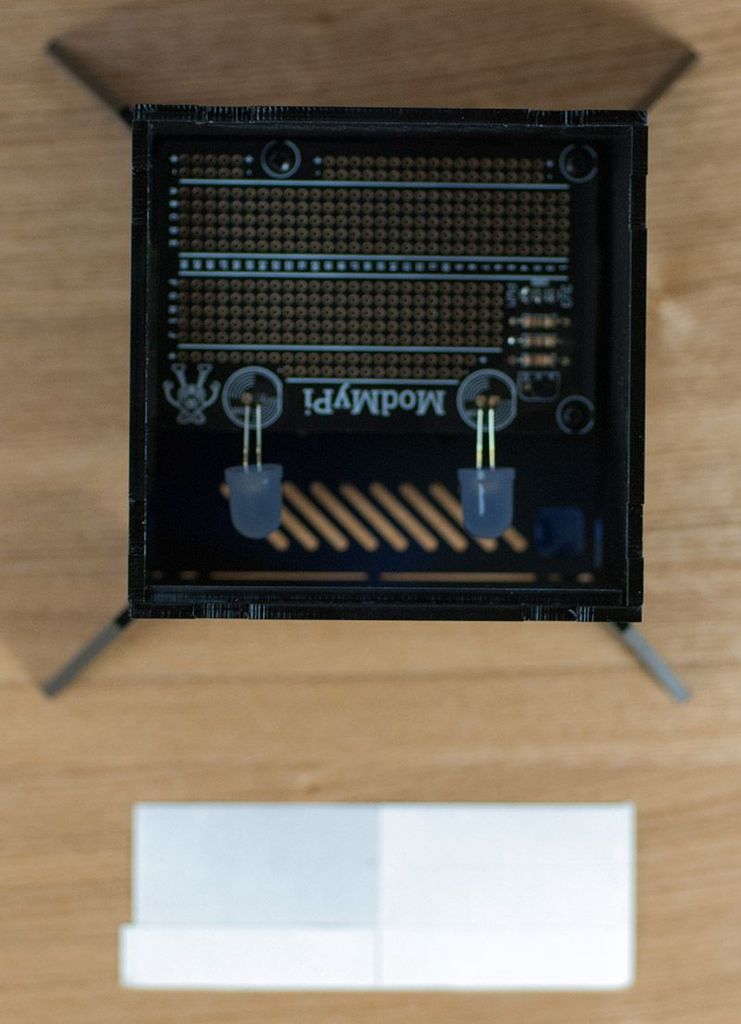

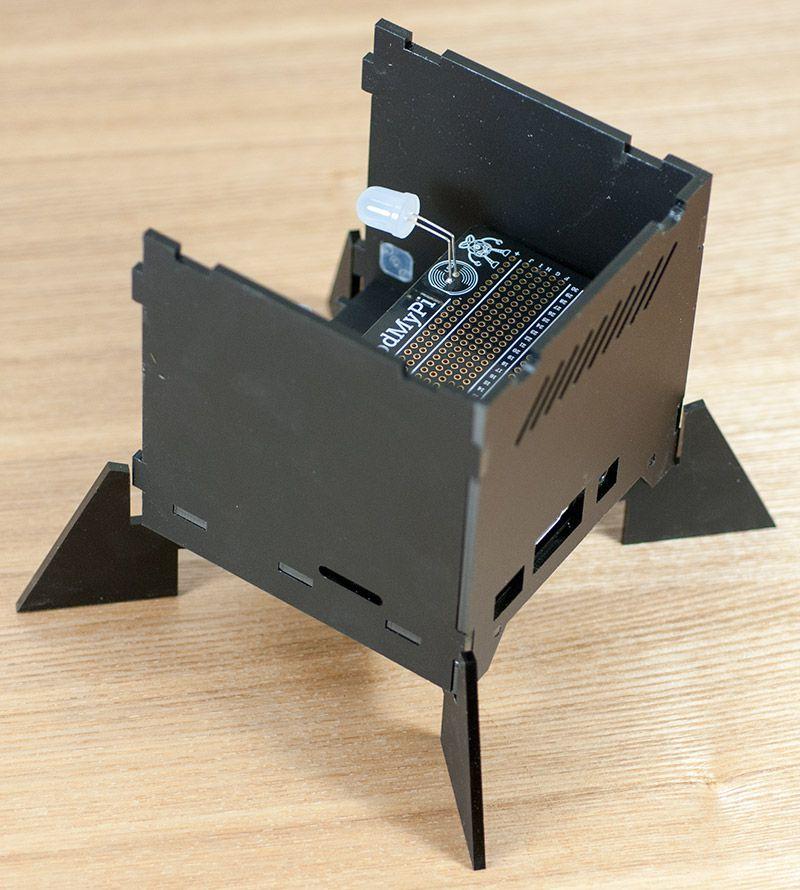

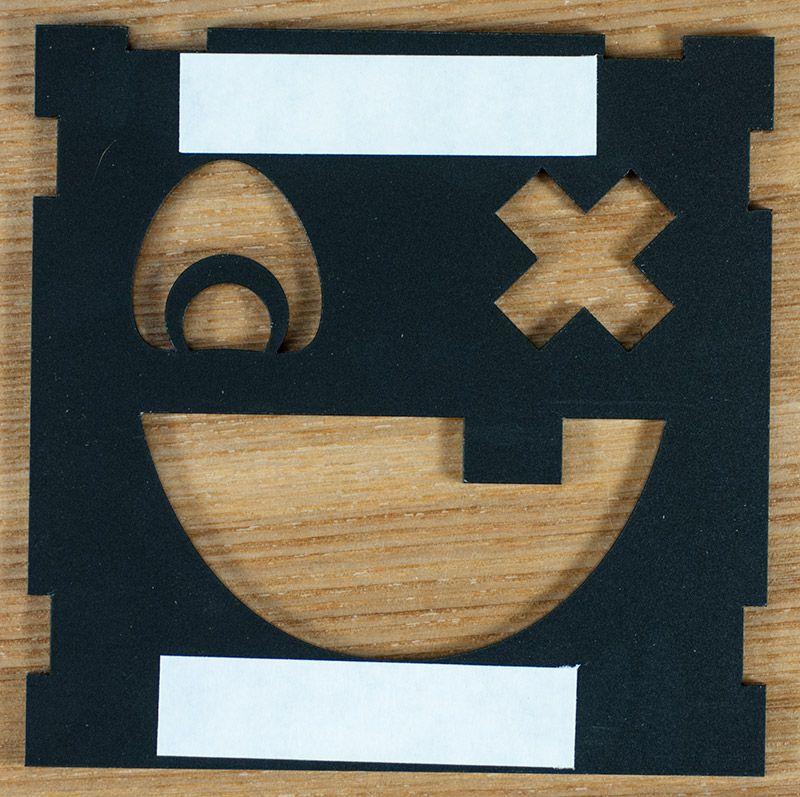

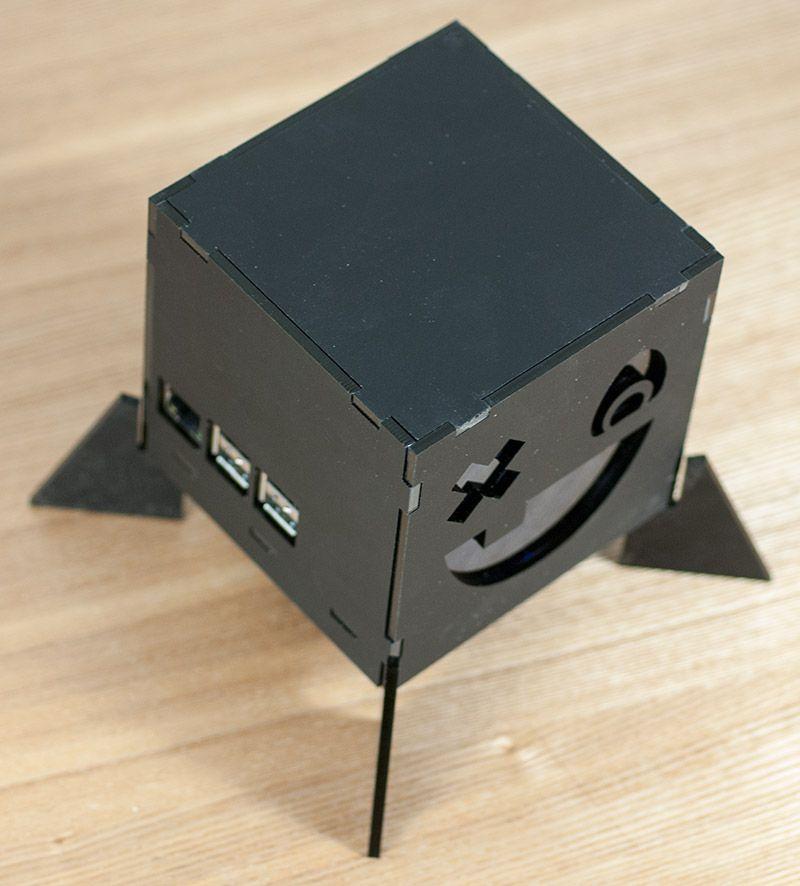

Cette étape est facultative. Les parois du boîtier sont conçues pour un ajustement par poussée, mais si vous souhaitez un ajustement plus sûr, nous produisons des bandes de bâton qui peuvent être utilisées pour maintenir les murs ensemble.

blank

blank

blank

blank
