Instructions d’assemblage du boîtier Pi-Digi + ModMyPi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • IQaudIO Pi-Digi +
  • 6x pièces en acrylique
  • 4x M2,5 x 8 mm M / F Stand Off
  • 4x M2,5 x 25 mm M / F Stand Off
  • 4x M2,5 x 12 mm F / F Stand Off
  • 8 vis M2,5 x 5 mm noires

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

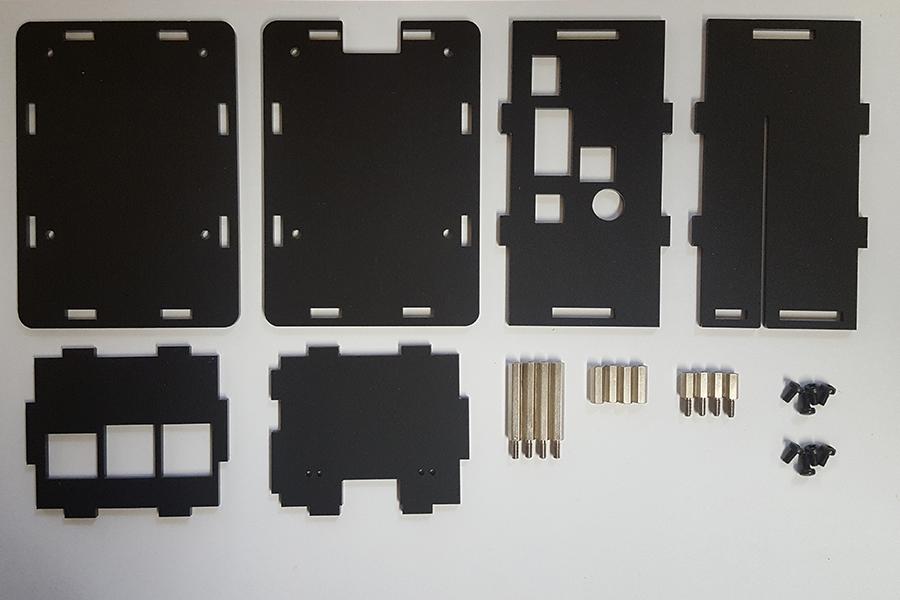

Voici les pièces du kit de valise:

blank

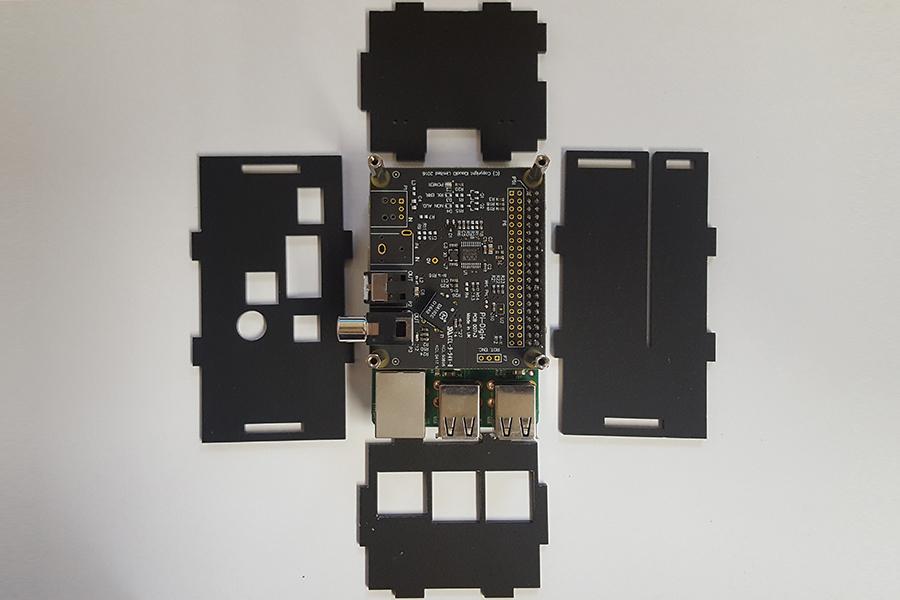

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

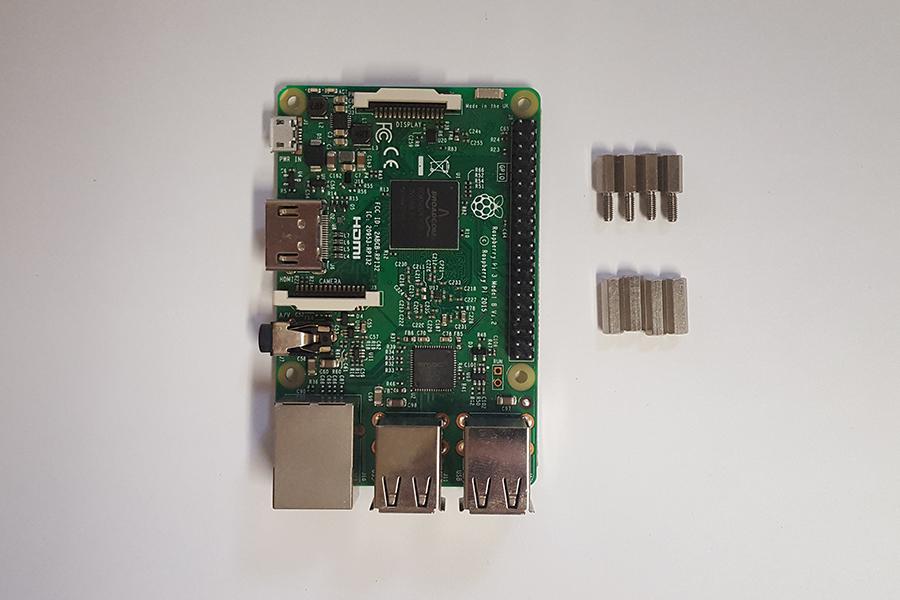

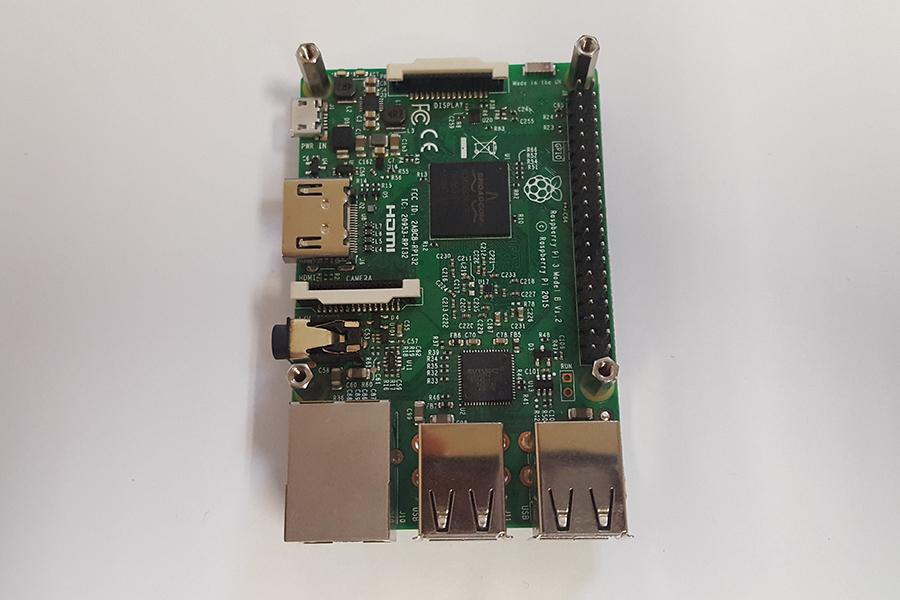

Commencez par insérer le côté mâle du support de 8 mm dans chacun des points de montage du Pi, à partir du dessous. Fixez chaque support avec un support de 12 mm F / F.

blank

blank

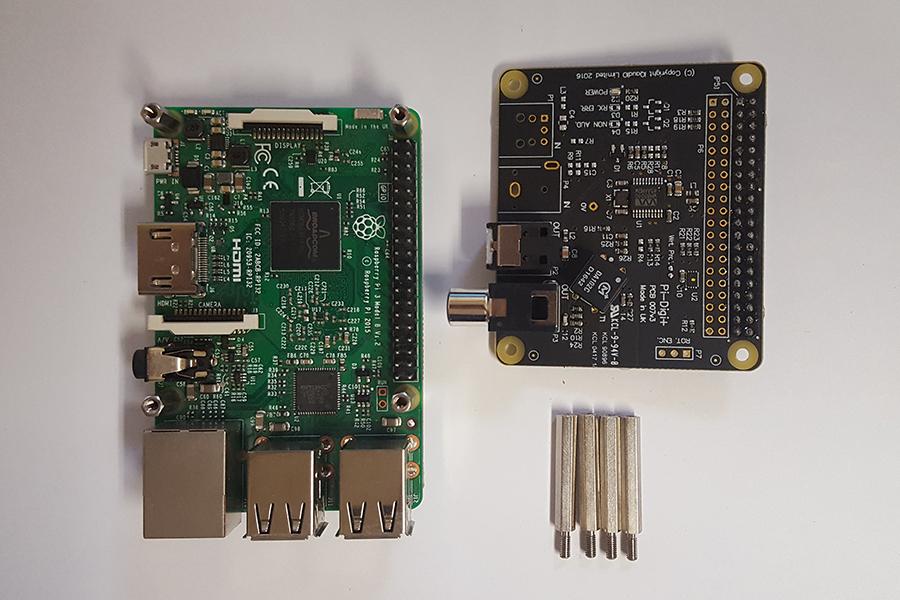

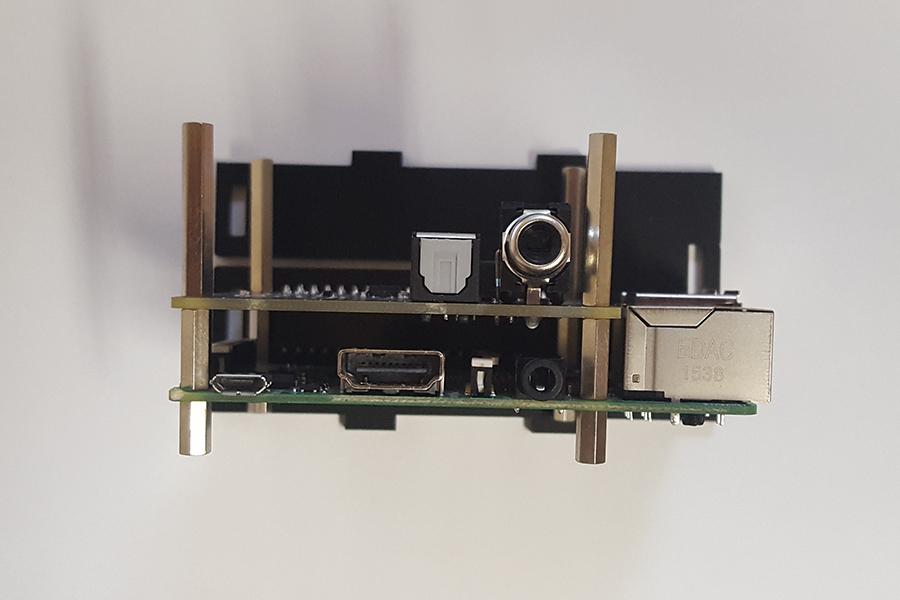

Ajoutez maintenant l’IQAudio Digi + à votre Pi, en fixant en place le avec les supports de 25 mm.

blank

blank

Maintenant, nous allons ajouter les plaques latérales autour du Pi et du Digi +. En commençant par la plaque latérale GPIO, posez-la à plat sur la table et placez le Pi / Digi + dessus.

blank

blank

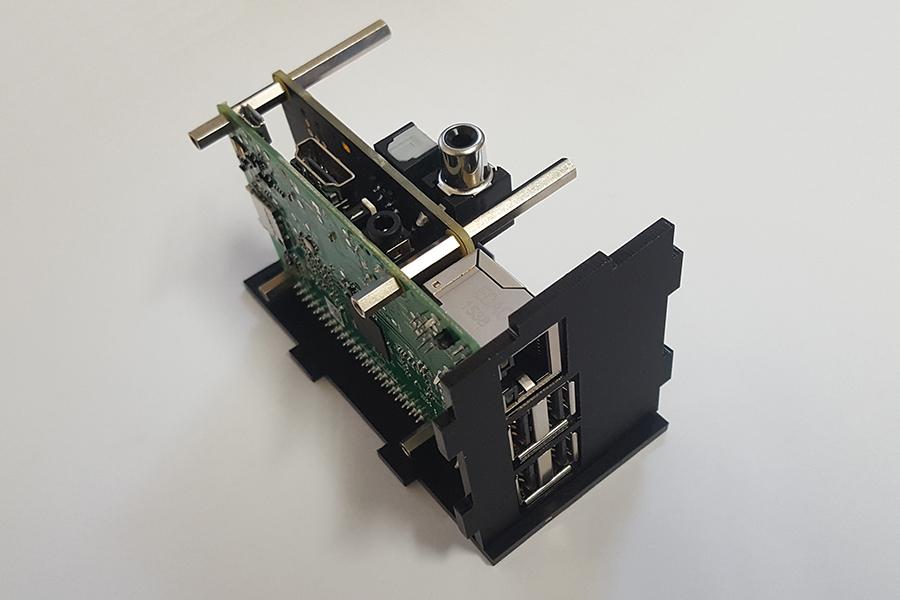

Ajoutez maintenant la plaque latérale USB.

blank

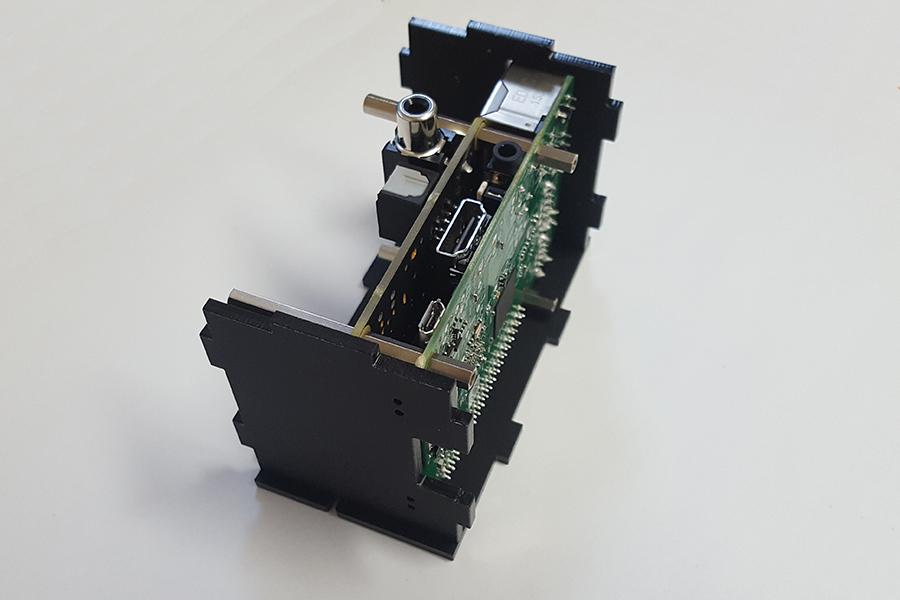

Suivi de la plaque latérale SD, puis de la plaque latérale finale power / hdmi.

blank

blank

blank

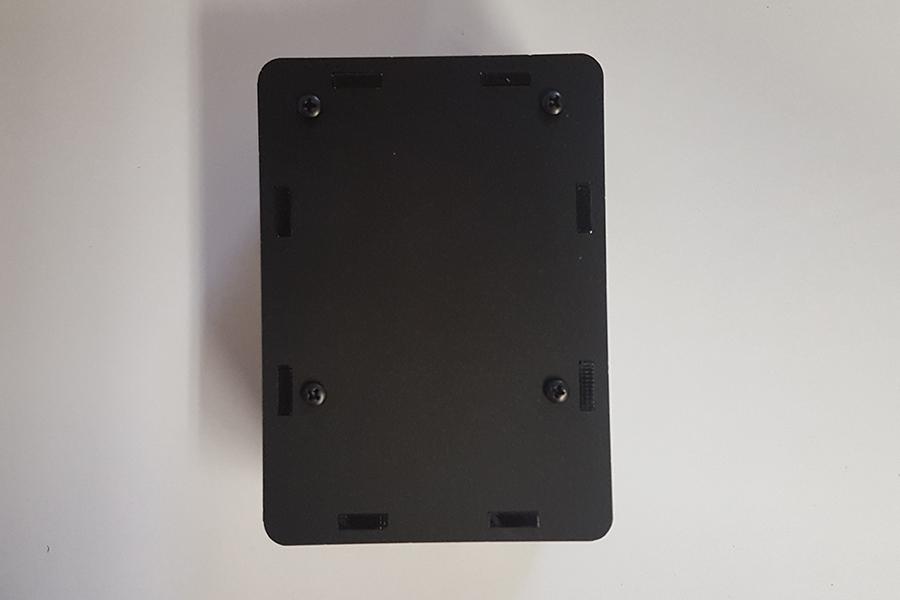

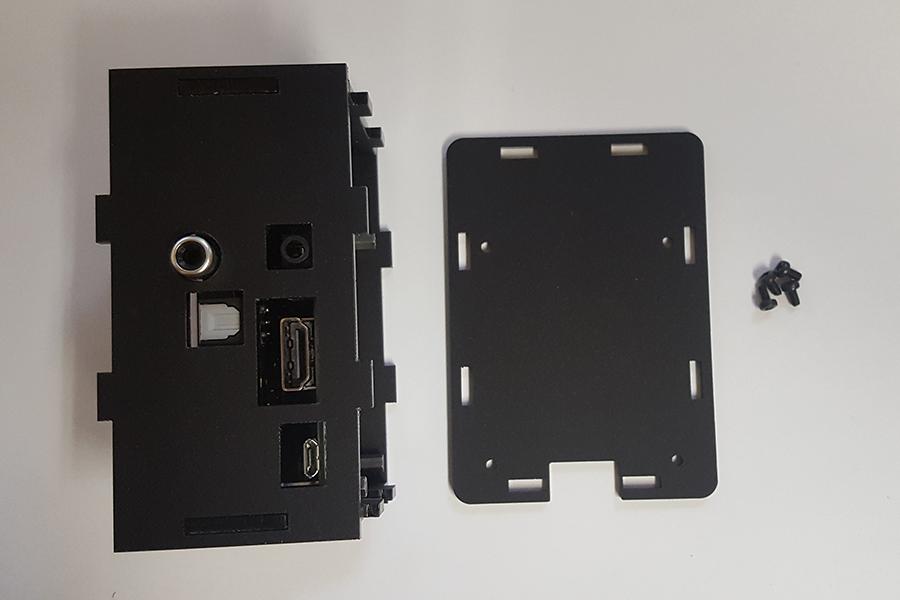

Maintenant, nous pouvons ajouter la plaque inférieure et sécuriser le Pi / Digi +. Ramassez soigneusement le Pi / Digi + avec ses plaques latérales et placez-le sur la plaque inférieure. Ramassez ensuite le tout, retournez-le et fixez-le avec les 4 vis noires.

blank

blank

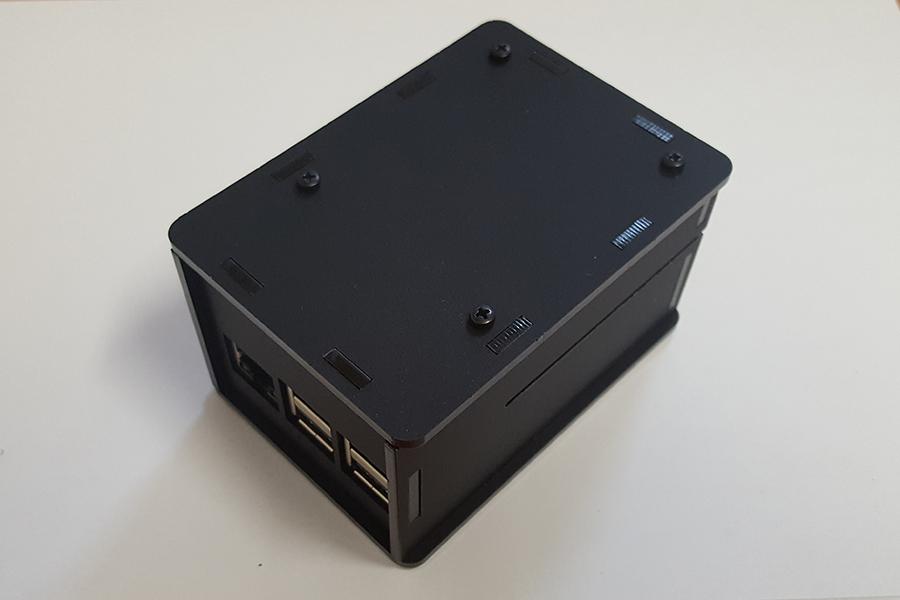

La dernière chose à faire maintenant est d’ajouter la plaque supérieure.

blank

blank

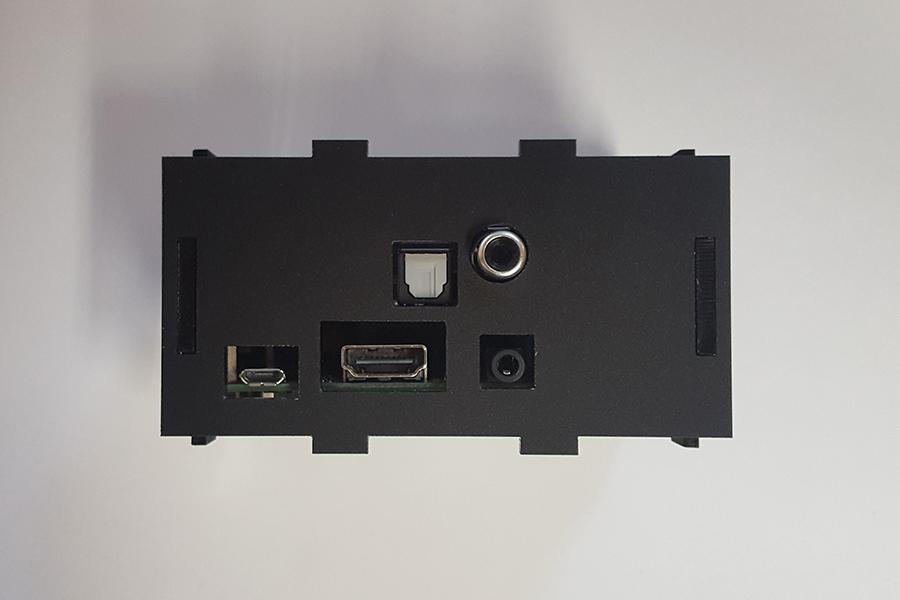

Terminé!
