Instructions d’assemblage de la vitrine tactile à écran tactile Raspberry Pi 7 “

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi A + / B + / 2
  • Écran tactile Raspberry Pi 7 “
  • 12x plaques acryliques
  • 6 vis M3 20 mm
  • 6x vis M3 6 mm
  • 6 entretoises M3 F / F 30 mm
  • 6x pieds en caoutchouc

Remarque: l’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

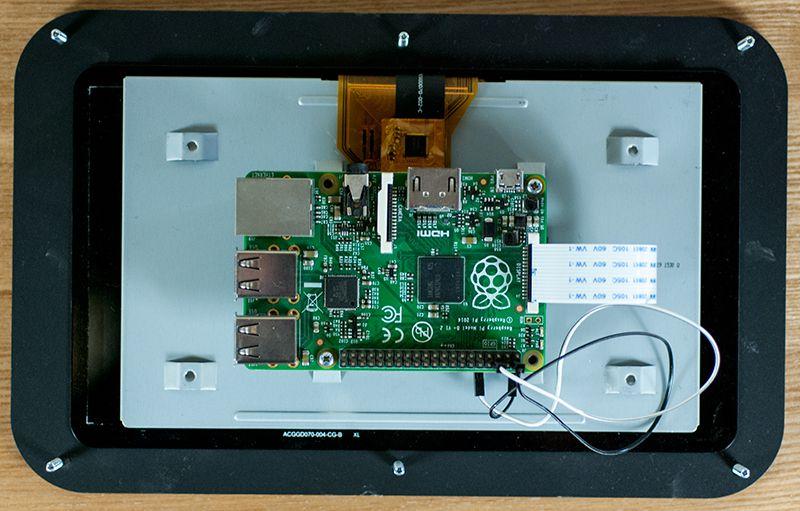

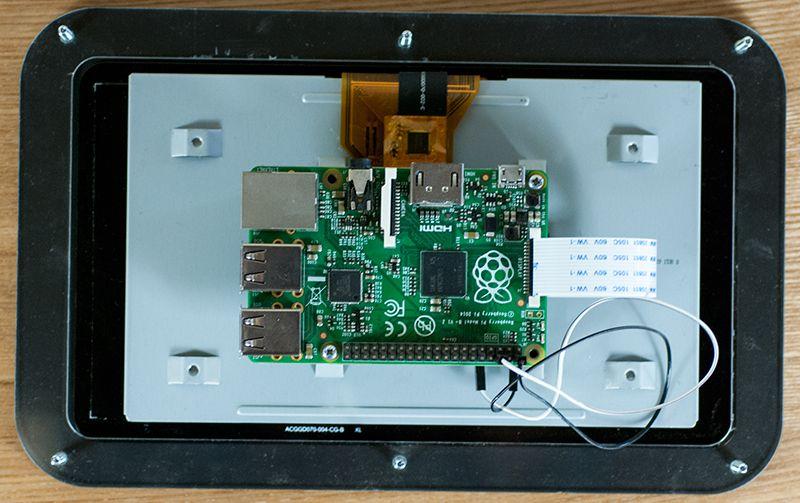

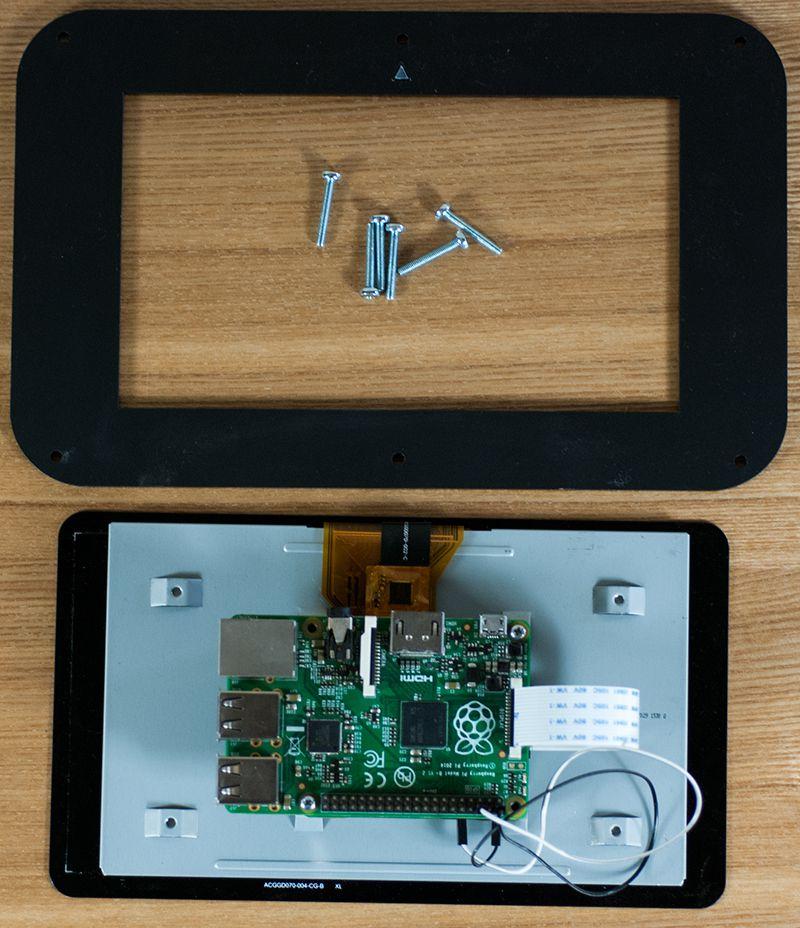

Prenez les 6 vis longues et la pièce en acrylique noir mat. Positionnez l’écran au centre et percez les vis. Il y a une marque triangluar à l’arrière de la pièce noire, cela va au “haut” du scren par ex. le même bord que le câble ruban orange.

Si vous le souhaitez, vous pouvez inclure n’importe quelle œuvre d’art et la pièce en acrylique avant si vous souhaitez personnaliser votre étui.

blank

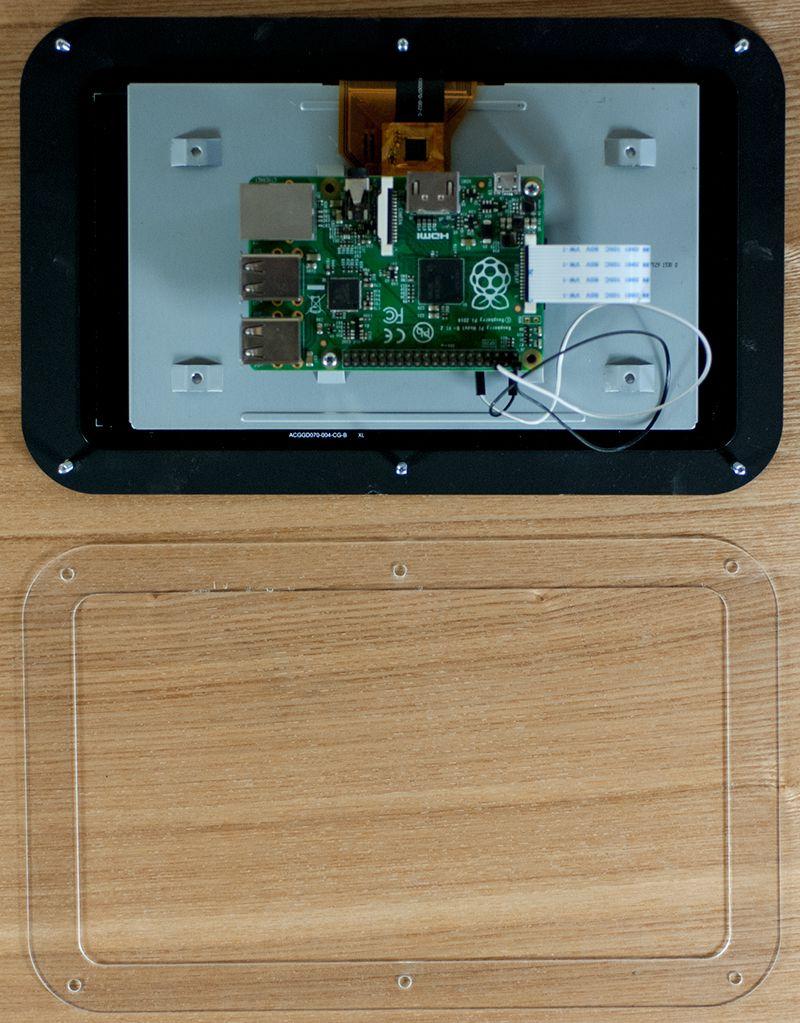

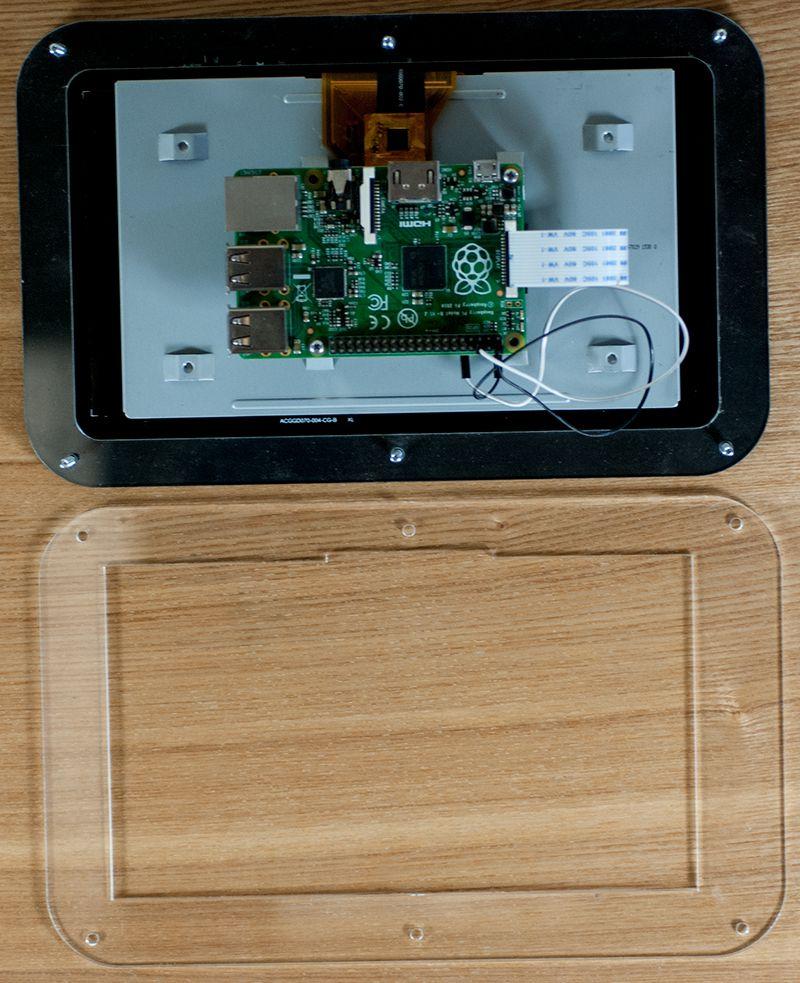

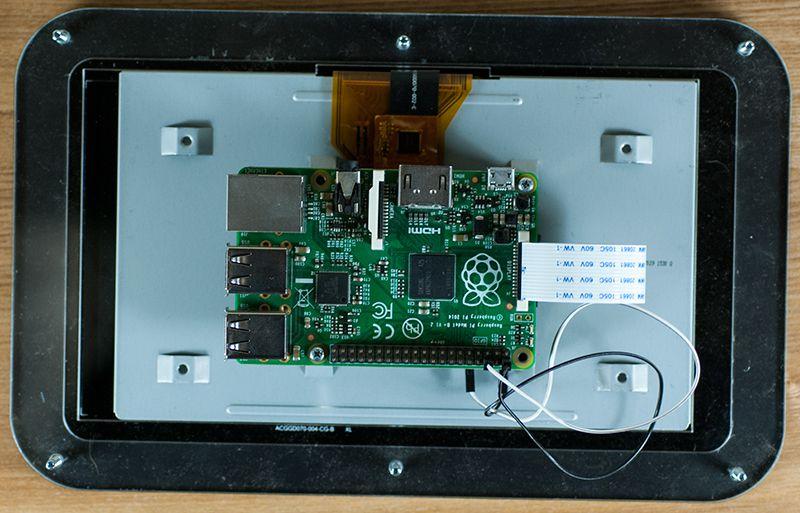

Ajoutez la pièce suivante. Il s’agit de la pièce acrylique transparente plus mince de 1,5 mm.

blank

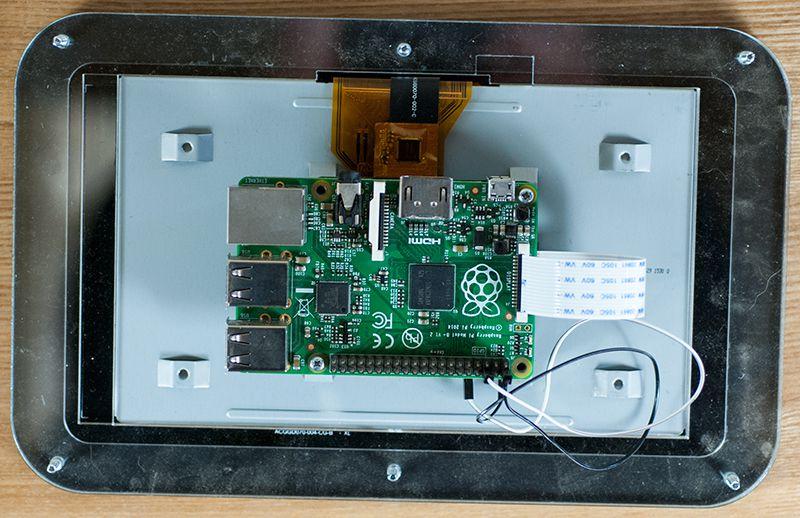

Équipé:

blank

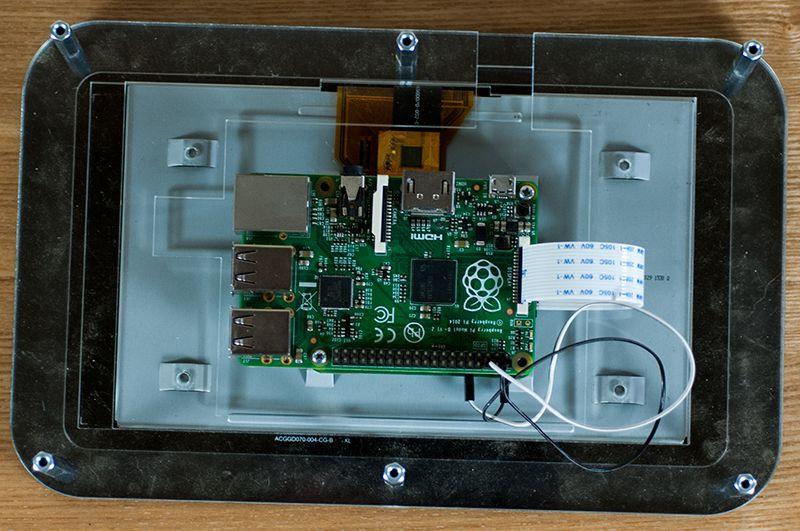

Et le suivant. . . . Il y a une encoche pour le ruban orange

blank

Équipé:

blank

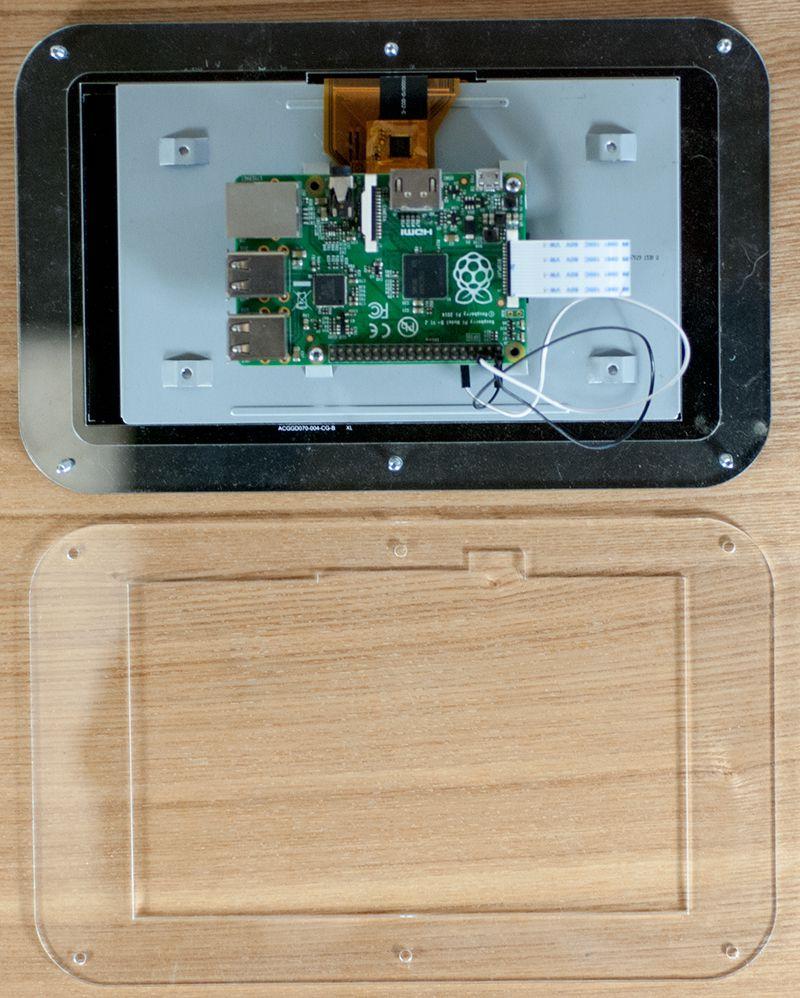

Ensuite, ajoutez la pièce suivante – Celui-ci a une encoche pour le câble Micro USB:

blank

Monté – Nous vous recommandons de le faire dans un environnement sans poussière. Vous pouvez voir les dangers de le faire sur le sol 🙂

blank

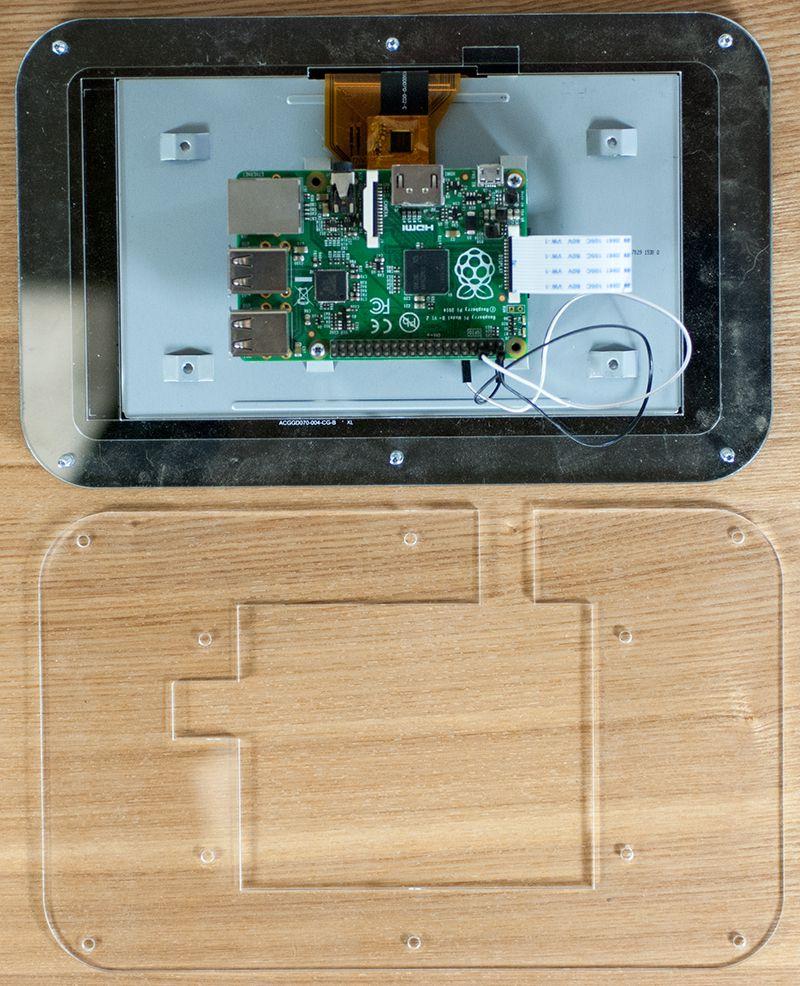

Ajoutez la pièce suivante, elle a de grandes encoches pour les câbles Micro USB et LAN

blank

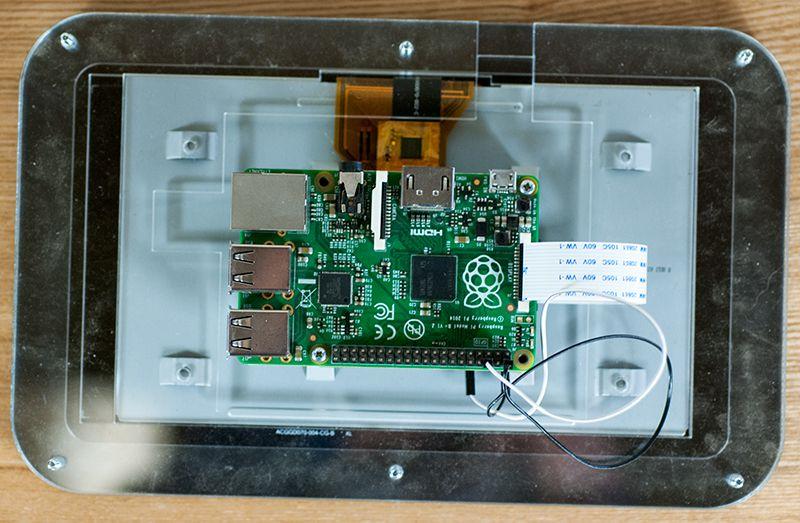

Équipé:

blank

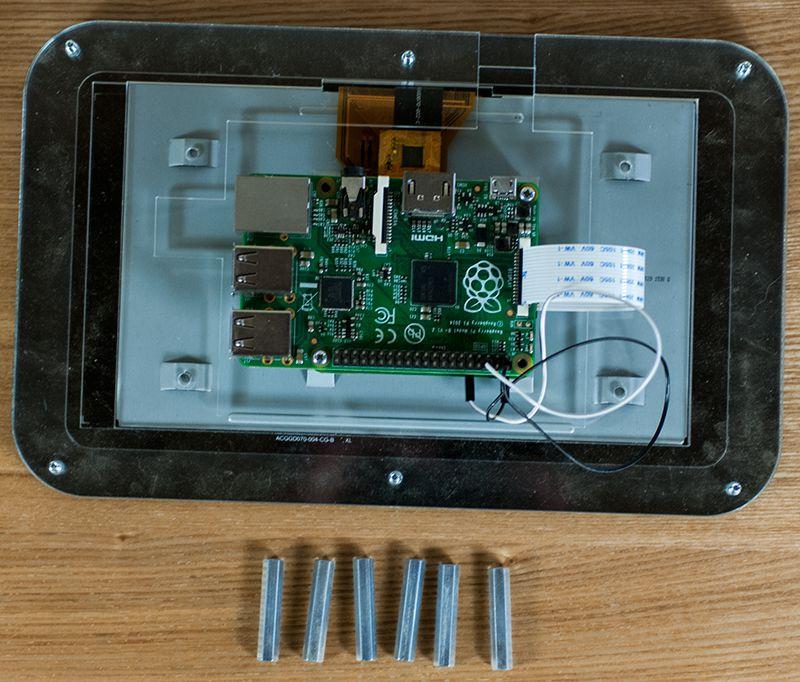

Visser les 6 entretoises M3

blank

Équipé:

blank

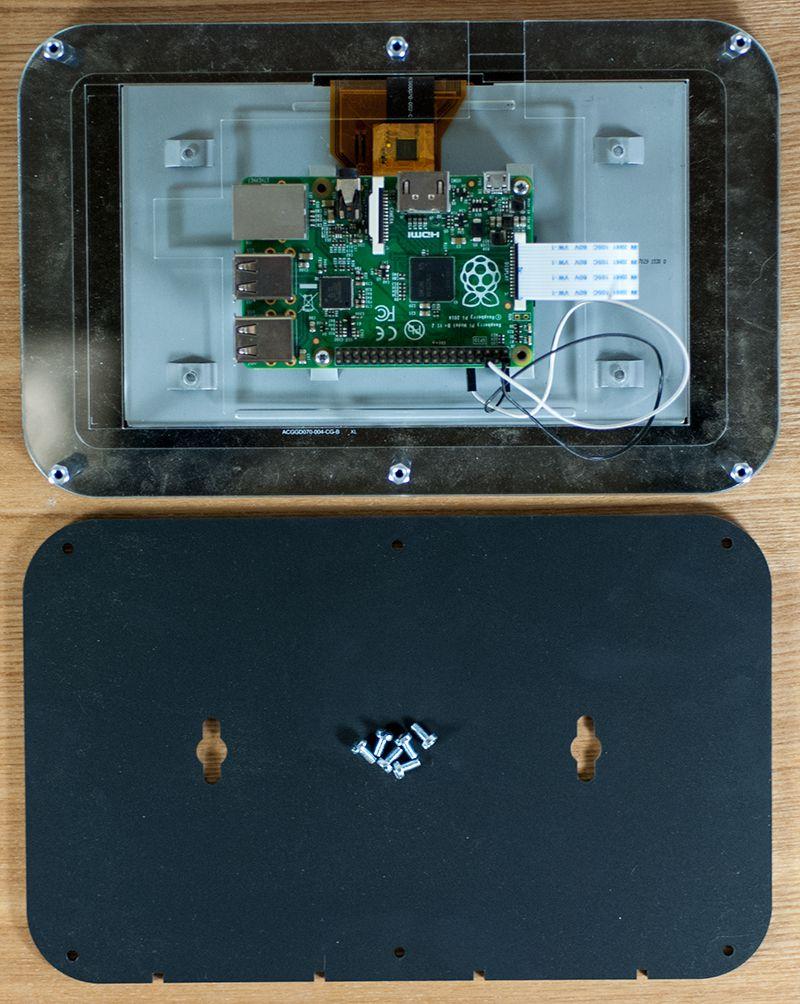

Ajoutez la dernière plaque arrière – Cela vient maintenant en clair pour que vous puissiez voir votre Pi!

blank

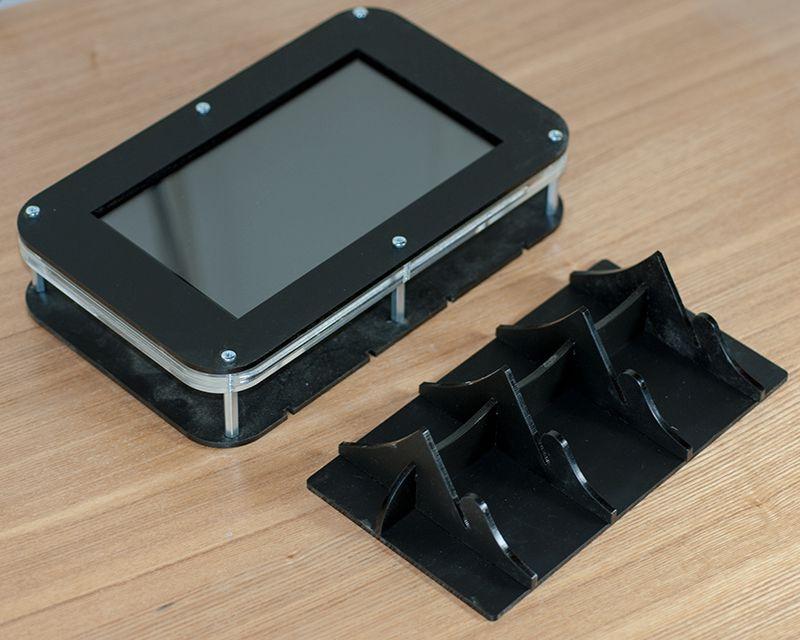

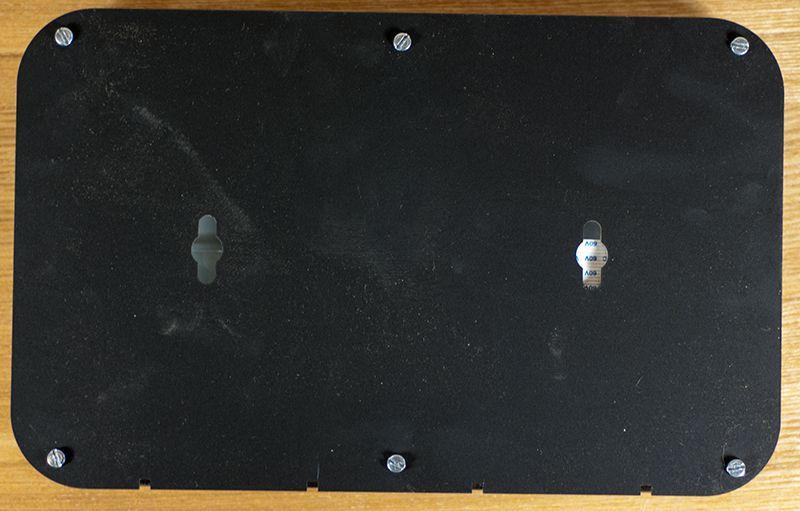

Ouf, c’est le boîtier assemblé!

blank

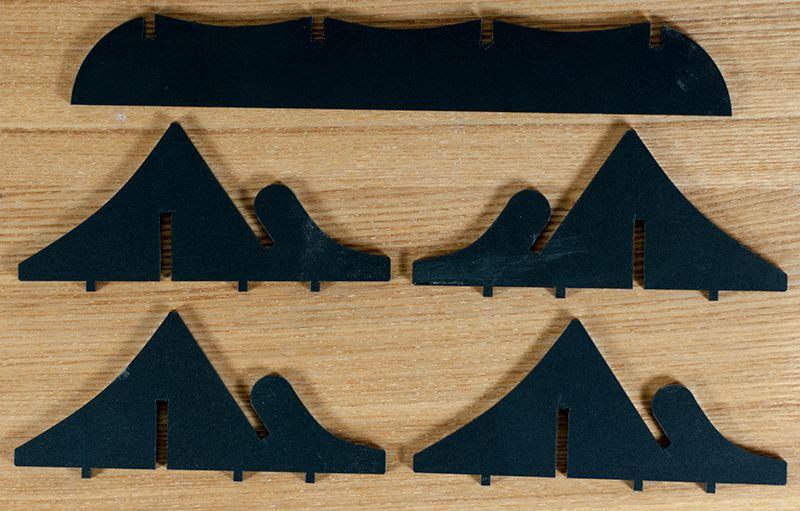

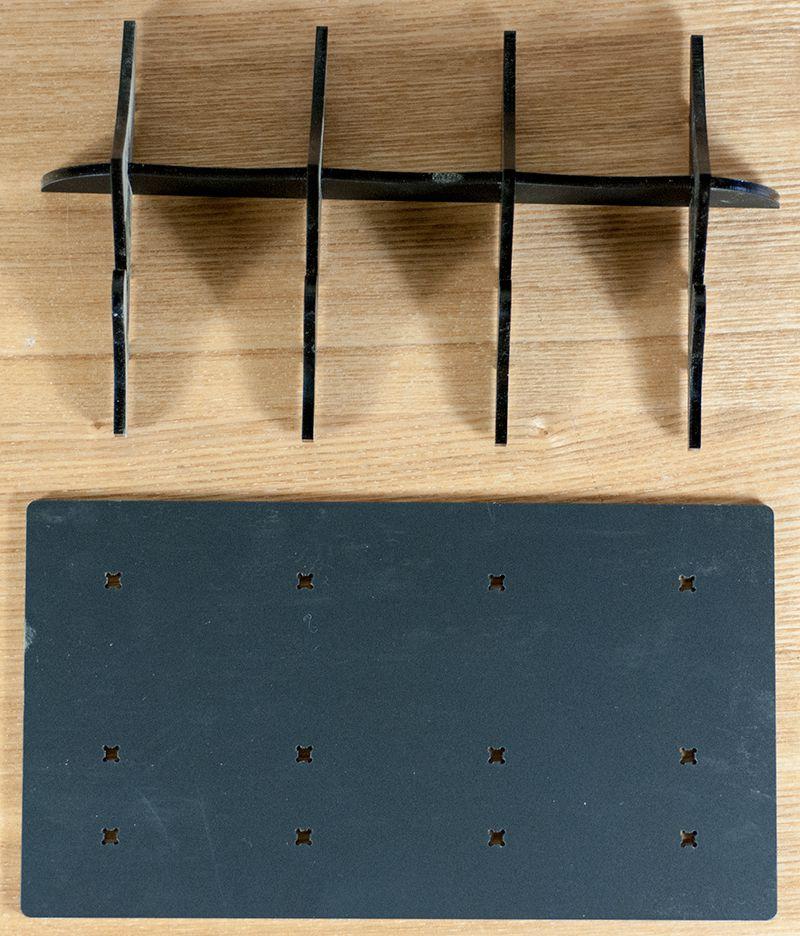

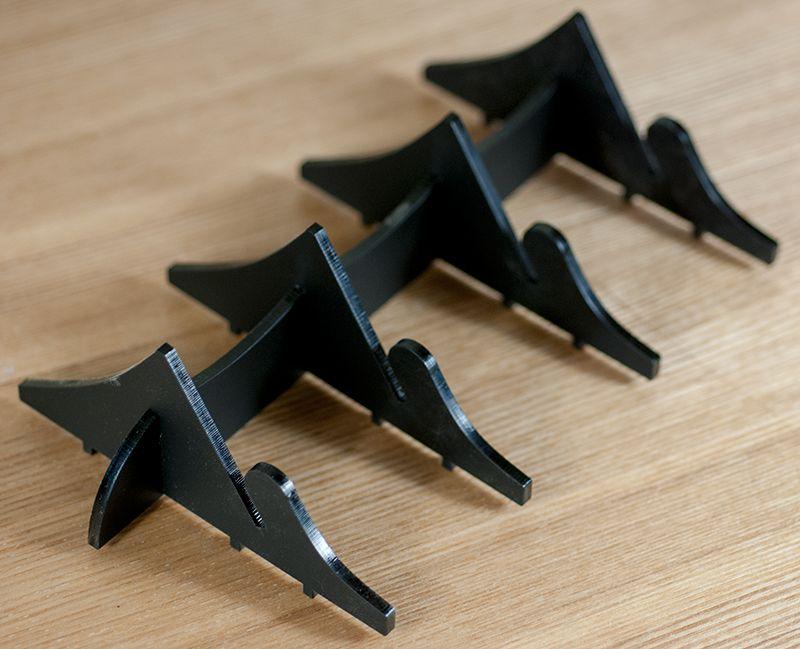

Maintenant, attachez le support ensemble:

blank

blank

blank

blank

blank

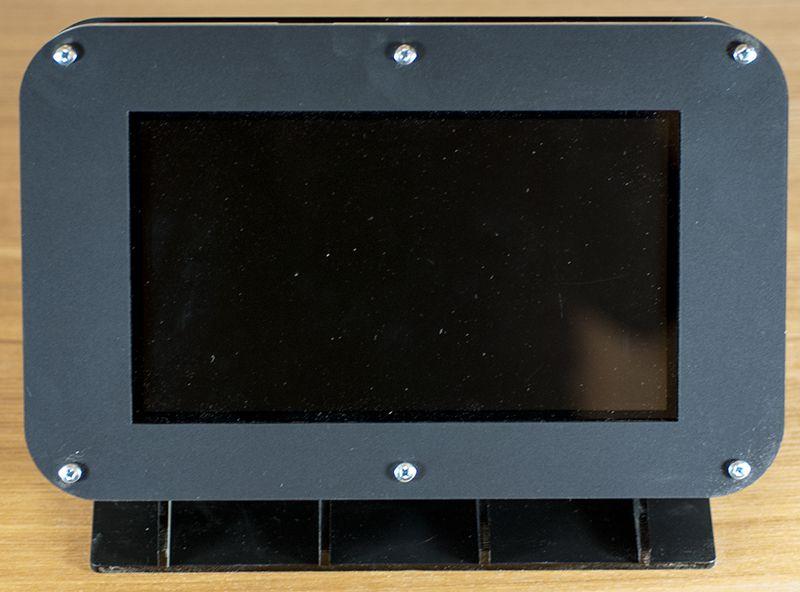

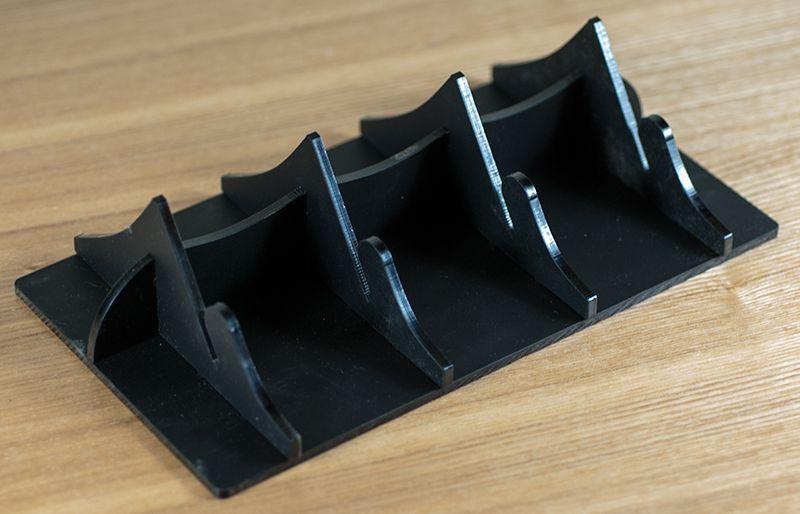

Il y a quatre encoches dans lesquelles le boîtier se glisse – Plop!

blank
