Guide de montage du boîtier Raspberry Pi 3 modèle A + VESA

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi 3 A +
  • Boîtier Raspberry Pi 3 A + VESA
  • 6x pièces en acrylique
  • 4x M2,5 x 8 mm M / F entretoises
  • 4x M2,5 x 20 mm F / F Stand Offs
  • 8x vis d’argent M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

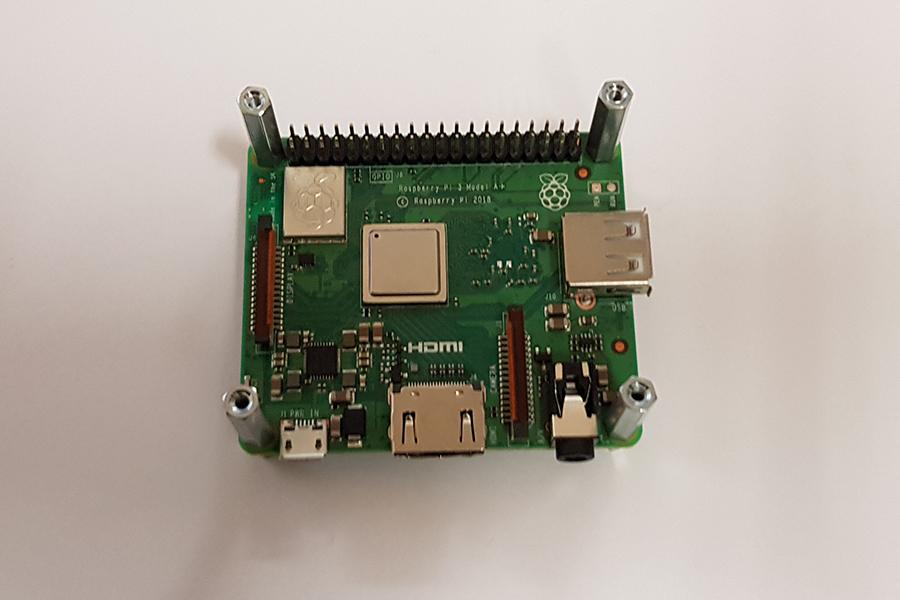

Insérez l’extrémité mâle des entretoises de 8 mm dans chacun des trous de montage sur le Pi à partir du dessous. Fixez en place avec les entretoises F / F de 20 mm, celles-ci devraient être sur le côté supérieur du Pi.

blank

blank

Maintenant, nous pouvons placer le Pi sur la plaque inférieure, en nous assurant que la fente SD sur le Pi s’aligne avec la découpe sur la plaque inférieure. Sécurise

blank

blank

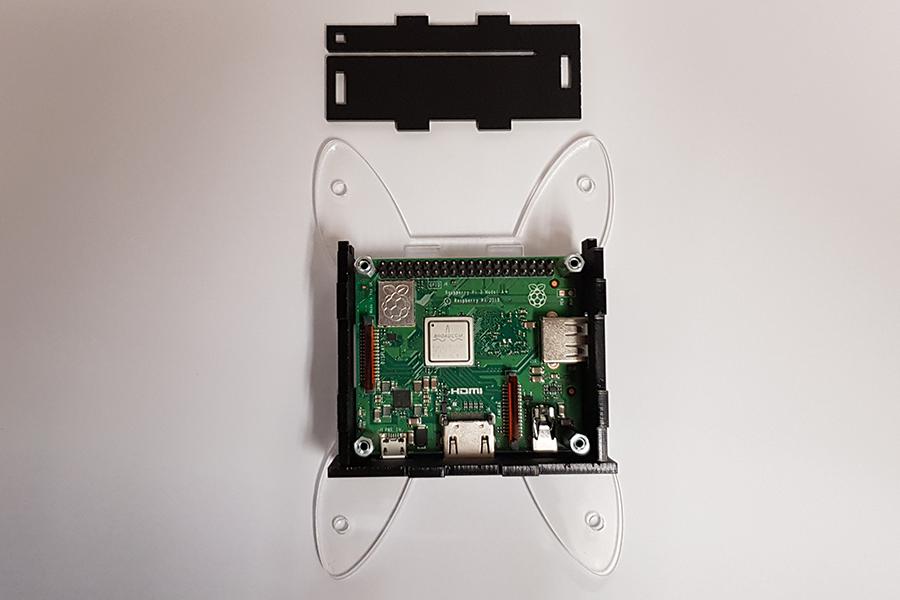

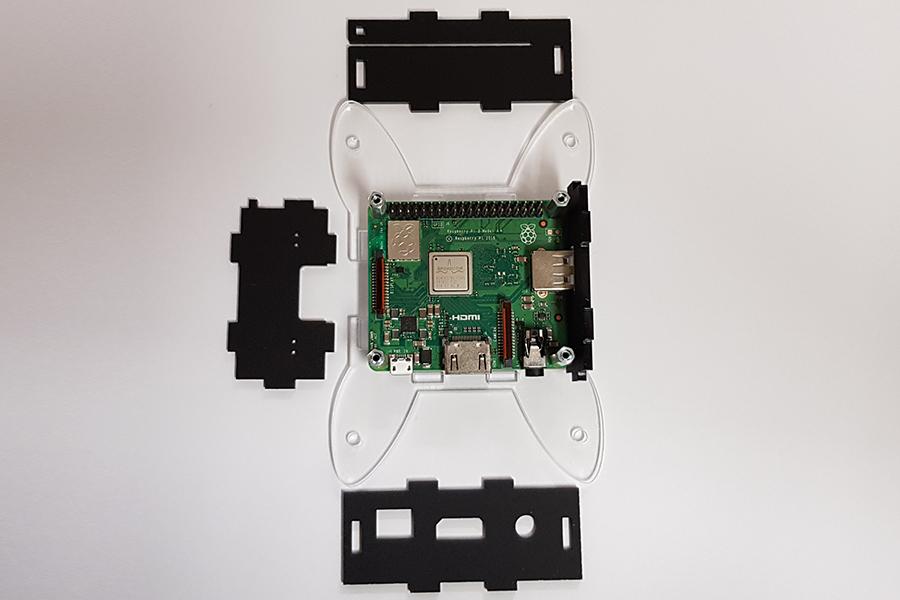

Il est temps d’ajouter les plaques latérales. En commençant par le côté USB, insérez chaque plaque en place.

blank

blank

blank

blank

blank

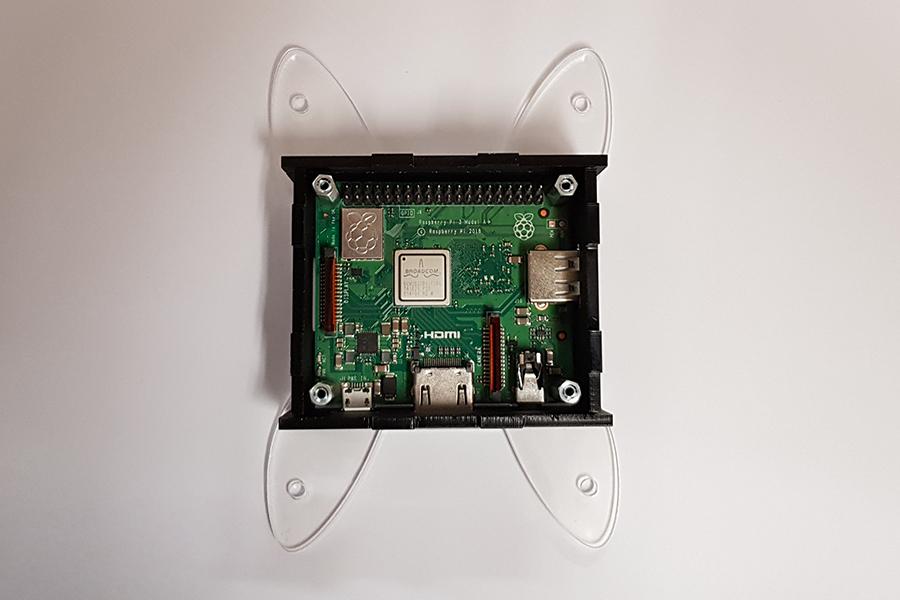

La dernière chose à faire est d’ouvrir le couvercle et de le fixer avec les vis restantes.

blank
