Boîtiers PIco UPS – Standard – Instructions de montage

Boitiers PIco UPS Standard Instructions de montage.jpgv1561726976
Boitiers PIco UPS Standard Instructions de montage.jpgv1561726976

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Onduleur PIco
  • 14x pièces acryliques noires
  • 2x pièces acryliques transparentes
  • 4x M2,5 x 8 mm M / F Stand Off
  • 5 x M2,5 x 13 mm F / F Stand Off
  • 4x M2,5 x 11 mm M / F Stand Off
  • 4x M2,5 x 18 mm M / F Stand Off
  • 10x M2.5 vis noire

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

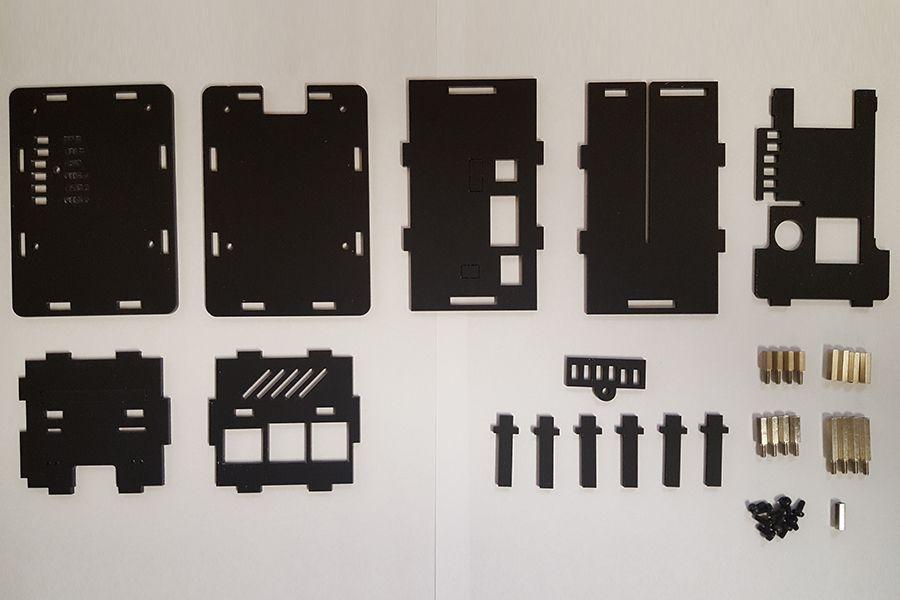

Voici les pièces du kit de valise:

Boitiers PIco UPS Standard Instructions de montage

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1592476204 975 Boitiers PIco UPS Standard Instructions de montage

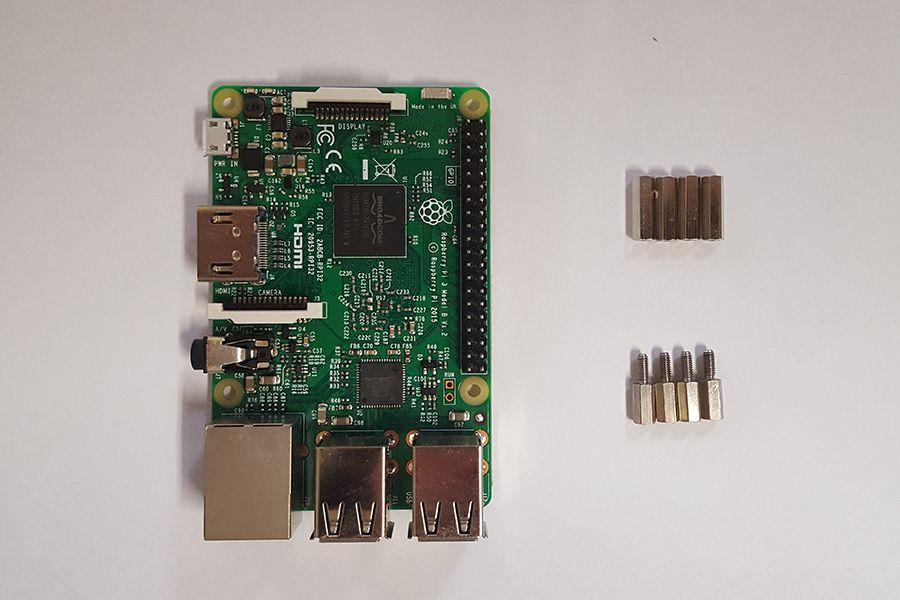

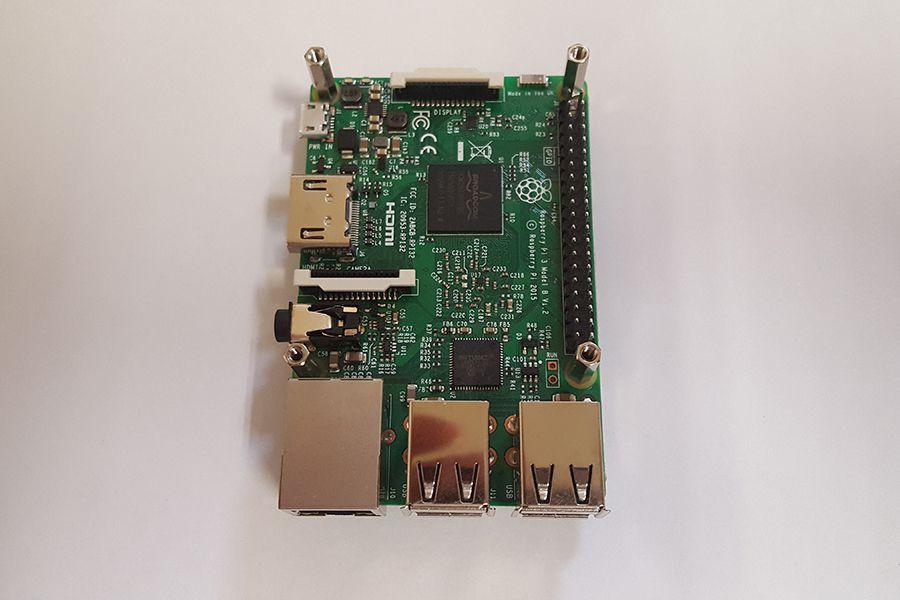

Fixez les supports de 13 mm F / F au sommet des trous de montage du Pi en insérant les supports de 8 mm M / F hors du bas du Pi.

1592476204 203 Boitiers PIco UPS Standard Instructions de montage

1592476204 773 Boitiers PIco UPS Standard Instructions de montage

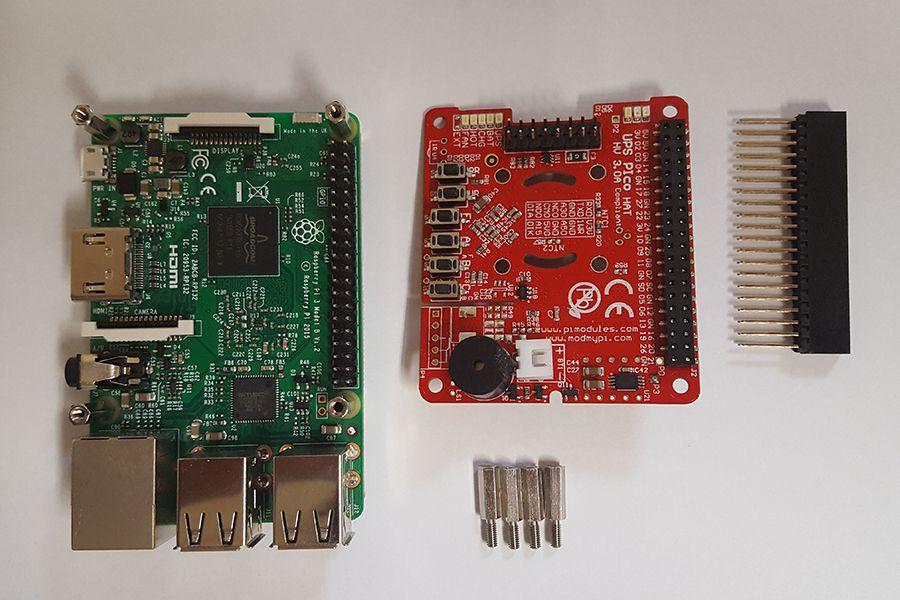

Nous devons maintenant attacher le PIco. Commencez par insérer l’en-tête à 40 broches du bas du PIco de sorte que les broches soient orientées vers le haut.

1592476204 543 Boitiers PIco UPS Standard Instructions de montage

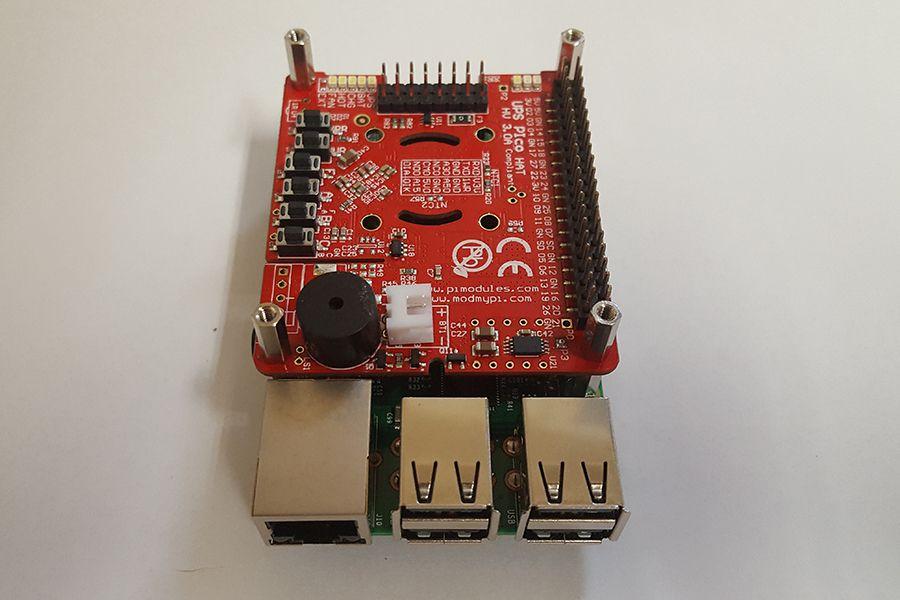

Fixez ensuite le PIco à l’en-tête GPIO du Pi et fixez-le à l’aide des entretoises M / F de 11 mm.

1592476204 69 Boitiers PIco UPS Standard Instructions de montage

1592476204 906 Boitiers PIco UPS Standard Instructions de montage

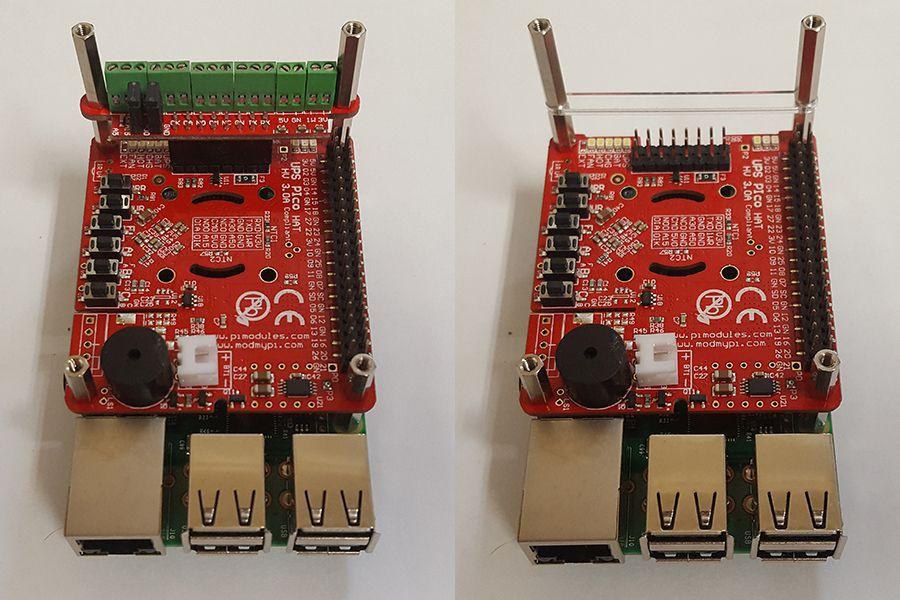

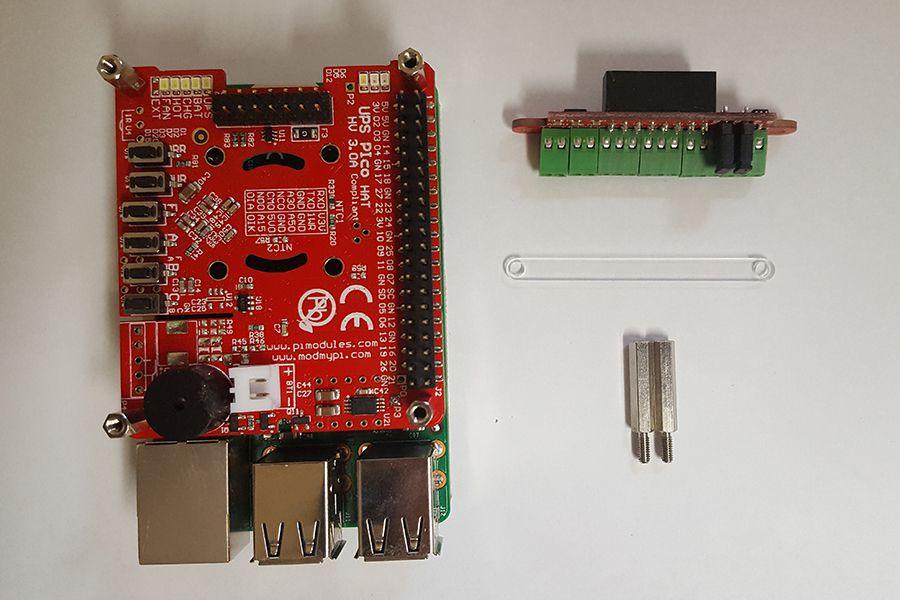

Si vous utilisez le PCB du bornier, fixez-le à l’en-tête du bornier du PIco et fixez-le à l’aide de deux des entretoises M / F de 18 mm. Si vous n’utilisez pas le PCB, fixez la pièce acrylique transparente droite.

1592476205 683 Boitiers PIco UPS Standard Instructions de montage

1592476205 309 Boitiers PIco UPS Standard Instructions de montage

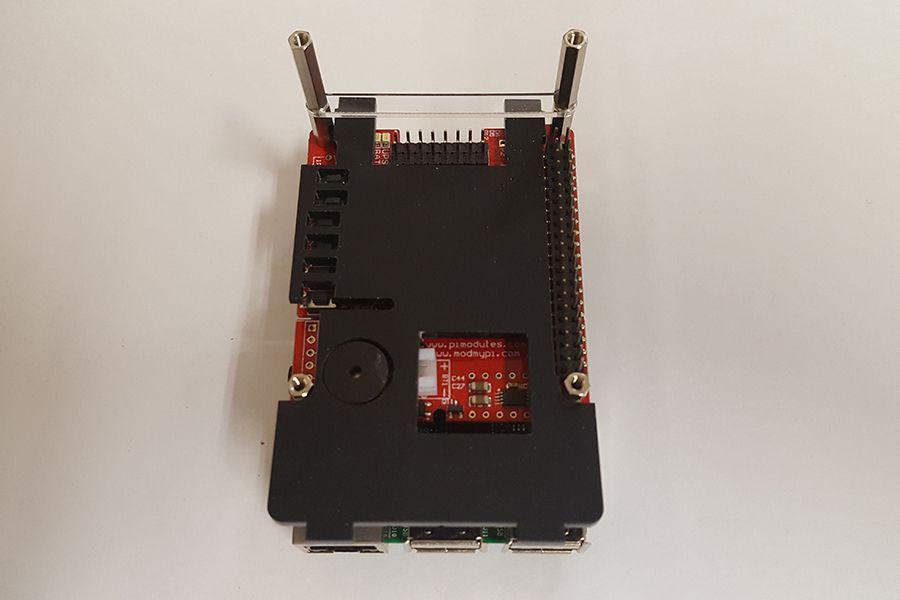

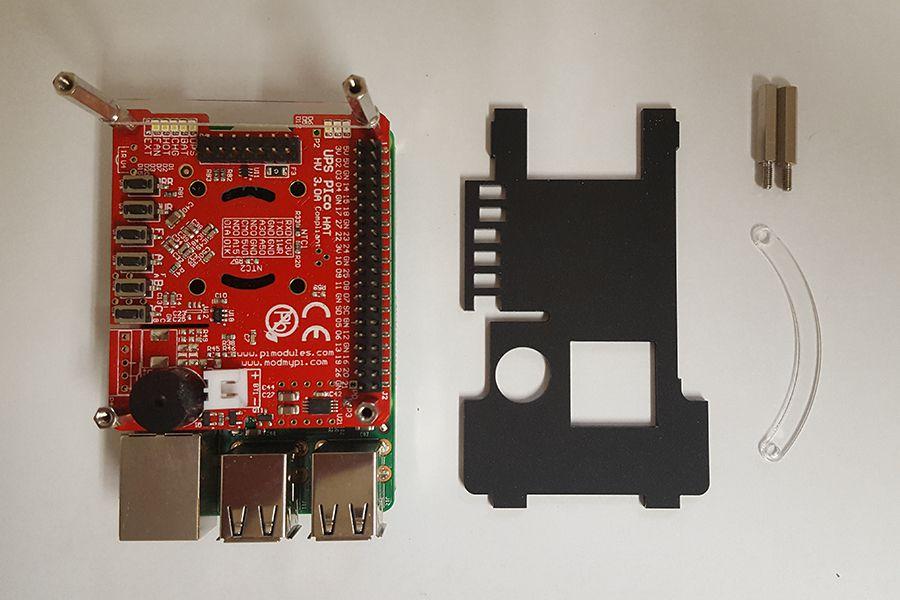

Maintenant, nous devons ajouter la plaque de batterie. Alignez simplement l’enceinte découpée avec l’enceinte du PIco et les 6 découpes de bouton avec les boutons. Il reste juste là pour l’instant, les plaques latérales le fixent plus tard.

1592476205 175 Boitiers PIco UPS Standard Instructions de montage10

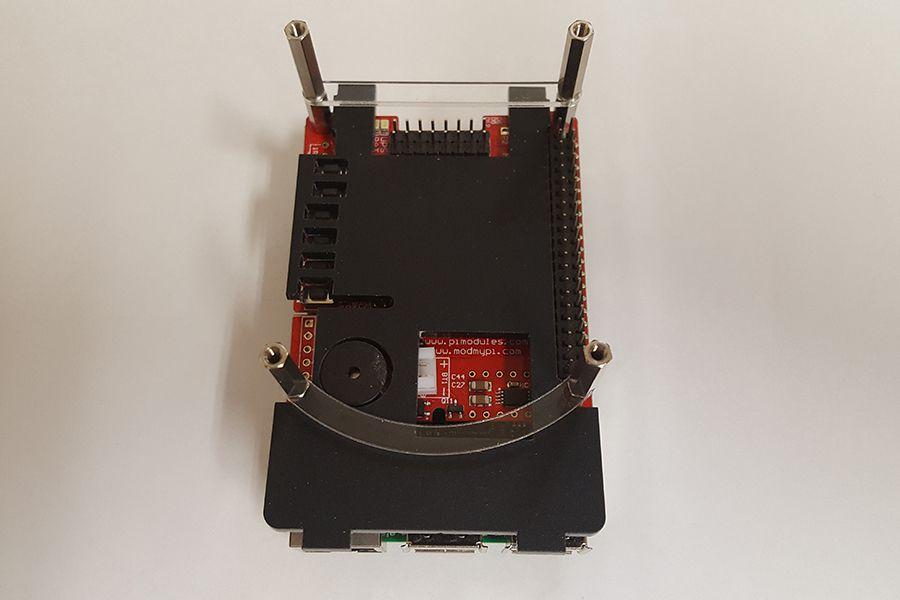

Ensuite, ajoutez la pièce en acrylique transparent incurvé et fixez-la à l’aide des deux entretoises M / F 18 mm restantes. Assurez-vous que l’acrylique transparent se courbe vers les ports USB du Pi.

1592476205 163 Boitiers PIco UPS Standard Instructions de montage

1592476205 530 Boitiers PIco UPS Standard Instructions de montage

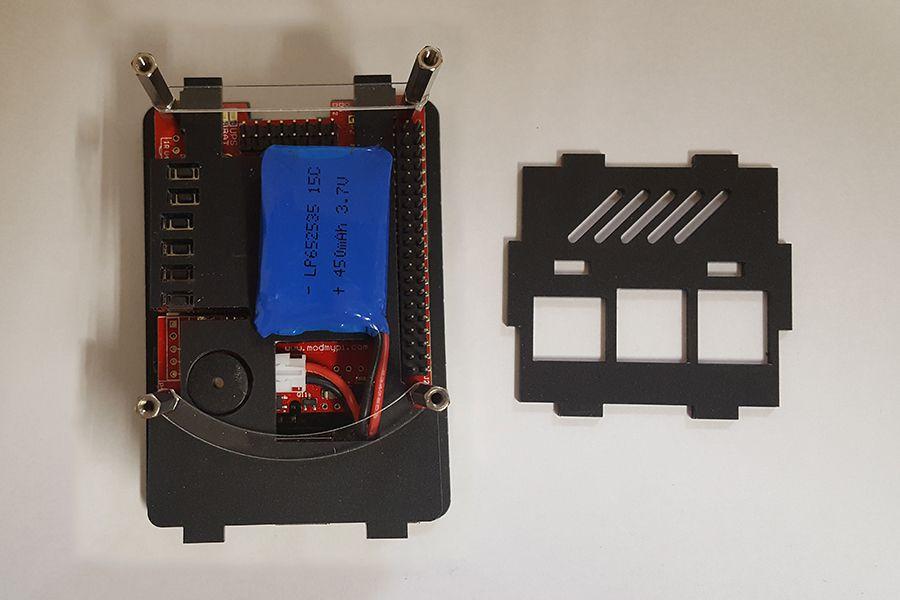

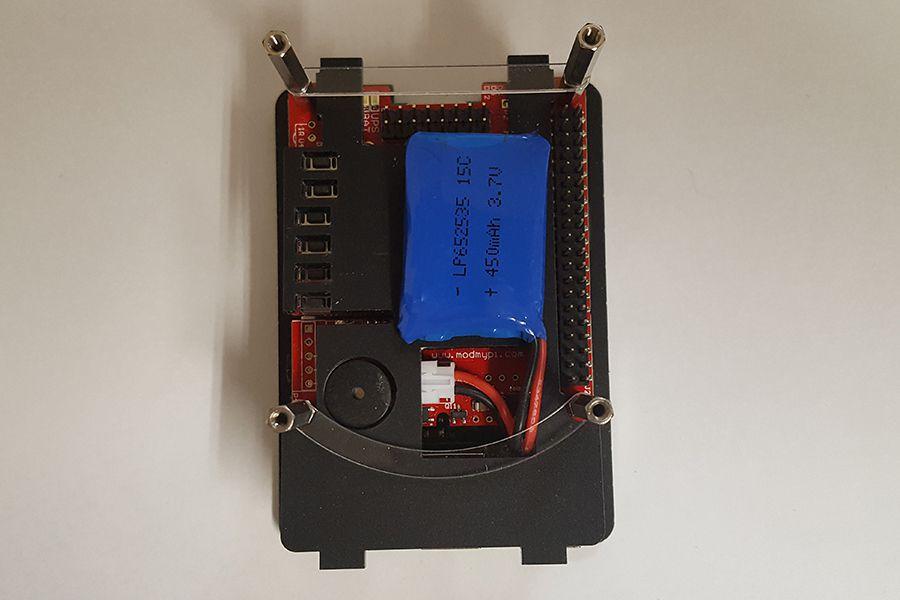

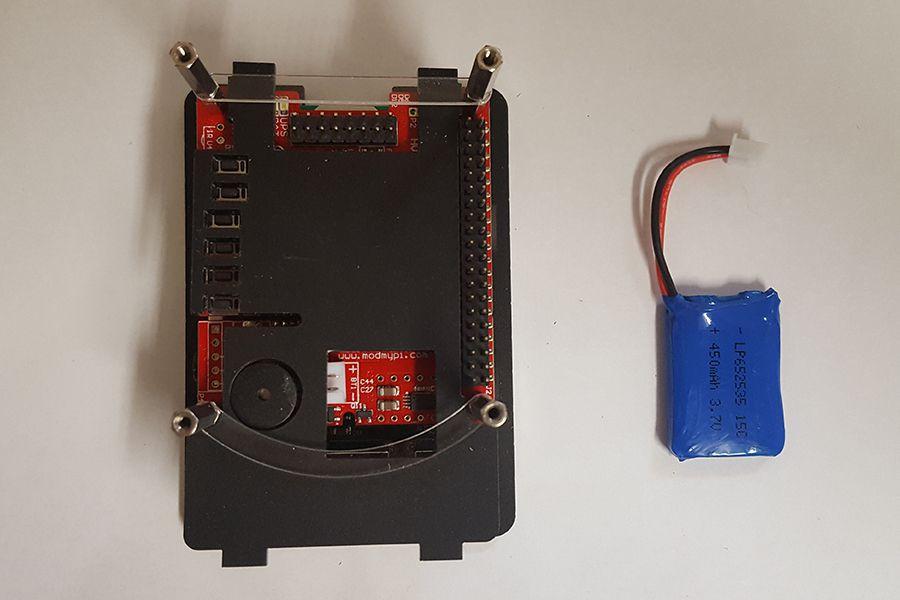

Net, branchez votre batterie et fixez-la à la plaque de batterie à l’aide du ruban adhésif sur la batterie.

1592476205 295 Boitiers PIco UPS Standard Instructions de montage

1592476205 90 Boitiers PIco UPS Standard Instructions de montage

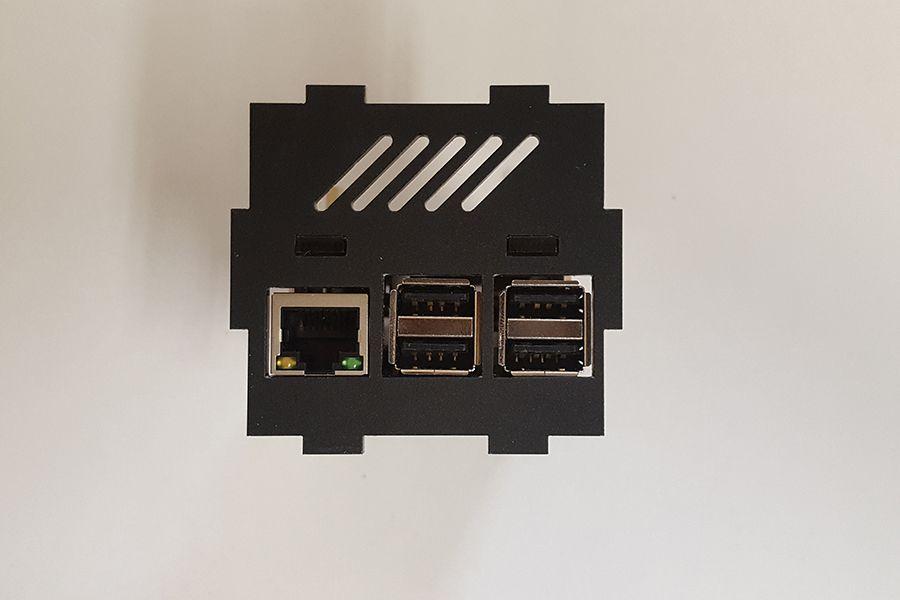

Nous allons maintenant commencer à ajouter les plaques latérales. Cela peut être un peu fastidieux et nécessite un peu de patience. Commencez avec la plaque du port Ethernet / USB.

1592476206 334 Boitiers PIco UPS Standard Instructions de montage

1592476206 222 Boitiers PIco UPS Standard Instructions de montage

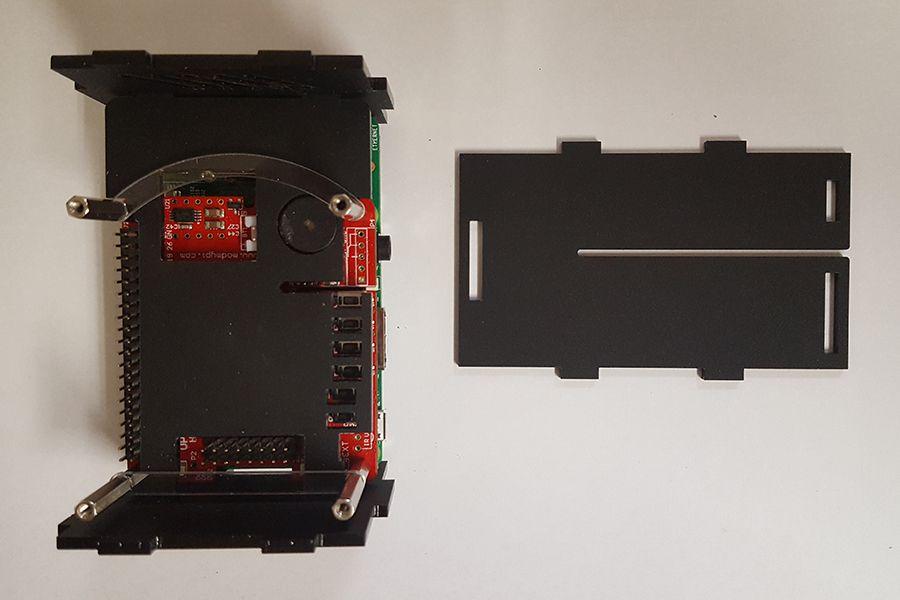

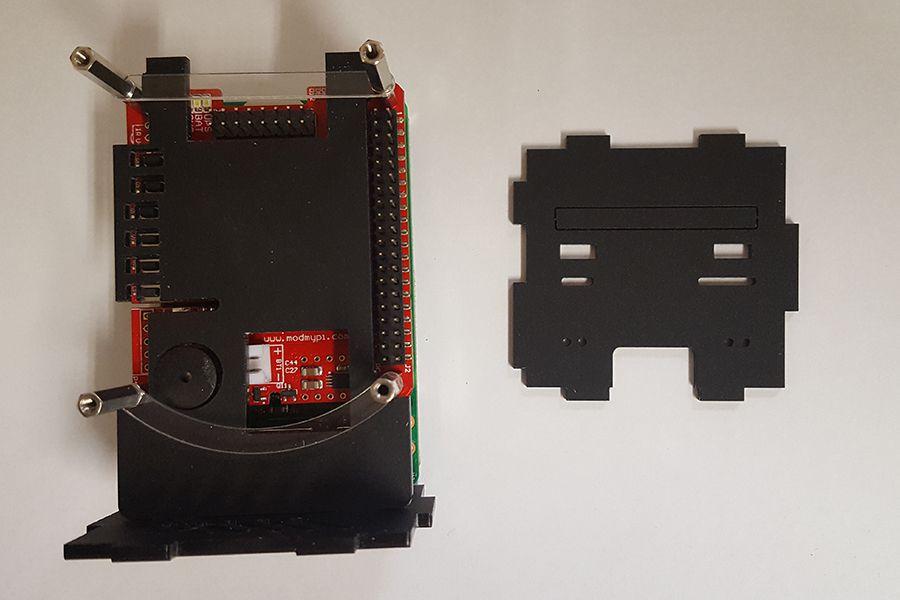

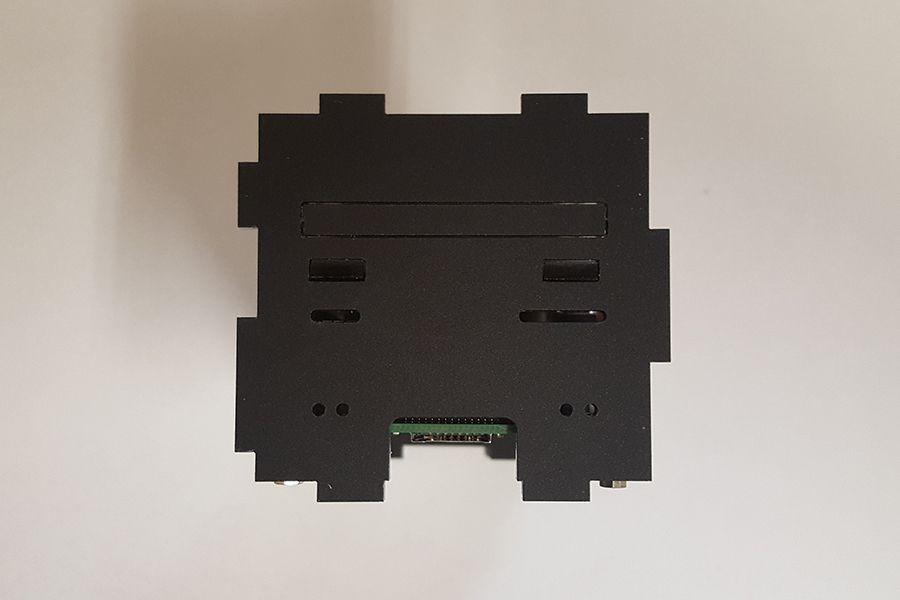

La plaque de la fente pour carte SD.

1592476206 811 Boitiers PIco UPS Standard Instructions de montage

1592476206 773 Boitiers PIco UPS Standard Instructions de montage

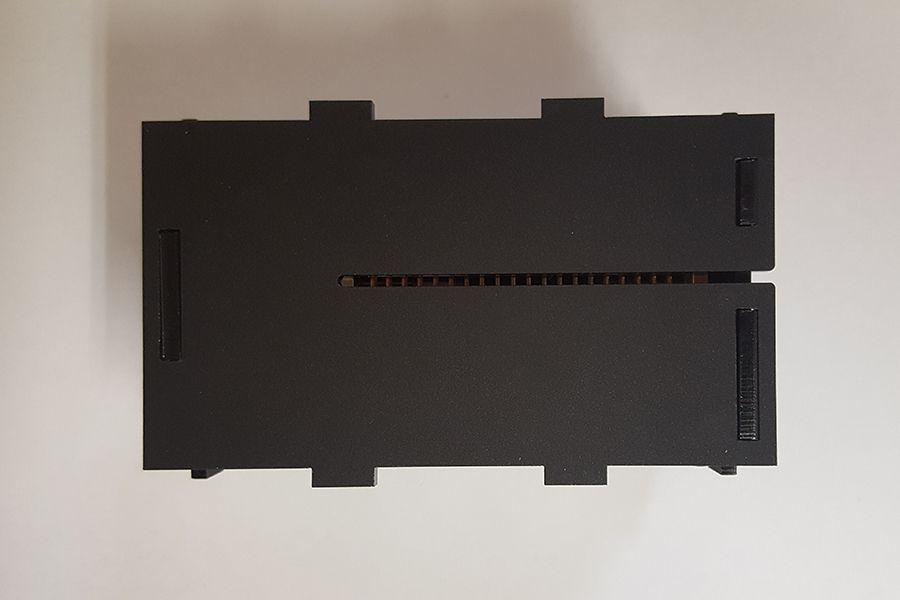

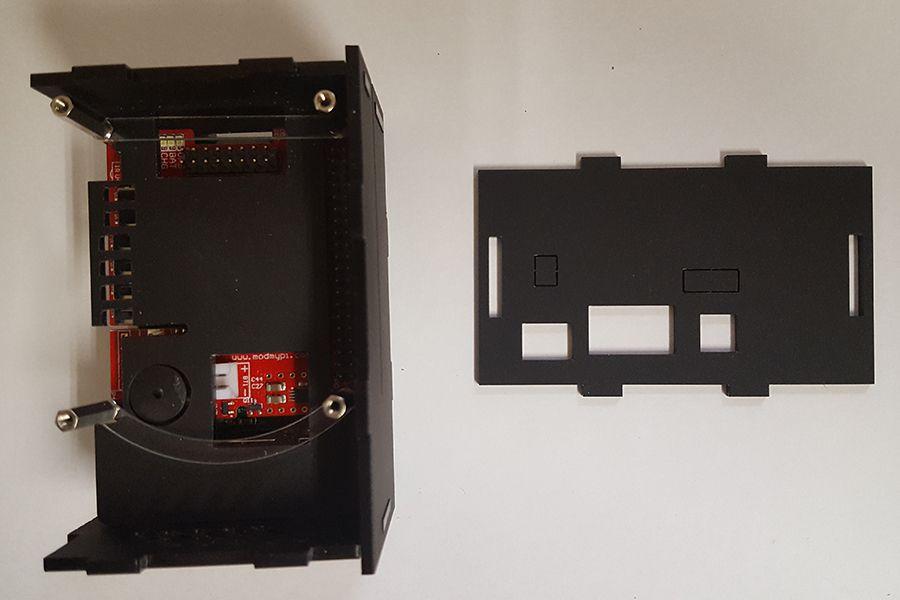

Ajoutez ensuite la plaque latérale GPIO.

1592476206 387 Boitiers PIco UPS Standard Instructions de montage

1592476206 877 Boitiers PIco UPS Standard Instructions de montage

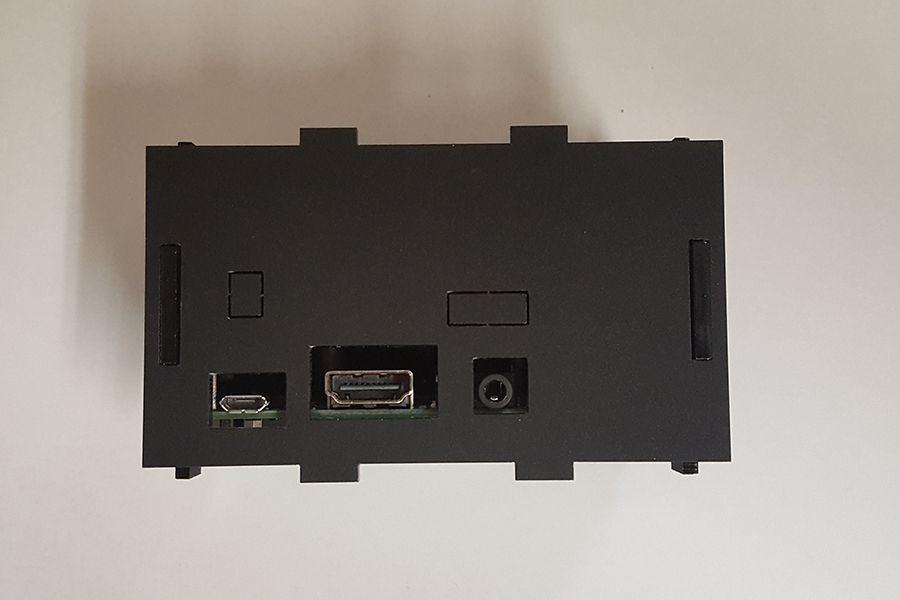

Et enfin la plaque latérale USB Power / HDMI.

1592476206 887 Boitiers PIco UPS Standard Instructions de montage

À ce stade, vous voudrez peut-être mettre une bande élastique autour du boîtier pour le maintenir en place.

1592476206 758 Boitiers PIco UPS Standard Instructions de montage

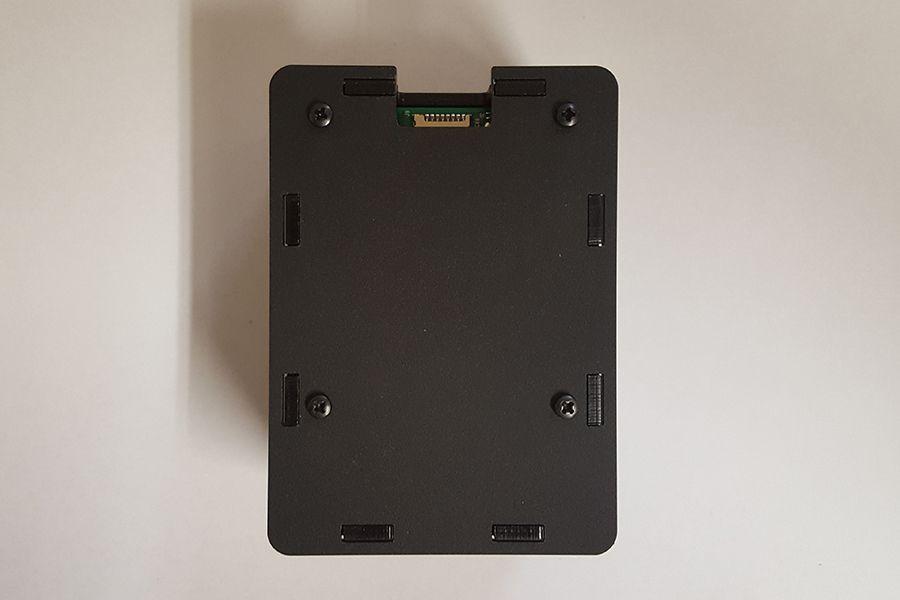

Avec la plaque inférieure correctement alignée à plat sur la table. Soulevez le boîtier et placez-le sur la plaque inférieure. Ramassez soigneusement le tout, retournez-le et fixez la plaque inférieure avec quatre vis noires.

1592476206 482 Boitiers PIco UPS Standard Instructions de montage

1592476207 667 Boitiers PIco UPS Standard Instructions de montage

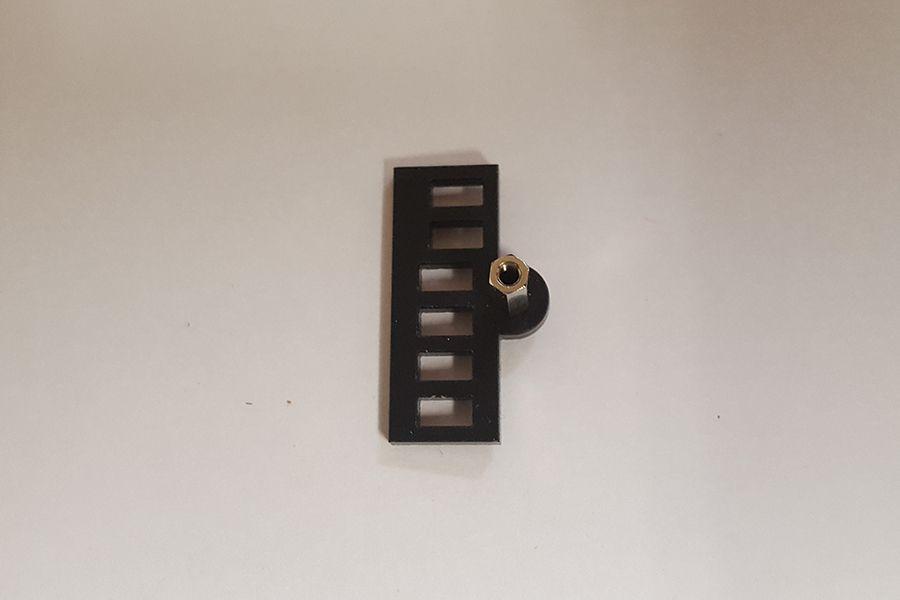

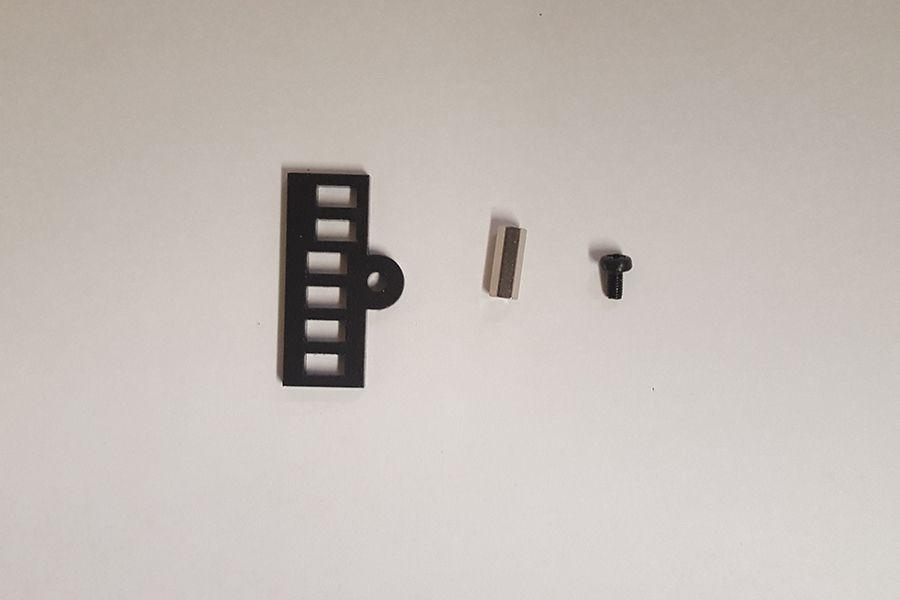

Fixez le support de 13 mm F / F rémanent au porte-bouton. Assurez-vous de vérifier l’orientation avec les images.

1592476207 765 Boitiers PIco UPS Standard Instructions de montage

1592476207 245 Boitiers PIco UPS Standard Instructions de montage

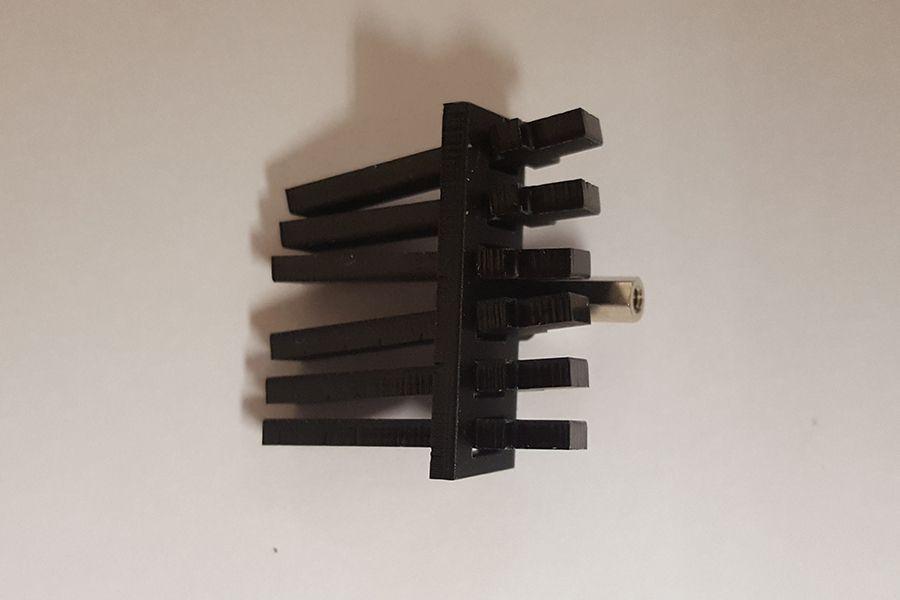

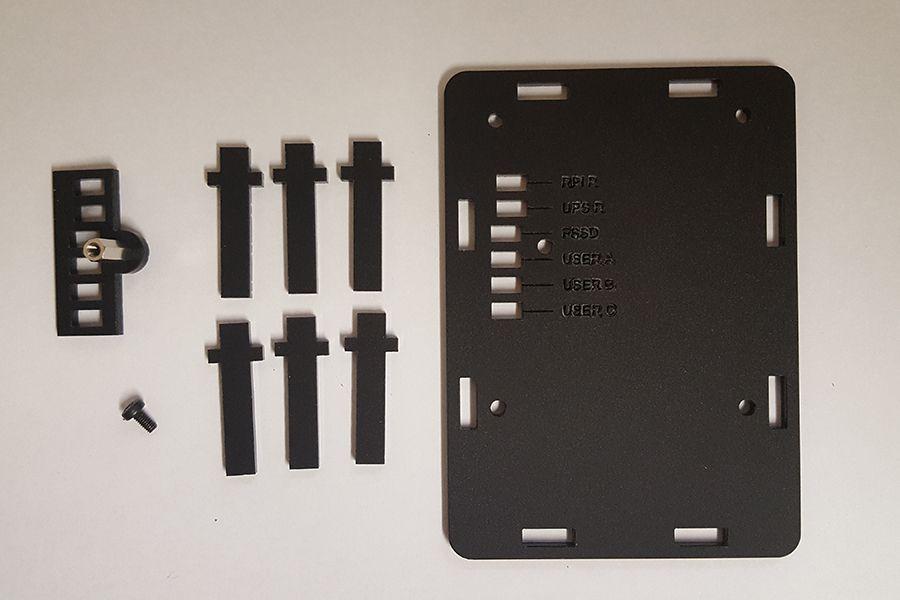

Insérez chacun des boutons dans le porte-bouton, en vous assurant que les petits bras des boutons sont du même côté que le support.

1592476207 191 Boitiers PIco UPS Standard Instructions de montage

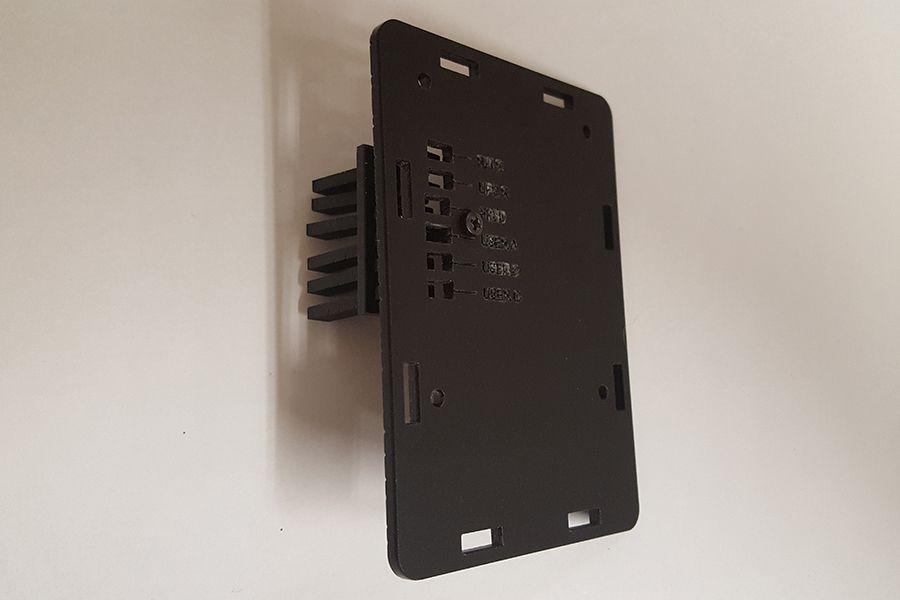

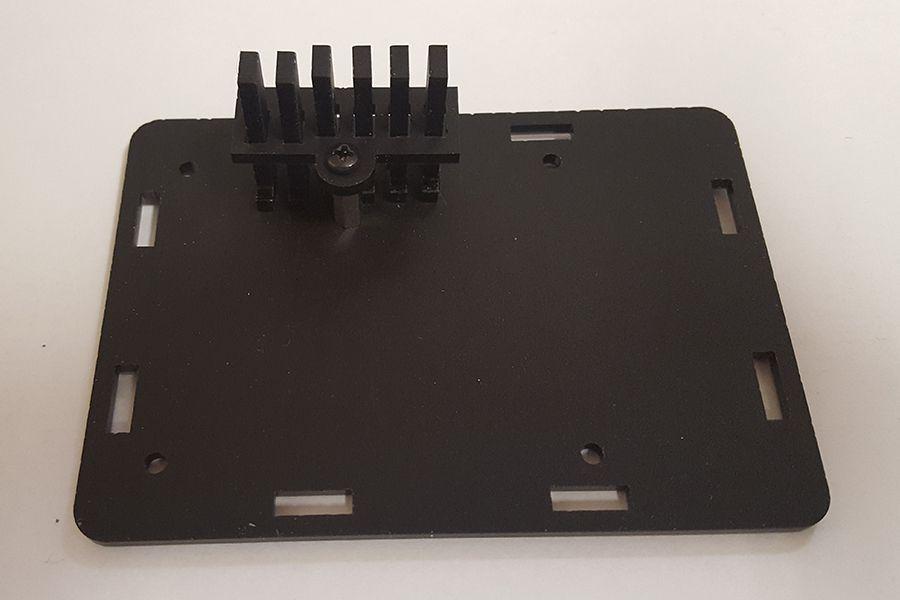

Ensuite, attachez soigneusement le support à la plaque supérieure. Assurez-vous que les boutons sont alignés correctement avec les trous de la plaque supérieure.

1592476207 175 Boitiers PIco UPS Standard Instructions de montage

1592476207 188 Boitiers PIco UPS Standard Instructions de montage

1592476207 843 Boitiers PIco UPS Standard Instructions de montage

Nous devons maintenant fixer la plaque supérieure au reste du boîtier. Cette étape est un peu délicate, mais avec quelques tremblements, cela ira de pair.

Avec le haut de la plaque supérieure face à la table (pieds bouton vers le haut), saisissez l’ensemble du boîtier et retournez-le sur le dessus de la plaque supérieure.

Commencez par aligner les deux pépins sur le côté des boutons.

Agitez soigneusement l’étui pour obtenir tous les pépins sur les côtés pour s’adapter.

1592476207 210 Boitiers PIco UPS Standard Instructions de montage

1592476208 418 Boitiers PIco UPS Standard Instructions de montage

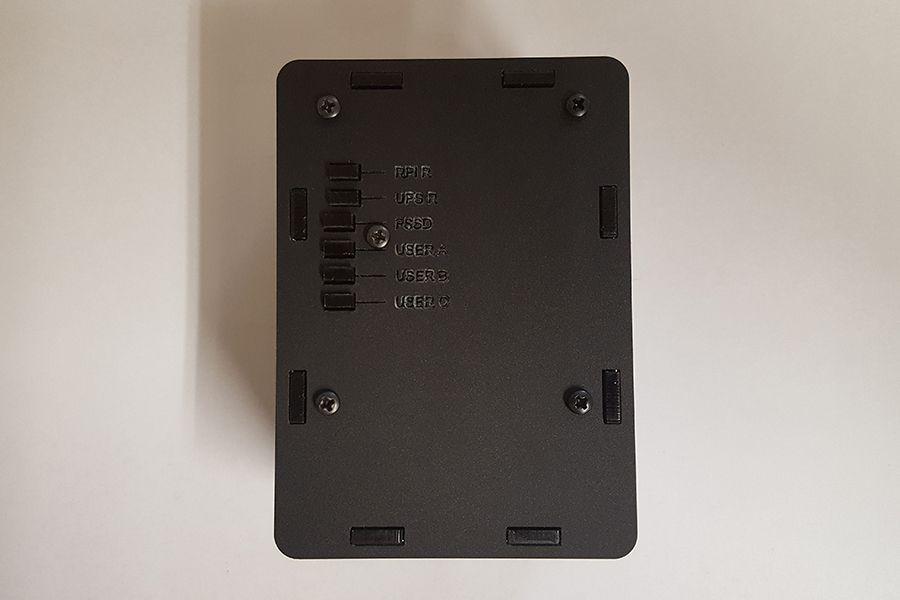

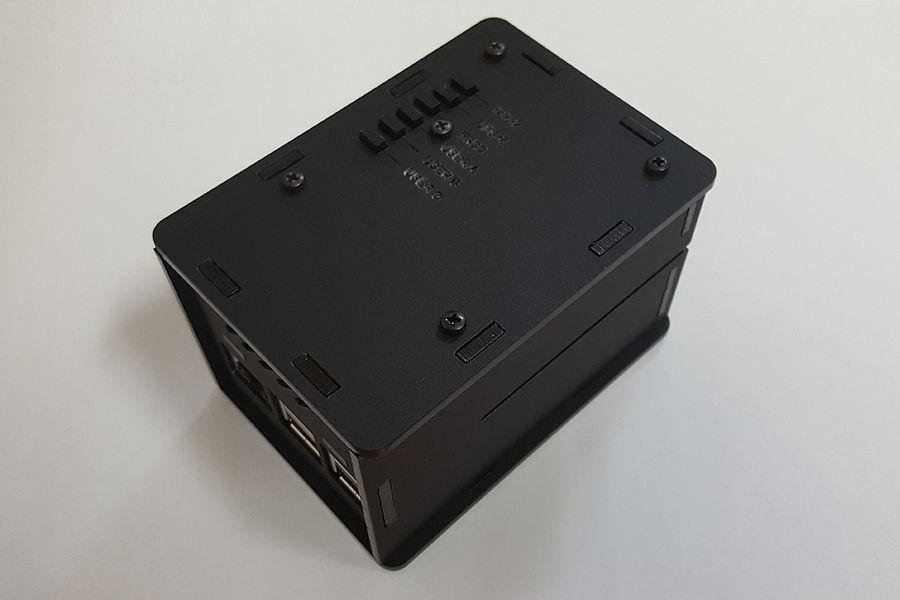

Maintenant, retournez le tout et fixez la plaque supérieure à l’aide des quatre vis noires restantes.

1592476208 388 Boitiers PIco UPS Standard Instructions de montage

1592476208 806 Boitiers PIco UPS Standard Instructions de montage
