ZeroSeg de Raspberryme.com / Homme moyen pour le Raspberry Pi – test

Zero Seg (bare board)

Il y a quelque temps, Raspberryme.com a annoncé le lancement de la carte d’extension ZeroSeg pour le Raspberry Pi. J’en ai commandé un mais ce n’est que maintenant que j’ai réussi à le souder et à jouer. Alors, voyons ce que vous obtenez.

Il s’agit d’une carte complémentaire de taille zéro qui abrite deux écrans à 7 segments à 4 caractères fonctionnant à partir d’une puce intégrée MAX7219CNG. Il se présente sous forme de kit et nécessite une soudure. Quoi? Je t’entends pleurer. Soudure? Courez vers les collines! Maintenant, calmez-vous, ce n’est pas si mal! ? En tant que kit, c’est une bonne quantité de soudure, mais c’est ce que j’appellerais la soudure de niveau débutant. Pour être franc, la partie la plus difficile est de déterminer quelle résistance est laquelle! Tous les composants ont leur place et les instructions de montage [PDF] sont absolument de premier ordre. Richard Saville (Average Man) qui a conçu la carte connaît clairement le marché Pi – nous ne sommes pas tous des experts et nous avons besoin d’instructions claires pour mettre les choses ensemble. Les instructions sont fortement illustrées de photographies et l’ordre dans lequel vous devez travailler est clairement indiqué.

Il est livré avec une bibliothèque de logiciels et les instructions pour l’installer.

Alors qu’est-ce que j’en ai pensé?

Le matériel est excellent. Comme indiqué précédemment, les instructions pour souder le tout ensemble sont de premier ordre avec des photographies et un ordre de montage clair et sensé. Tout s’emboîte bien et vous auriez du mal à obtenir un morceau de papier de soie entre les deux écrans à 7 segments: ils sont si bien ajustés. La partie la plus difficile de l’assemblage d’une carte avec une puce est de faire en sorte que les jambes de la puce s’adaptent dans la prise (ou directement dans la carte s’il n’y a pas de prise). Cela s’avère être le cas avec cette carte, et l’astuce consiste à «  rouler  » la puce sur une surface plane et à pousser les pattes petit à petit jusqu’à ce que vous obteniez une bonne correspondance avec la douille ou les trous. Je n’ai eu aucun problème à assembler le ZeroSeg: attention au fer à souder et tout ira bien.

L’installation du logiciel est simple, avec des instructions claires, mais un petit peu manuel à mon goût et j’aurais aimé voir un simple script téléchargeable transmis au shell. C’est juste une préférence personnelle, cependant, et les instructions fonctionnent très bien.

La bibliothèque de logiciels est bonne et il existe de nombreux exemples pour vous aider à afficher le texte, faire défiler le texte et utiliser les boutons. Les boutons sont encore plus faciles à utiliser si vous utilisez GPIO Zero plutôt que RPi.GPIO droit, mais aucun exemple n’est donné. Peut-être que cela pourrait être ajouté pour plus de simplicité, mais encore une fois, je n’ai pas vraiment de plaintes.

Conclusion

Si vous cherchez un moyen d’afficher du texte et des chiffres simples, c’est une bonne solution, en particulier au prix de seulement 10 £. Sachez que certains caractères (par exemple W et M) sont remplacés par des traits de soulignement car il n’est tout simplement pas possible de les afficher sur des écrans à 7 segments. Le ZeroSeg fonctionne donc mieux comme un affichage strictement numérique. Richard a fait un bel exemple d’utilisation du ZeroSeg pour afficher les statistiques de son blog WordPress que vous pouvez voir ici. Je suis vraiment content d’avoir eu l’occasion de regarder ce module complémentaire, et j’ai hâte de trouver une bonne utilisation pour celui-ci attaché à un Pi Zero, peut-être monté sur le mur d’une manière ou d’une autre!

Le ZeroSeg est disponible à l’achat chez Raspberryme.com pour 10 £.

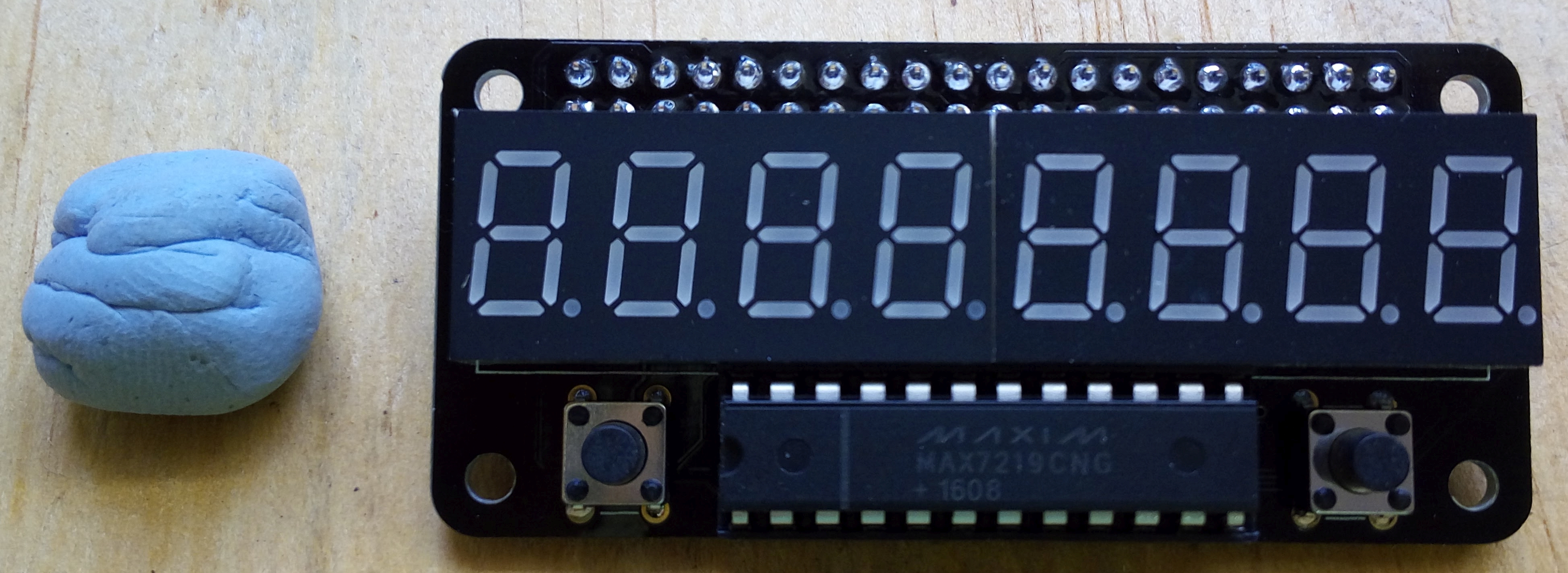

ZeroSeg tout soudé
