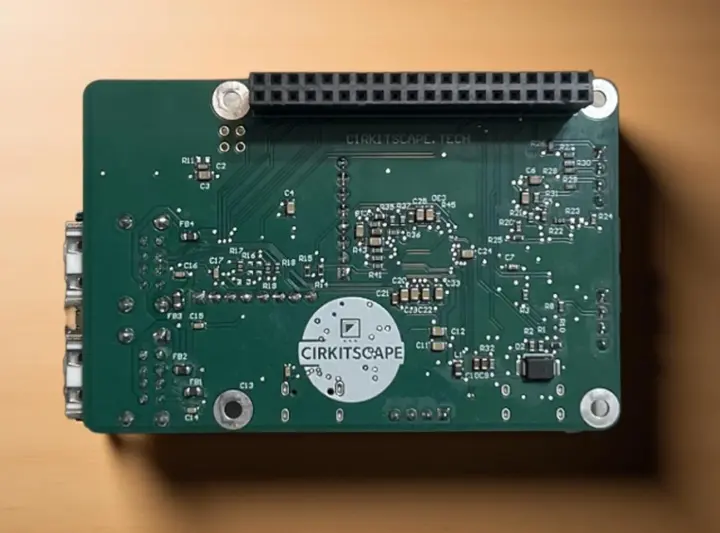

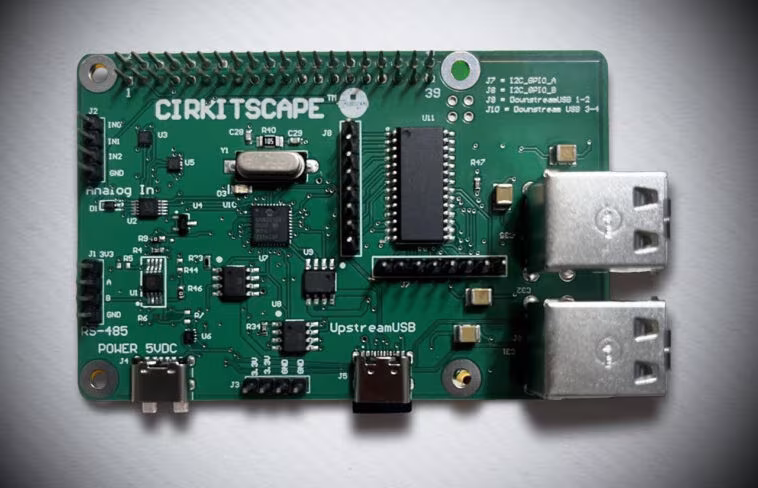

Le CirkitScape Top HAT, souvent désigné sous le nom de TopHAT, représente une solution d’extension polyvalente pour les cartes Raspberry Pi. Selon cnx-software, cette carte introduit 16 GPIO supplémentaires grâce à un extenseur I2C, tout en intégrant un en-tête RS-485, un ADC de 3 canaux (12 bits) et quatre ports USB 2.0 via un hub USB intégré.
Top HAT: 16 GPIO et 4 ports USB 2.0 pour Raspberry Pi 5
La conception du CirkitScape Top HAT vise à simplifier le prototypage et l’automatisation des projets Raspberry Pi. En effet, en réduisant le besoin d’installer plusieurs modules individuels, elle facilite les déploiements de solutions IoT ou de détection environnementale. De plus, un kit de capteurs complémentaire est proposé avec divers capteurs adaptés aux systèmes de surveillance.
Ce module est compatible avec les cartes Raspberry Pi dotées d’un en-tête GPIO à 40 broches, ce qui inclut les modèles Pi 5, 4, 3B+ et Zero. Cela signifie que vous pouvez facilement l’ajouter à votre configuration actuelle sans complications majeures.
ADC 12 bits et RS-485 : les avantages technologiques du Top HAT

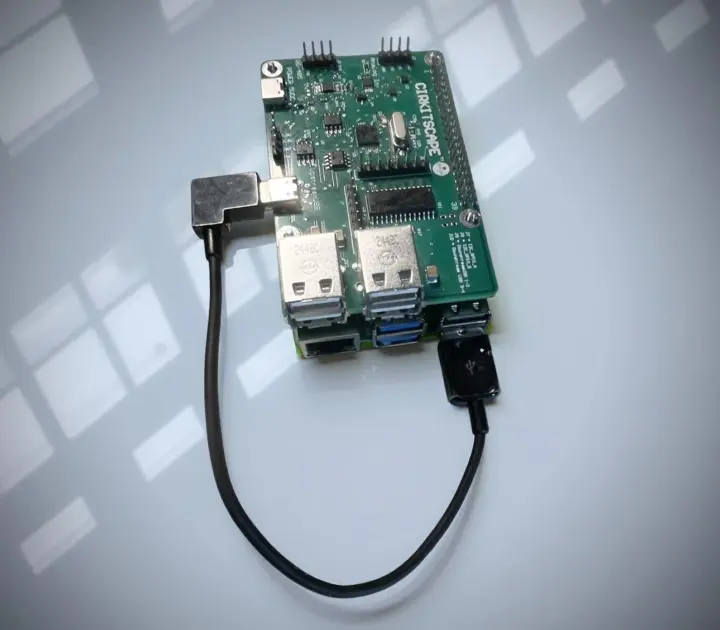

La carte Top HAT fournit une connectivité améliorée avec ses quatre ports USB 2.0, permettant des vitesses de transfert allant jusqu’à 480 Mbit/s. Chacun de ces ports est équipé de commutateurs limitant le courant à 500 mA, garantissant ainsi une utilisation sécurisée.
Concernant l’extension d’E/S, vous disposez de 16 GPIO via l’extenseur I²C MCP23017, et un ADC 12 bits à 3 canaux grâce à la puce ADS1015. Cette combinaison permet d’obtenir des lectures analogiques précises indispensables dans un large éventail de projets, tout en offrant une interface RS-485 via le MAX485, idéale pour les communications distantes.
Le Top HAT fonctionne directement avec le système d’exploitation Raspberry Pi sans avoir besoin d’un firmware spécifique. Il prend en charge des bibliothèques Python telles que pyserial, smbus et gpiozero, permettant un contrôle facile via les broches I2C, UART et GPIO. La société fournit également un script d’installation pour une configuration simple des interfaces et un environnement Python. Des exemples de code ainsi qu’un tableau de bord Web basé sur Python sont également disponibles pour une gestion simplifiée de vos projets.
Les applications visées par cette carte incluent le contrôle industriel, la création de passerelles IoT, l’acquisition de données, le multiplexage des périphériques USB, ainsi que le prototypage de systèmes embarqués.

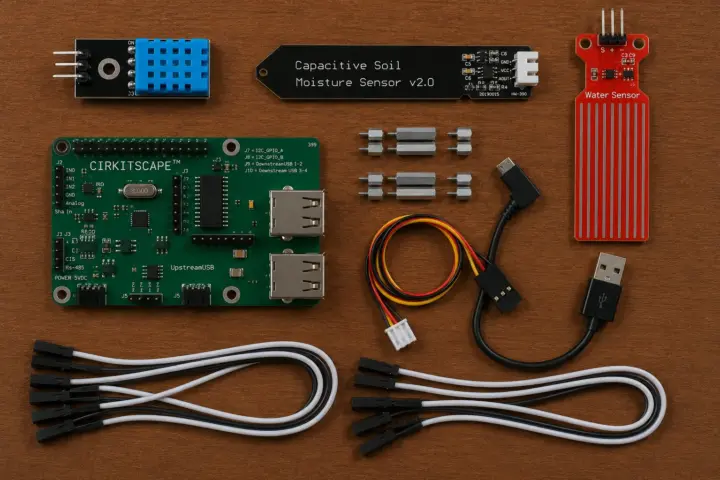

CirkitScape propose le Top HAT à un prix de 48,6 $ sur Amazon, ou 45 $ directement sur le site de l’entreprise. Vous y trouverez également une multitude de ressources pour débuter, comme des fiches techniques, des exemples de scripts Python, des tableaux de bord, et moult autres matériaux utiles. Il est à noter que le kit de capteurs proposé, qui comprend un capteur de température, un capteur d’humidité, ainsi qu’un capteur d’humidité du sol, est en vente à 73 $ avec le Top HAT. Cependant, la disponibilité de ce kit de capteurs reste incertaine.
-
