Après RobotSentry – Home Security System – Part 1, il s’agit du deuxième article de mon projet de système de sécurité. Une fois les bases de la conception terminées, j’ai assemblé un ensemble de composants. J’ai pu récupérer beaucoup d’entre eux de projets précédents.
Voici une liste de tous les éléments que j’ai utilisés :
Pour le connecter ensemble, j’avais également besoin de ces bits :
| QTÉ | Article | La source | Remarques |
| 2 | résistances de 330 ohms | CPC | |
| 3 | Douilles cylindriques CC de 2,1 mm | CPC | Pour les enlumineurs |
| 2 | Câbles d’extension CC de 2,1 mm | CPC | Pour les enlumineurs |
| 1m | Câble plat à 40 voies | eBay | |
| 4 | 2 × 20 connecteurs IDC | eBay | |
| 2 | Stripboard | eBay | |
| 200 | Embases mâles de 2,54 mm | eBay | |
| 19 | Embases à broches femelles de 2,54 mm | eBay | |
| 2 | Boulons en nylon de 2,5 mm | eBay | |
| 12 | 2,5 piliers ronds en nylon | eBay | |
| 4 | Piliers hexagonaux en nylon de 4 mm | eBay |
J’ai utilisé une variété de fournisseurs, mais les composants (ou alternatives) sont disponibles auprès de divers autres vendeurs.

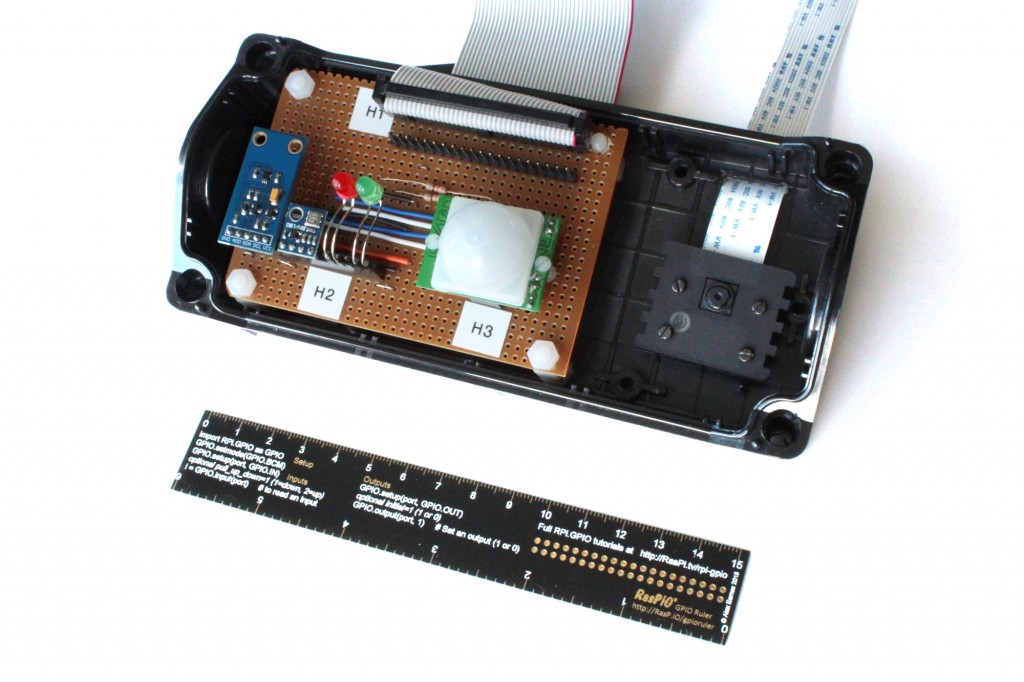

Voici une photo du boîtier externe avec une règle incluse pour l’échelle :
Vous pouvez voir (de gauche à droite) le capteur de lumière, le capteur de pression, les LED, le PIR et le module caméra. Cette boîte a un couvercle en plastique transparent. Cette semaine, j’ai effectué quelques tests avec le capteur PIR. J’avais prévu de le monter à l’intérieur et de le laisser regarder à travers le couvercle transparent. Cependant, j’ai trouvé que cela ne fonctionnait tout simplement pas derrière le plastique. Donc, cette semaine, je vais percer un trou dans le couvercle transparent du boîtier et monter le capteur. Le joint peut être scellé avec du mastic silicone. Le module caméra sera collé au couvercle et restera protégé à l’intérieur de la boîte.

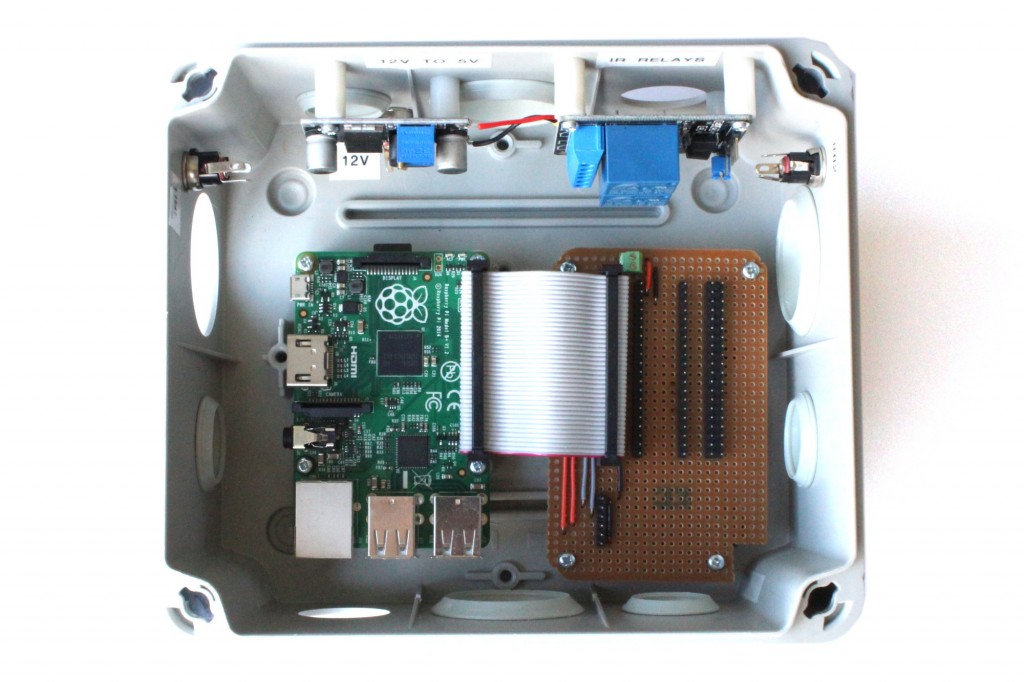

Voici une photo du boitier interne :
Les en-têtes de broche noirs sur la carte à bande sont destinés au câble plat qui se connecte au boîtier du capteur. Les connecteurs cylindriques en haut à gauche et à droite seront connectés au module de relais pour alimenter les illuminateurs infrarouges.
Voici un gros plan du régulateur 12V à 5V et du module relais 2 canaux qui sont montés sur le côté :
Bientôt disponible
Les prochains articles de cette série seront :
- RobotSentry – Système de sécurité domestique – Partie 3 – Test du matériel
- RobotSentry – Système de sécurité domestique – Partie 4 – Installation à l’extérieur
- RobotSentry – Système de sécurité domestique – Partie 5 – Système de travail !
