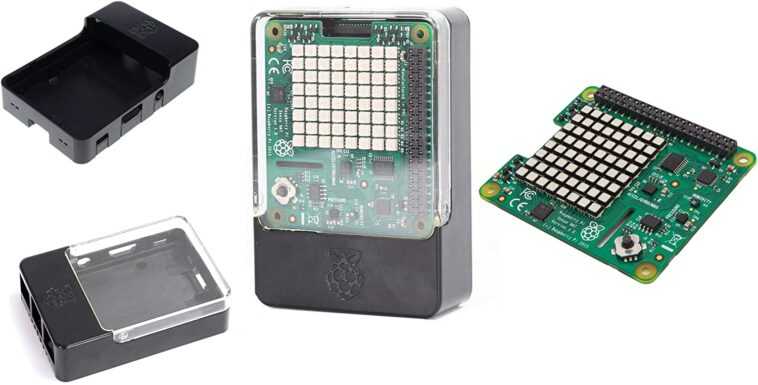

Guide d’assemblage du boîtier Sense HAT pour Raspberry Pi

Par Thomas, le 9 juillet 2021 — 2 minutes de lecture

Comment assembler notre étui Sense HAT pour Raspberry Pi.

De quoi as-tu besoin

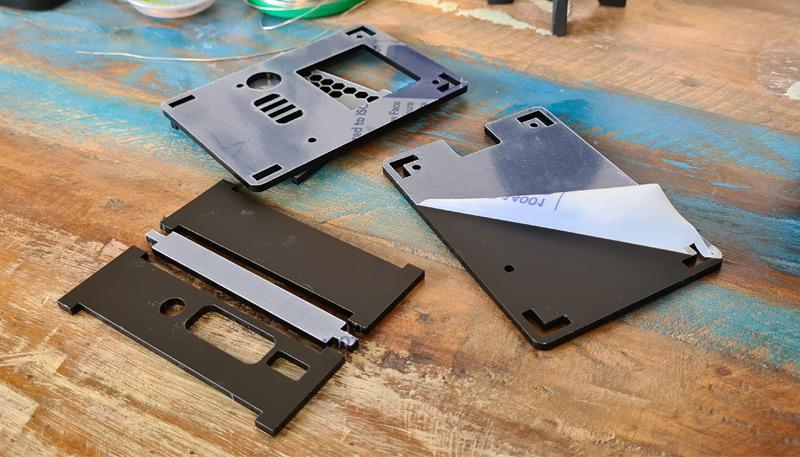

1. Les parties découpées au laser de l’étui sont protégées par un film adhésif qu’il faut retirer avant l’assemblage (c’est *très* thérapeutique), il suffit de le décoller :

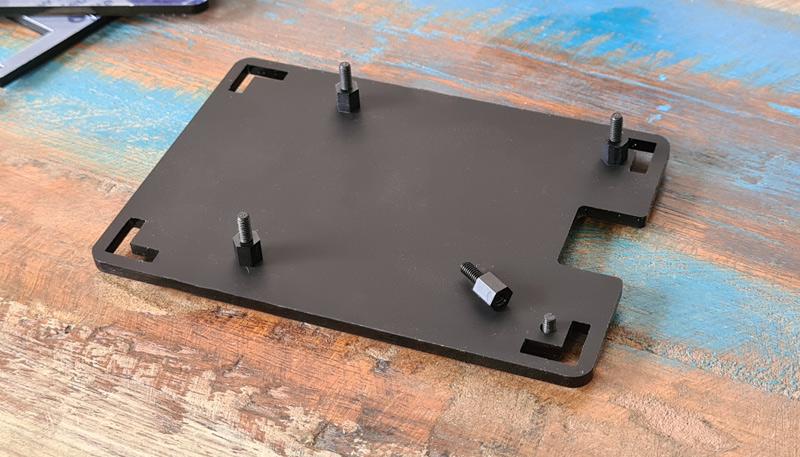

2. À l’aide des vis noires les plus courtes, fixez les entretoises mâle/femelle à la plaque inférieure du boîtier :

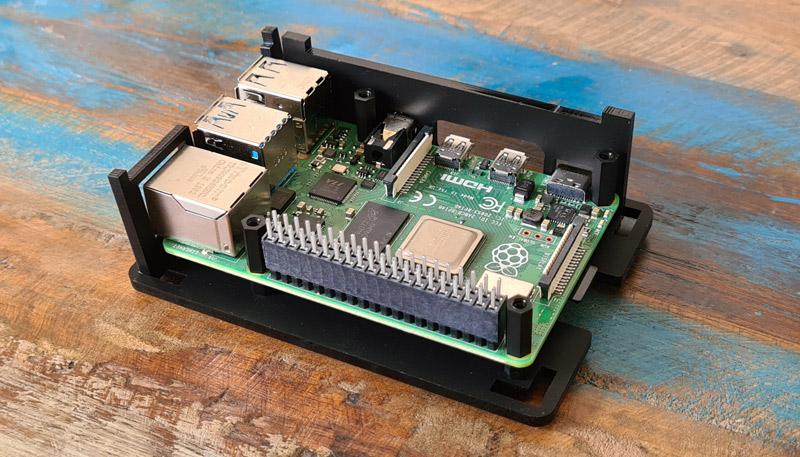

3. Placez votre Raspberry Pi 4 Model B sur ces entretoises avec la carte SD au-dessus de la découpe SD.

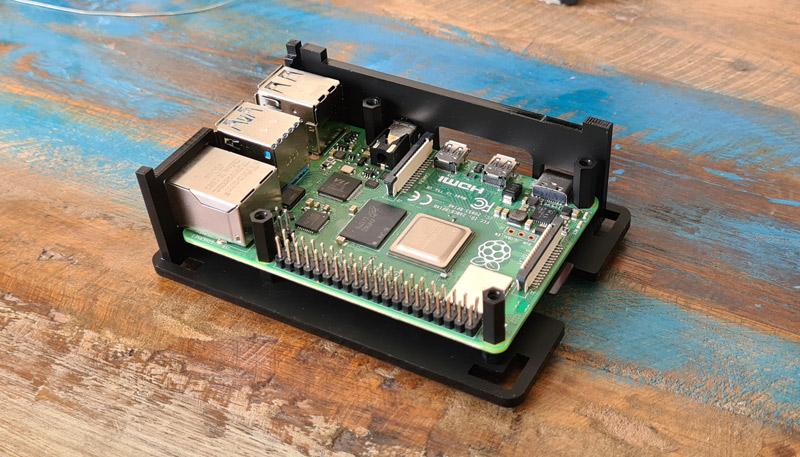

Nous conseillerions en insérant les deux panneaux latéraux USB/HDMI en place avant de fixer les entretoises femelle/femelle car ceux-ci peuvent devenir un peu serrés sinon:

4. Ensuite, ajoutez le riser GPIO fourni avec votre Sense HAT aux broches GPIO du Raspberry Pi :

5. Insérez votre Raspberry Pi Sense HAT sur le riser GPIO, il se placera parfaitement au-dessus des entretoises femelle/femelle que nous avons ajoutées plus tôt.

Il y aura un léger écart entre le HAT et le corps en plastique de la colonne montante – ceci est normal et n’affecte pas la connexion :

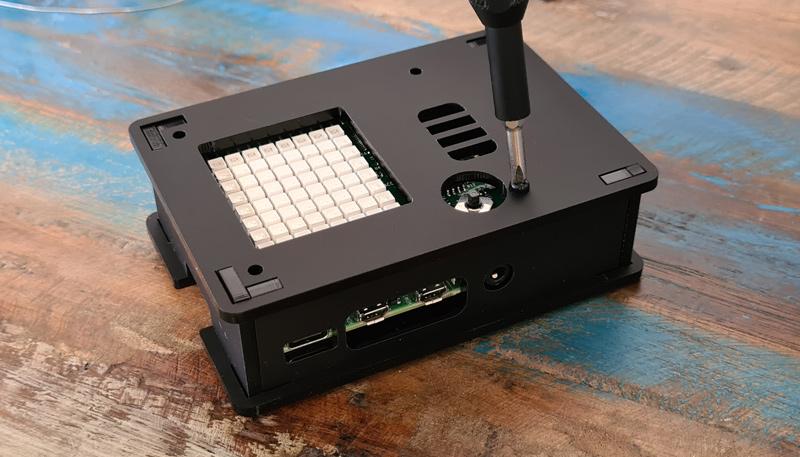

6. Ajoutez les deux panneaux latéraux restants et déposez le couvercle sur le dessus – à l’aide de l’une des longues vis, fixez le couvercle en place à l’aide du trou de vis en bas à droite en premier (comme on le voit ci-dessous) :

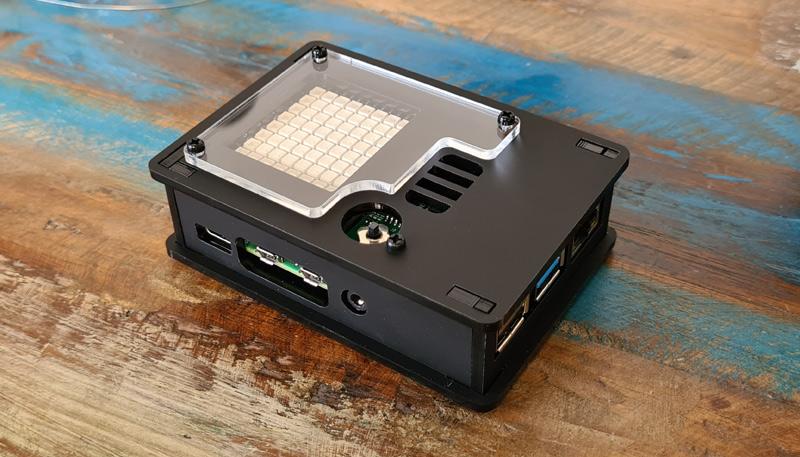

7. Avec les 3 longues vis restantes, fixez le panneau transparent en place sur le dessus du boîtier (ou utilisez l’un de vos panneaux dépoli si vous avez acheté le pack complémentaire) :

Alto! Affaire terminée !

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inappropriés pour l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
