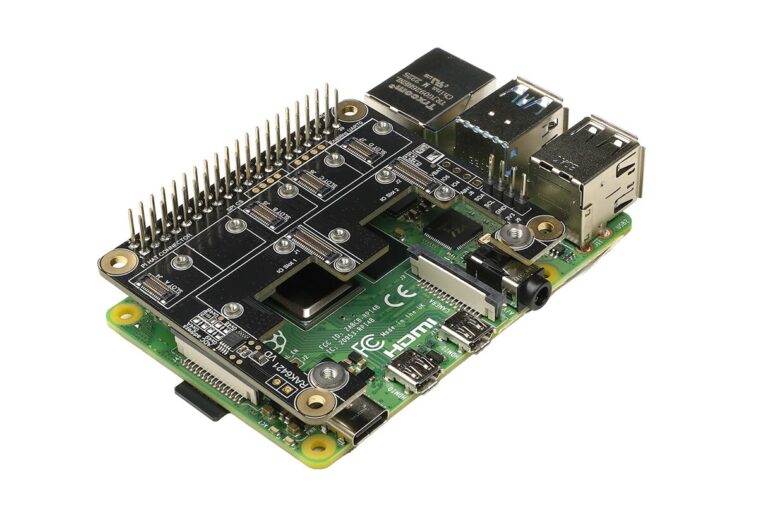

Selon cnx-software, le RAKwireless WisMesh Pi HAT RAK6421 représente une carte d’extension modulaire pour le Raspberry Pi 4/5, spécialement conçue pour intégrer l’écosystème WisBlock. Destinée aux utilisateurs utilisant meshtasticd, le service Meshtastic basé sur Linux, cette solution permet de créer des stations de base Meshtastic évolutives, des passerelles MQTT et des nœuds de relais constamment opérationnels.
WisMesh Pi HAT RAK6421 : 2 emplacements pour modules et une puissance flexible
À la différence des autres options LoRa utilisant Raspberry Pi, le RAK6421 innove avec une approche modulaire. Il se distingue par l’absence de radio intégrée et propose deux emplacements WisBlock IO, ainsi que quatre emplacements pour capteurs. Cette architecture permet aux utilisateurs de faciliter l’ajout ou le remplacement de modules, qu’il s’agisse de modules LoRa standards comme le RAK13300 ou des versions à puissance accrue telles que le RAK13302 de 1 W, tout cela sans besoin d’adaptateurs USB ni de câblage complexe.
Alimentation stable et large compatibilité pour une intégration réussie

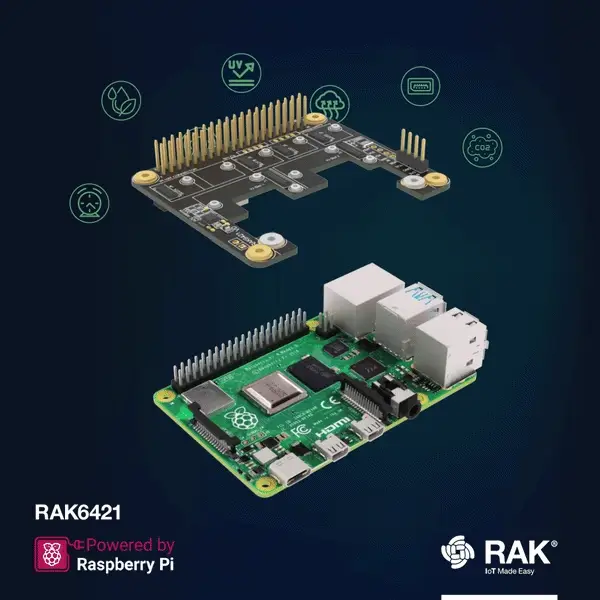

Le RAK6421 garantit une compatibilité avec des cartes comme le Raspberry Pi 4, le Raspberry Pi 5 et le Raspberry Pi Zero 2W, mais également avec d’autres SBC ayant un en-tête GPIO standard 40 broches. En termes d’alimentation, il est en mesure de recevoir une entrée de 5 V allant de 4,9 V à 5,1 V à partir du connecteur Raspberry Pi. De plus, il offre aux modules WisBlock connectés des puissances en aval de 3,3 V et 4,17 V.

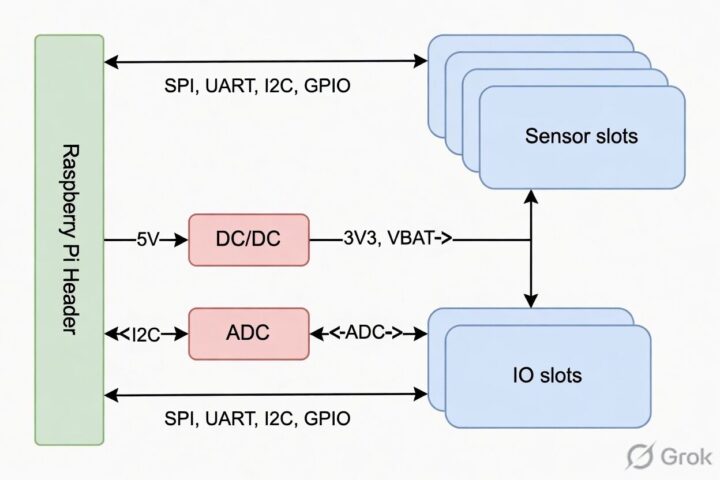

Le détail de l’architecture comprend des connexions disponibles via SPI, UART, I2C ainsi que des entrées analogiques innovantes grâce à un convertisseur analogique-numérique de 16 bits à faible consommation. De plus, l’E/EPROM intégrée permet une découverte automatique du matériel, facilitant ainsi la configuration initiale.
Avec la possibilité d’exécuter Meshtastic sur un Raspberry Pi, le WisMesh Pi HAT RAK6421 se révèle idéal pour les passerelles fixes traitant un trafic MQTT important et les tableaux de bord Node-RED ou Grafana qui, autrement, pourraient atteindre les limites des microcontrôleurs comme les nœuds basés sur ESP32. Le RAK6421 permet de maintenir des connexions stables pour des utilisations à long terme.
RAKwireless propose une image Raspberry Pi préconfigurée intégrant meshtasticd, téléchargeable à partir de leur guide de démarrage. Ils offrent également des scripts open source pour installer facilement Mosquitto MQTT, InfluxDB, Node-RED et un tableau de bord Grafana. Pour ceux souhaitant personnaliser, il est également possible d’installer Meshtastic sur un système d’exploitation standard ou de créer une image sur-mesure.
Le HAT assure également un support pour divers modules WisBlock, tels que le RAK1906, qui mesure les paramètres environnementaux avec le capteur Bosch BME680, ou le RAK1901, qui inclut un capteur de température et d’humidité Sensirion SHTC3.
Prix attractif : à partir de 12,50 $ pour le WisMesh Pi HAT RAK6421

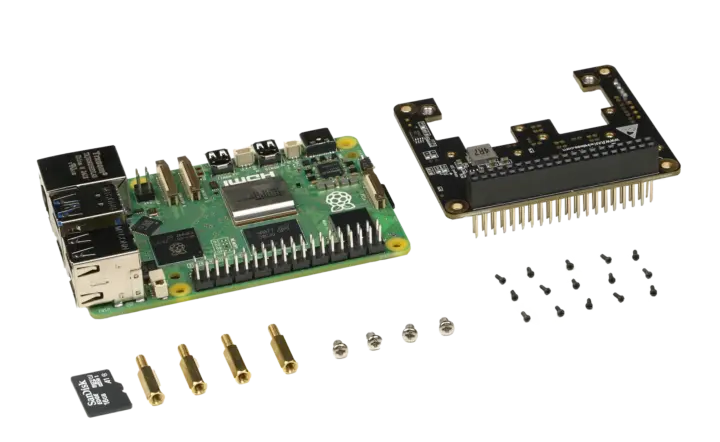

Au niveau de la tarification, le WisMesh Pi RAK6421 HAT est accessible sur AliExpress dès 12,50 $, uniquement pour la carte. Pour ceux s’intéressant aux options groupées, comprenant divers capteurs, il faut prévoir un montant de 95,90 $. D’autres groupes disponibles incluent le Raspberry Pi 4 à 2 Go ou le Raspberry Pi 5 à 4 Go, avec une carte microSD intégrant le logiciel, pour des prix respectifs de 135,99 $ et 205,99 $. Ces produits sont également disponibles via la boutique RAKwireless. N’oubliez pas d’ajouter un module LoRa RAK13300 ou RAK13302 de 1W si nécessaire.
