Panneaux de rack KKSB pour clusters Raspberry Pi : solutions pratiques et efficaces

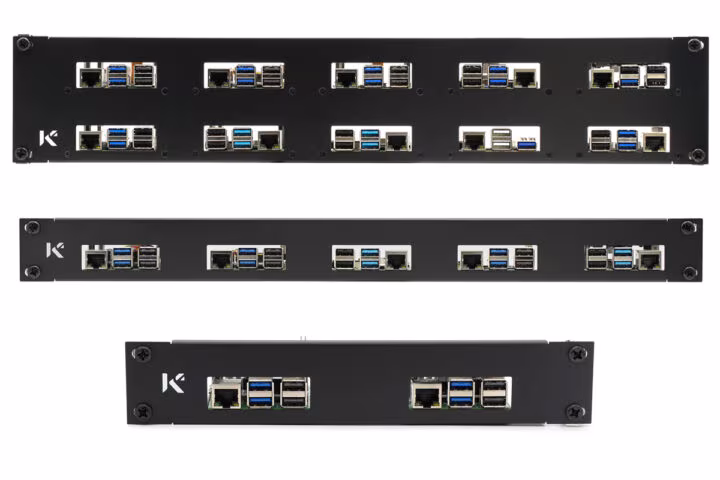

Selon cnx-software, KKSB Cases a lancé une série de panneaux rack spécifiquement conçus pour accueillir plusieurs clusters Raspberry Pi dans des armoires standard. Cette nouvelle gamme inclut un modèle de 1U de 10 pouces capable de supporter deux Raspberry Pi, un modèle de 1U de 19 pouces pour cinq Raspberry Pi, ainsi qu’un modèle de 2U de 19 pouces pour un maximum de dix cartes. Tous ces panneaux sont compatibles avec les modèles Raspberry Pi 5, 4, 3, 2, ainsi qu’avec d’autres cartes ayant un facteur de forme identique.

10 Panneaux en Acier Thermolaqué et 5 Ports USB : un Système Optimisé pour les Raspberry Pi

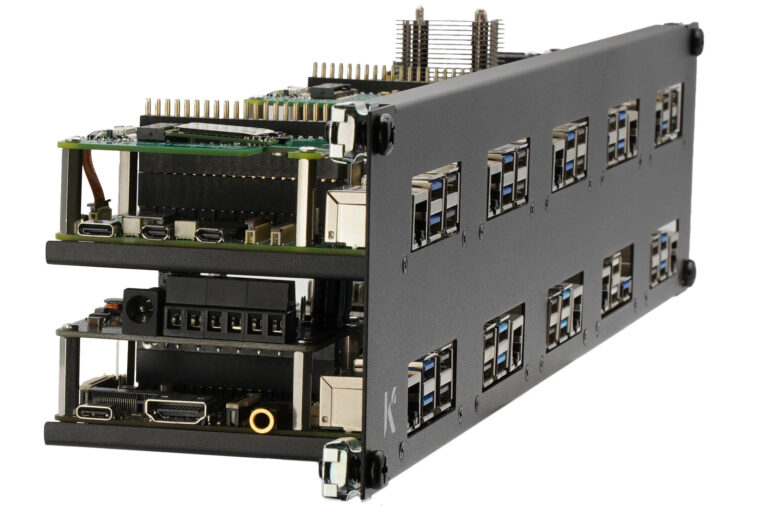

Les panneaux de rack de KKSB sont réalisés en acier avec une finition thermolaquée. Ils assurent une gestion efficace des câbles grâce à l’accessibilité des ports USB et Ethernet situés à l’avant. Chaque emplacement est conçu pour accueillir les Raspberry Pi HAT ainsi que le refroidisseur actif officiel de Raspberry Pi. KKSB fournit aussi des entretoises hexagonales et des connecteurs GPIO de 40 broches, permettant aux utilisateurs d’installer les HAT au-dessus des Single Board Computers (SBC) quand cela est nécessaire. Chaque Raspberry Pi se fixe sur un plateau de montage individuel, lequel est ensuite intégré dans le panneau du rack pour être monté dans une armoire rack.

Maximisez l’Espace pour 10 Cartes : Rack 2U de 19 Pouces contre Concurrence

Les dimensions de ces panneaux sont bien pensées pour une utilisation optimale. Pour le modèle 2U de 19 pouces, les dimensions se chiffrent à 482,6 mm de large pour 88,9 mm de haut, permettant d’accueillir jusqu’à dix cartes Raspberry Pi tout en conservant une fonctionnalité d’expansion pour les HAT. La version 1U de 19 pouces offre une capacité de cinq cartes, avec des dimensions similaires. Pour un espace plus réduit, le modèle 1U de 10 pouces mesure 254 mm de large pour 44,45 mm de haut, accueillant deux Raspberry Pi. La construction robuste garantit un soutien dans des environnements exigeants.

Les panneaux sont compatibles avec les armoires rack standards de 19 et 10 pouces, tout en intégrant une finition texturée noire. Cependant, ces panneaux de rack ne comprennent pas les cartes Raspberry Pi, les alimentations ou les câbles, ce qui vous permet de personnaliser votre installation selon vos besoins.

L’assemblage des panneaux est simple et accessible. Il suffit de fixer chaque Raspberry Pi sur son plateau individuel à l’aide des entretoises incluses. Si nécessaire, les utilisateurs peuvent ajouter un connecteur GPIO à 40 broches, un HAT, ainsi qu’un refroidisseur actif avant d’attacher le plateau au panneau du rack. Le montage dans un rack standard s’effectue facilement avec des écrous cage, et des instructions d’assemblage détaillées pour chaque modèle de 19 pouces 2U, 1U et 10 pouces sont disponibles sur le site de KKSB.

Au fil des ans, plusieurs solutions de montage en rack pour Raspberry Pi ont été proposées, comme le rack 19 pouces de MyElectronics, qui peut supporter jusqu’à 12 ou 16 Raspberry Pi 4. D’autre part, des solutions haute densité comme l’Uptime Lab Compute Blade pour le Raspberry Pi CM4, ainsi que des nouveaux boîtiers de bureau tels que le DeskPi RackMate T1, ont également été vus. Les nouveaux panneaux de KKSB se distinguent par leur dégagement vertical intégré, permettant l’utilisation tant du refroidisseur actif officiel que des HAT standard, répondant ainsi aux besoins d’expansion et thermiques du Raspberry Pi 5, qui a des exigences énergétiques supérieur.

Actuellement, les panneaux de rack KKSB sont disponibles sur Amazon, où le modèle 1U 10 pouces est proposé au prix de 22,90 $. Pour le panneau rack 1U 19 pouces, le coût est de 42,60 $, tandis que le modèle 2U de 19 pouces est au prix de 69,80 $. Ces produits peuvent également être trouvés sur la boutique officielle de KKSB.
