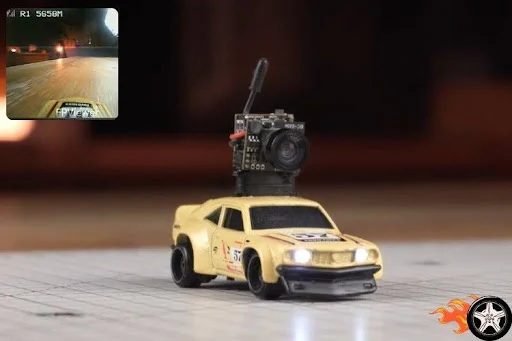

Hot Wheels rencontre l’ingénierie embarquée : à l’intérieur d’une voiture de dérive FPV RC à l’échelle 1:64

Une voiture Hot Wheels a été transformée en une plate-forme de dérive FPV RC entièrement fonctionnelle par YouTuberPro connuprouvant qu’une ingénierie embarquée sérieuse peut exister même à l’échelle 1:64. Le projet remplace les composants internes d’origine du jouet par un microcontrôleur basé sur ESP exécutant un micrologiciel personnalisé, associé à un PCB spécialement conçu qui intègre la logique de contrôle, la distribution d’énergie et les interfaces périphériques. En utilisant ESP-MAINTENANT au lieu des protocoles RC conventionnels, il permet un contrôle sans fil à très faible latence, ce qui est essentiel pour une direction réactive et un retour de conduite en temps réel. Malgré les contraintes de taille extrêmes, tous les composants électroniques sont logés dans un boîtier ne pesant que 34 grammes, sans compromettre la fonctionnalité ou la maniabilité.

D’un point de vue électromécanique, la construction combine un contrôle de mouvement précis avec une gestion efficace de l’énergie. Un micro servo de direction piloté par PWM gère l’entrée directionnelle, tandis qu’un moteur à courant continu monté à l’arrière offre une propulsion optimisée pour une dérive contrôlée. La batterie Li-ion intégrée est soigneusement dimensionnée pour équilibrer la durée de fonctionnement et le poids, garantissant ainsi une fourniture de tension stable sous charge. Notamment, le système FPV est conçu pour diffuser des vidéos analogiques en direct directement sur un smartphone via un récepteur externe, éliminant ainsi le besoin de lunettes FPV dédiées et rendant la configuration plus accessible. La disposition du PCB personnalisé reflète un routage délibéré du signal et le placement des composants afin de minimiser les interférences entre la communication RF, les courants d’entraînement du moteur et la transmission vidéo.

Au-delà du mouvement et du contrôle, le projet met en évidence les choix d’intégration matérielle intelligents souvent observés dans les systèmes embarqués compacts. Le connecteur de la caméra FPV sert également d’interface de chargement de la batterie via un circuit de charge Li-ion basé sur TP4056, permettant à la fois l’intégration du matériel vidéo et le chargement de la batterie via un seul port partagé. Cette approche réduit le nombre de connecteurs, économise de l’espace sur la carte et simplifie l’accès externe sans ajouter de complexité mécanique. La planification des tâches au niveau du micrologiciel garantit une gestion synchronisée des commandes sans fil, du contrôle du moteur et de la stabilité vidéo, évitant ainsi les conflits de synchronisation qui pourraient autrement provoquer des pics de latence ou une gigue de contrôle dans un système embarqué aussi étroitement contraint.
