Overclocker le Raspberry Pi 400

Par Thomas, le 22 juin 2021 — 4 minutes de lecture
Overclocker le Raspberry Pi 400

L’overclocking du Raspberry Pi 400 est facile et vous donne un coup de pouce supplémentaire aux performances gratuitement. Le Pi 400 a été conçu pour être utilisé sans refroidissement actif. Ceci a été réalisé grâce à une conception soignée des circuits imprimés et un dissipateur thermique massif. Non seulement cela permet au Pi 400 de fonctionner à 1,8 GHz hors de la boîte, mais cela permet également un overclocking facile.

Dans un article de blog de la Pi Foundation, Simon Martin a déclaré :

Nous avons résolu le problème du refroidissement afin que les utilisateurs n’aient pas à y penser. Raspberry Pi 400 contient un dissipateur de chaleur qui dissipe la chaleur sur l’ensemble de l’unité, à l’avant et à l’arrière, de sorte qu’aucune partie ne soit trop chaude au toucher. En fait, il y a suffisamment de marge thermique pour l’overclocker, si vous le souhaitez.

Simon Martin, le 3 novembre 2020,
https://www.raspberrypi.org/blog/designing-raspberry-pi-400/

Bien que certains utilisateurs aient réussi à faire fonctionner le Pi 400 à 2,2 GHz, j’ai décidé d’essayer un overclock plus modeste de 2 GHz car je pense que cela correspond davantage à l’esprit de ce que Simon suggérait.

Avertissement : Overclocker n’importe quel ordinateur comporte certains risques. Veuillez vous assurer que vous êtes à l’aise avec ce risque avant de continuer.

Paramètres d’overclocking du Pi 400

Faire les changements est assez facile. Si vous n’êtes pas déjà à l’invite de commande, lancez une fenêtre de terminal.

Taper:

sudo nano /boot/config.txt

Recherchez la ligne « arm_freq » et remplacez-la par :

arm_freq=2000

S’il y a un caractère # au début, supprimez-le.

Au-dessus de la ligne « arm_freq », ajoutez ce qui suit :

over_voltage=6

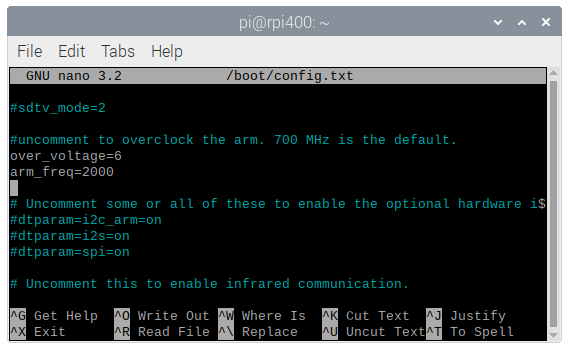

Votre fichier config.txt devrait maintenant ressembler à ceci :

Pour enregistrer les modifications, utilisez CTRL-X, puis Y suivi de ENTER.

Ces paramètres d’overclock sont expliqués en détail sur le site officiel du Raspberry Pi.

Premier démarrage

Pour que les modifications prennent effet, redémarrez le Pi en :

  • En appuyant sur la touche Pi et en sélectionnant “Arrêter” > “Redémarrer”

ou en tapant :

Votre Pi 400 devrait démarrer normalement mais cette fois, il pourra fonctionner à 2 GHz plutôt qu’à 1,8 GHz. Il ne fonctionnera pas toujours à ces vitesses, mais lorsque la charge augmente, la vitesse augmente en conséquence.

Surveillance de fréquence

Évidemment, vous voudrez vérifier quelle fréquence votre Pi utilise maintenant. Vous pouvez le faire avec :

vcgencmd measure_clock arm

Cela affichera la fréquence ARM en Hz. Vous aurez tendance à voir 600 000 000 (600 MHz), mais cela augmentera jusqu’à 200 000 000 (2 GHz) lorsque la charge augmentera.

Vous pouvez surveiller la fréquence toutes les 2 secondes en utilisant :

watch -n 2 vcgencmd measure_clock arm

Utilisez CTRL-C pour revenir à l’invite de commande.

Surveillance de la température

Il est sage de garder un œil sur la température de votre Pi pour vérifier qu’elle reste dans la plage attendue. Si la température dépasse 80 degrés Celsius, la vitesse du processeur sera réduite, il est donc souhaitable de la maintenir en dessous de ce niveau.

Vous pouvez vérifier rapidement la température à l’aide de cette commande dans l’invite de commande du terminal :

vcgencmd measure_temp

Cela devrait indiquer la température en degrés Celsius.

Vous pouvez surveiller la température toutes les 2 secondes en utilisant :

watch -n 2 vcgencmd measure_temp

Utilisez CTRL-C pour revenir à l’invite de commande.

Je n’ai pas vu ma température dépasser 42 degrés.

Désactiver l’overclocking

Si vous rencontrez des problèmes avec l’overclock, vous pouvez maintenir la touche MAJ enfoncée pendant un redémarrage pour utiliser les paramètres par défaut. Pour supprimer les paramètres d’overclock, vous pouvez éditer le fichier config.txt comme avant mais placez un caractère # devant les paramètres « over_voltage » et « arm_freq ». Ou vous pouvez supprimer complètement ces deux lignes.

Overclocking extrême

Il est possible d’overclocker le Pi 400 à 2,2 GHz. Ceci est expliqué en détail par Jeff Geerling dans Le Raspberry Pi 400 peut être overclocké à 2,2 GHz. Cependant, cela impliquerait des paramètres qui pourraient annuler votre garantie, alors procédez avec prudence et comprenez les risques.
