Brochage Pi Pico et broches d’alimentation

Par Thomas, le 22 juin 2021 — 2 minutes de lecture
Brochage Pi Pico et broches d'alimentation

Comprendre le Pi Pico Pinout est essentiel pour tirer le meilleur parti de Pi Pico. Le Raspberry Pi Pico est une carte microcontrôleur qui utilise la puce RP2040 développée par les concepteurs du Raspberry Pi.

Le Pico peut accepter des embases à broches de 0,1″ qui peuvent être soudées à la carte selon les besoins.

Brochage Pi Pico

De nombreuses broches de la carte Pi Pico peuvent fournir différentes fonctionnalités et capacités.

Brochage du Raspberry Pi Pico

Numérotation des broches physiques Pi Pico

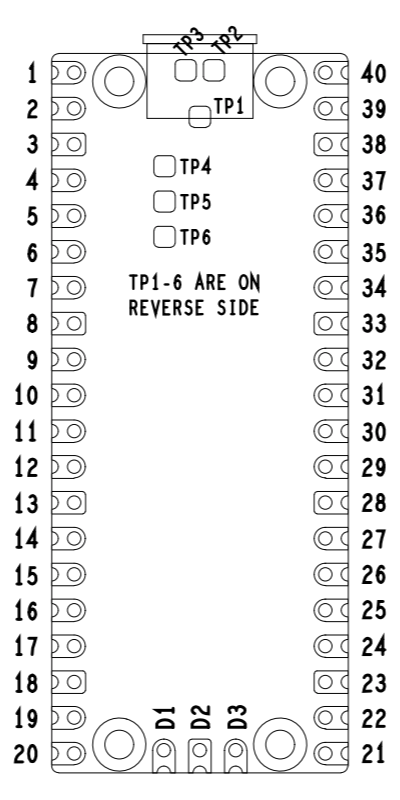

Le schéma ci-dessous montre les broches du Pi Pico et leur numérotation :

Numérotation des broches physiques du Raspberry Pi Pico

Broches d’alimentation

Les broches suivantes sont liées à l’alimentation :

  • PIN40 VBUS (tension d’entrée USB, typiquement 5V)
  • PIN39 VSYS (utilisé pour alimenter le système, peut être compris entre 1,8 V et 5,5 V)
  • PIN36 3V3

Les broches suivantes fournissent la masse :

  • NIP3
  • NIP8
  • NIP13
  • NIP18
  • NIP23
  • NIP28
  • NIP33
  • NIP38

Si vous regardez attentivement, vous verrez que les broches de masse ont des plots en cuivre légèrement carrés.

Points d’essai

En regardant le dessous de la carte Pico, il y a six points de test. Ceux-ci peuvent être utiles pour des projets avancés.

  • TP1 – Terre (terre à couplage étroit pour les signaux USB différentiels)
  • TP2 – USB DM
  • TP3 – USB DP
  • TP4 – broche PS GPIO23/SMPS (ne pas utiliser)
  • TP5 – GPIO25/LED (pas recommandé d’être utilisé)
  • TP6 – BOOTSEL
