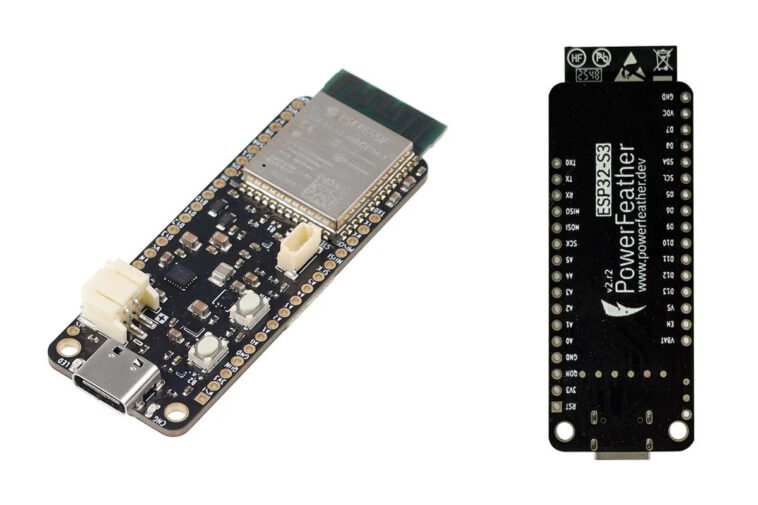

Selon cnx-software, la carte ESP32-S3 PowerFeather V2 est une solution innovante pour les projets IoT, intégrant WiFi et BLE. Cette carte, dotée d’un format Adafruit Feather, est capable de fonctionner avec des batteries LiFePO4/LFP, ainsi que des batteries Li-Ion ou LiPo, et accepte une entrée allant jusqu’à 18 V CC pour les panneaux solaires.
Maximisez votre expérience IoT avec l’ESP32-S3-WROOM-1-N8R2 à 240 MHz
La PowerFeather V2 est une évolution de son prédécesseur lancé en 2024, améliorant le support des panneaux solaires et des batteries Li-Ion et LiPo. Son design reste similaire, mais elle introduit des fonctionnalités supplémentaires telles qu’une jauge de carburant MAX17260 fournie par Analog Devices, ainsi qu’un régulateur abaisseur-boost TPS631013, garantissant une sortie stable de 3,3 V à partir de batteries LiFePO4, qui offrent une sécurité et une durabilité accrue au détriment d’une densité énergétique inférieure.
Compatibilité et connectivité : 23 GPIO multifonctions avec le SoC ESP32-S3
Cette carte utilise le SoC ESP32-S3-WROOM-1-N8R2, un processeur Tensilica LX7 à double cœur pouvant atteindre 240 MHz. Elle possède 512 Ko de SRAM et 2 Mo de PSRAM QSPI, ainsi qu’un stockage flash QSPI de 8 Mo. En matière de connectivité, elle prend en charge le WiFi 4 sur la bande 2,4 GHz et le Bluetooth 5 LE avec Mesh, accompagnée d’une antenne PCB efficace.
Pour le développement, la carte intègre un port USB Type-C OTG pour l’alimentation et la programmation. L’architecture d’expansion présente deux connecteurs à 16 broches compatibles avec 23 GPIO multifonctions, offrant des interfaces telles que UART, I2C, SPI, et d’autres, tout en permettant la connexion de capteurs analogiques et tactiles.
Optimisation de l’énergie : Régulateur TPS631013 et gestion des batteries
Concernant la gestion de l’énergie, la PowerFeather V2 peut fonctionner avec une alimentation de 5V à 2A via le port USB-C, et elle accepte des tensions allant de 5V à 18V jusqu’à 2A par la broche VDC. Grâce à un connecteur de batterie JST PH à deux broches, elle peut également charger à 4,2V/2A.
La surveillance est facilitée grâce à des mesures de courant et de tension, permettant de suivre avec précision l’état de la batterie. Le système intègre des protections contre les sous-tensions et les surtensions, avec un mécanisme de détection d’alimentation pour éviter les surcharges. De plus, la consommation d’énergie a été optimisée par rapport à la version précédente, atteignant jusqu’à 24 μA en veille profonde, grâce au nouveau régulateur et à la jauge de carburant.
Pour les développeurs, un SDK V2 a été lancé pour simplifier la programmation sur l’IDE Arduino ou le framework ESP-IDF. Ce kit introduit notamment la gestion adaptée pour les batteries LiFePO4, rendant la programmation plus accessible sans nécessiter de configurations compliquées.
En ce qui concerne le coût, l’ESP32-S3 PowerFeather V2 est fixé à 30 $, le même prix que son prédécesseur, disponible sur Elecrow. Les batteries LiFePO4 démarrent environ à 4 $ pour un modèle de 3,2 V/7 000 mAh, avec des variations de prix significatives en fonction de la capacité. Pour des applications de stockage d’énergie, des options comme une batterie de 48 V/300 Ah sont disponibles, mais clairement inadaptées pour un projet avec une petite carte comme l’ESP32-S3.
-
