Selon cnx-software, en novembre 2024, nous avions abordé les modules QCC730M et QCC74xM de Qualcomm, conçus pour les appareils IoT à faible consommation. À cette époque, l’absence de cartes d’évaluation EVK pour ces SoC était notable. Aujourd’hui, ces cartes de développement officielles de la série QCC74x sont désormais disponibles à un coût particulièrement accessible.
13,12 $ pour le QCC74xM EVK : Une connectivité tri-radio avec Wi-Fi 6 et Bluetooth 5.4

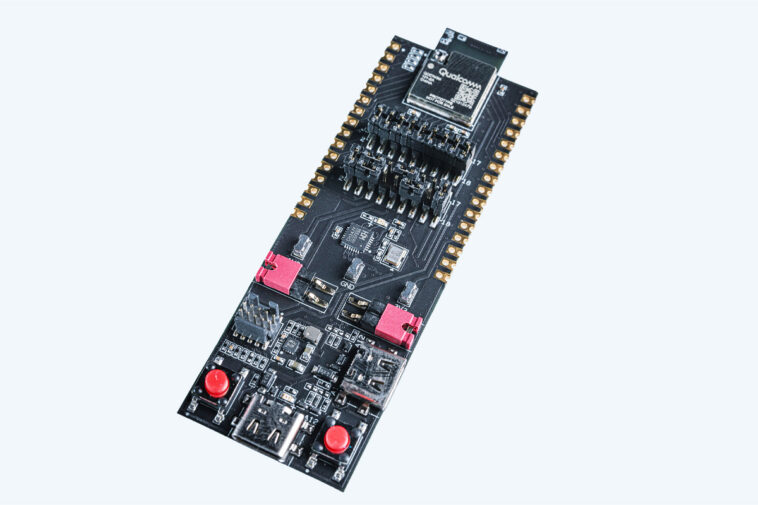

La carte d’évaluation Qualcomm QCC74xM EVK offre une connectivité tri-radio incluant Wi-Fi 6, Bluetooth 5.4, ainsi que IEEE 802.15.4 (Thread/Zigbee), le tout pour un prix d’un peu plus de 13 $. Bien que cette carte soit étiquetée Qualcomm, la documentation liée au projet Zephyr indique clairement que la série QCC74x est basée et est essentiellement équivalente à la série Bouffalo Lab BL61x, avec une attention particulière sur le modèle BL618.
Détails techniques : Processeur RISC-V 32 bits cadencé à 325 MHz et jusqu’à 16 Mo Flash
Les spécifications de la carte Qualcomm QCC74xM EVK révèlent un module sans fil LGA qui inclut plusieurs variantes de processeurs RISC-V 32 bits (QCC743M, QCC744M ou QCC748M), capable de fonctionner jusqu’à 325 MHz, et offrant à la fois FPU et DSP. Concernant la mémoire, cette carte intègre jusqu’à 484 Ko de SRAM et 128 Ko de ROM, représentant une base solide pour des projets IoT avancés. Pour les applications nécessitant plus de puissance, le modèle QCC748M est équipé de 8 Mo de pSRAM ainsi que d’un Flash NOR empilé de 16 Mo.
La partie audio est couverte par une interface I2S, et la variante QCC748M permet de gérer un DAC pour la sortie haut-parleur accompagnée d’un ADC pour l’entrée MIC. En termes de connectivité réseau, la carte fournit un port Ethernet 10/100 Mbps pour certaines variantes (QCC744M et QCC748M), ainsi qu’une prise en charge complète des normes Wi-Fi 6 et Bluetooth Low Energy 5.4, tout en soutenant Matter via Wi-Fi et Thread.
Concernant la personnalisation, le QCC748M propose plusieurs ports USB, des connecteurs GPIO (jusqu’à 32 pour le modèle QCC748M), deux UART, ainsi que des capacités CAN pour les applications industrielles. En termes de sécurité, cette carte inclut une accélération cryptographique intégrée, certifiée PSA niveau 1.
Sur le plan logiciel, la série QCC74x est configurée pour fonctionner sans hôte, gérant à la fois la pile de protocoles et les applications IoT sans nécessiter de MCU externe. Le SDK logiciel est basé sur FreeRTOS, disponible en open source sur CodeLinaro, accompagné d’une extension pour Microsoft Visual Studio Code pour faciliter le développement. Grâce à son lien avec Bouffalo Lab, ces matériels sont déjà pris en charge par l’écosystème Zephyr RTOS, permettant une grande flexibilité et une intégration simplifiée.

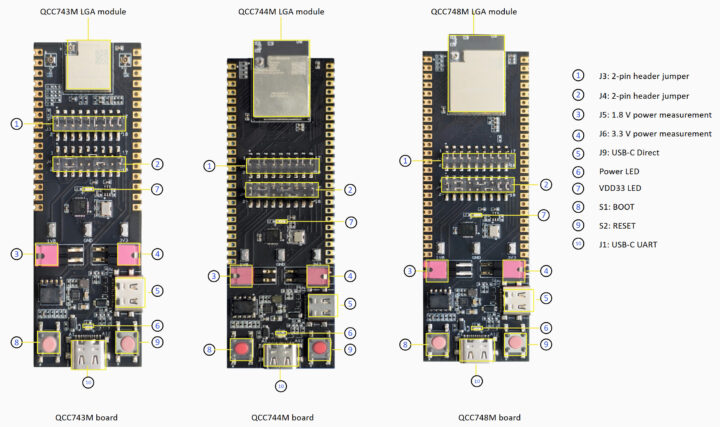

Les kits d’évaluation QCC74xM sont accessibles sur DigiKey pour un montant de 13,12 $. Ces kits incluent les modèles QCC748M, QCC744M et QCC743M. Plus spécifiquement, le QCC748M est proposé en deux versions : l’EVK-QCC748M-2-01-0-AA avec une antenne trace PCB intégrée, et l’EVK-QCC748M-2-01-0-AB avec un connecteur RF pour antenne externe. Les autres modèles QCC744M et QCC743M sont également disponibles en variantes similaires. Les prix des modules eux-mêmes oscillent entre 3 $ et 4,75 $.
Via Hackaday
