Paul Brown m’a envoyé un de ses MyPiFi planches à assembler et à essayer. Voici comment je me suis débrouillé.
le MyPiFi est une (très) petite carte qui se branche sur les broches GPIO du Raspberry Pi. Il dispose de 3 LED (rouge, orange, verte) et d’un bouton. Il a été principalement conçu comme une introduction à la soudure et à la programmation GPIO et il le fait très bien. Il s’agit d’un kit de pièces que vous devez souder ensemble:
La carte principale est d’une jolie couleur violette (bien que cela puisse changer pendant la production) et tous les trous sont clairement étiquetés pour que vous sachiez quoi souder où. Pour ceux qui achètent la carte, notez que la partie noire de l’en-tête GPIO fourni va sur le dessous de la carte avec les broches poussant sur le côté avec les étiquettes sur ?
Voici quelques photos du processus d’assemblage:
Utilisez Blu-tack pour maintenir les choses en place si nécessaire. Ceci est particulièrement important pour l’en-tête GPIO:
Souder les LED:

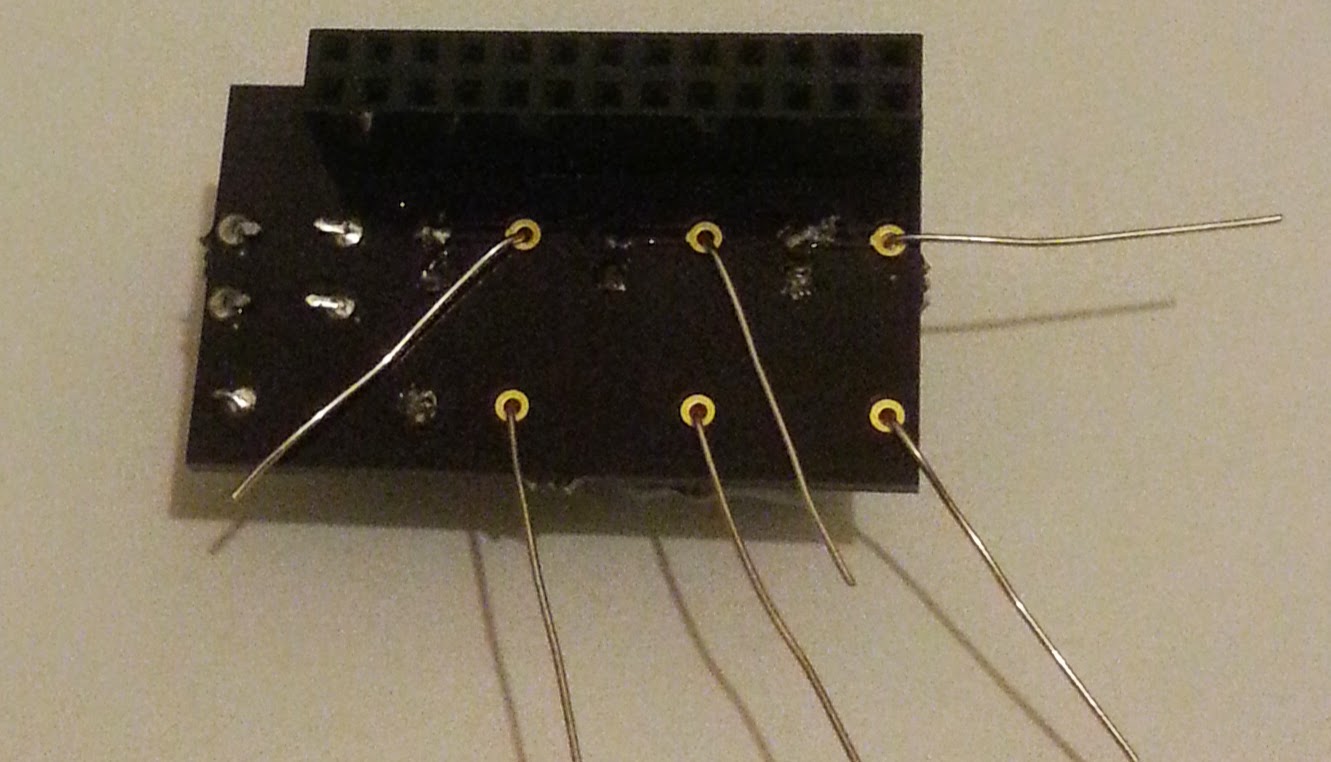

Dessous de la carte lors du soudage des résistances:
Le tableau complété:
Le MyPiFi in situ:
C’est une carte simple à assembler, et elle vous apprendra très rapidement comment mal souder et comment bien le faire. L’en-tête GPIO à 26 broches en particulier est un défi en raison des broches étendues. Il est possible qu’il ait été préférable de fournir un en-tête non étendu, mais c’est simplement parce que j’aimerais que cela reste aussi simple que possible. Cela dit, l’en-tête étendu est un excellent moyen de vous apprendre à avoir une main ferme lors du soudage. L’ajout des autres composants est beaucoup plus facile et ce fut un réel plaisir à souder. L’un des avantages de la carte si petite est qu’elle n’a pas besoin de support ou de tampon supplémentaire pour l’empêcher de toucher le reste du Pi – elle repose très solidement sur les broches GPIO.
La programmation de la carte est extrêmement simple – Paul a fourni les broches et j’ai créé un script Python rapide – c’est l’autre chose pour laquelle il est bon, l’enseignement de la programmation GPIO, et il le fait très bien. J’ai entendu dire qu’il sera également pris en charge dans ScratchGPIO, donc ce sont deux options immédiates pour l’utiliser.
En tant que board, c’est ce que c’est: c’est très simple et c’est idéal pour les débutants et les écoles. À 5 à 6 £ pour la carte, c’est aussi à peu près le bon prix et je le recommande vivement à ceux qui veulent se lancer dans la soudure et la programmation GPIO. Il est également idéal pour les enseignants, tant qu’ils ne craignent pas de souder les cartes.
Évaluation: 9/10
