Moddo présente la carte Pinch, la plus petite carte Arduino 32 bits au monde

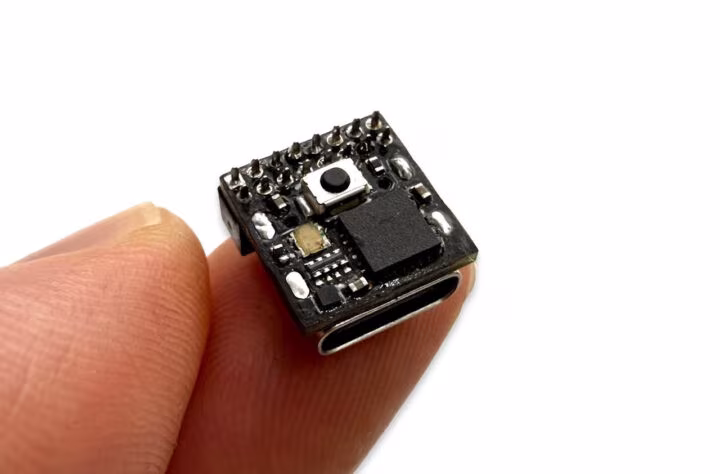

Selon cnx-software, Moddo, une entreprise canadienne, a développé la carte Pinch, considérée comme la plus petite carte Arduino 32 bits disponible à ce jour, avec des dimensions remarquables de seulement 10,9 x 10,5 mm.

Microcontrôleur Microchip SAMD11 à 48 MHz : des performances de pointe dans un format compact

Cette carte utilise un microcontrôleur Microchip SAMD11 Cortex-M0+, fonctionnant à une fréquence de 48 MHz, et est équipée de 4 Ko de SRAM ainsi que de 16 Ko de flash. En plus d’une LED RVB, la carte est dotée d’un bouton de réinitialisation, d’un LDO de 3,3 V, d’un port USB-C, et elle offre au total 12 GPIO.

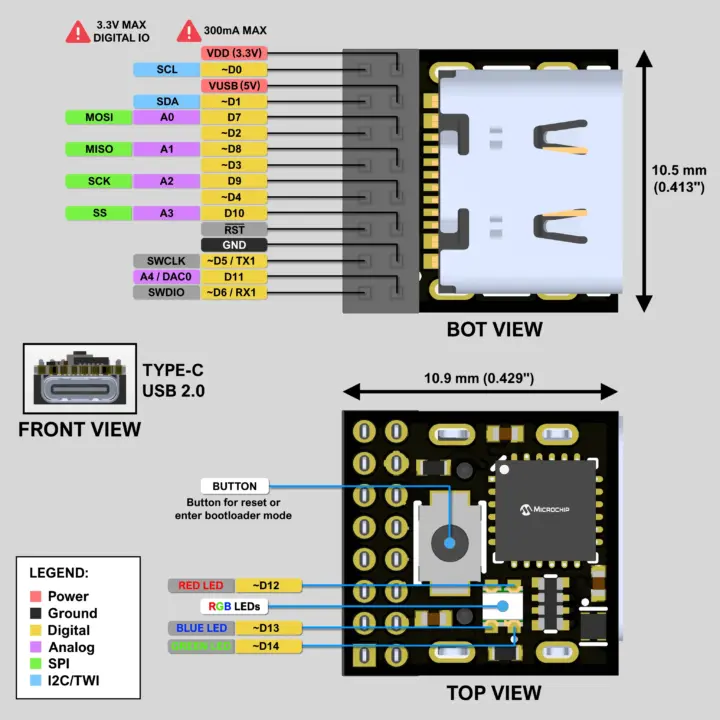

Le connecteur 16 broches (avec un pas de 1,27 mm) permet d’accéder aux 12 GPIO, mais aussi à 5 entrées analogiques (A0 à A4), 11 sorties PWM, 1 DAC, et des interfaces de communication telles que 1 I2C, 1 SPI et 2 UART (multiplexées avec USB et les broches D5/D6).

Poids plume et kit de développement : les atouts de Moddo Pinch

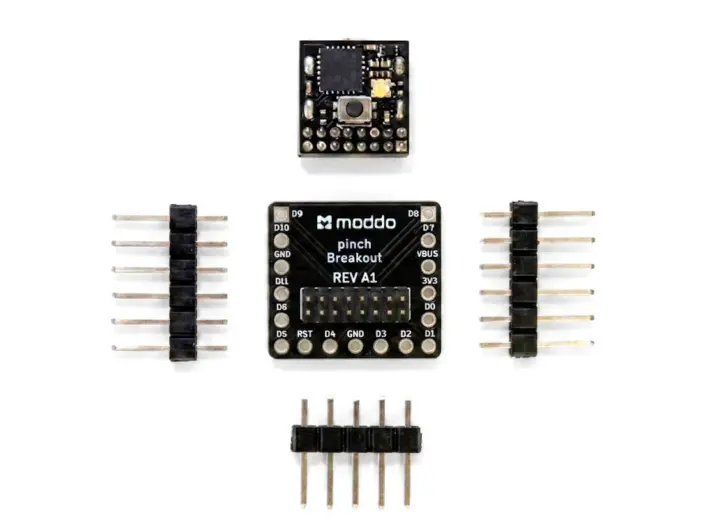

La carte Pinch se distingue par sa compacité, mais cela peut parfois rendre le développement délicat en raison de son en-tête GPIO de pas réduit. Pour faciliter cet aspect, Moddo propose également un kit comprenant une carte de dérivation avec des trous traversants au pas de 2,54 mm et trois connecteurs. De plus, la carte a un poids qui reste à déterminer, mais sa taille minuscule fait qu’elle est idéale pour des appareils comme des claviers et souris utilisés via USB natif.

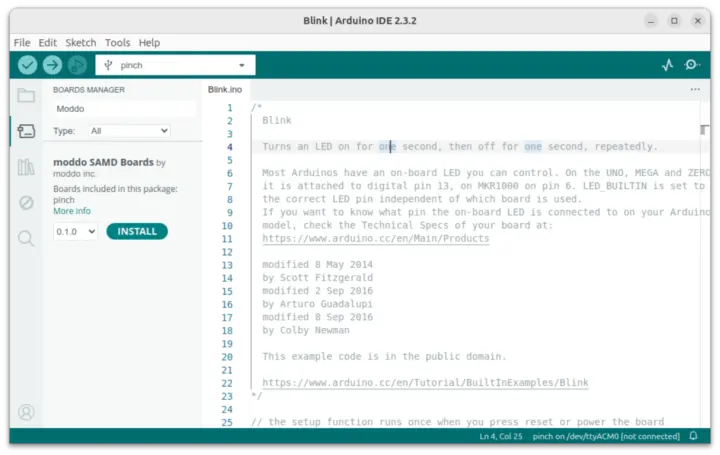

La carte est totalement compatible avec l’IDE Arduino. Pour l’utiliser, il suffit d’ajouter l’URL indiquée pour les tableaux supplémentaires dans la fenêtre des préférences. Par la suite, le package des cartes moddo SAMD doit être installé, et par expérience, certains utilisateurs ont rencontré des problèmes d’installation qui, selon des mises à jour récentes, sont désormais résolus.

Moddo partage également des informations techniques et des détails sur les différentes options de la carte Arduino sur GitHub. Malgré sa petite taille, cette carte présente des caractéristiques intéressantes pour les développeurs, en particulier dans les applications où la compacité est cruciale.

Au fil des ans, l’intérêt pour la plus petite carte compatible Arduino a évolué. Auparavant, la carte ATTO, mesurant 11,5 mm x 10,3 mm et utilisant un microcontrôleur Microchip ATmega32U4 basé sur l’architecture AVR 8 bits, détenait le record. Bien qu’il existe une carte encore plus petite, la RPDot, qui utilise le Raspberry Pi RP2040 et ne fait que 10 x 10 mm, elle ne propose pas de port USB-C et n’a jamais été commercialisée, ce qui soulève des questions sur sa pertinence.

Justin Kim, responsable conception et matériel chez Moddo, a révélé à cnx-software que l’entreprise est en phase finale de tests et de préparation pour la production en masse. Les précommandes sont maintenant disponibles pour le kit Pinch PCB, proposé au prix attractif de 15,90 $, avec une expédition prévue pour septembre 2026.
