Passerelle IoTLabs wM-Bus : intégration domotique simplifiée avec Home Assistant

Selon cnx-software, la passerelle IoTLabs wM-Bus est un dispositif basé sur un **ESP32**, conçu pour tirer parti du standard sans fil **Wireless M-Bus (wM-Bus)**. Ce dernier permet la réception de données provenant de compteurs et de capteurs compatibles, et s’intègre de manière optimale avec **Home Assistant**.

ESP32 et 1,3 pouces d’OLED : une interface utilisateur efficace

Le système **Wireless M-Bus**, également appelé **Wireless Meter Bus**, est spécifiquement développé pour le relevé à distance de compteurs intelligents, souvent utilisés pour les services de gaz, d’eau et d’électricité. Bien que ce protocole soit principalement déployé par des fournisseurs de services publics, la passerelle wM-Bus vous offre la possibilité de l’intégrer dans votre propre solution domotique.

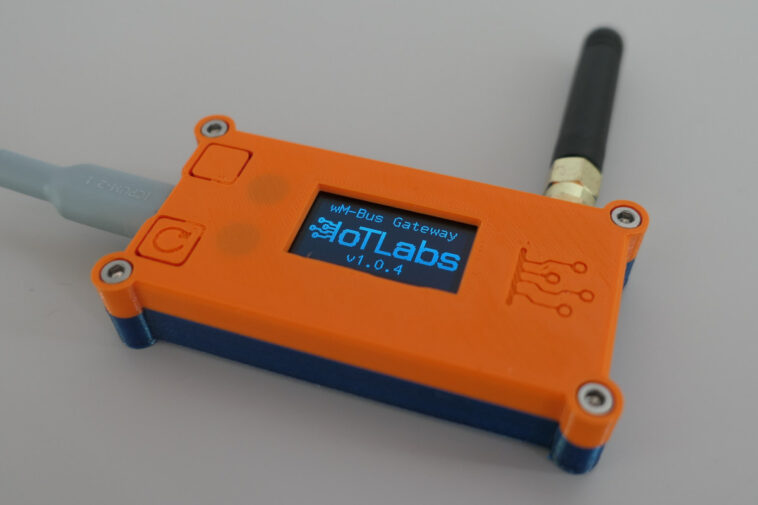

La passerelle wM-Bus possède un **microcontrôleur double cœur ESP32**, assurant la connectivité **Wi-Fi** et **BLE**. Un **écran OLED de 1,3 pouce** affiche en temps réel les données des compteurs et l’état de l’appareil. En termes de connectivité, un récepteur radio fonctionnant à **868 MHz** (basé sur le **Semtech SX1276**) prend en charge les trames T1 et C1, lesquelles sont compatibles avec la bibliothèque **wmbusmeters**.

Elle est dotée d’une antenne intégrée pour le **Wi-Fi** et le **Bluetooth**, ainsi qu’une antenne externe **SMA** pour le **M-Bus** sans fil. Pour éviter d’endommager l’appareil, il est impératif que cette antenne soit connectée avant d’alimenter le dispositif. Parmi les autres caractéristiques notables, on trouve un bouton pour changer de page sur l’écran et un autre pour réinitialiser l’appareil, ainsi qu’une LED intégrée. La passerelle wM-Bus fonctionne sur une alimentation **5 V CC** via le port **microUSB**, et ses dimensions sont de **70 x 36 x 15 mm**.

Intégration simple grâce à ESPHome et compatibilité MQTT

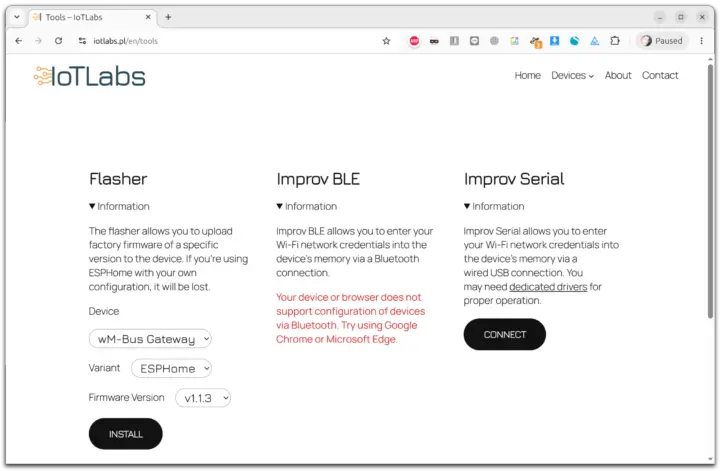

Le firmware de la passerelle inclut des **wmbusmeters**, **ESPHome** et du code personnalisé, ce qui est bénéfique pour les utilisateurs cherchant à personnaliser leur expérience. Le code source et les versions binaires sont disponibles sur **GitHub**, où le firmware peut être mis à jour via des outils Web proposés sur le serveur **IoTLabs**. Ces outils comprennent un flasher et des méthodes comme **Improv BLE** et **Serial** pour configurer les informations d’identification **WiFi** via **Bluetooth** ou **USB**.

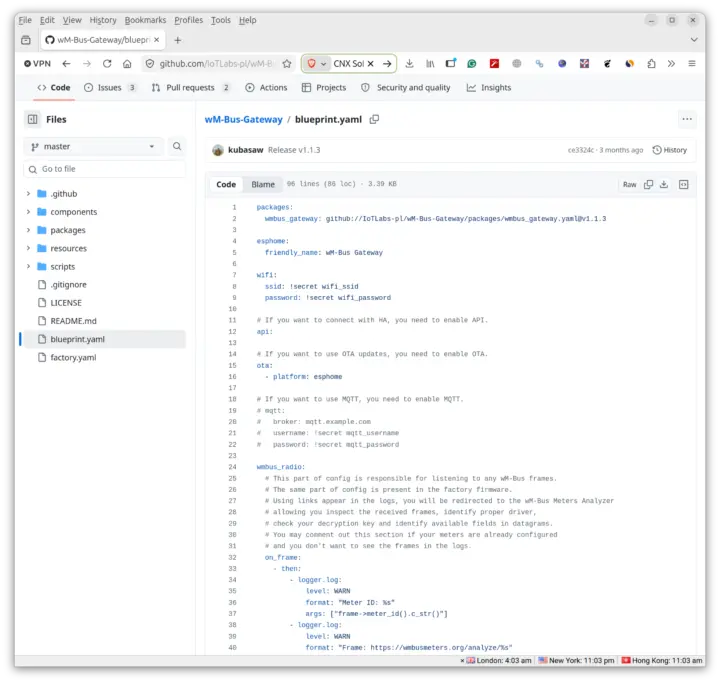

Le dépôt GitHub contient également un fichier de configuration **blueprint.yaml** pour **ESPHome**, que vous pouvez ajuster selon vos besoins spécifiques. L’interface OLED de **1,3 pouces** permet de visualiser des informations clés telles que les mesures des compteurs et l’état de connexion de l’appareil (Wi-Fi, force du signal, état de réception), ainsi que les paramètres récents des transmissions radio.

En outre, la passerelle peut également agir comme un **proxy Bluetooth**, relayant les données des capteurs **BLE** vers **Home Assistant**, tout en continuant à gérer les données **wM-Bus**. Les utilisateurs peuvent transférer des données via **MQTT**, une API native, des points de terminaison **REST** ou des **sockets TCP/UDP**. La passerelle wM-Bus est très utile non seulement pour collecter des données des compteurs, mais elle peut également s’intégrer dans les systèmes de facturation des services publics, et générer des analyses en temps réel pour la gestion des consommations, incluant la détection de fuites.

La passerelle wM-Bus est disponible à un prix d’environ **50 $** sur des plateformes comme **Lectronz** ou **Tindie**. Bien qu’elle soit principalement une norme européenne, certains pays comme l’**Inde** et la **Russie** l’utilisent à une fréquence d’environ **868 MHz**, tandis que d’autres, tels que les États-Unis, privilégient souvent des systèmes propriétaires de **AMR** (Automatic Meter Reading) sur la bande des **915 MHz**.
