Matrice de points LED 8×8 – Assemblage et installation (Raspberry Pi)

L’assemblage et une matrice LED carrée sont illustrés car ces modules ne sont pas fournis soudés ensemble. Une bibliothèque pour le MAX7219 IC pour les projets ultérieurs est également installée, ce qui rend le contrôle avec un script Python très facile.

Aperçu

Les composants suivants sont disponibles:

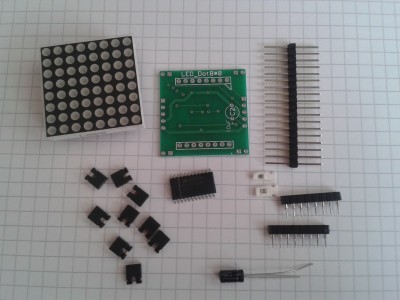

Composants disponibles

Les pièces matérielles suivantes sont nécessaires:

Assemblée

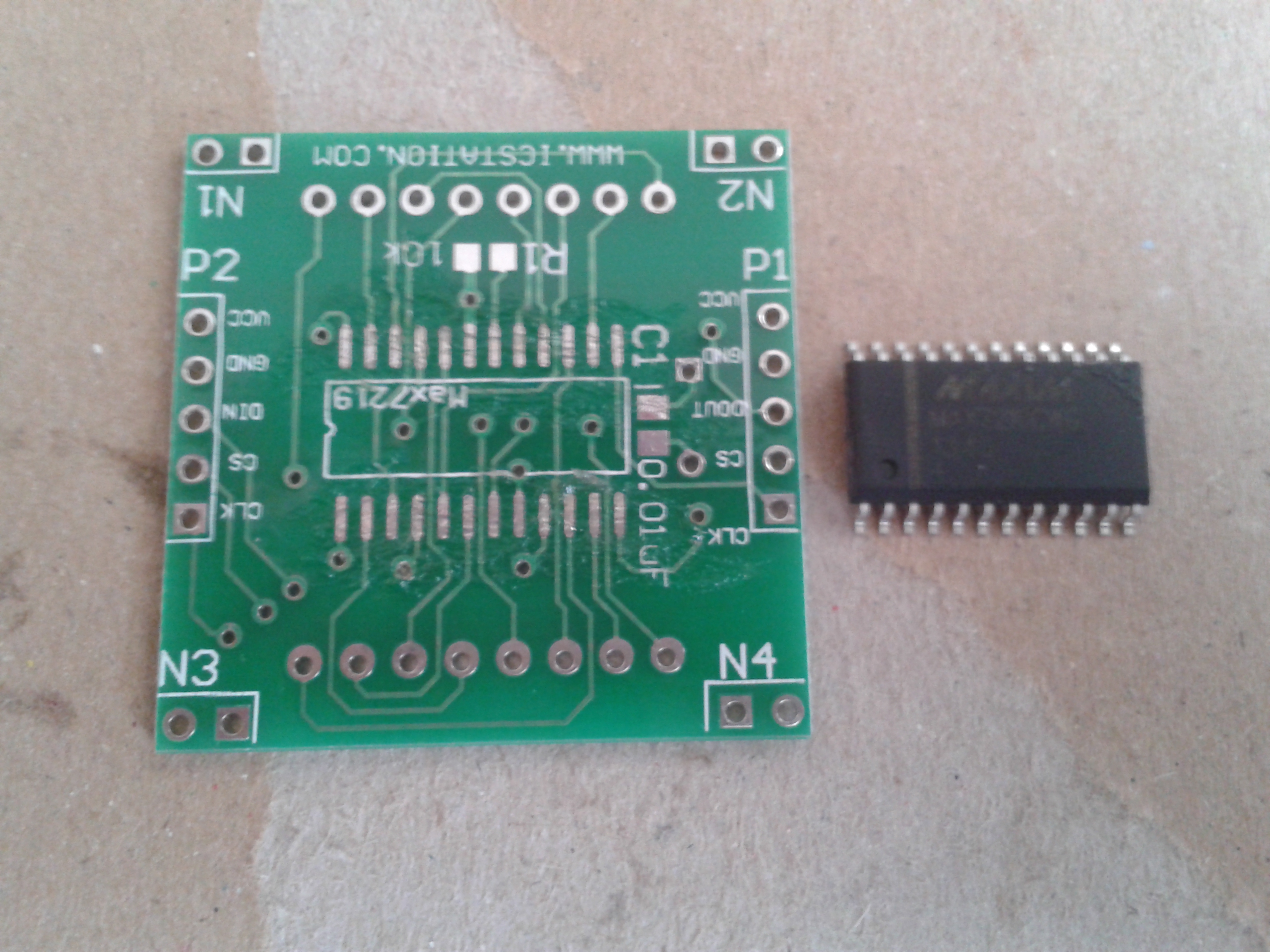

Tout d’abord, l’IC MAX7219 doit être soudé à la carte. L’alignement est important ici. Assurez-vous que les étiquettes «N3» et «N4» sont en bas, ainsi que le point sur le module en bas à gauche:

IC MAX7219

Enduire d’abord les surfaces de contact de graisse à souder et positionner le module sur la plaque. Il est préférable de souder les deux extrémités en premier afin qu’il ne glisse pas. Ensuite, vous pouvez souder soigneusement chaque broche sur la zone de contact. Étant donné que la distance est très petite, vous devez vous assurer qu’il n’y a pas deux broches accidentellement connectées l’une à l’autre, car cela peut provoquer un court-circuit plus tard. Prenez votre temps avec ça.

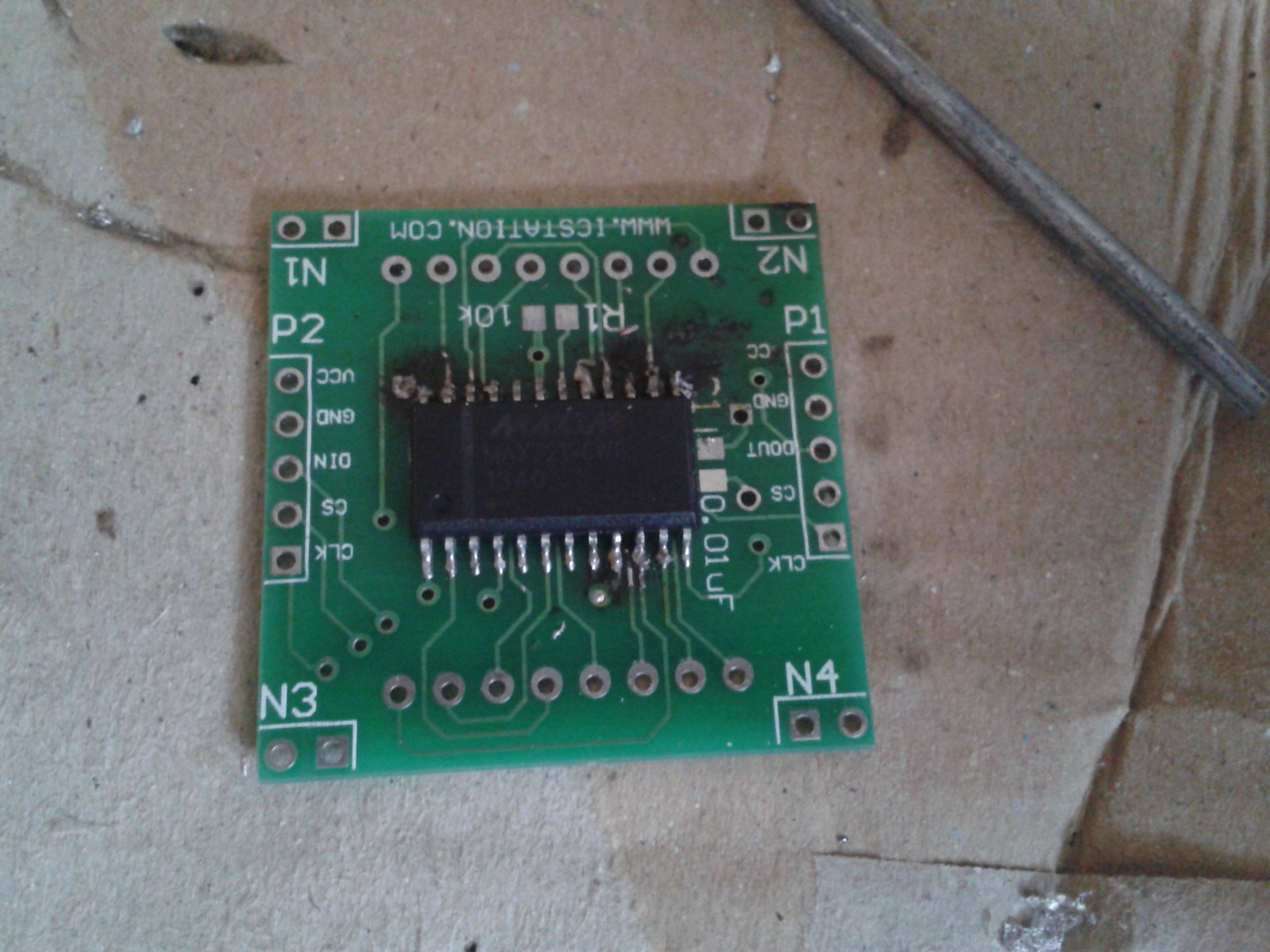

Si tous les contacts sont soudés, cela devrait ressembler à ceci:

IC MAX7219 soudé

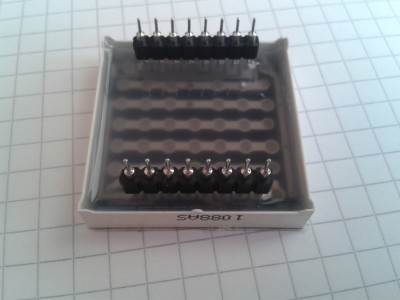

Ensuite, les en-têtes à deux broches pour la matrice de points réelle. Pour que tout rentre plus tard, vous devriez le mettre maintenant.

en-têtes à deux broches

Vous pouvez maintenant les mettre sur la carte et les souder fermement. Attention: le côté avec le composant doit être face à vous et ne pas être couvert par les LED. Ici, le soudage est à nouveau plus facile, car il y a plus d’espace entre les broches.

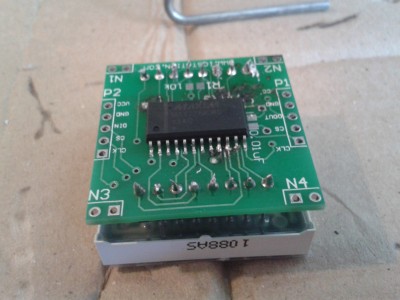

IC MAX7219 et embases à deux broches

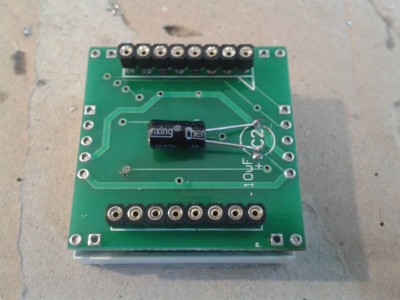

Ensuite, le condensateur cuboïde. Pour ce faire, retirez à nouveau la plaque LED et soudez le condensateur. Le côté le plus long du fil entre dans le trou à côté duquel + est imprimé et les plus courts dans l’autre trou pour qu’il ressemble à ceci (j’ai raccourci un peu plus le fil et plié le condensateur après la soudure pour économiser de l’espace):

condensateur cuboïde soudé

L’étape suivante est un peu difficile à mon avis car les composants sont très petits. Il y avait deux gros composants d’environ 1 mm qui sont difficiles à maintenir en place.

Tout d’abord, prenez la résistance: elle est un peu plus grande et elle indique 103 (ou 1002), ce qui signifie 10k ohms. Cela vient entre les zones de contact à R1.
L’autre composant se situe entre les surfaces de contact à C1 (0,01 uF). L’alignement des deux n’a pas d’importance.

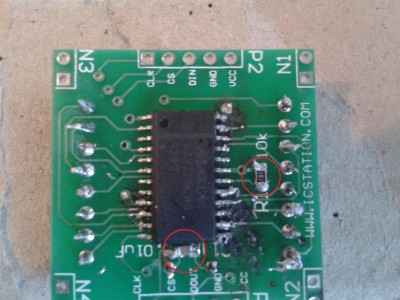

Dans l’image suivante, j’ai encerclé les deux endroits:

résistances soudées

Avec cela, la majorité est faite. Seules les broches de connexion manquent encore. Faites 2 d’entre eux 2 entre eux et soudez-les au fond (le côté sur lequel se trouve le condensateur cuboïde). Vous divisez les broches restantes en 4 parties, 2 broches côte à côte et les soudez aux coins:

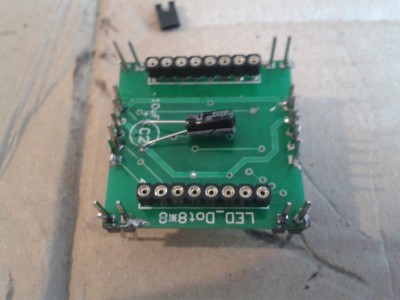

broches de connexion soudées

C’est tout. Vous pouvez maintenant remettre le module LED sous tension et le connecter.

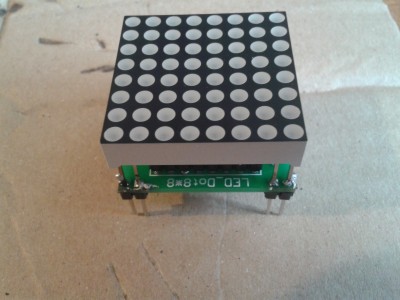

Module LED connecté

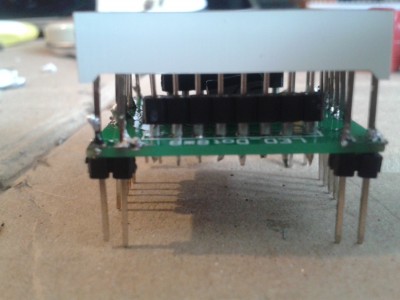

Module LED connecté 2

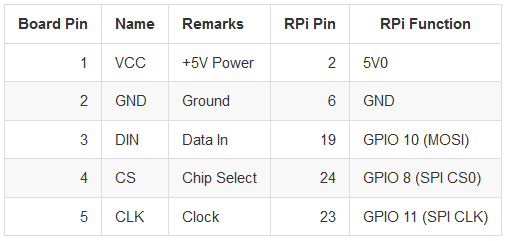

Les connexions sont les suivantes:

planche

Installation

j’utilise cette bibliothèque pour contrôler la matrice:

git clone https://github.com/rm-hull/max7219.git&& cd max7219

Après l’installation

sudo python setup.py install

Le fichier de test peut être démarré et la matrice LED doit s’allumer.

sudo python examples/test.py

S’il clignote maintenant, tout a fonctionné, sinon essayez de brancher le module LED dans l’autre sens sur la carte.
