M5Stack Core StopWatch : la carte de développement ESP32-S3 avec écran AMOLED et fonctionnalités avancées

Le M5Stack Core StopWatch constitue une carte de développement innovante qui fonctionne en Wi-Fi et Bluetooth. Équipée du puissant ESP32-S3, elle offre un écran tactile AMOLED circulaire de 1,75 pouces, complété par 16 Mo de mémoire flash et 8 Mo de PSRAM. Cette création est destinée aux appareils IoT portables, aux badges électroniques, et aux dispositifs wearables.

Cette carte de développement est dotée d’un haut-parleur puissant de 1 W et d’un microphone MEMS pour les interactions vocales. De plus, elle comprend deux boutons programmables, un moteur de vibration, un capteur IMU à 6 axes, un horodatage temps réel (RTC) et des possibilités d’expansion via un connecteur Grove ainsi qu’un ensemble d’en-têtes GPIO. L’alimentation est assurée par une batterie de 450 mAh gérée par la solution de gestion de l’alimentation multi-niveaux M5PM1, avec un chargement facile via un port USB-C.

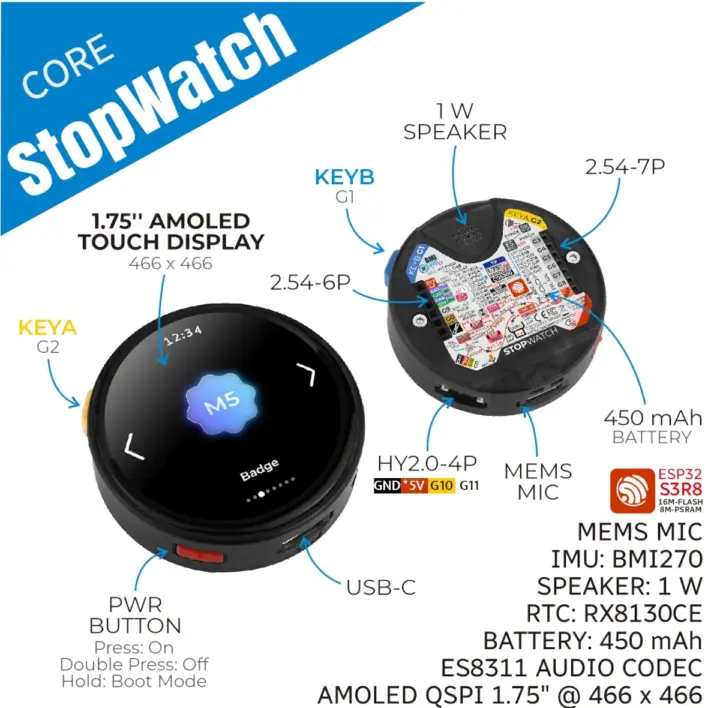

Détails de la carte M5Stack Core StopWatch :

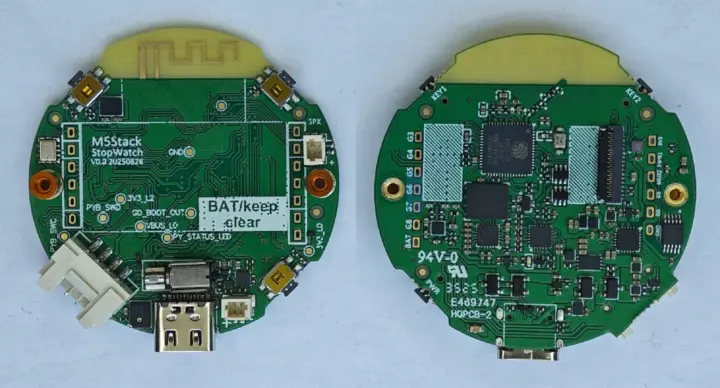

Le M5Stack Core StopWatch est équipé d’un SoC ESP32-S3R8, qui dispose d’un cœur dual Tensilica LX7 pouvant fonctionner à une fréquence de 240 MHz, avec des instructions vectorielles pour optimiser les performances de l’intelligence artificielle. Il intègre également 8 Mo de PSRAM, ainsi qu’une connectivité sans fil par Wi-Fi 4 et Bluetooth 5.0 LE, supportant le mode Mesh.

Pour le stockage, l’appareil propose 16 Mo de mémoire flash. Son écran tactile AMOLED circulaire offre une résolution de 466 x 466, favorisant une interface utilisateur agréable. Au niveau audio, il est équipé d’un haut-parleur de 1 W, d’un microphone MEMS, d’un codec audio ES8311 et d’un amplificateur AW8737A. L’appareil est équipé d’un port USB-C pour alimenter et programmer facilement le dispositif. En ce qui concerne les capteurs, il intègre un IMU à 6 axes de modèle BMI270.

Pour l’expansion, le M5Stack Core StopWatch dispose d’un connecteur Grove de 4 broches et d’embases à 7 et 6 broches avec un pas de 2,54 mm, offrant ainsi jusqu’à 10 GPIO, en plus de l’UART, USB 2.0, VBAT, 3,3 V et GND. En termes de fonctionnalités diverses, il comprend un bouton d’alimentation, deux boutons programmables, un moteur vibrant intégré, une puce RTC RX8130CE, une fente pour cordon et un système de fixation magnétique à l’arrière.

En ce qui concerne l’alimentation, il peut être connecté à une source 5 V via USB-C ou fonctionner avec sa batterie intégrée de 450 mAh grâce à la gestion de l’alimentation multi-niveaux M5PM1. Les dimensions du chronomètre sont de 52,0 Ø x 15,5 mm et son poids avoisine les 39 grammes.

Documentation et Développement du M5Stack StopWatch

Les développeurs bénéficient d’instructions pratiques et d’exemples de code pour débuter avec l’IDE Arduino via les bibliothèques de pilotes M5Unified et M5GFX, avec la possibilité d’utiliser également PlatformIO. Toutes les informations nécessaires, y compris le brochage et les schémas, sont proposées sur le site de documentation.

Bien que le M5Stack StopWatch ne soit pas le seul kit de développement doté d’un écran tactile AMOLED circulaire alimenté par l’ESP32-S3, il se démarque par son intégration des fonctionnalités d’affichage et de traitement audio dans un format compact. Parmi les produits concurrents, on retrouve le LILYGO T-Display-S3-AMOLED-1.43 et le Waveshare ESP32-S3-Touch-LCD-1.85C. À noter que ce dernier peut également gérer des fonctions audio, bien que via un boîtier d’extension audio plus volumineux.

Le kit de développement StopWatch, doté d’un écran tactile AMOLED, est disponible à la vente au prix de 45 $ sur AliExpress ainsi que dans la boutique officielle de M5Stack.
