Kit industriel RS232/RS485/CAN pour Raspberry Pi : Transformez votre Raspberry Pi en ordinateur industriel

Selon cnx-software, le kits « Carte d’extension isolée RS232 / RS485 / CAN / CAN FD pour Raspberry Pi » permet de transformer un Raspberry Pi 4B ou 5 en un ordinateur adapté aux environnements industriels, qu’il s’agisse d’une installation sur rail DIN ou d’un montage mural.

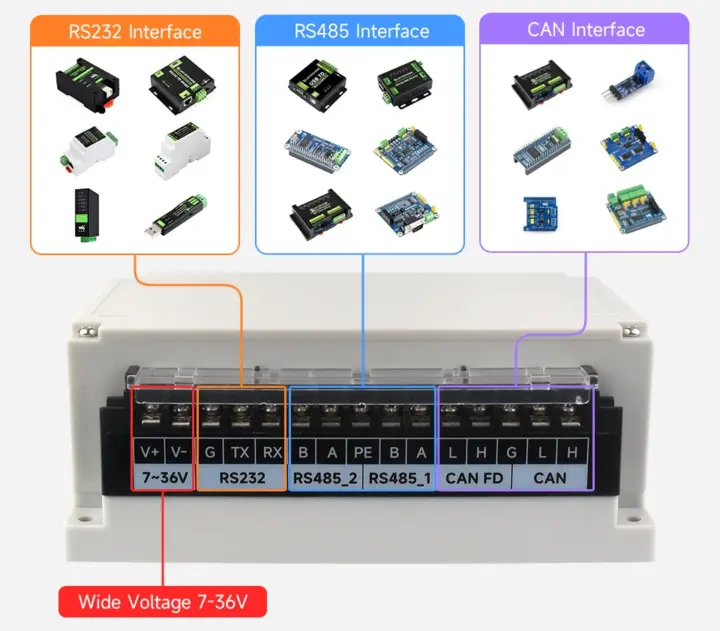

Cette solution offre également un accès à des interfaces isolées, comprenant deux interfaces RS485, RS232, ainsi que des capacités pour CAN FD et CAN Bus. L’alimentation peut varier entre 7 et 36 V CC grâce à des bornes à vis. De plus, le kit bénéficie des atouts du Raspberry Pi, comme le port Ethernet Gigabit, quatre ports USB et un port HDMI de taille standard (via un adaptateur). Il prend également en charge les cartes d’extension Raspberry Pi HAT et PCIe pour des fonctionnalités supplémentaires telles que le SSD NVMe et la connectivité cellulaire 4G LTE/5G.

RS485 et CAN à 921 600 bps : des interfaces industrielles robustes

Les spécifications du kit sont impressionnantes. La compatibilité s’étend au Raspberry Pi 4B et au Raspberry Pi 5, tandis que l’interface hôte utilise SPI et UART. Les interfaces industrielles isolées comprennent un bus CAN FD capable de débits allant de 5 kbps jusqu’à 8 Mbps, géré par les puces MCP2518FD et MCP2562FD. Un bus CAN standard prend également en charge des débits semblables, atteignant 1 Mbps avec les puces MCP2515 et SN65HVD230.

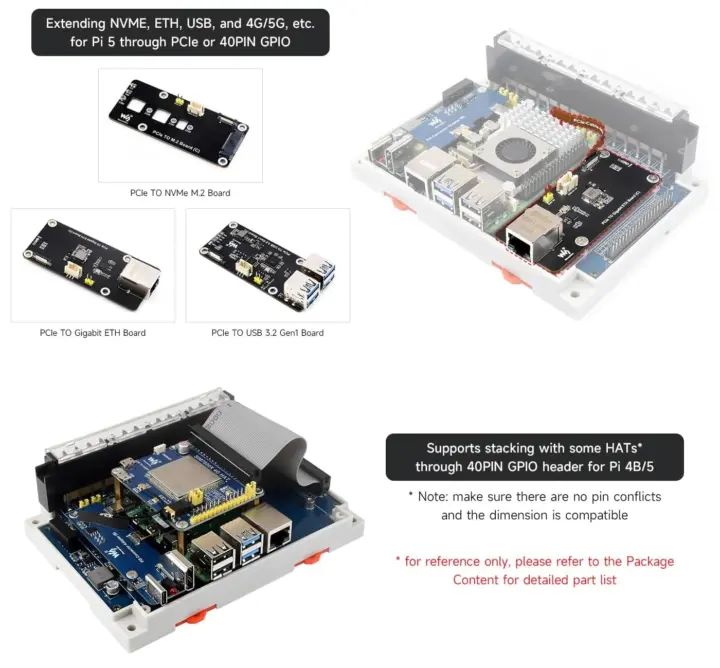

Concernant les interfaces RS485, le kit permet des débits allant de 300 bps à 921 600 bps grâce aux puces SC16IS752 et SP485. Une interface RS232 est également disponible, offrant des performances similaires. En matière d’expansion, le kit prend en charge les connexions NVMe, Ethernet, USB, ainsi que la 4G/5G via PCIe, mais uniquement pour le Raspberry Pi 5. La prise en charge des cartes Raspberry Pi HAT est assurée, bien que partiellement en raison de contraintes d’espace.

Dimensions de 154,6 × 83,7 × 59 mm et un prix très compétitif

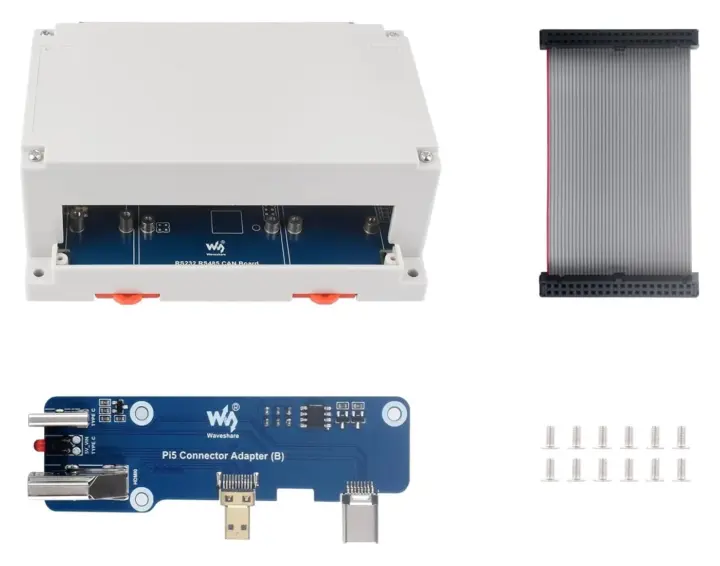

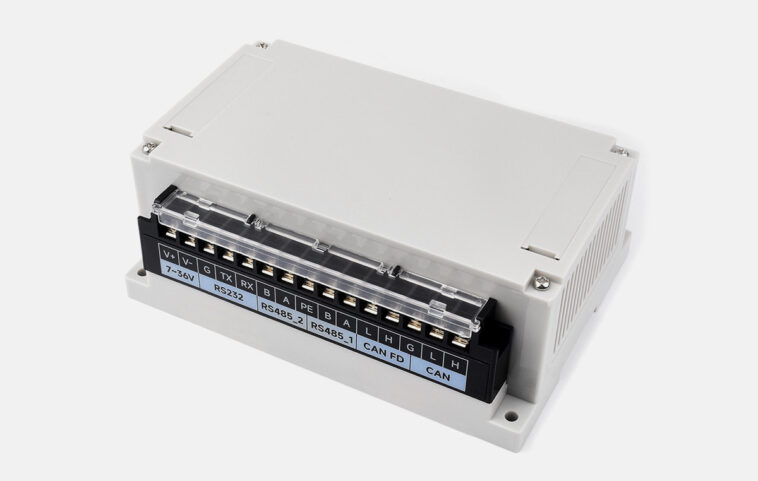

Le kit est contenu dans un boîtier en plastique durable, adapté pour des installations murales ainsi que sur rail DIN, et pèse 323 grammes, sans compter le Raspberry Pi. En termes de budget, Waveshare propose ce kit pour environ 60 $ sur AliExpress, avec des prix légèrement plus élevés sur d’autres plateformes comme Amazon, où il est affiché à 68,99 $, ou à 54,99 $ sur la boutique officielle de la société.

Cette solution logicielle du kit est soutenue par la bibliothèque C de Mike McCauley pour le Broadcom BCM2835, la bibliothèque câblagePi et divers paquets Python. Les utilisateurs peuvent accéder à des schémas en PDF, ainsi que des exemples de code pour les bus RS-485 et CAN, disponibles sur le wiki associé.

Cette proposition de Waveshare, bien qu’elle ne soit pas la première solution pour un Raspberry Pi en milieu industriel, s’illustre par une conversion efficace et économique d’un Raspberry Pi 4 ou 5 déjà existant avec accès à des interfaces RS232, RS485 et CAN bus, tout en offrant une large gamme d’alimentations. Le tout se présente dans un boîtier adaptable sur rail DIN.

Le kit « Carte d’extension isolée RS232 / RS485 / CAN / CAN FD pour Raspberry Pi » est proposé à un prix compétitif d’environ 60 $ à 68,99 $, selon le détaillant, offrant ainsi une option abordable pour les utilisateurs cherchant à exploiter les capacités industrielles de leur Raspberry Pi.
