Instructions de montage du boîtier de caméra PIR de vision nocturne ModMyPi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Caméra de vision nocturne
  • 6x pièces en acrylique
  • 4x 1 “M / F Stand Off
  • 4x 1/4 “F / F Stand Off
  • Vis noire 8x 1/4 “
  • 6 vis M2 x 10 mm noires
  • 10x M2 Nut
  • 4x pieds en caoutchouc
  • Capteur PIR
  • 3x fils F / F

En option pour un montage mural:

  • Montage mural
  • 2x vis M5
  • 2x écrous M5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

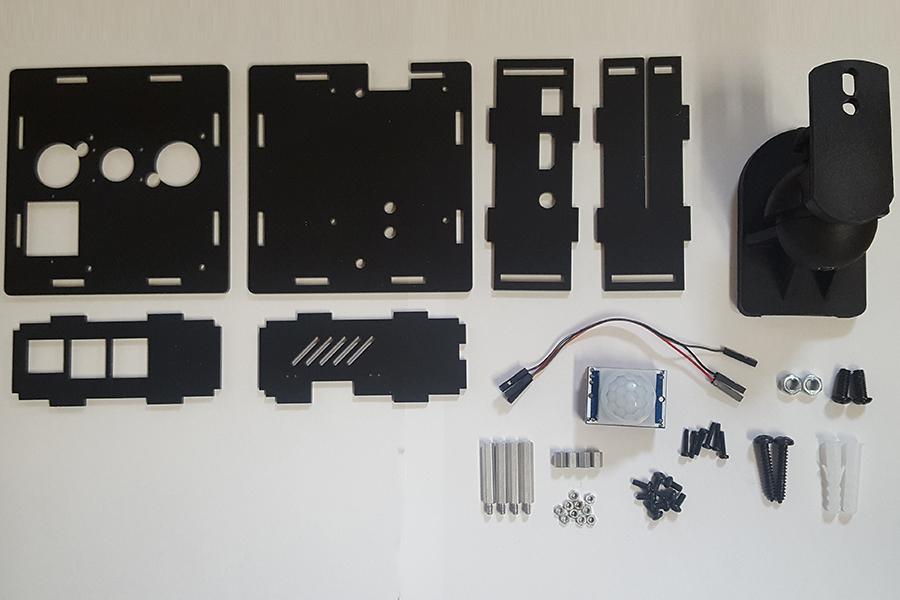

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

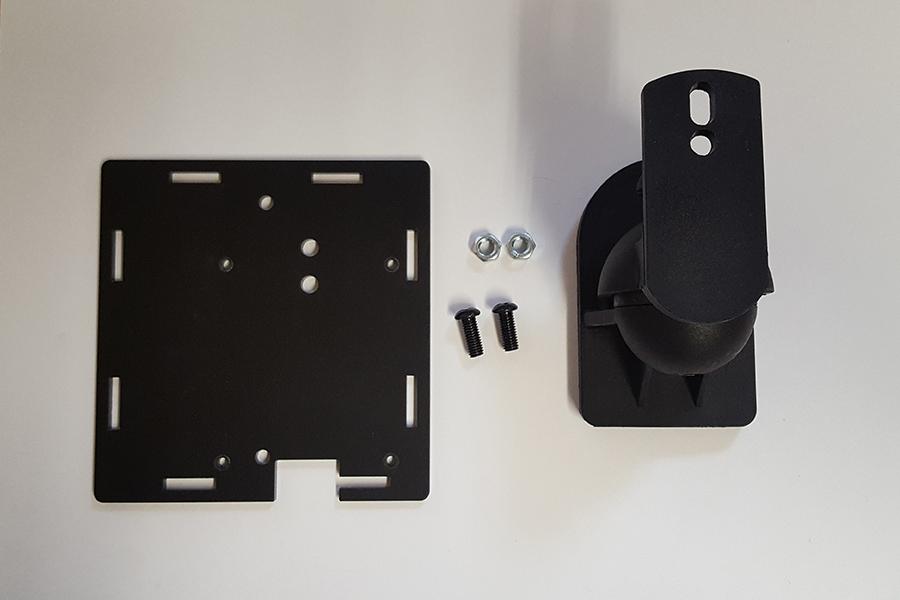

Commencez par fixer le support mural à la plaque arrière. Vérifiez à nouveau l’orientation de la plaque acrylique.

blank

blank

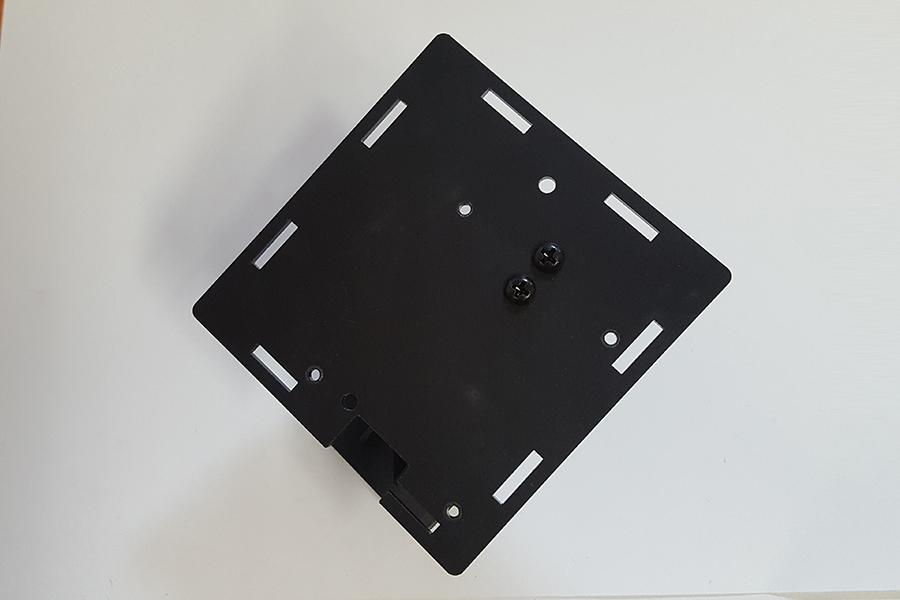

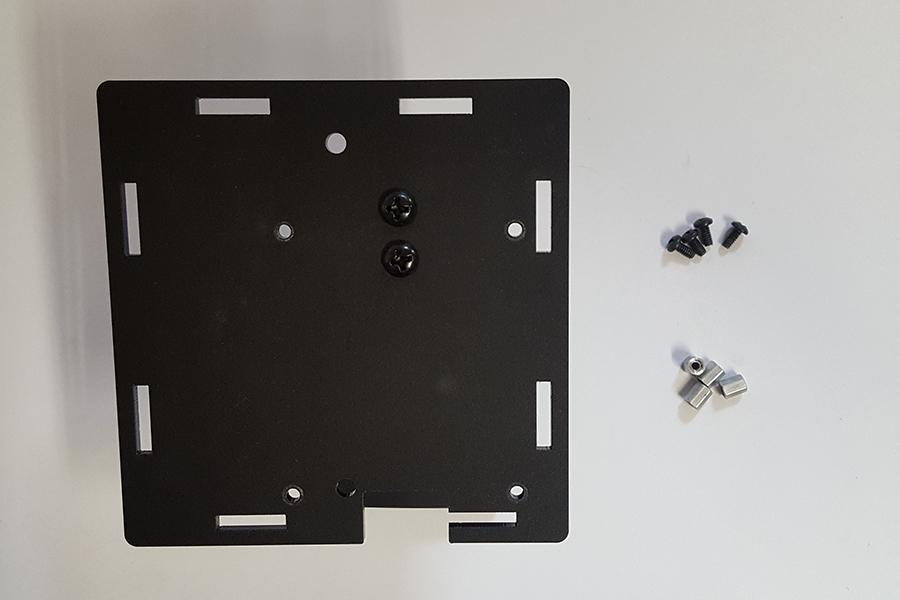

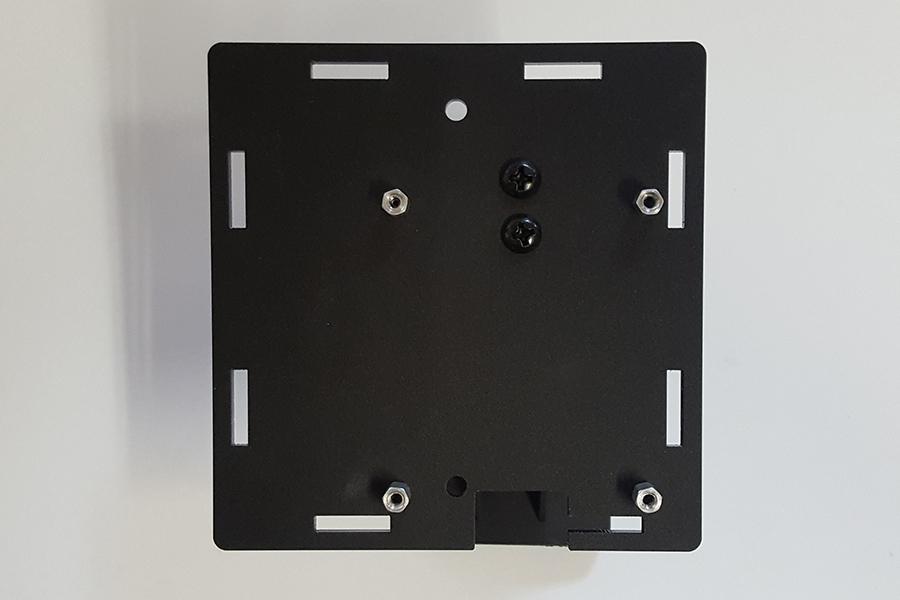

Maintenant, nous devons fixer les entretoises 1/4 “à la plaque arrière, les fixer à l’arrière de la plaque avec 4 vis noires.

blank

blank

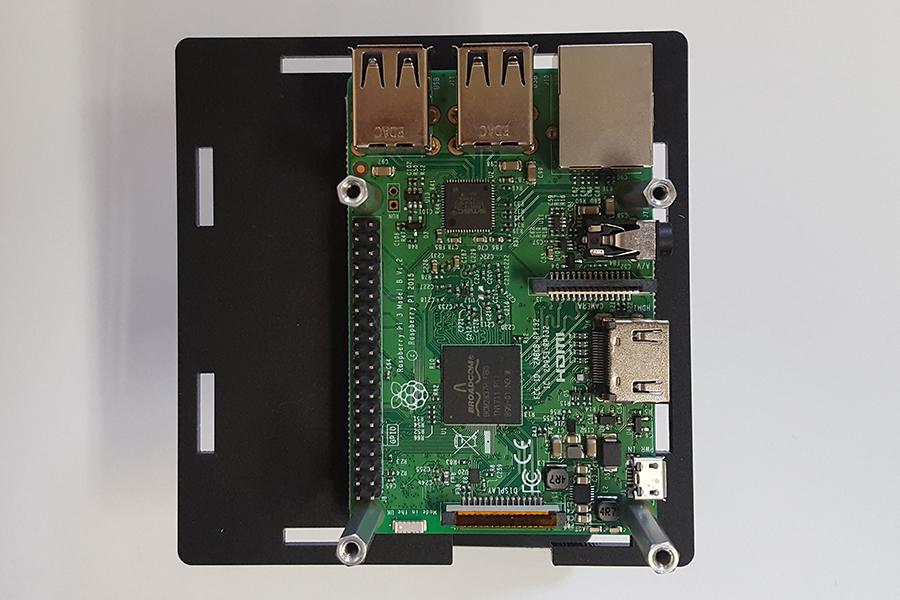

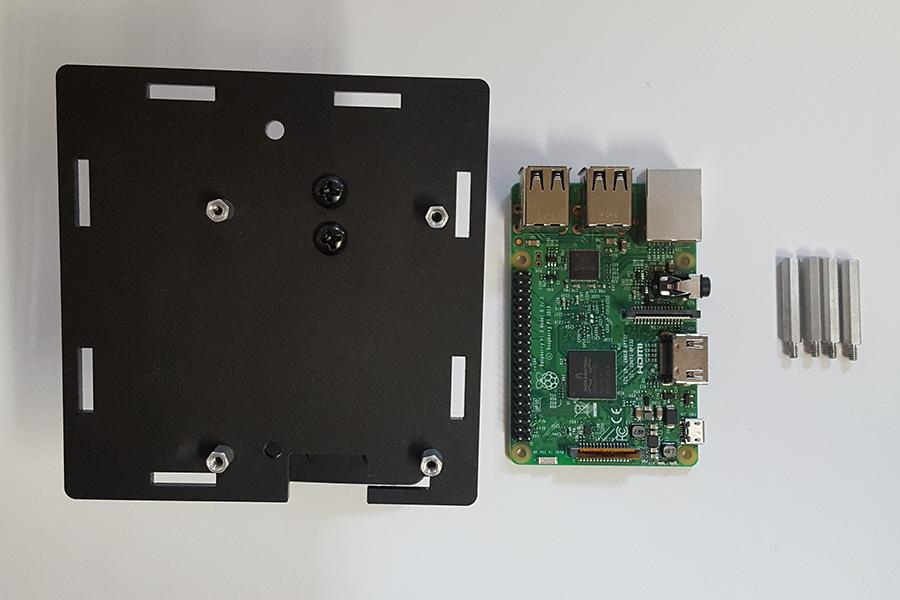

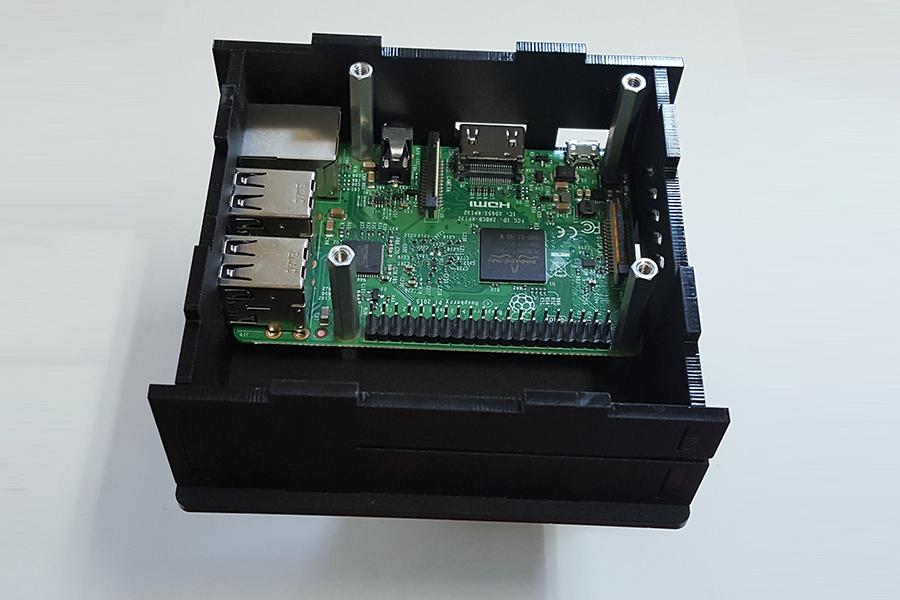

Maintenant, ajoutez le Pi et fixez-le à l’aide des supports de 1 “.

blank

blank

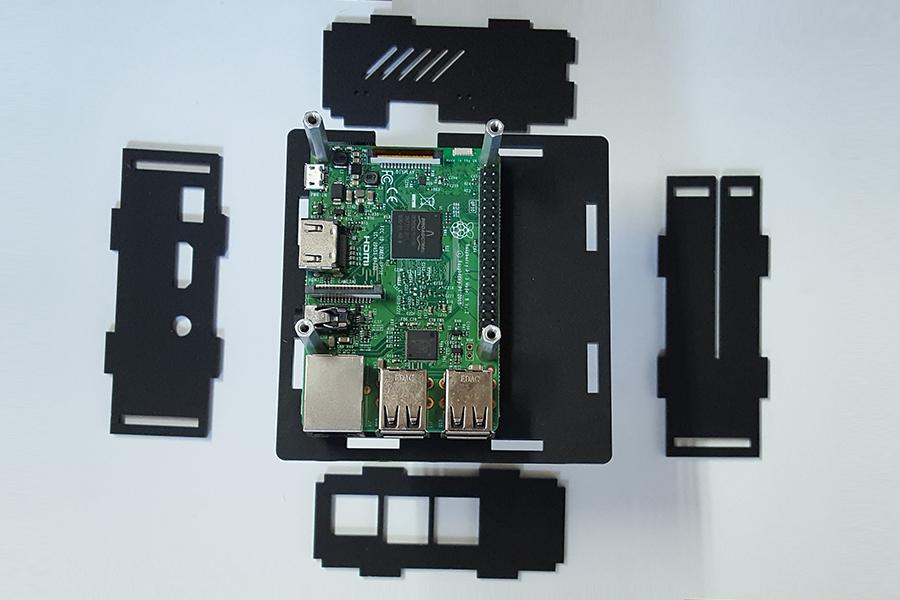

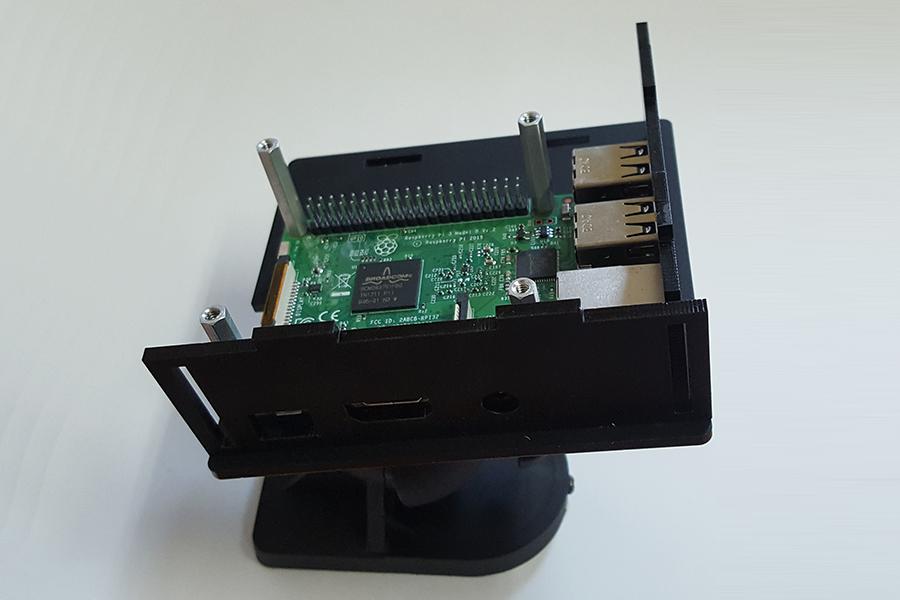

Ensuite, ajoutez chacune des plaques latérales. En commençant par la plaque qui couvre les ports USB, travaillez dans le sens horaire.

blank

blank

blank

blank

Vous pouvez le déplacer d’un côté maintenant que nous fixons la caméra et le capteur PIR à la plaque supérieure.

blank

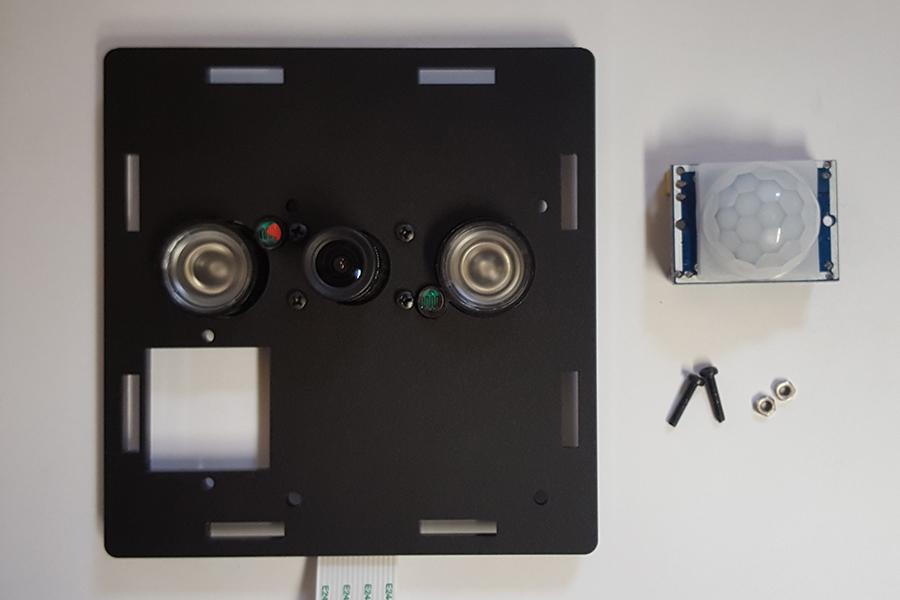

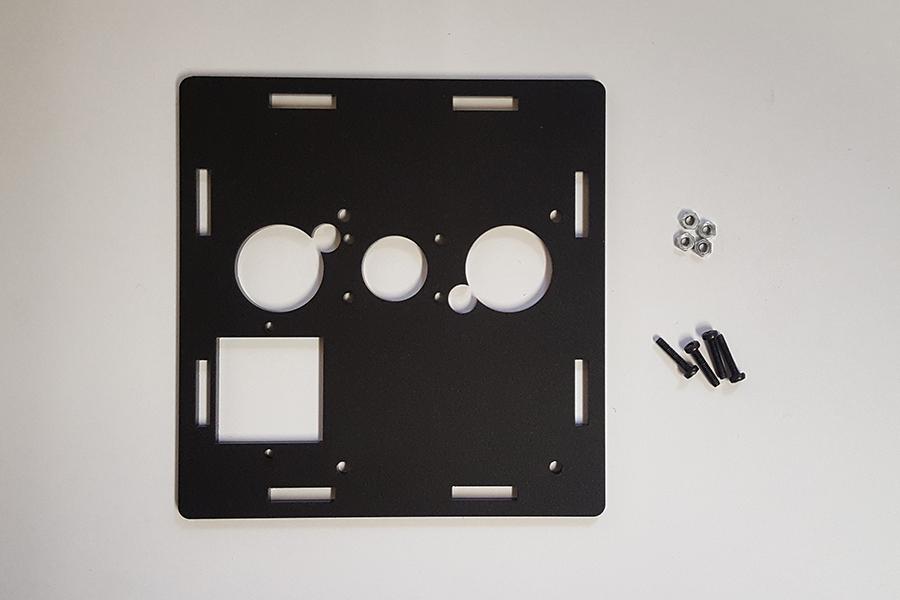

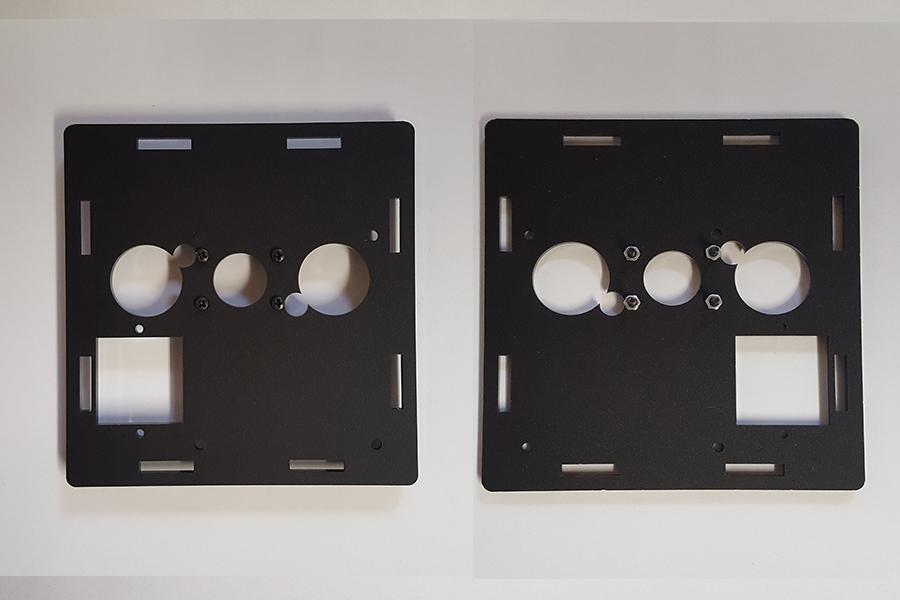

Insérez 4 des vis noires de 10 mm dans les 4 trous de montage autour de la caméra et fixez-les à l’arrière à l’aide des écrous M2.

blank

blank

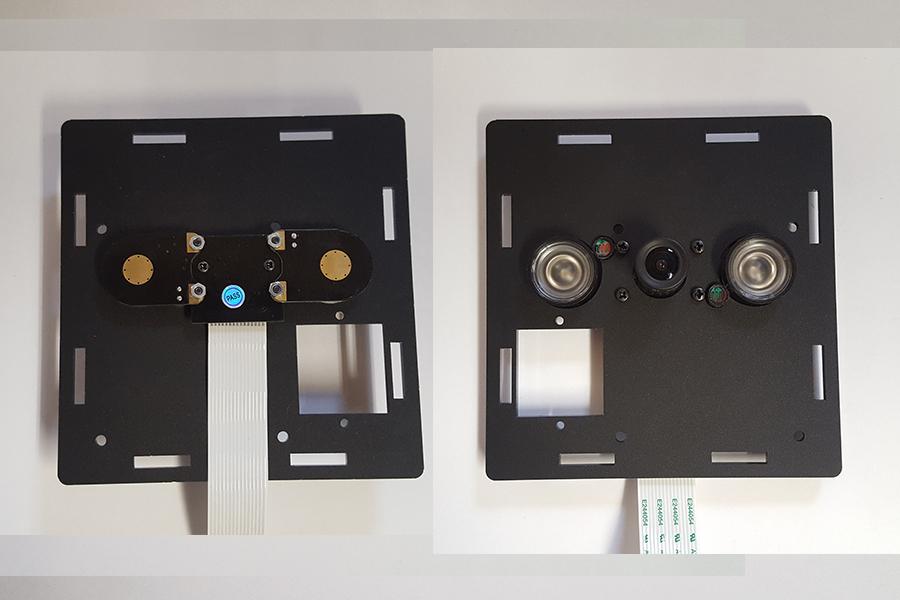

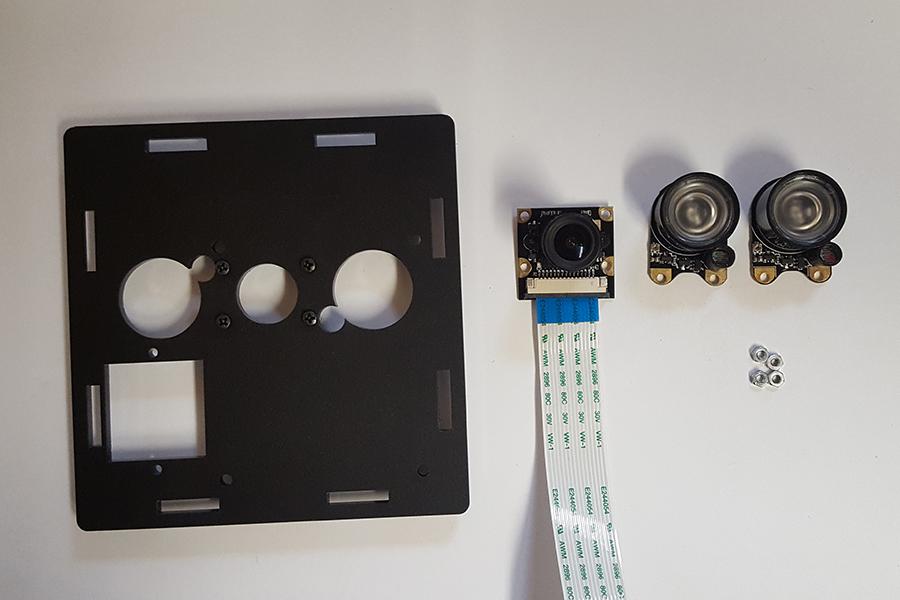

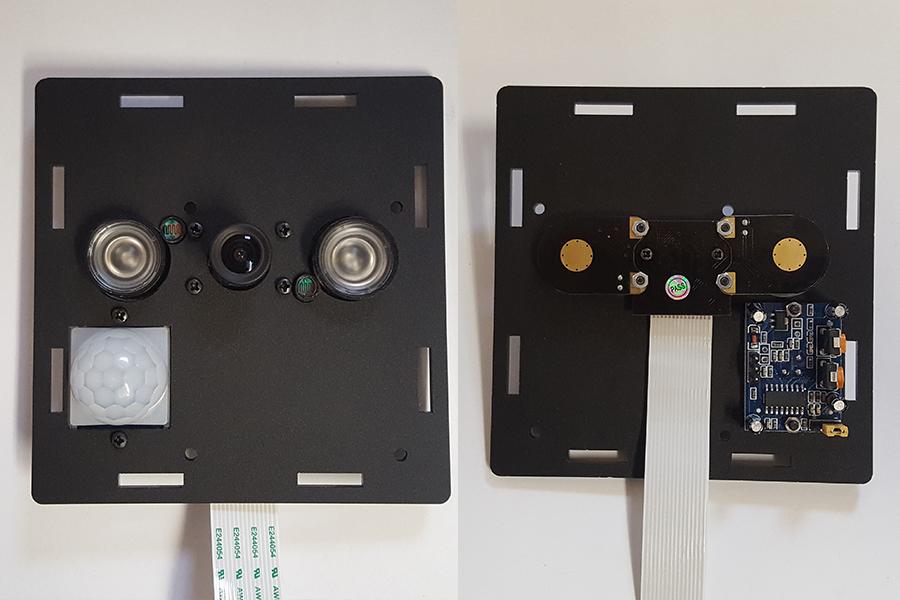

Maintenant, nous pouvons attacher la caméra de vision nocturne. Insérez la caméra par l’arrière sur les vis noires de 10 mm. Ajoutez ensuite les leds IR de chaque côté, fixant enfin l’ensemble avec les écrous M2.

blank

blank

Ensuite, nous devons ajouter le capteur PIR, insérez simplement une vis de 10 mm dans chacun des trous de montage PIR et fixez le capteur PIR en place par l’arrière.

blank

blank

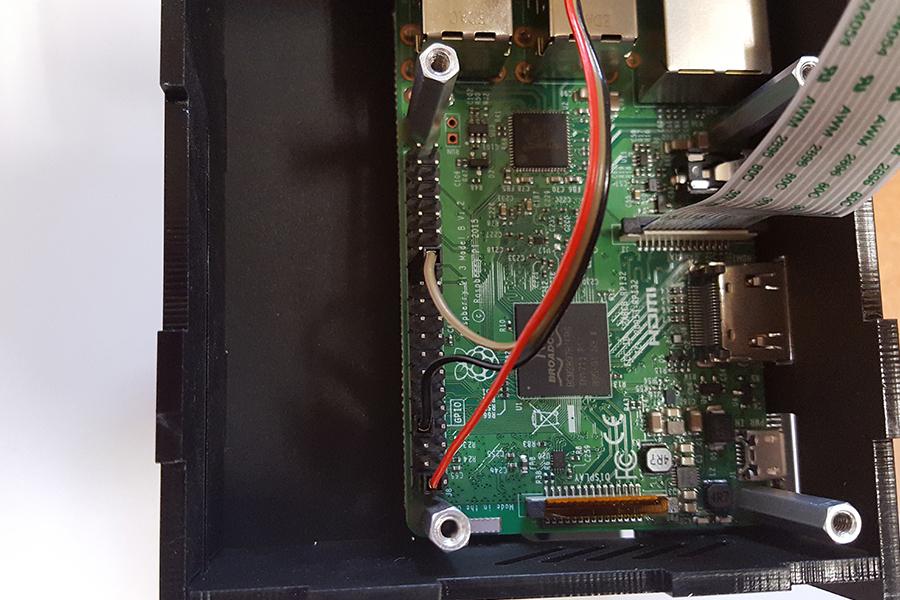

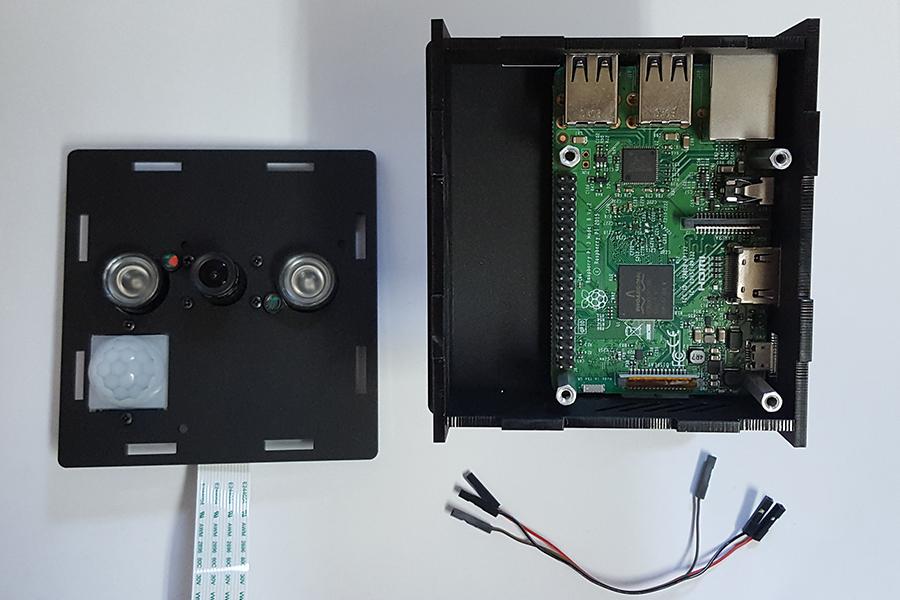

Il est temps de brancher notre caméra et notre capteur PIR!. Connectez le câble de la caméra au port de la caméra sur le Pi. Pour le capteur PIR, nous avons trouvé ici un guide qui explique comment câbler le capteur.

blank

blank

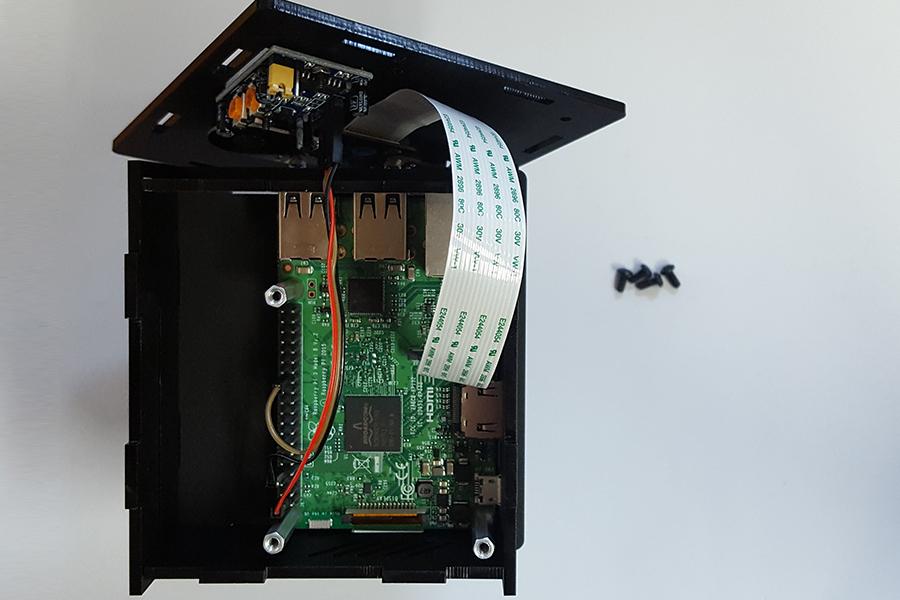

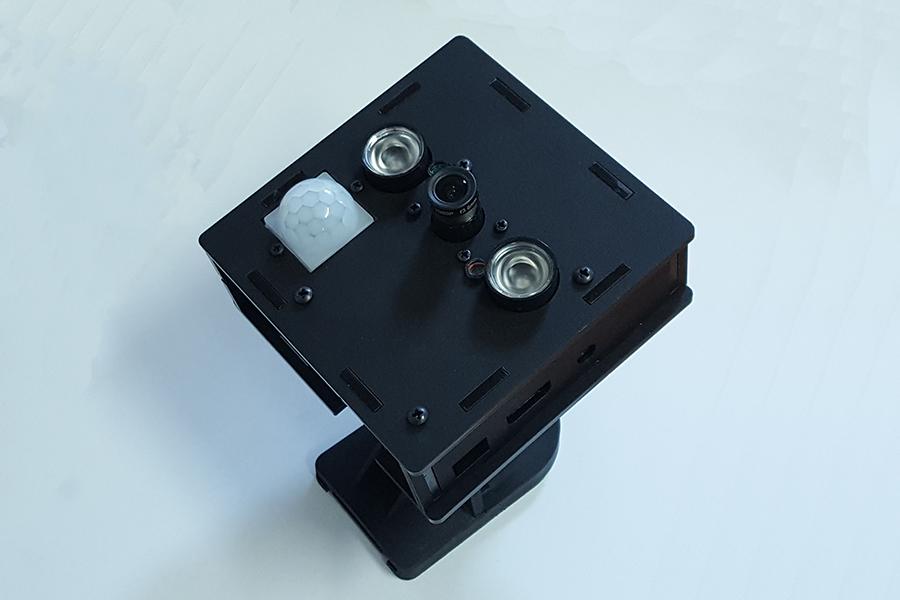

La dernière étape consiste à fixer la plaque supérieure et à la fixer avec les vis noires restantes.blank

blank
