Instructions d’assemblage du boîtier ModMyPi Pi Zero

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi Zero
  • 5x plaques acryliques
  • 4x vis en nylon M2,5 12 mm
  • 4x écrous en nylon M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

REMARQUE: Avant l’assemblage, vous devrez peut-être retirer doucement tout excès / résidu acrylique résiduel des sections gravées. Ces sections sont:

  • 4x zones de retrait des noix
  • 4x zones de retrait de vis
  • 4x Corners of Pi Zero plaque de maintien

blank

Pour éliminer les résidus restants, grattez soigneusement la zone avec un couteau bien aiguisé, en veillant à ne pas rayer les zones environnantes.

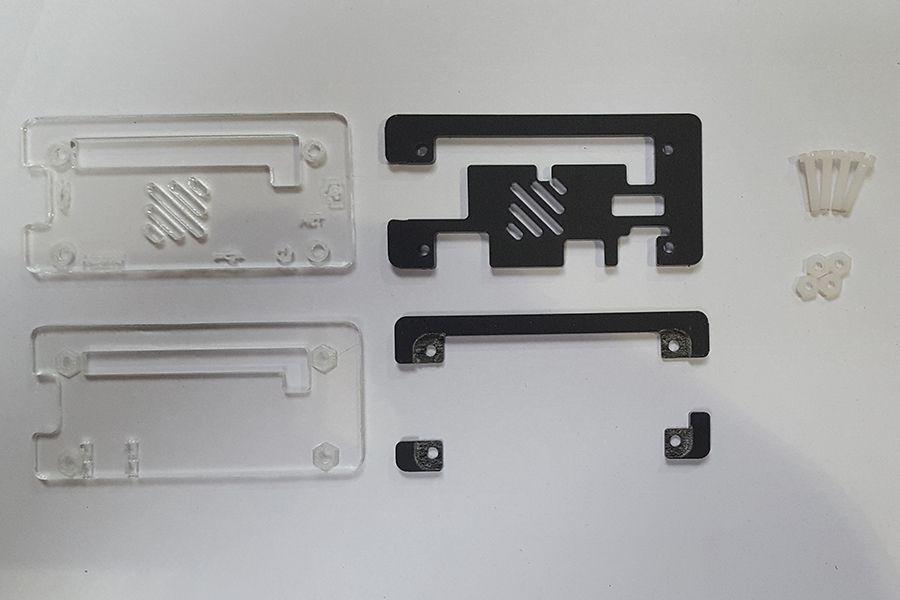

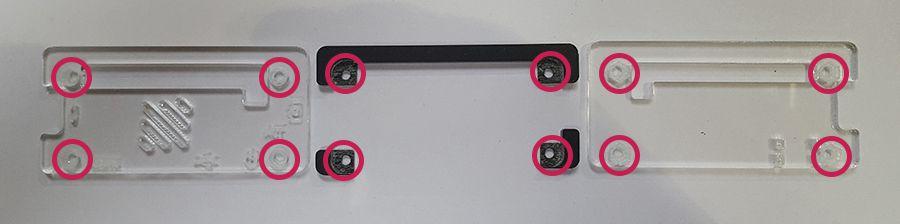

Voici les pièces du kit de valise:

blank

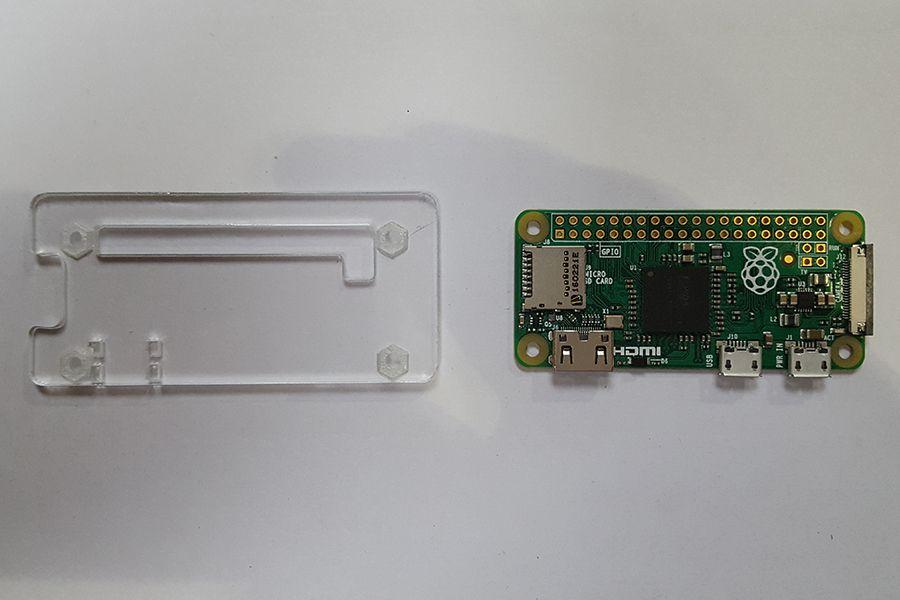

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

Assurez-vous que le creux d’écrou gravé est orienté vers le bas.

blank

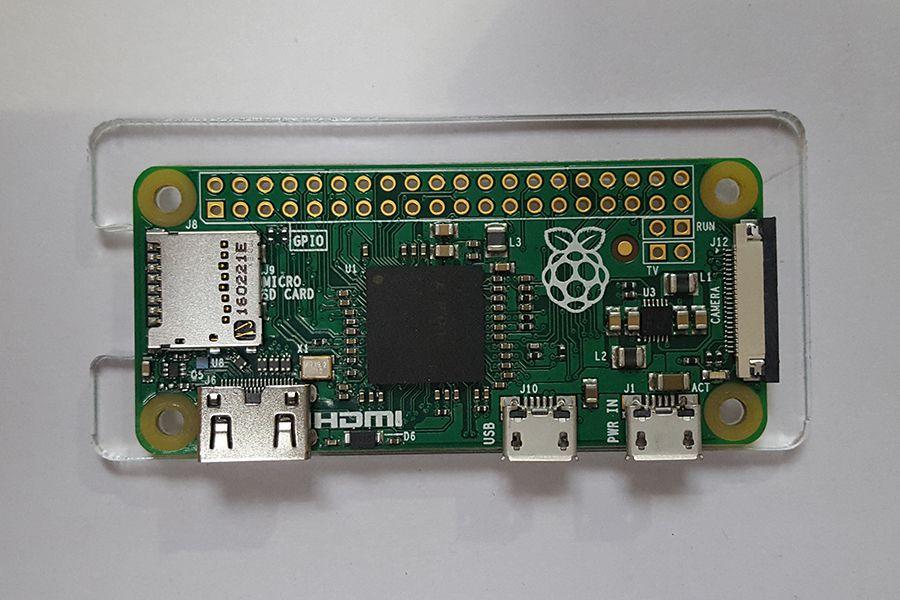

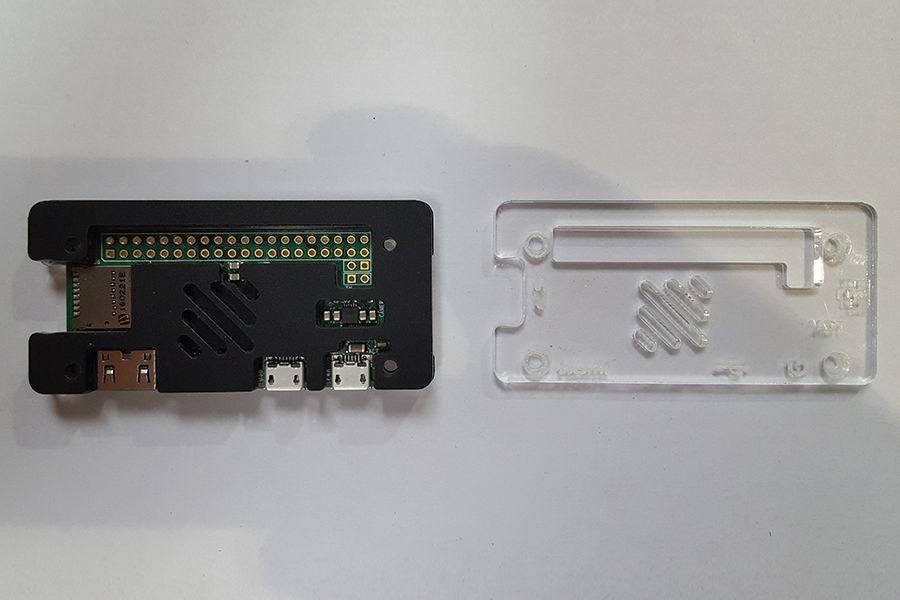

Placez le Raspberry Pi Zero sur le dessus de la plaque acrylique, en vous assurant que les 4 petits points de soudure sur le dessous du Pi sont alignés avec les 4 découpes sur la plaque.

blank

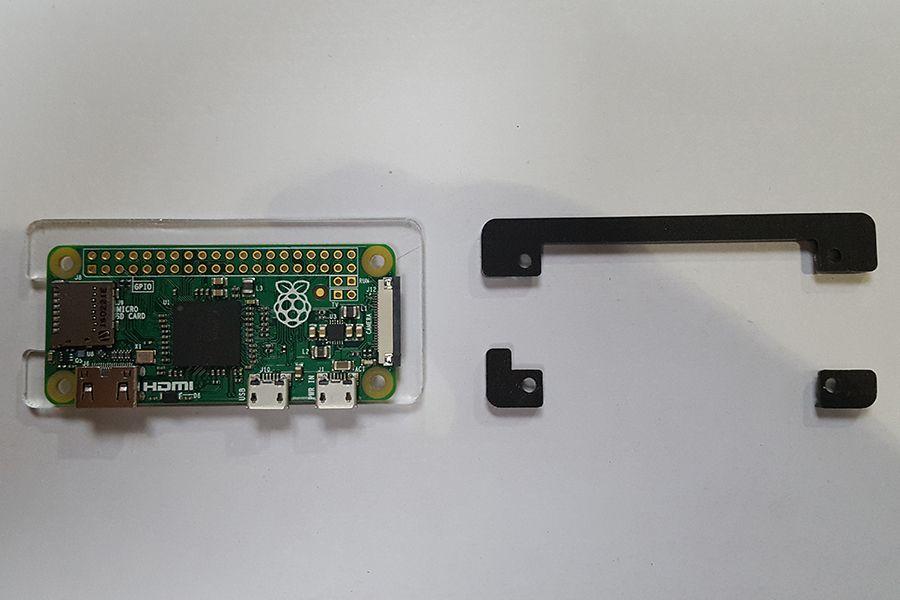

Assurez-vous que les coins gravés sont orientés vers le bas.

blank

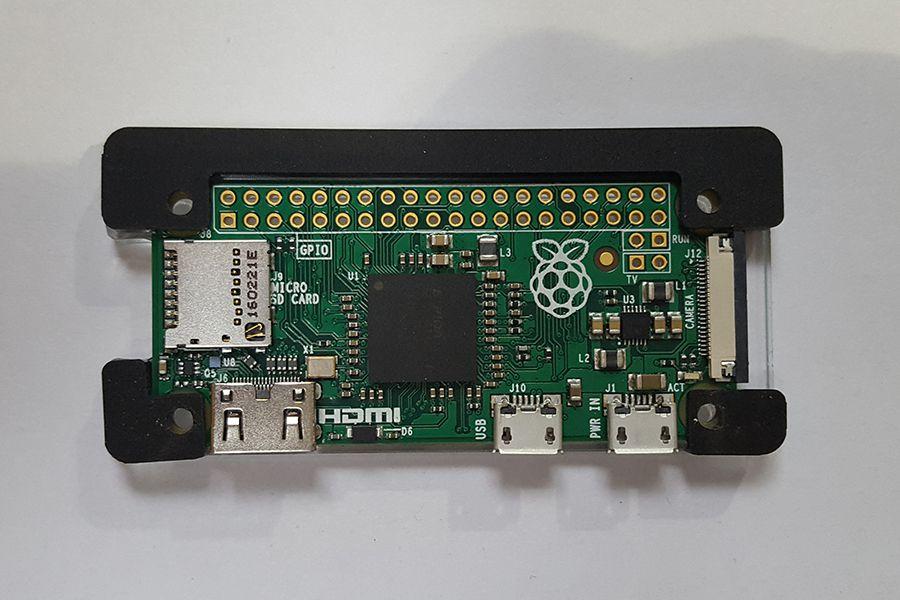

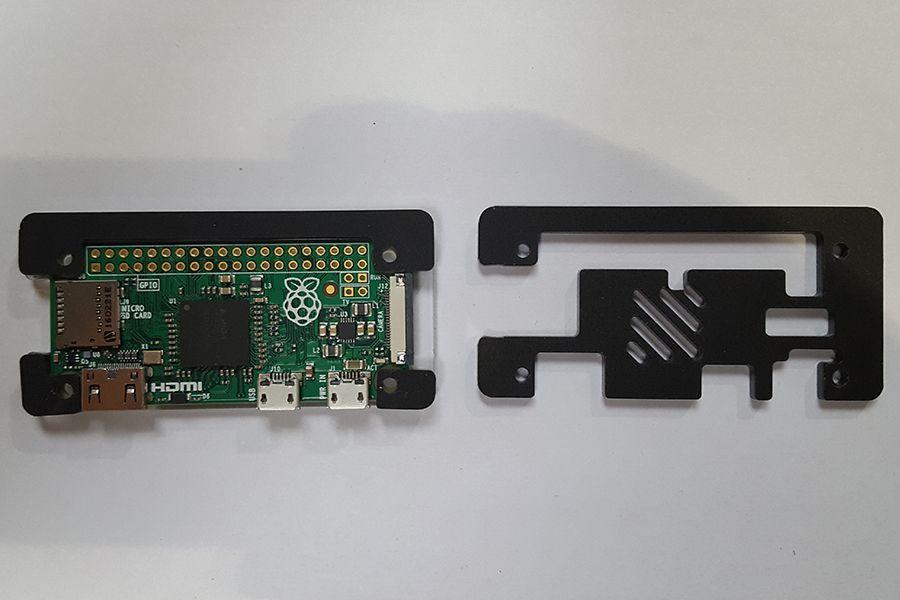

Placez les plaques acryliques sur le dessus du Pi Zero.

blank

blank

blank

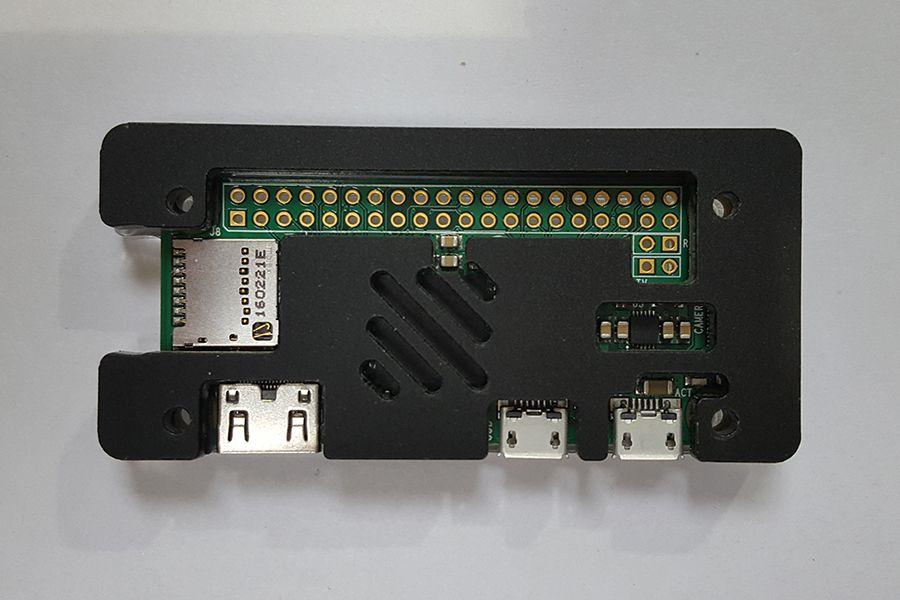

Assurez-vous que la gravure est orientée vers le haut, avec les évidements de vis gravés orientés vers le haut également.

blank

blank

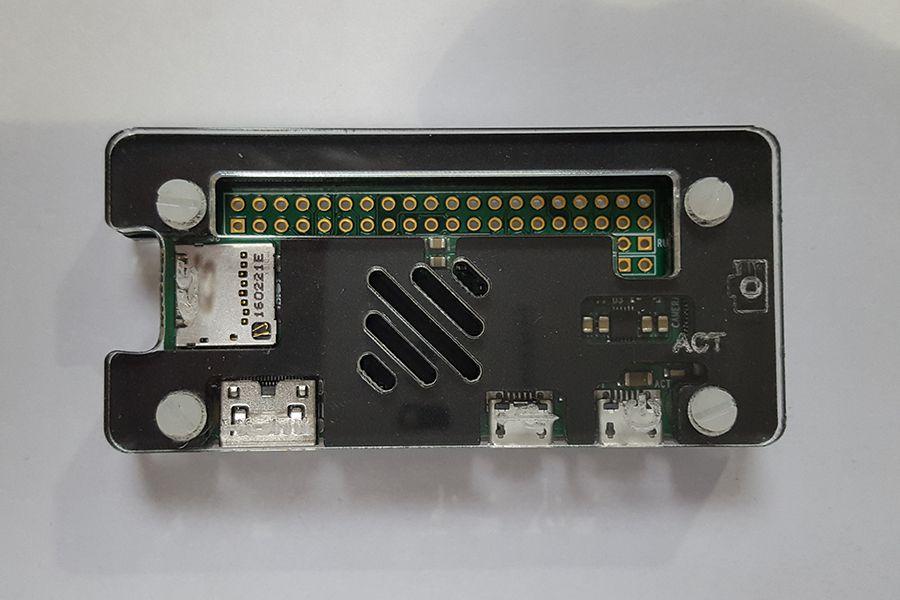

Insérez chacune des vis dans les trous.

blank

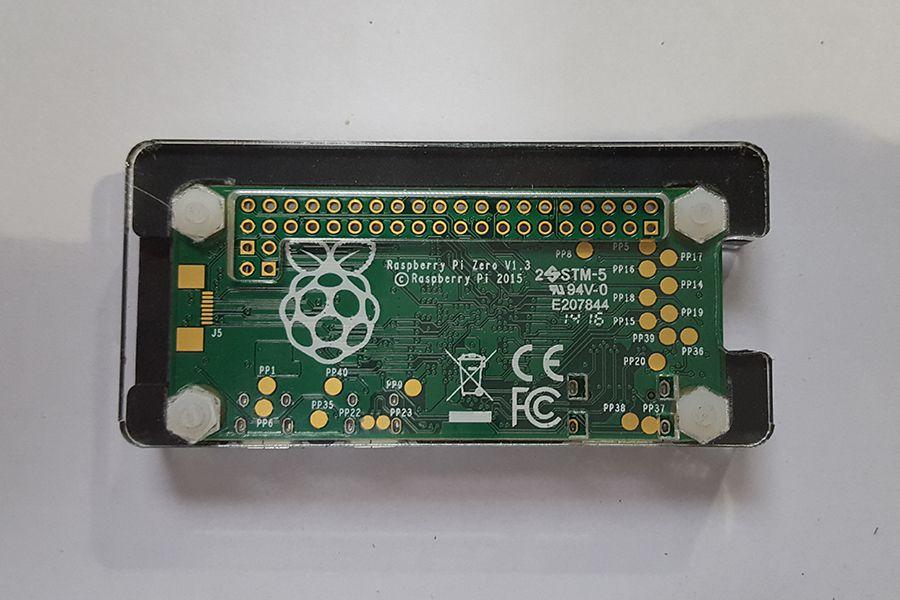

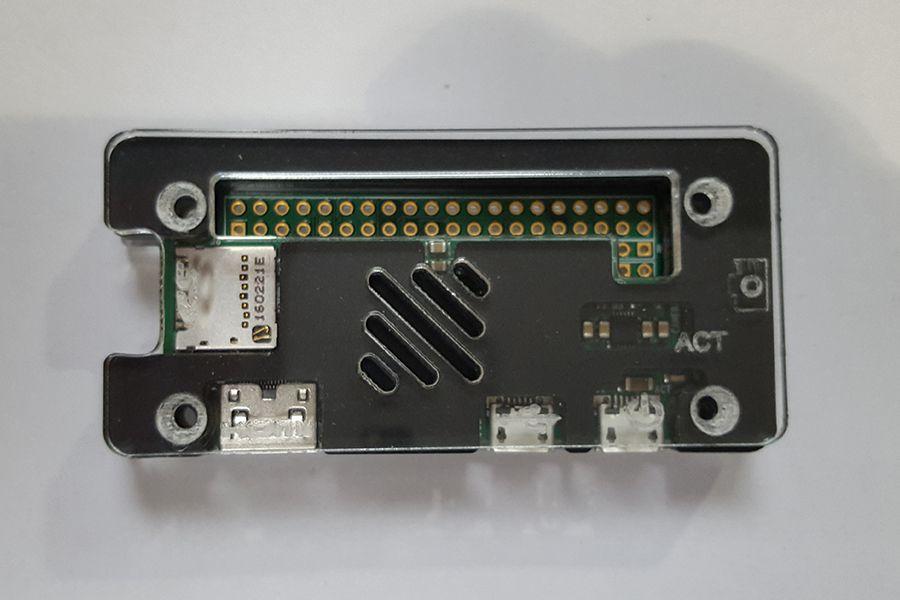

Vissez chaque écrou sur chacune des vis. Veillez à ne pas trop serrer et à ce que l’écrou et la tête de vis soient correctement insérés dans l’évidement.

blank

Vous souhaiterez peut-être couper les vis en nylon de manière à ce qu’elles affleurent l’écrou. Pour ce faire, utilisez simplement un couteau bien aiguisé ou même une paire de ciseaux.
