Instructions d’assemblage du boîtier de planche à pain ModMyPi Pi Zero +

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi Zero
  • Planche à pain demi-taille
  • 6x pièces en acrylique
  • 6x vis en nylon M3
  • 6x écrous M3 / li>

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

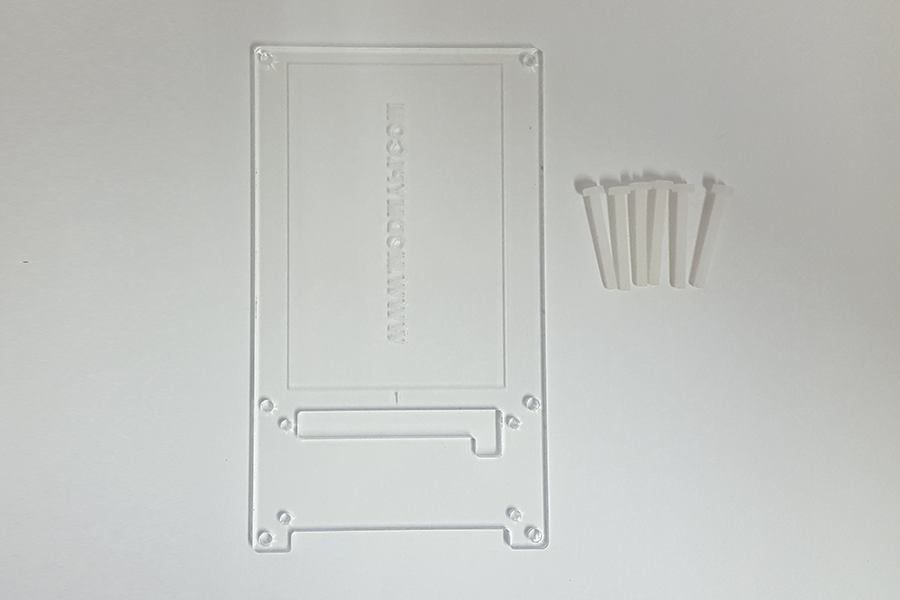

Commencez par insérer les vis en nylon sous la plaque acrylique inférieure.

blank

blank

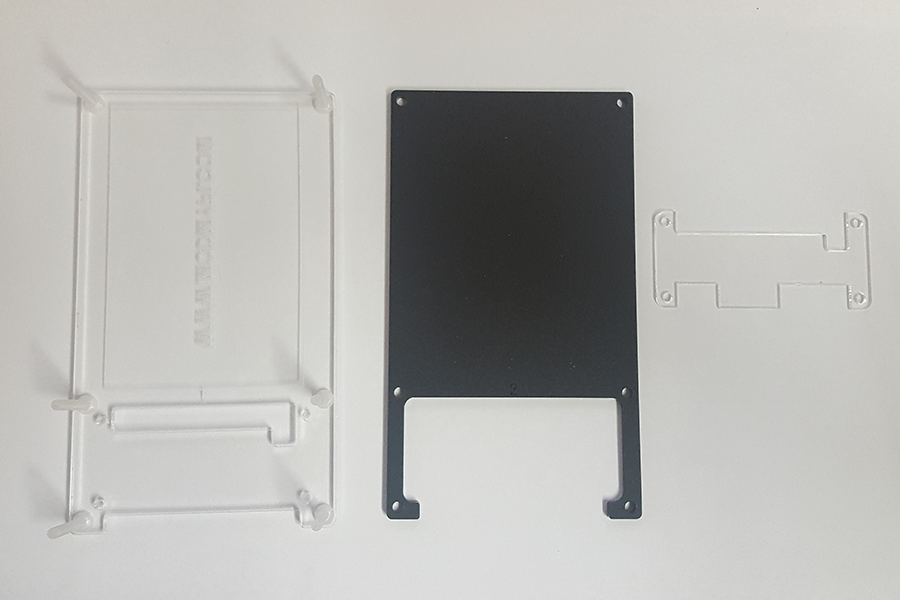

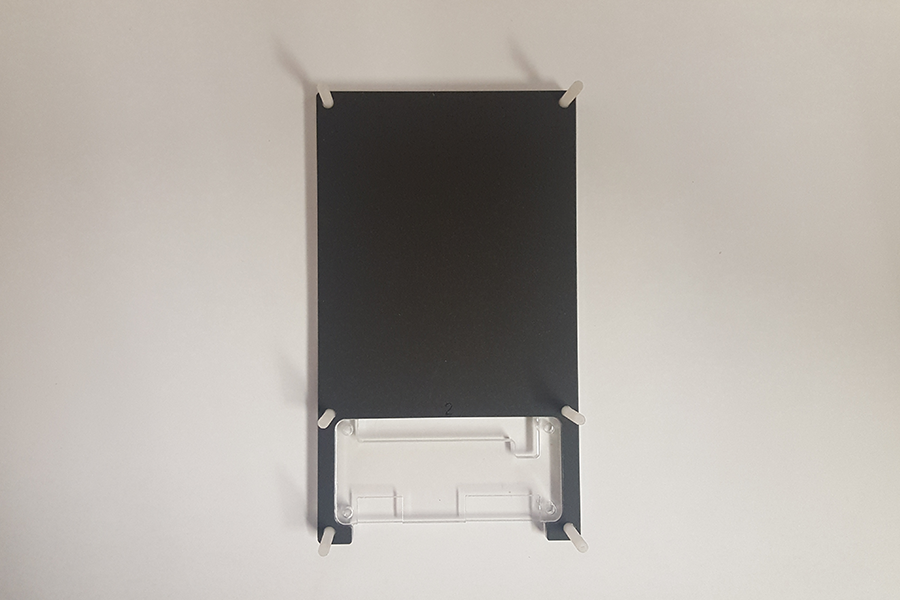

Ajoutez maintenant la plaque numérotée 2, ainsi que le petit morceau d’acrylique de 1,5 mm.

blank

blank

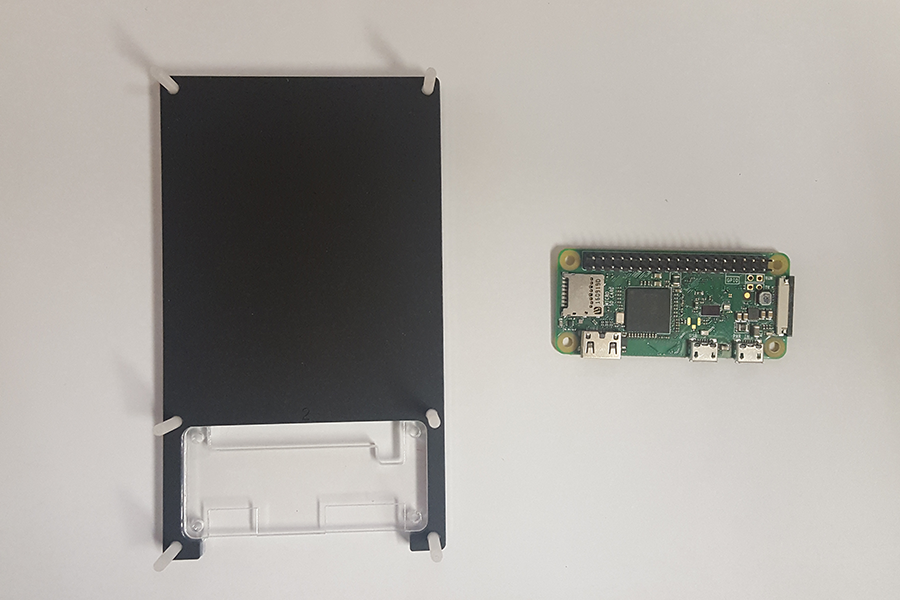

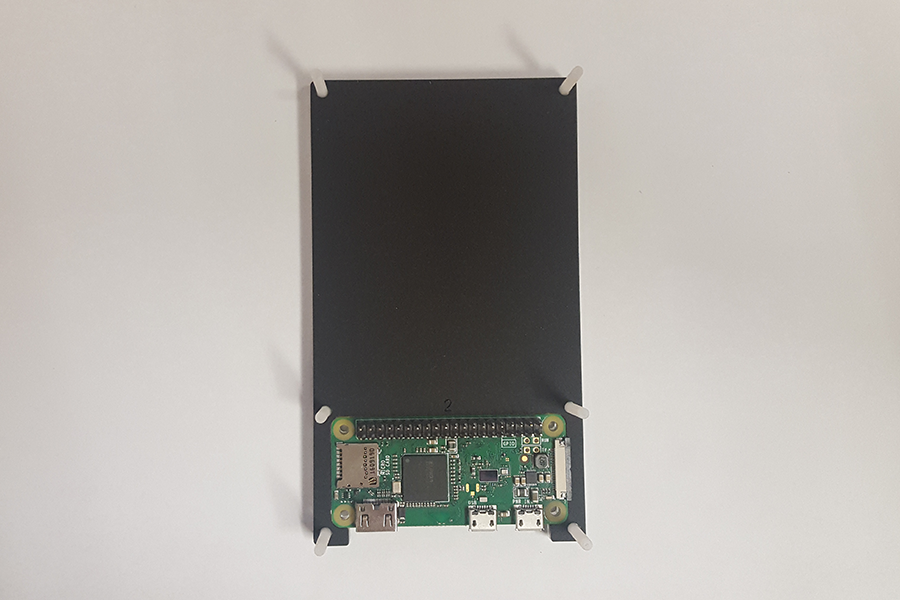

Il est temps d’ajouter le Pi.

blank

blank

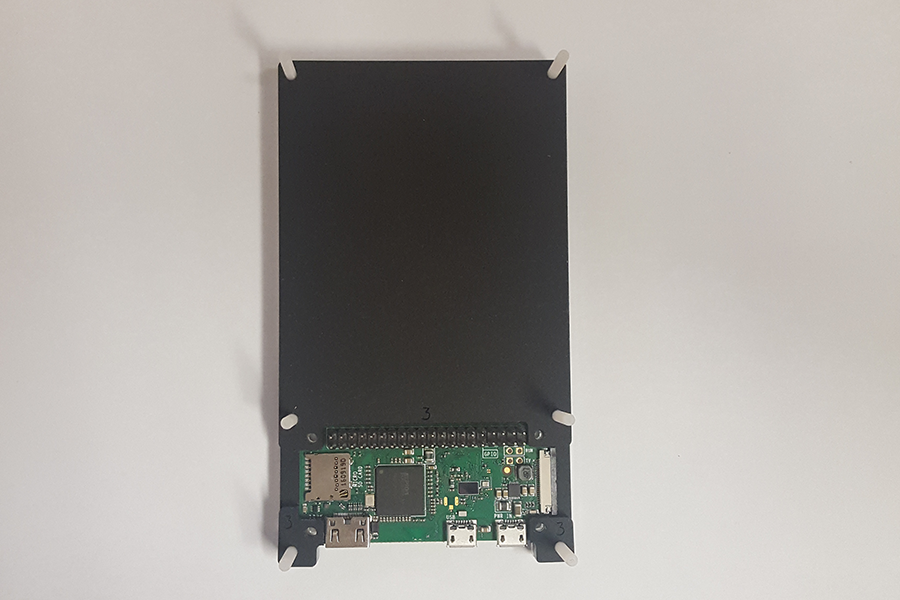

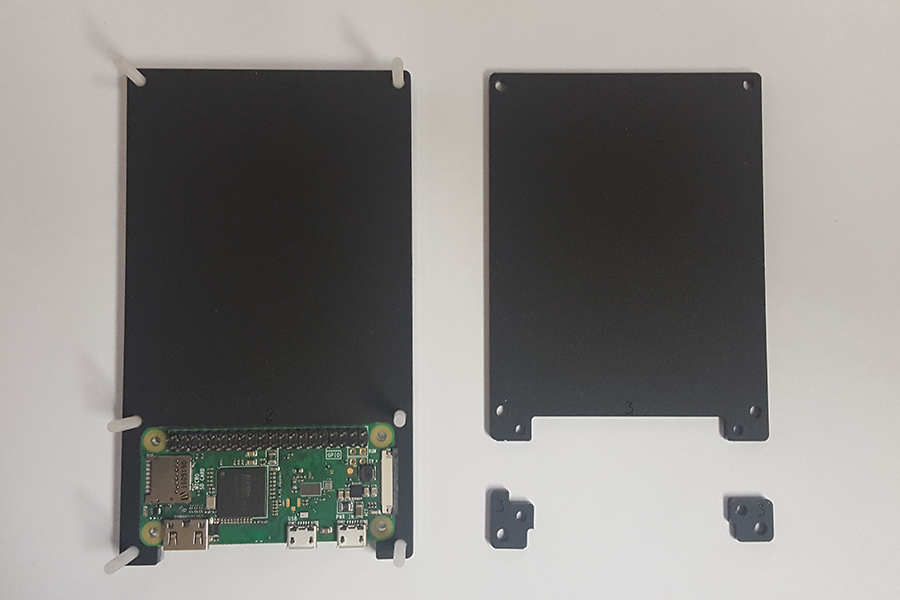

Ajoutez maintenant les trois pièces numérotées 3. Vérifiez à nouveau l’orientation des petits coins avec l’image.

blank

blank

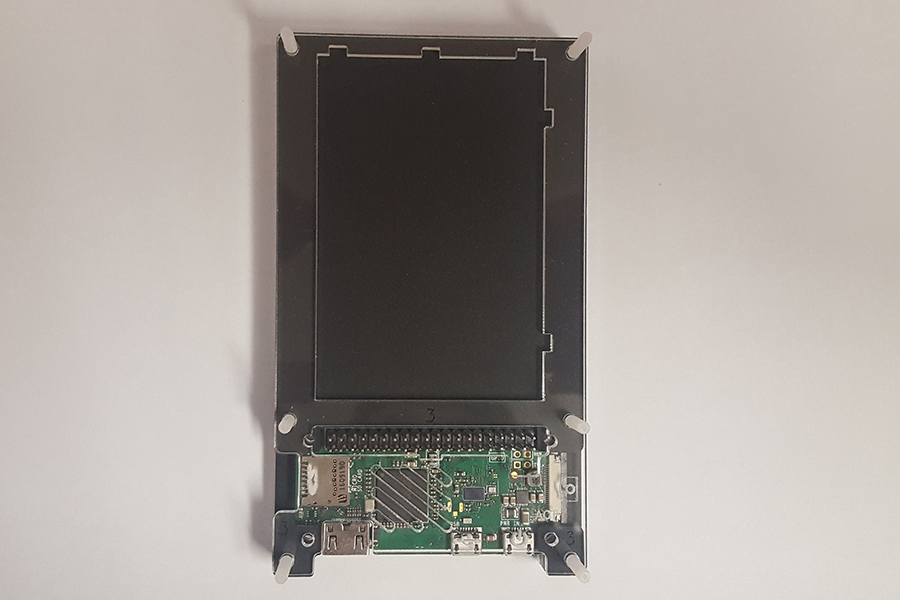

Ensuite, ajoutez la plaque supérieure.

blank

blank

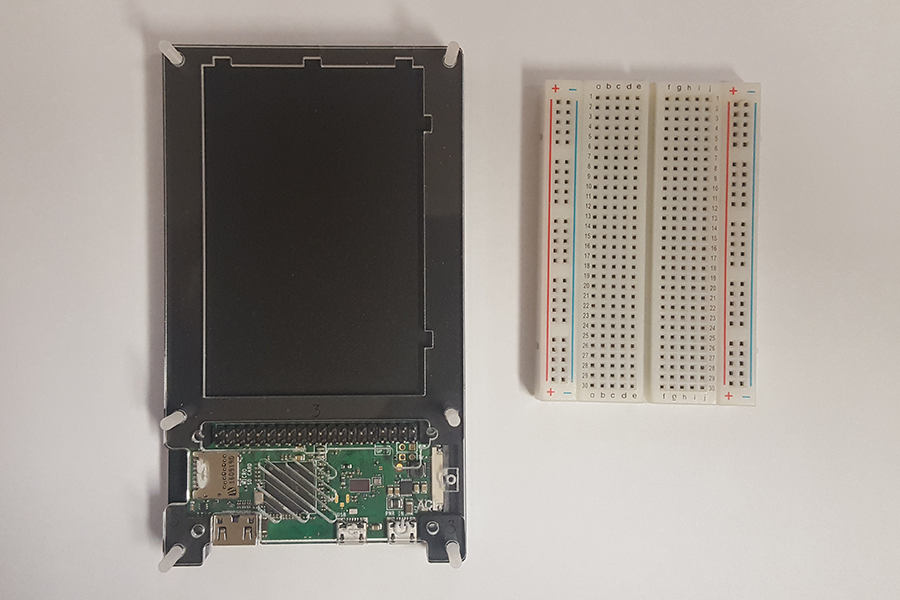

FACULTATIF: décollez le support de la planche à pain pour révéler le fond collant.

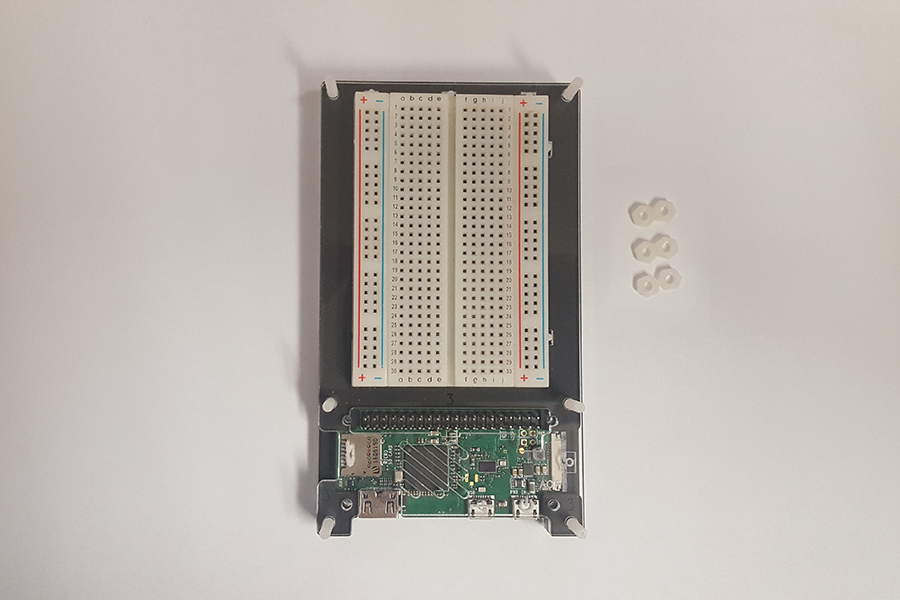

Appuyez soigneusement la planche à pain dans l’espace dans le boîtier. C’est un ajustement serré, alors faites attention à ne rien casser.

blank

blank

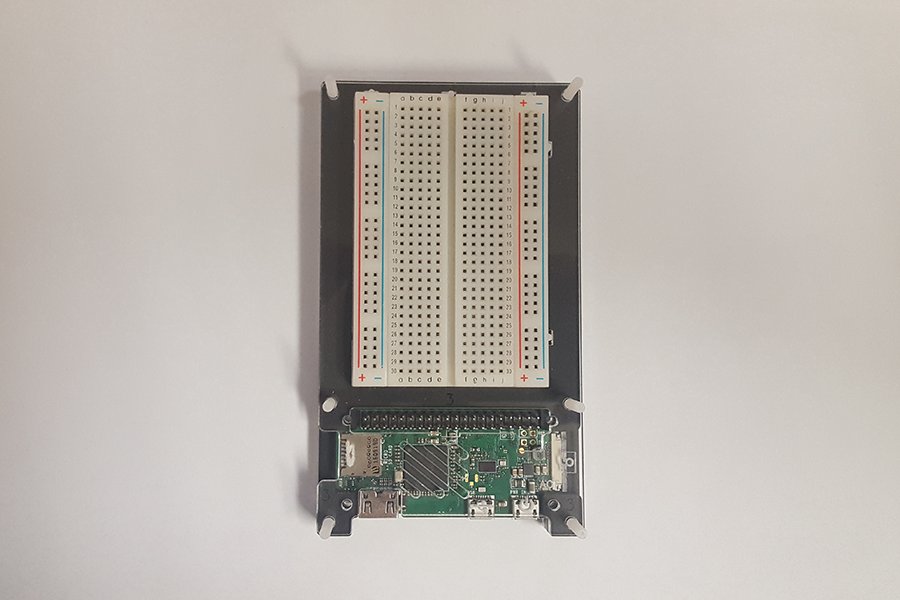

Maintenant, nous devons sécuriser l’acrylique en ajoutant les écrous.

blank

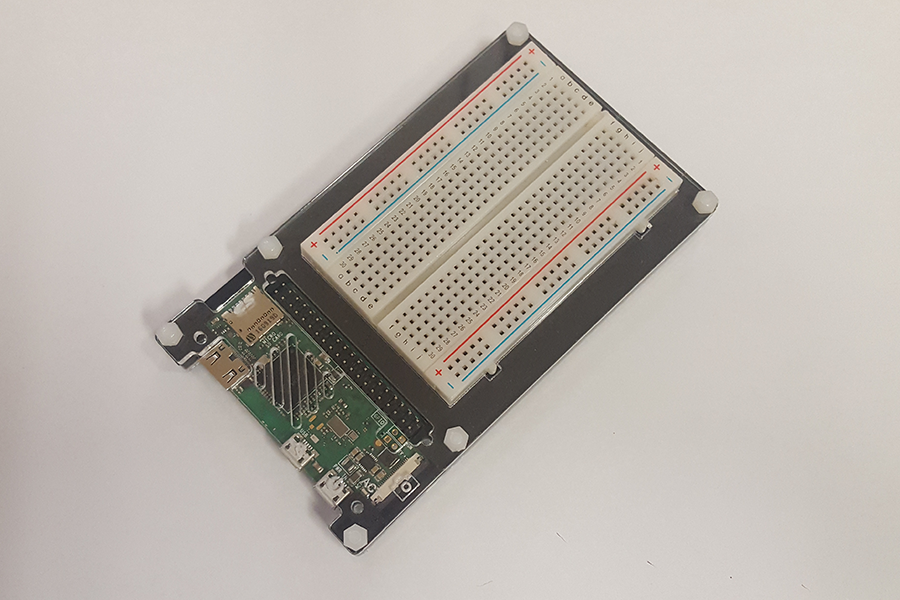

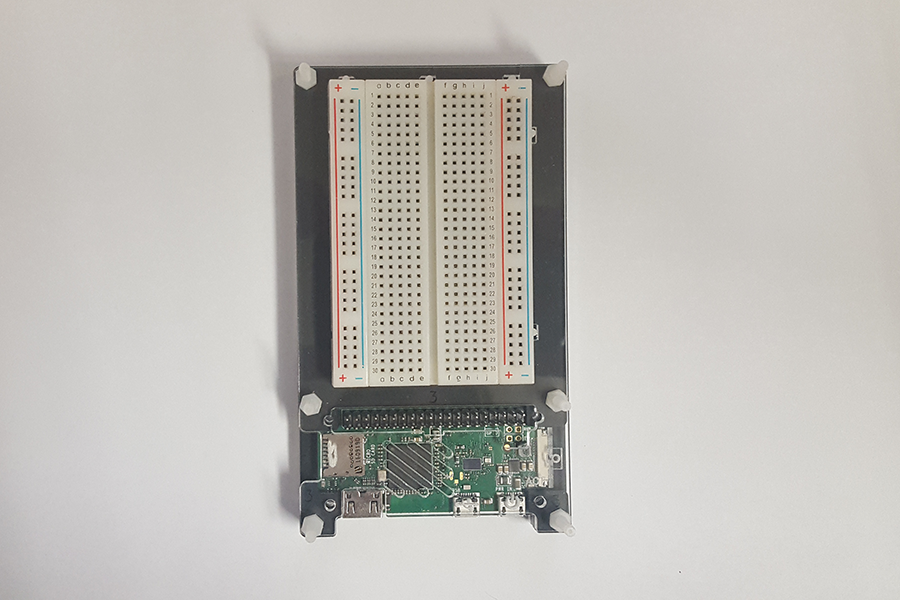

Enfin, coupez les vis en nylon vers le bas.

blank
