Boîtier Helix ModMyPi – Guide d’assemblage

L’étui ModMyPi Helix est strudy une fois assemblé mais il faut faire attention pendant l’assemblage.

Le boîtier comporte des broches “push-fit” afin de permettre la contruction sans utiliser de vis. En raison de la nature du MDF (et de ses propriétés en couches), nous conseillons à tous les clients de s’assurer que la goupille est complètement engagée dans le trou avant d’appliquer une pression. Si cela n’est pas effectué avec soin, cela risque de retirer les couches ou de plier la goupille, la rendant inutile.

Pour la raison ci-dessus, bien que cela puisse être fait avec soin, nous vous déconseillons de démonter le boîtier une fois qu’il a été assemblé.

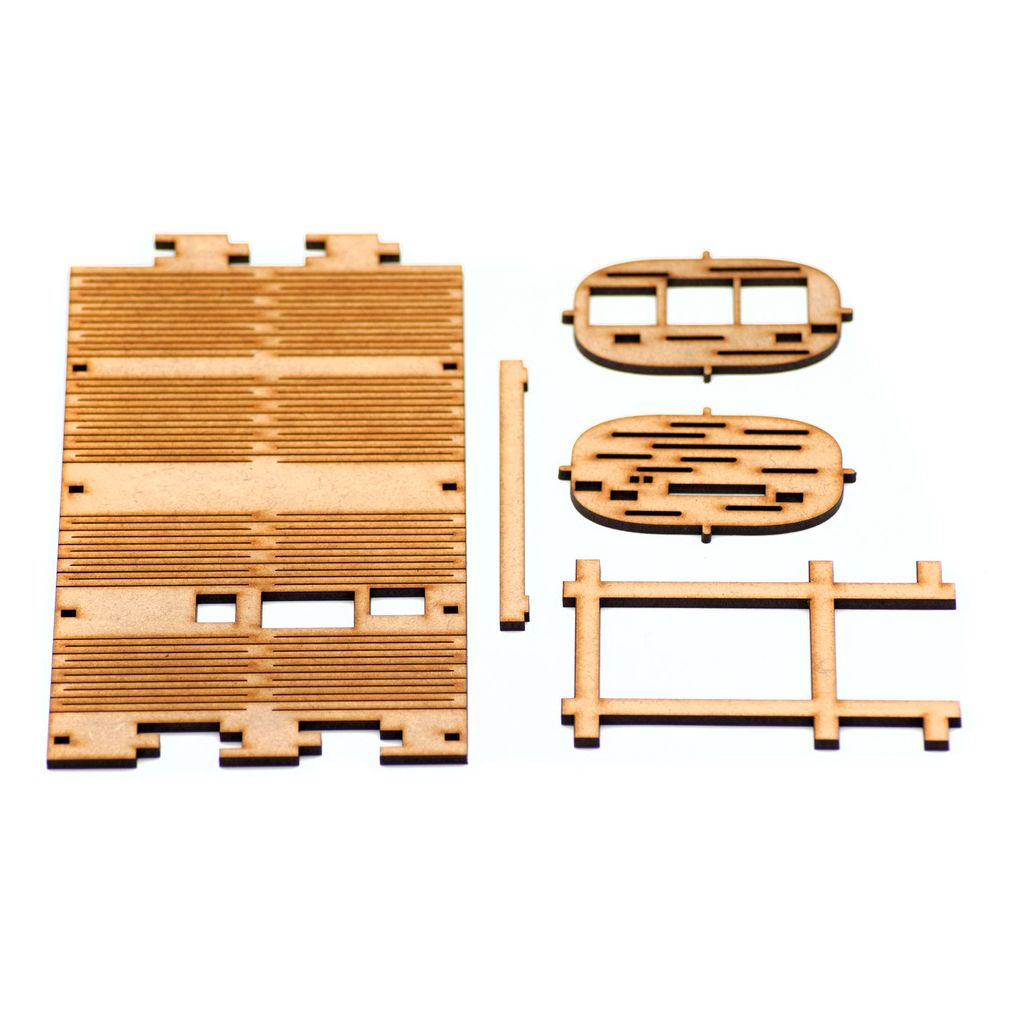

Le boîtier Helix est assemblé à l’aide des 5 pièces illustrées ci-dessous. . . .

blank

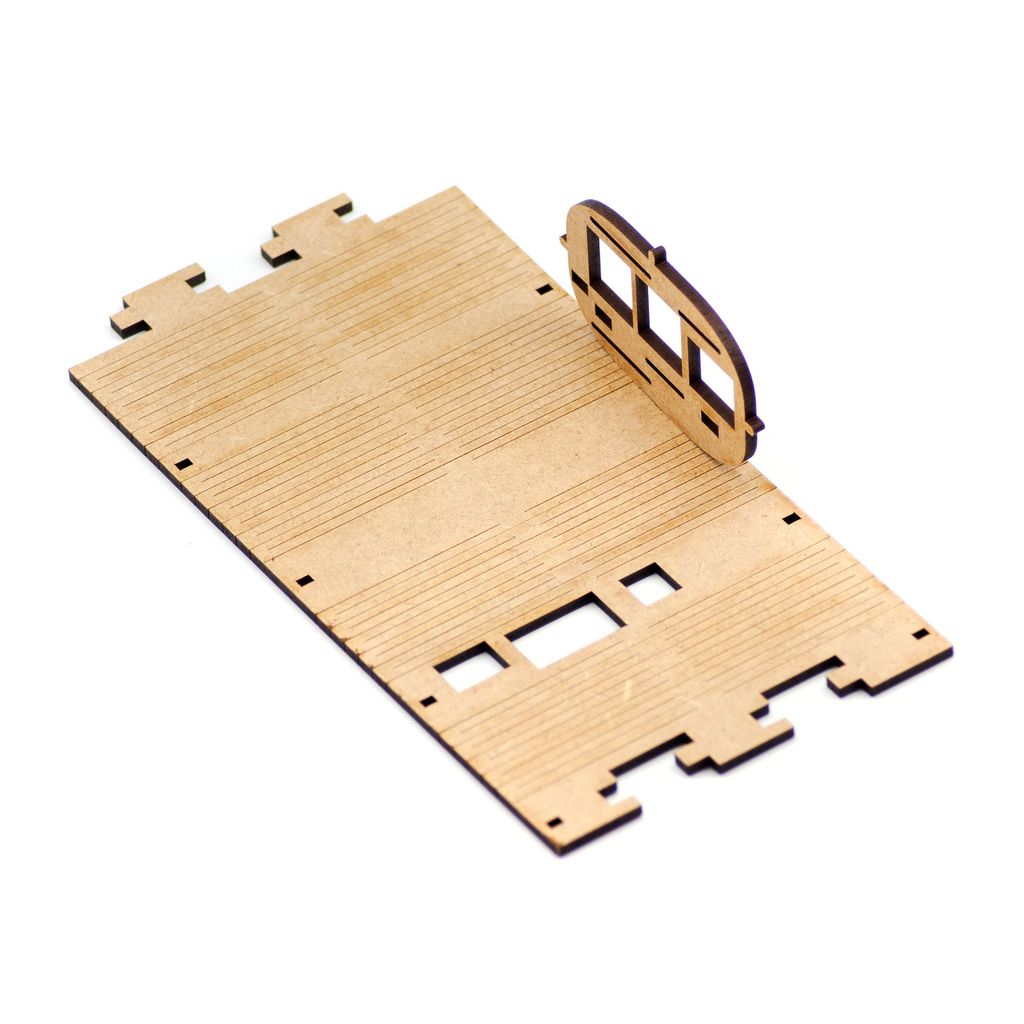

1. Avec le côté le plus léger du châssis principal vers le haut et les découpes du port HDMI / d’alimentation vers vous, prenez la pièce latérale de découpe USB et insérez-la dans la seconde à partir du haut des quatre petites découpes sur le côté droit de le châssis principal.

blank

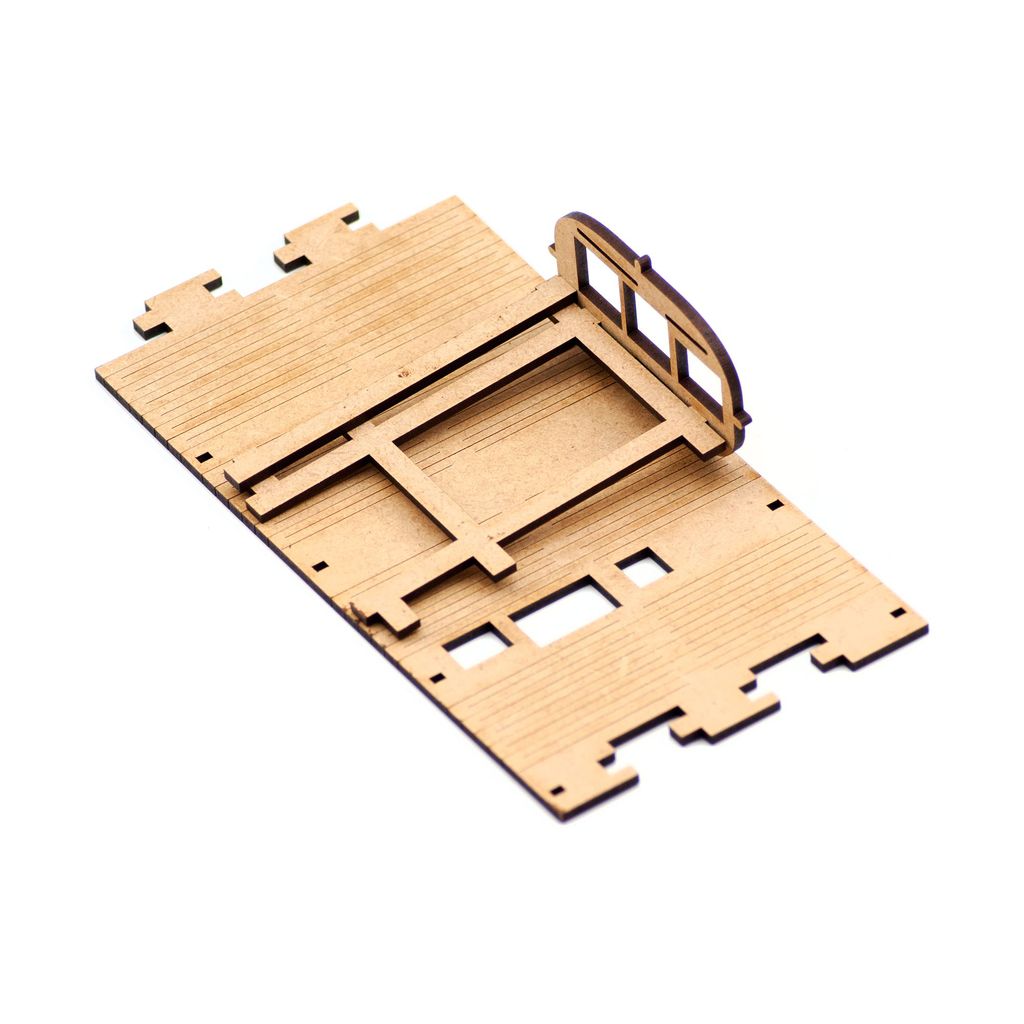

2. Prenez maintenant la partie inférieure du cadre et insérez les deux encoches d’extrusion dans la partie latérale USB. Assurez-vous que l’extrémité ouverte du cadre inférieur est orientée vers la gauche, loin de la pièce découpée USB.

blank

3. Une fois le cadre en place, placez la pièce de support latérale et insérez-la dans la pièce latérale USB. Assurez-vous que le côté le plus léger de la pièce est orienté vers le haut, avec les encoches latérales vers l’extérieur, loin du boîtier.

blank

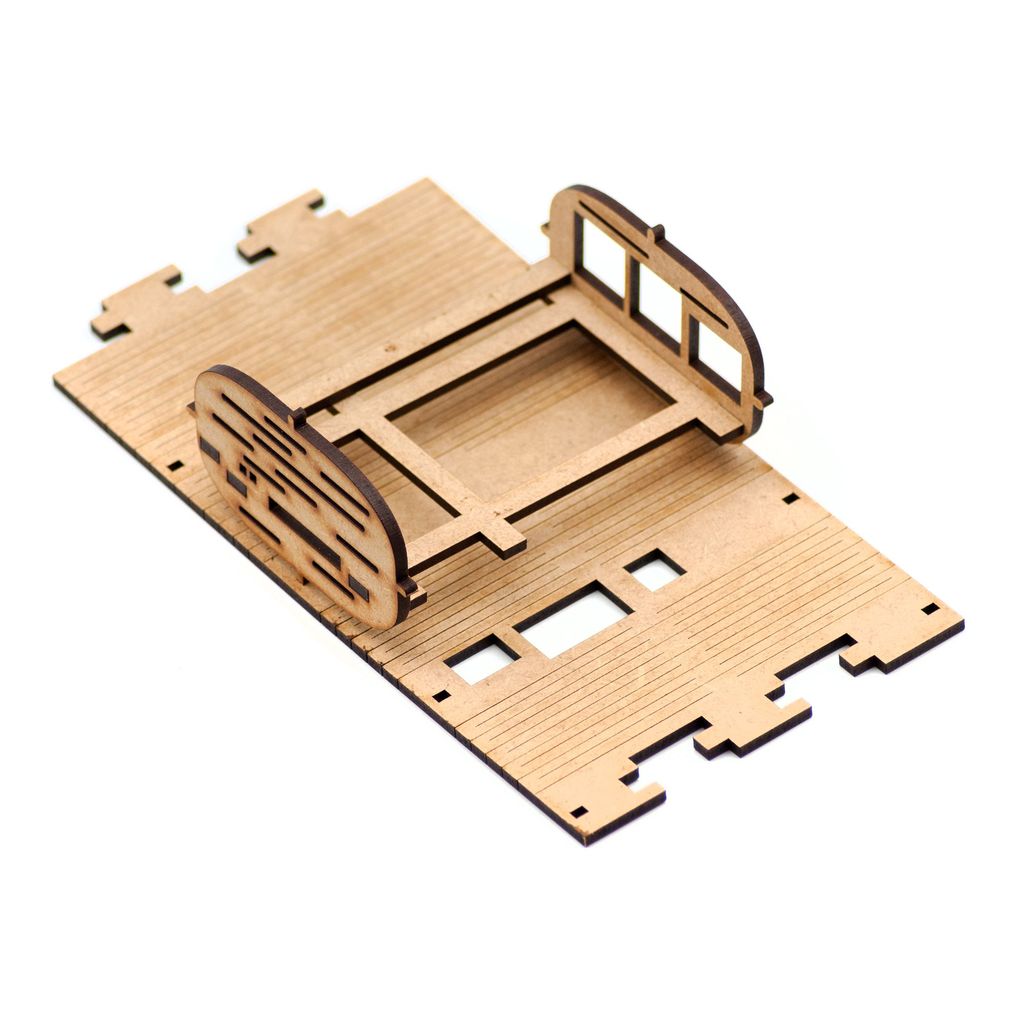

4. Vous pouvez maintenant prendre l’autre pièce latérale avec la fente pour carte SD découpée et la fixer dans la seconde à partir du haut des quatre découpes sur le côté gauche du châssis principal. Assurez-vous que le cadre inférieur et la fente de support latéral dans leurs découpes désignées également.

blank

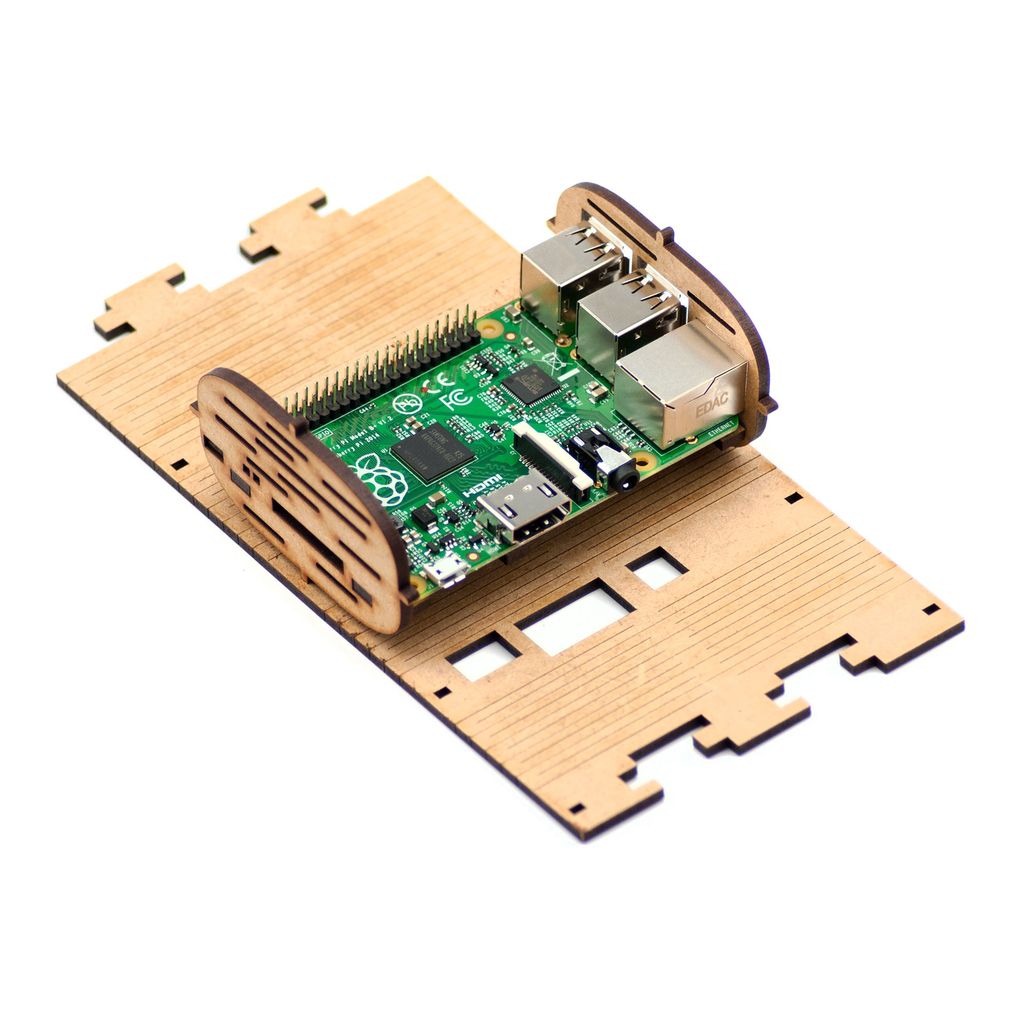

5. Placez le Raspberry Pi dans le boîtier, en vous assurant qu’il est correctement installé à côté du support latéral et non au-dessus. Cela protège contre les mouvements latéraux lors de l’entrée des câbles.

blank

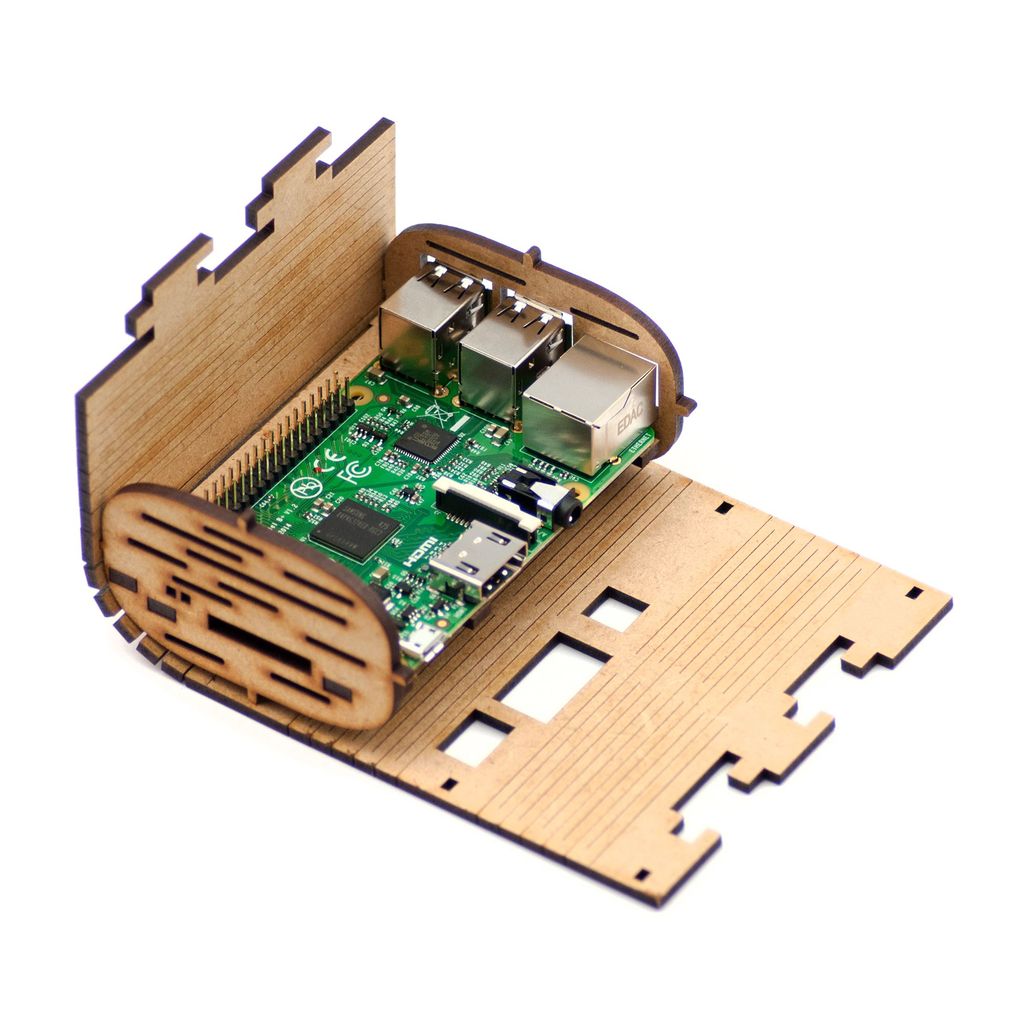

6. Pliez les côtés du châssis vers le haut et fixez-les dans les deux petites découpes.

blank

blank

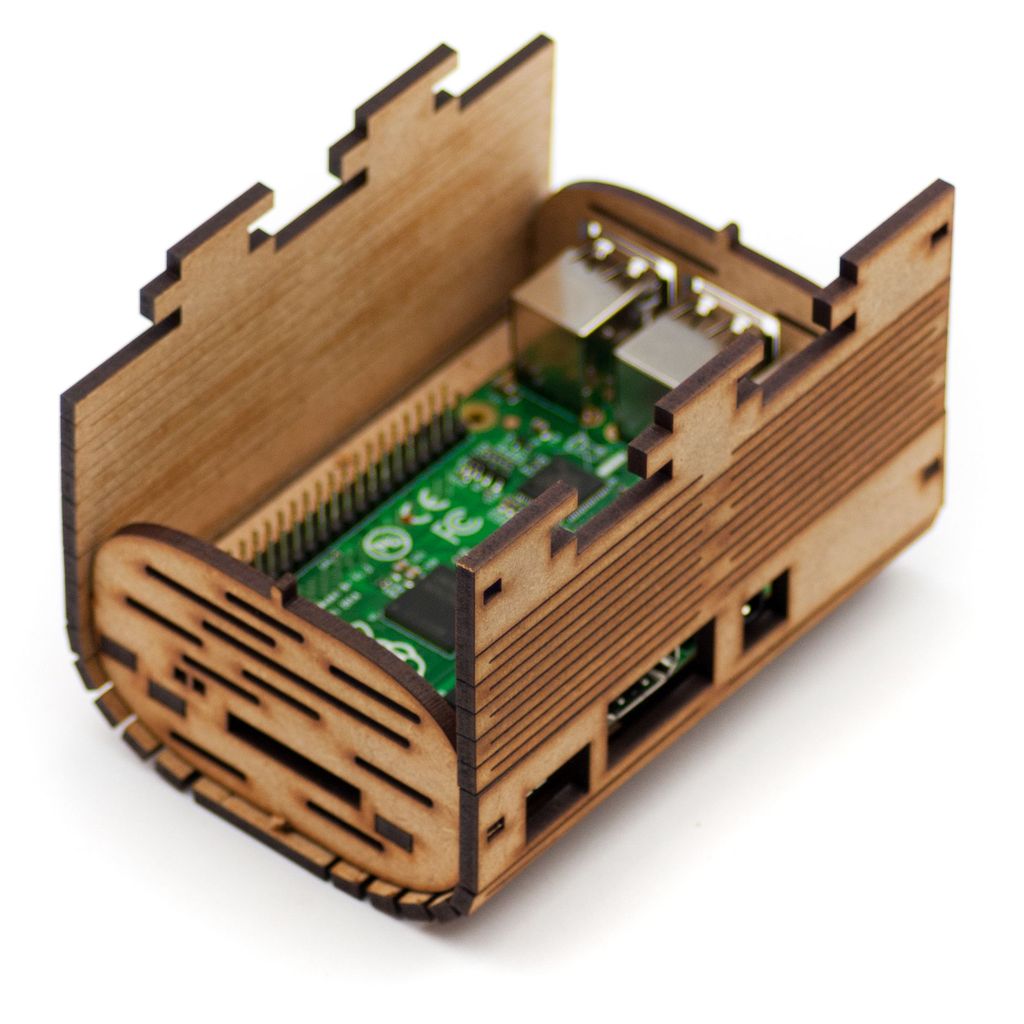

7. Prenez le côté le plus proche de vous et repliez-le sur le dessus du châssis et fixez-le en appuyant sur les deux petites encoches dans les découpes.

blank

8. Enfin, rabattez le côté restant vers le haut et fixez-le.

blank

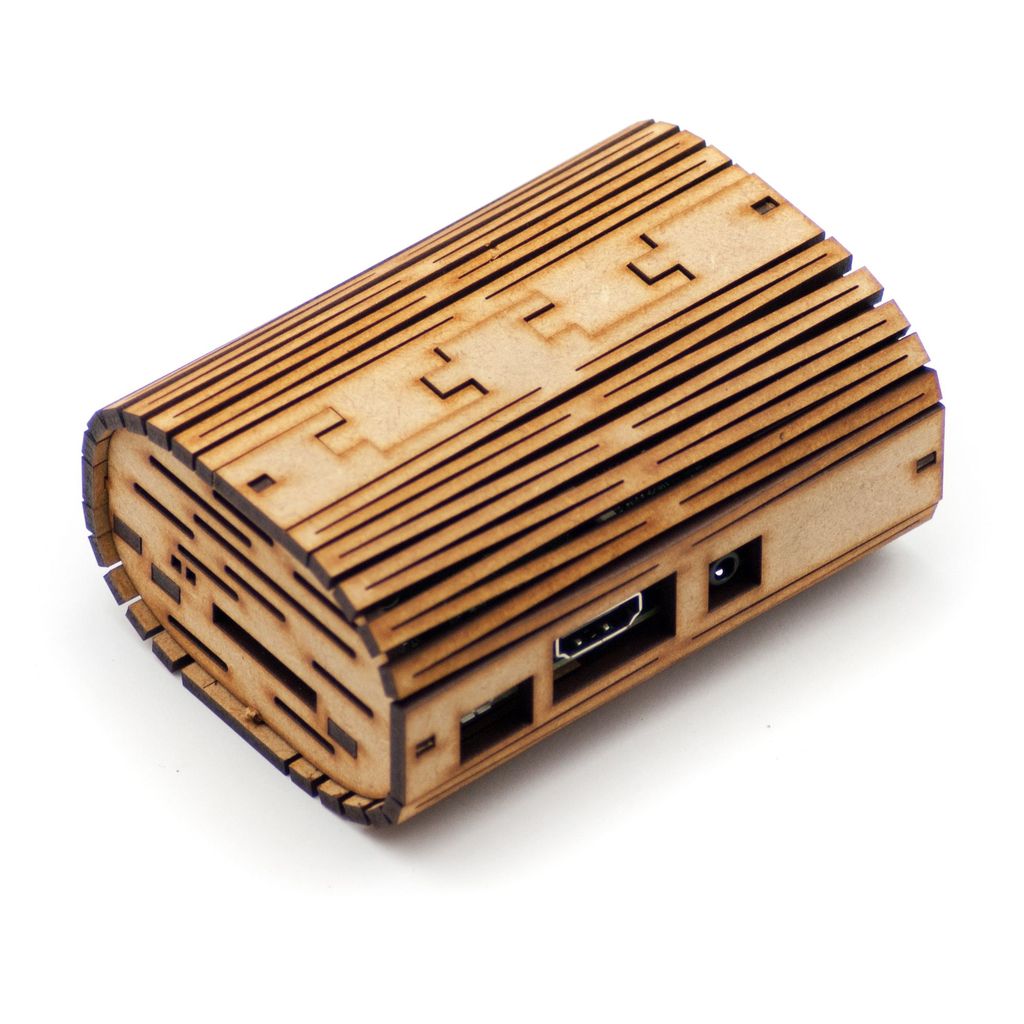

C’est ça! Votre boîtier Helix est maintenant assemblé – allez le montrer: D
