Instructions d’assemblage du boîtier ModMyPi Grove Pi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Grove Pi
  • 4x M2,5 x 8 mm M / F Stand Off
  • 6x vis M2,5
  • 2x écrou M2,5
  • 2x M2,5 x 16 mm F / F Stand Off
  • 4x M3 x 40 mm F / F Stand Off
  • 8x vis M3

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

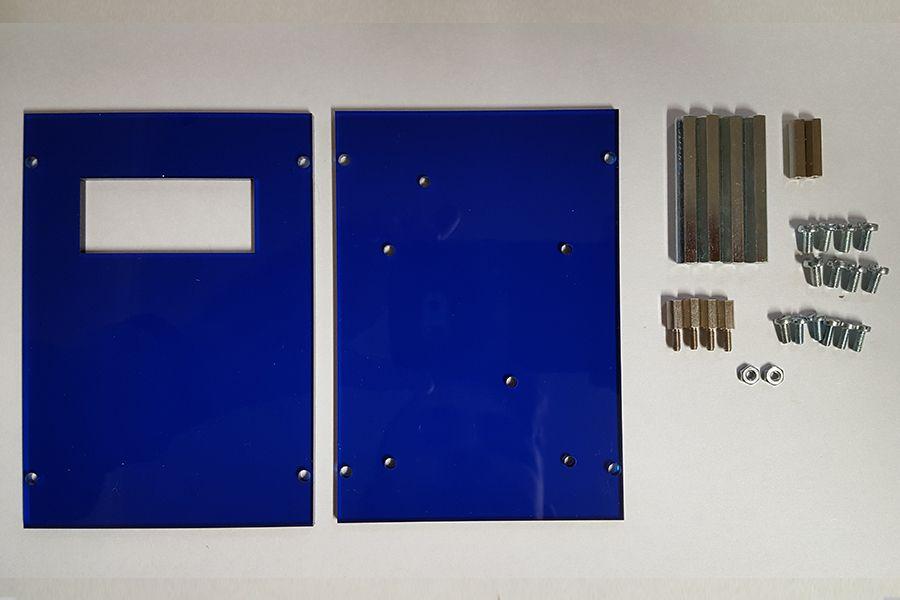

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

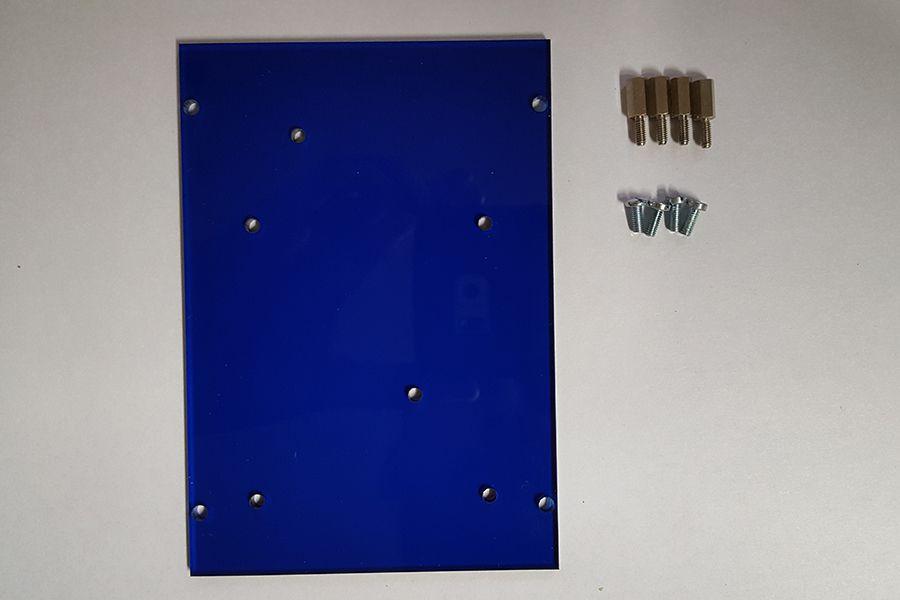

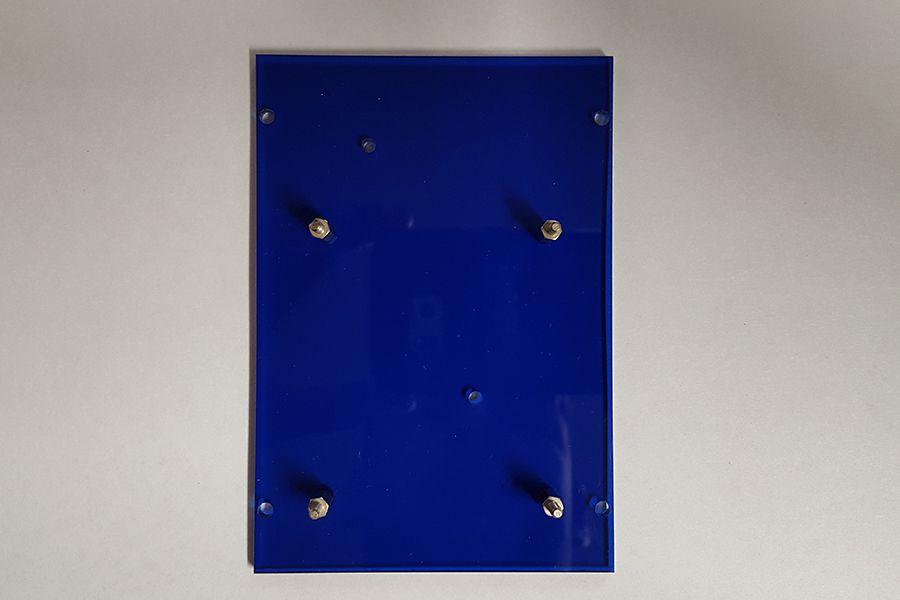

Commencez par fixer les 4 entretoises M / F de 8 mm à la plaque inférieure.

blank

blank

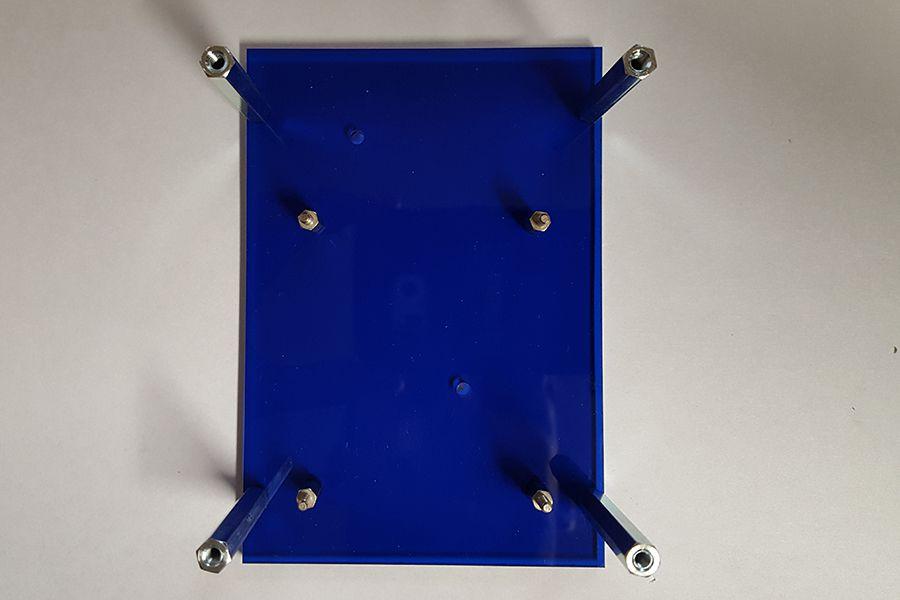

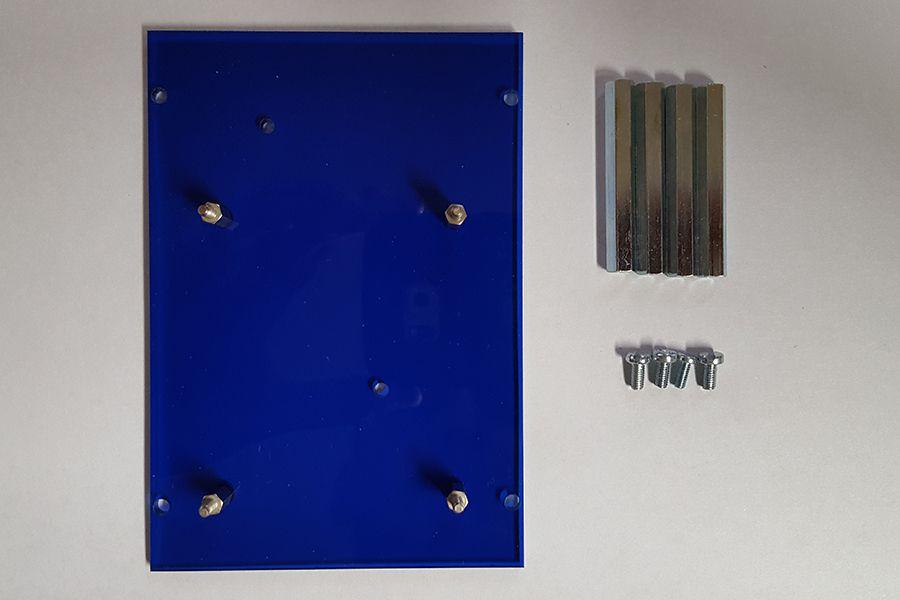

Maintenant, ajoutez les piliers de support extérieurs à la plaque inférieure, utilisez les vis M3 pour les fixer.

blank

blankblank

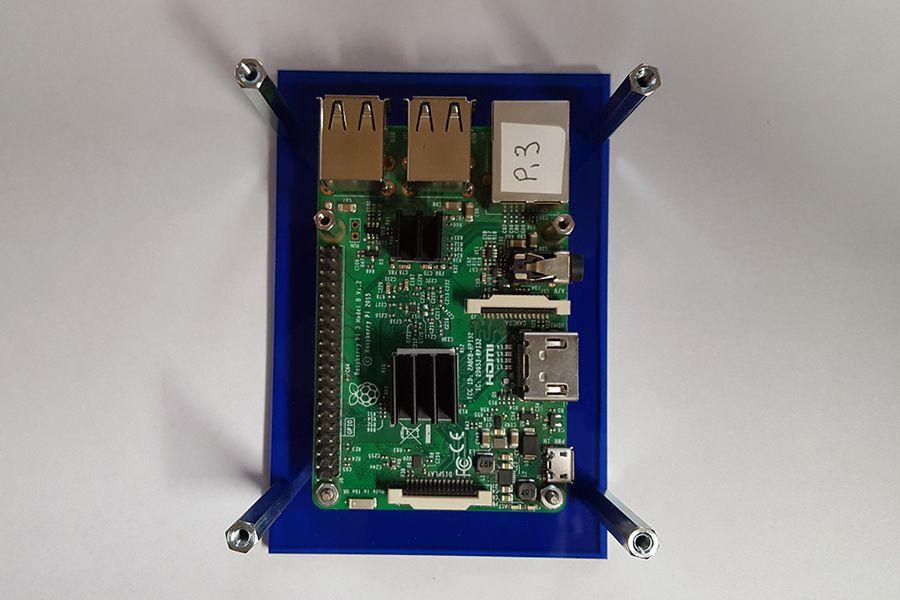

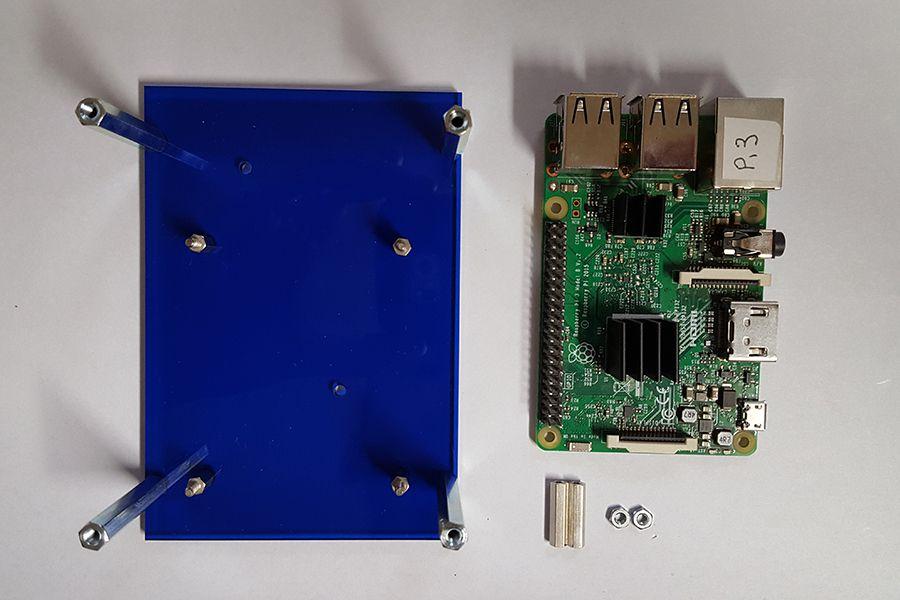

Il est temps d’ajouter le Pi. Placez le Pi sur les entretoises de 8 mm. Fixez les deux premiers (les plus proches des ports USB) avec les entretoises 16 mm F / F, et les deux derniers avec les écrous M2,5.

blank

blank

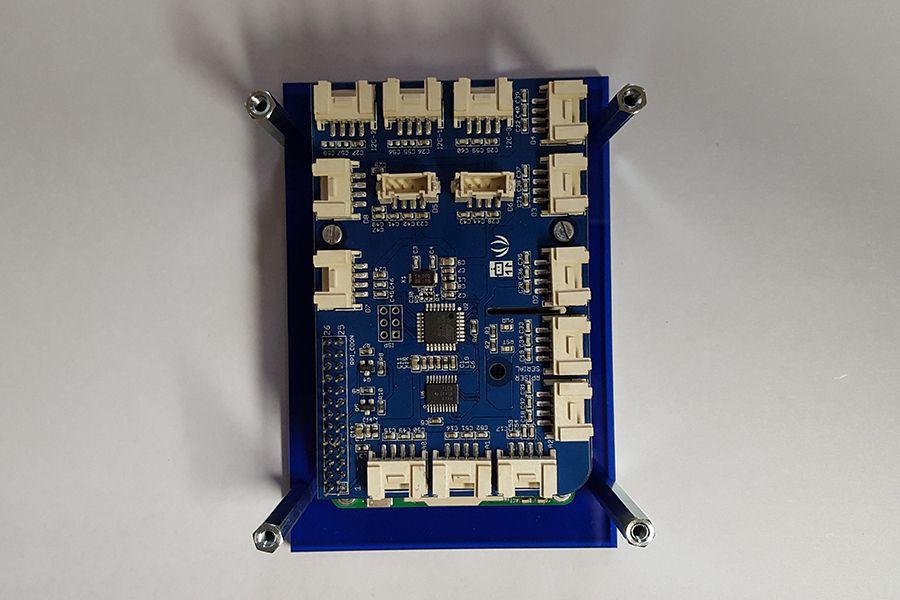

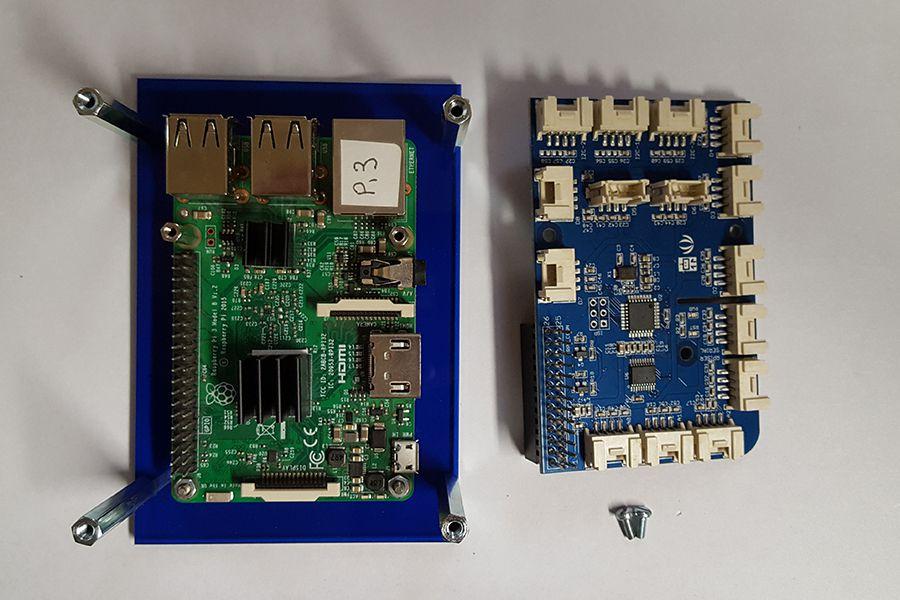

Ensuite, branchez la carte de dérivation Grove Pi et fixez-la avec deux vis M2,5.

blank

blank

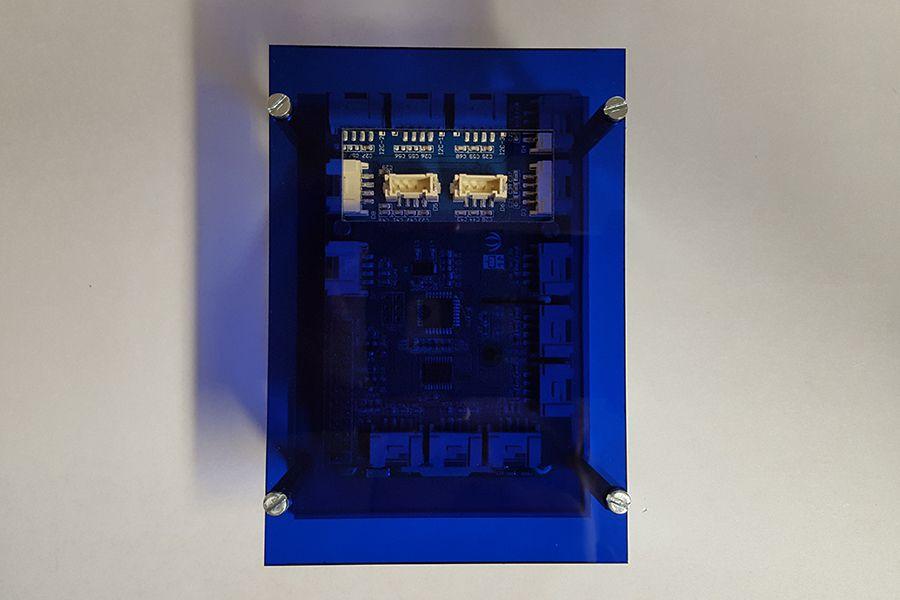

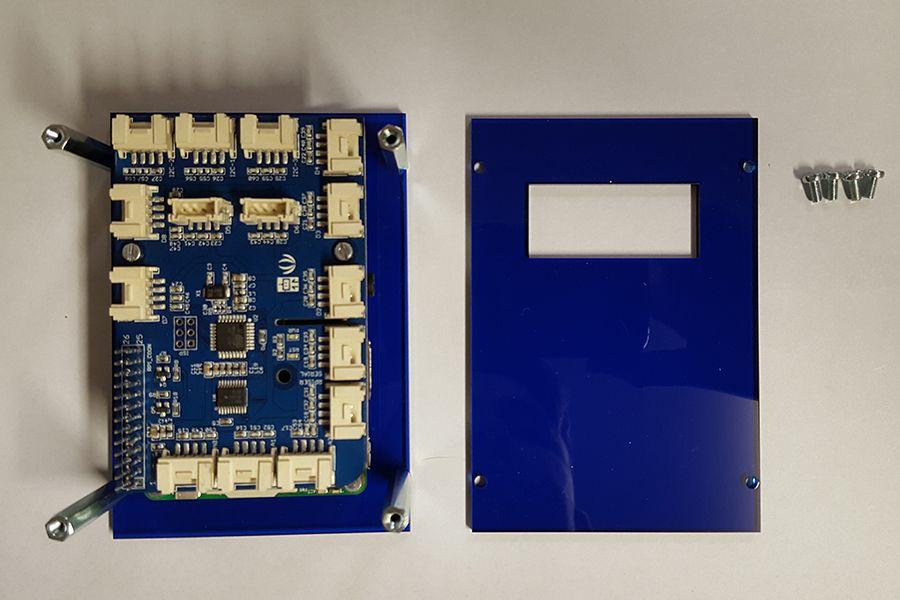

Enfin, ajoutez la plaque supérieure et fixez-la à l’aide de vis M3.

blank
