Instructions d’assemblage de l’étui Zebra MKR1000

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage.

Nomenclature

  • Genuino MKR1000
  • 7x plaques acryliques
  • 4x boulon M3 x 25 mm
  • 4x écrou M3

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

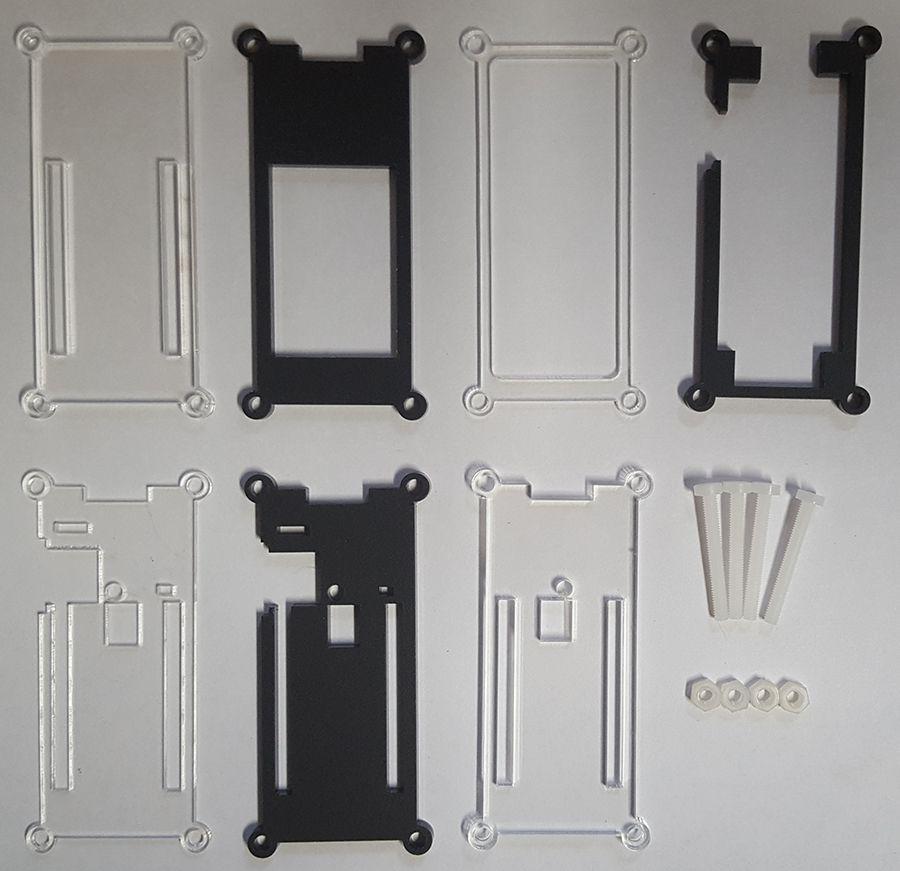

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

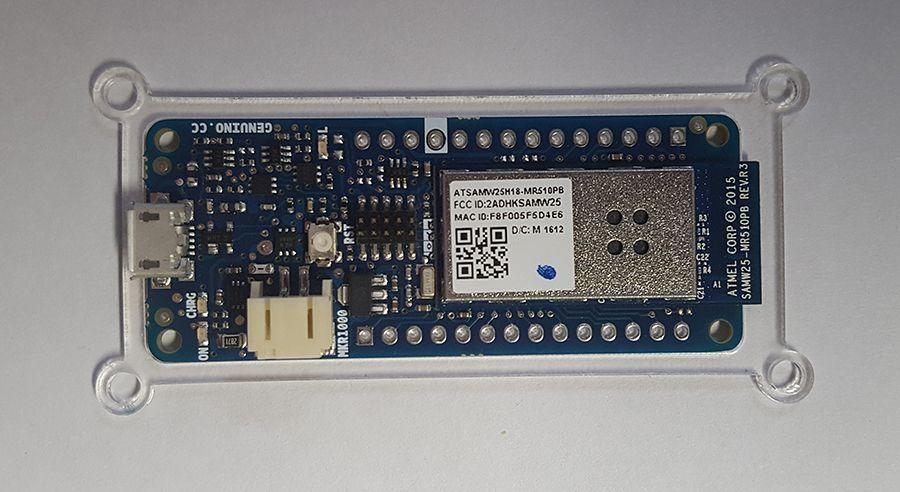

Commencez par appuyer la carte MKR1000 au milieu de la plaque acrylique transparente entourant la chose.

blank

blank

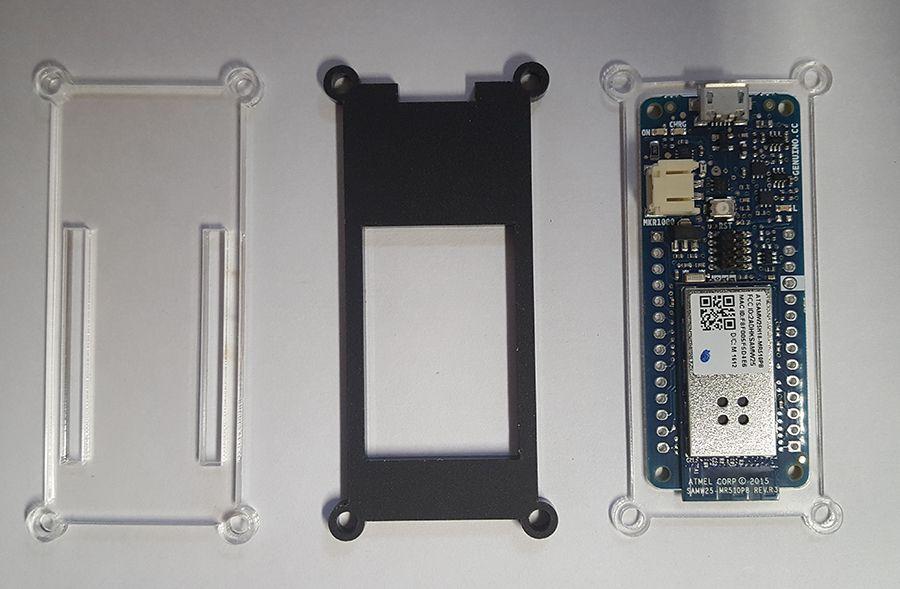

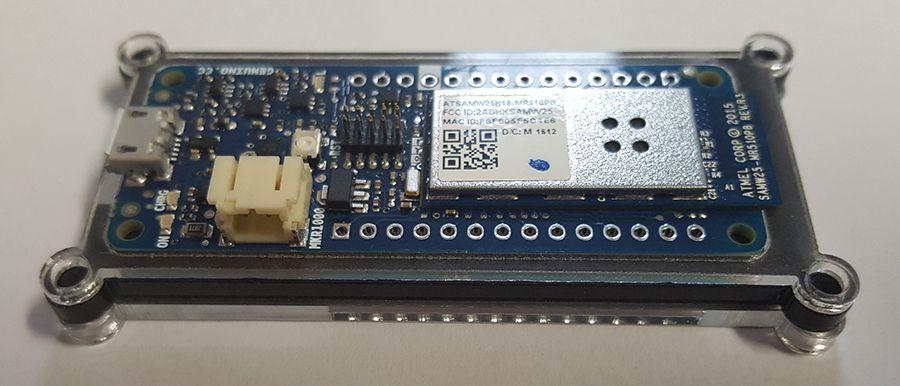

Ensuite, empilez les pièces illustrées, en commençant par la plaque transparente épaisse en bas, suivie de la plaque noire, puis du MKR1000 (avec contour) en haut.

blank

blank

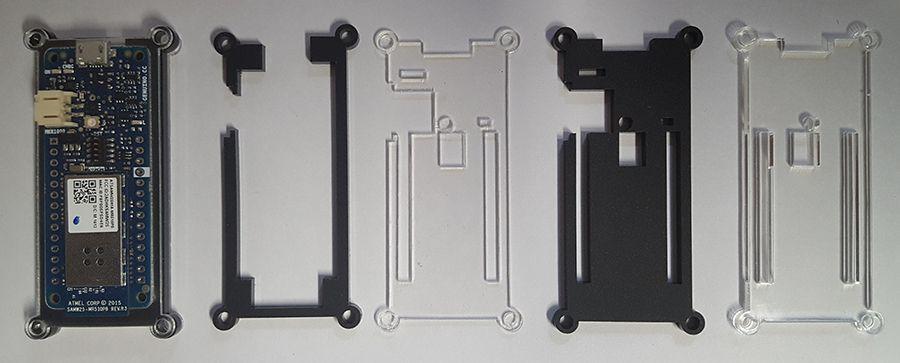

Maintenant, empilez les pièces illustrées dans l’ordre suivant: Commencez par le MKR1000 (avec contour), puis placez la plaque noire épaisse avec sa pièce d’angle séparée sur le dessus. Ensuite, la fine plaque transparente, suivie de la deuxième plaque noire, suivie enfin par la plaque claire épaisse.

blank

blank

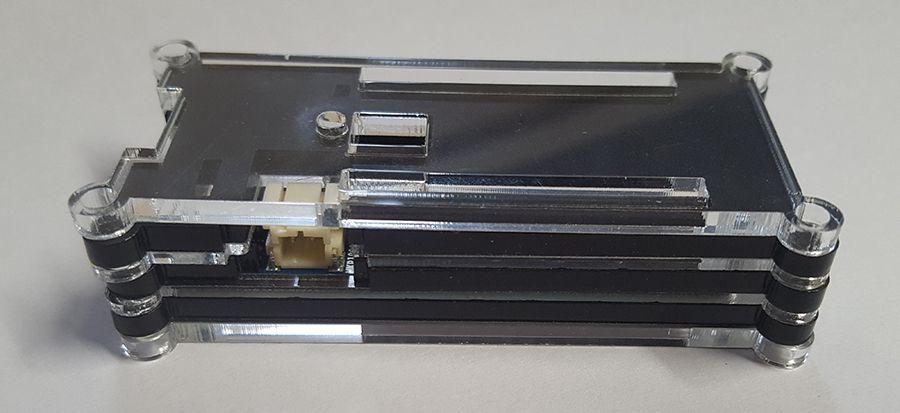

Enfin, nous devons fixer les pièces avec les boulons et écrous fournis. Commencez par insérer le boulon dans le coin qui contient le petit coin et fixez-le en dessous avec l’écrou. Répétez l’opération pour les coins restants.

blank

FACULTATIF: Coupez la longueur excédentaire des boulons. Utilisez simplement une paire de ciseaux ou un couteau bien aiguisé.
