Instructions d’assemblage ZeroDock

Ce guide vous montrera comment assembler le ZeroDock pour le Raspberry Pi Zero. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

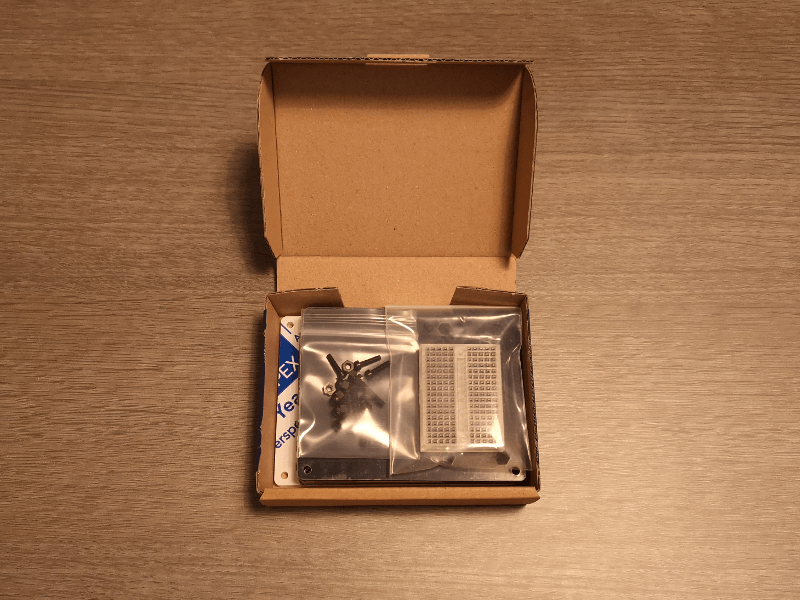

Étape 1 – Ouvre la boîte! Vous devriez trouver 4 couches de plexiglas, un sac de fixations et une mini planche à pain:

ZeroDock Open Box
Étape 2 – Notez l’ordre et l’orientation des calques. Ici, nous avons placé les calques dans l’ordre. La couche inférieure est en haut à gauche, puis en haut à droite, en bas à gauche et enfin en bas à droite. Notez que la découpe de la maquette est en bas à droite:

Pièces ZeroDock
Étape 3 – Décollez le film protecteur des deux côtés de toutes les couches et nettoyez toute poussière:

Film protecteur pelable

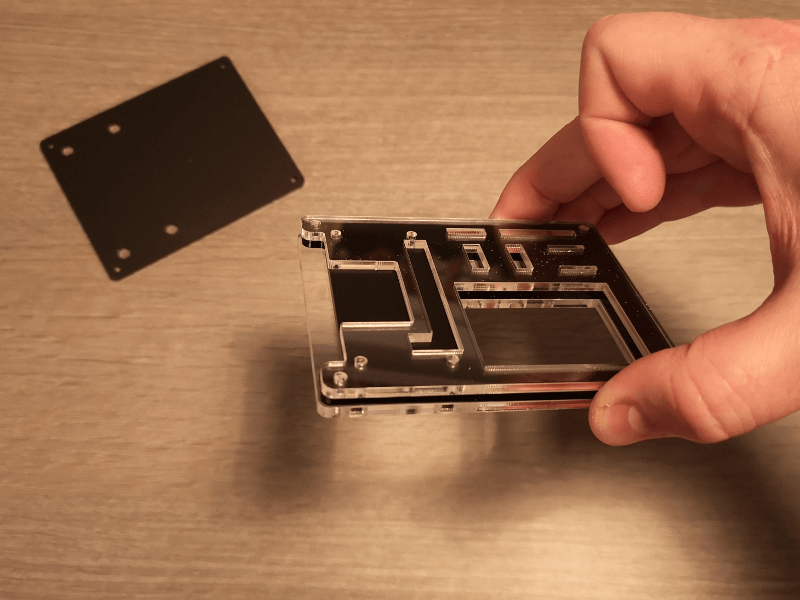

Étape 4 – Laissez la couche inférieure sur le côté et empilez les couches restantes dans l’ordre:
Couches supérieures de la pile ZeroDock

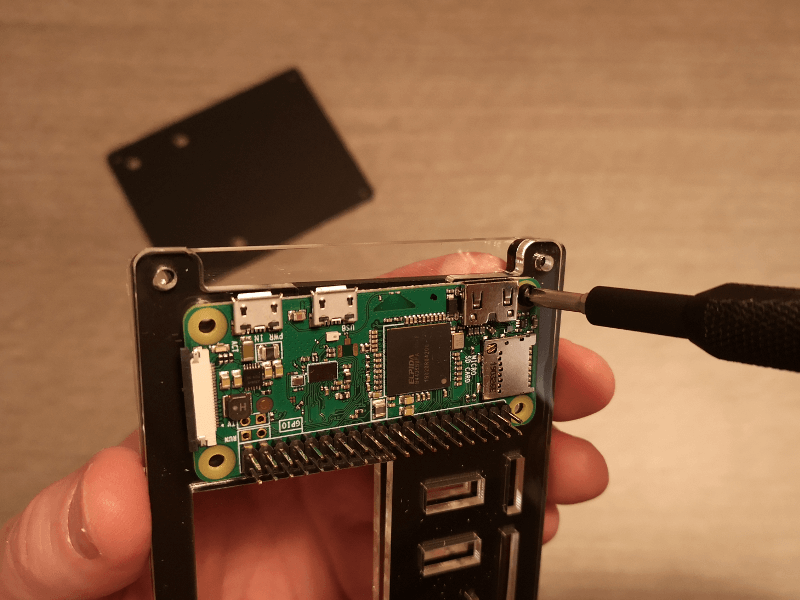

Étape 5 – Retournez la pile et placez un écrou en plastique dans l’une des découpes d’écrou. En tenant l’écrou en place avec un doigt, retournez la pile, placez votre Raspberry Pi Zero en place, puis utilisez l’une des vis les plus courtes / plus petites pour fixer le Raspberry Pi en place:

ZeroDock Fix Raspberry Pi

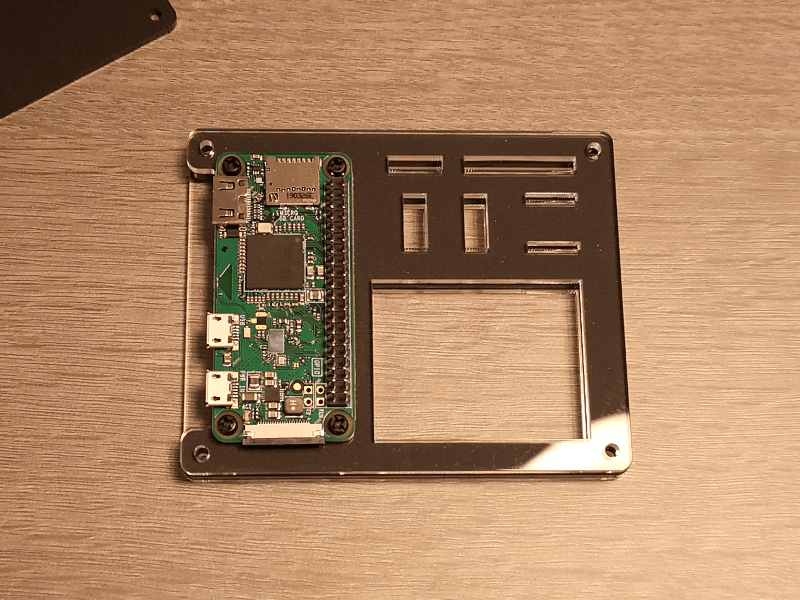

Étape 6 – Répétez ce processus pour chacune des fixations du Raspberry Pi Zero:

ZeroDock Raspberry Pi Fitted

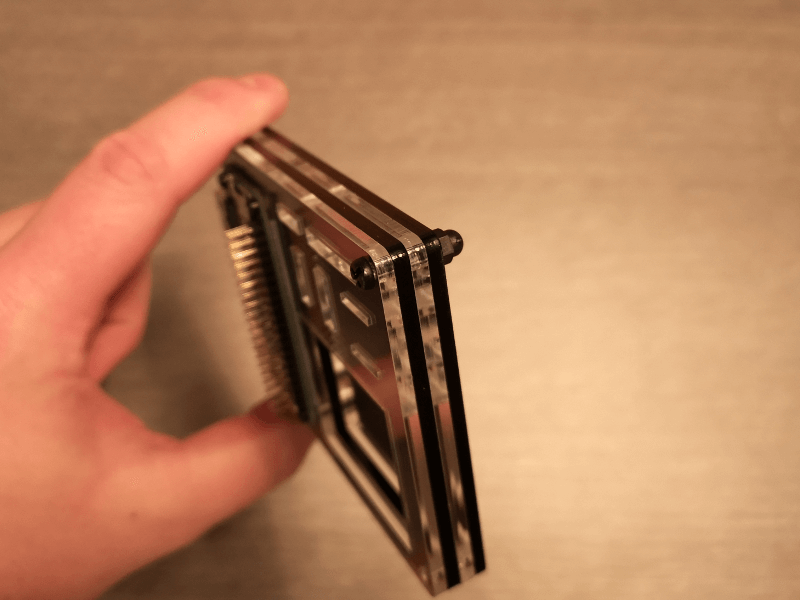

Étape 7 – Ajoutez la couche inférieure à la pile et fixez-la avec les fixations restantes. L’écrou arrondi doit être sur le dessous. Répétez cette opération pour tous les coins du ZeroDock:

Fixations pour écrous ZeroDock

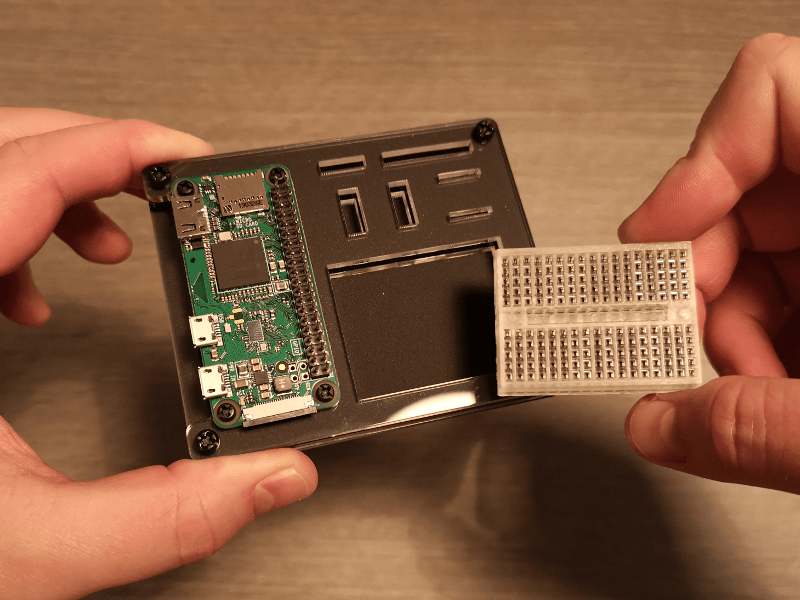

Étape 8 – Ajoutez la planche à pain. Soit simplement le mettre en place, ou retirer le film arrière pour le coller en place en utilisant le support adhésif:

ZeroDock Breadboard

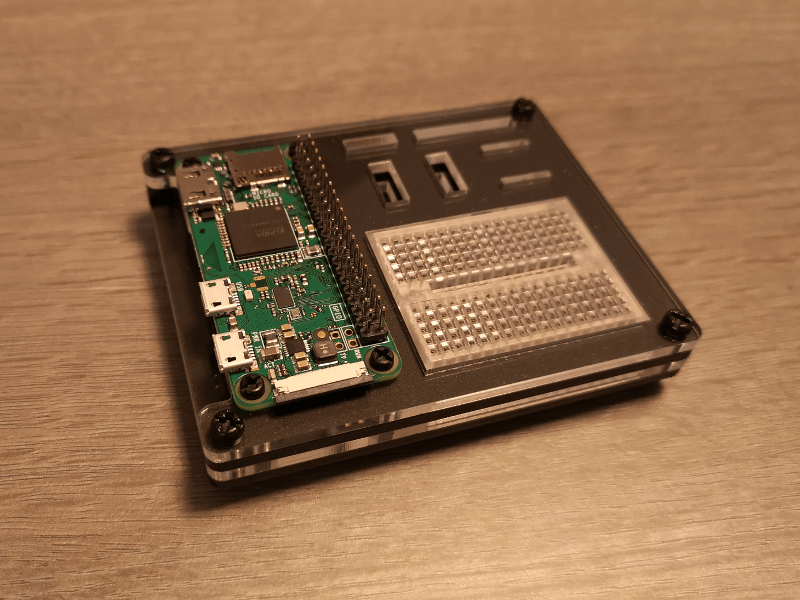

Étape 9 – Admirez votre travail, puis allez faire un projet sympa!

ZeroDock Complete
