Instructions d’assemblage du ProtoDock

Ce guide vous montrera comment assembler le ProtoDock pour le Raspberry Pi. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

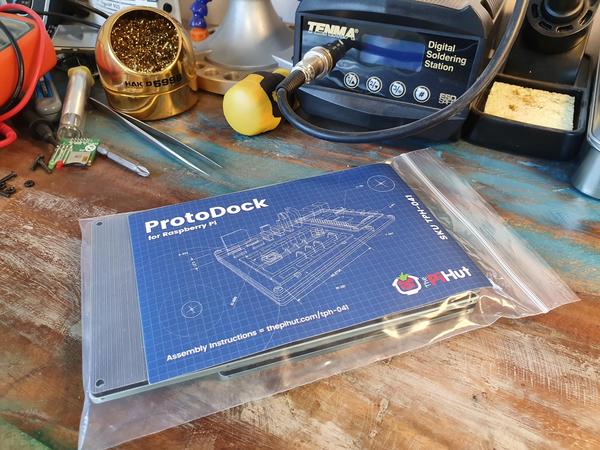

Étape 1 – Prenez votre sac! Vous devriez trouver 4 couches de plexiglas, un sac de fixations et une planche à pain:

blank

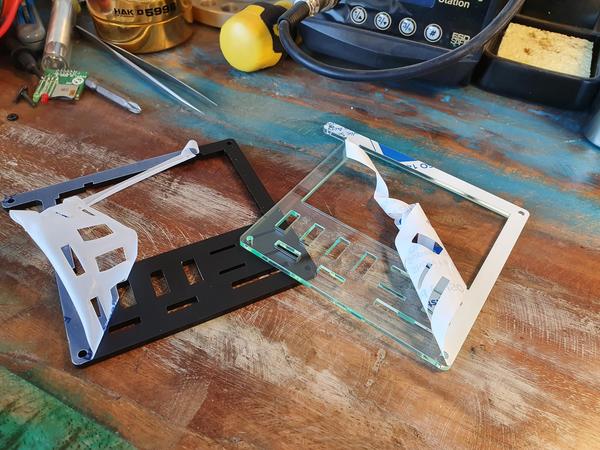

Étape 2 – Décollez le film protecteur des deux côtés de toutes les couches et nettoyez toute poussière:

blank

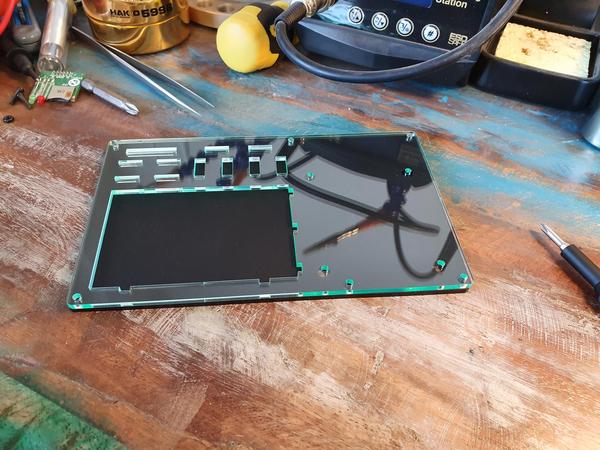

Étape 3 – Construisez les deux premières couches. Assurez-vous d’aligner les trous de vis de la couche transparente avec les trous d’écrou de la couche de base noire
blank

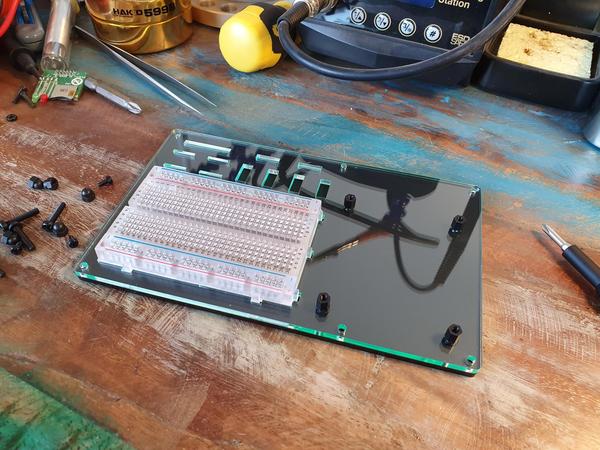

Étape 4 – Retournez la pile et placez un écrou en plastique dans l’une des découpes d’écrou. En tenant l’écrou en place avec un doigt, retournez la pile, puis vissez une entretoise en place, répétez cette opération pour les quatre entretoises Raspberry Pi. Vous pouvez maintenant placer votre planche à pain parfaitement dans sa découpe.

blank

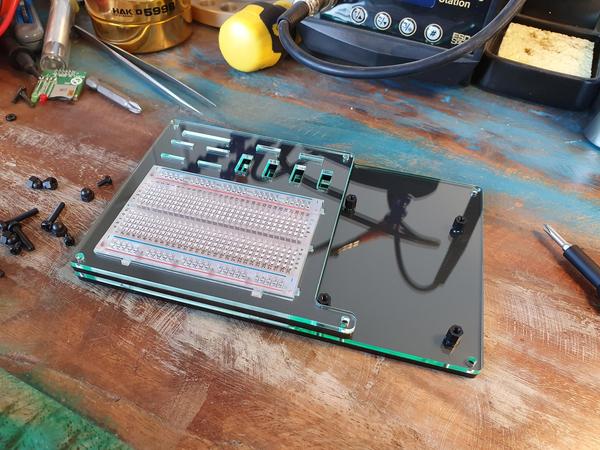

Étape 5 – Ajoutez les deux couches suivantes à votre création. Noir d’abord, puis clair. La couche transparente supérieure n’a pas de retraits pour la planche à pain et repose parfaitement sur le dessus

blank

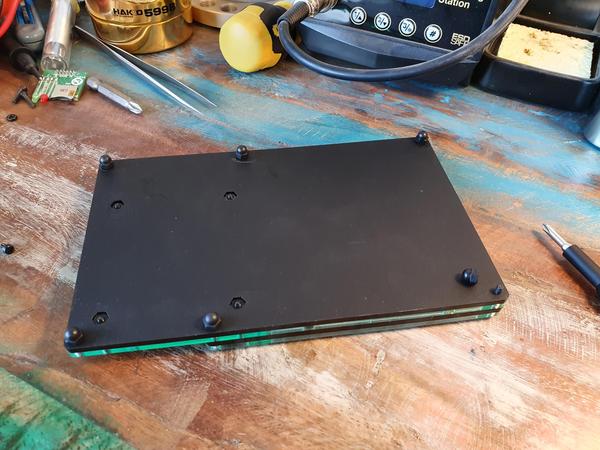

Étape 6 – Il reste 6 trous de vis qui maintiennent l’ensemble du ProtoDock ensemble. Poussez-les en place, retournez le ProtoDock et fixez-le avec les écrous à dôme M3

blank

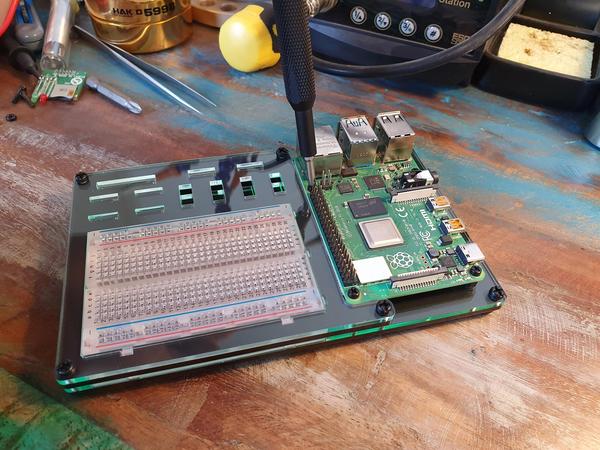

Étape 7 – Il ne vous reste plus qu’à fixer votre Raspberry Pi en place au sommet des quatre entretoises à l’aide des 4 vis M2.5 restantes.
