Instructions d’assemblage du boîtier de cluster

Ce guide vous montrera comment assembler le boîtier de cluster pour Raspberry Pi (avec ventilateurs). Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

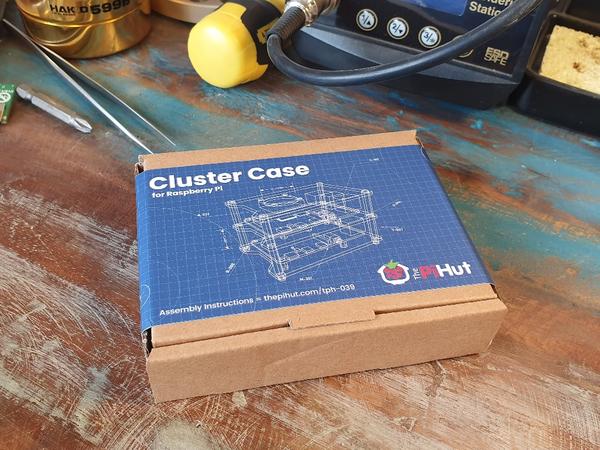

Étape 1 – Prenez votre boîte! Vous devriez trouver 3 couches de plexiglas, un sac de fixations et deux ventilateurs 5V

blank

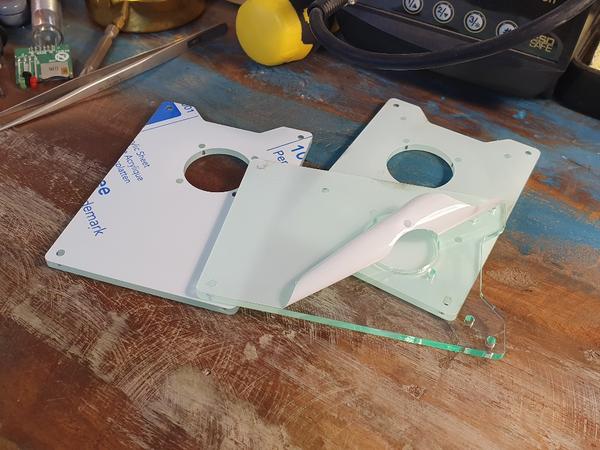

Étape 2 – Décollez le film protecteur des deux côtés de toutes les couches et nettoyez toute poussière

blank

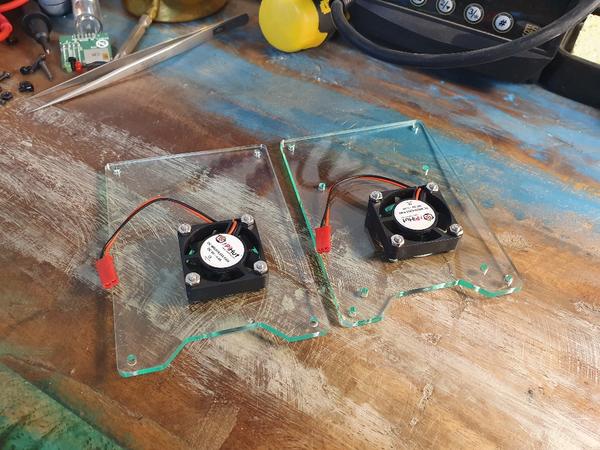

Étape 3 – L’installation des ventilateurs est une situation simple vis / écrou, vous voudrez installer un ventilateur 5V sur la couche de couvercle et * une * des couches de Raspberry Pi. Ne les laissez pas si lâches qu’elles vibrent lorsque les ventilateurs tournent, mais ne les faites pas si serrés que vous craquez l’acrylique!

Veillez à copier les orientations en acrylique, en ventilateur et en câble ci-dessous.

blank

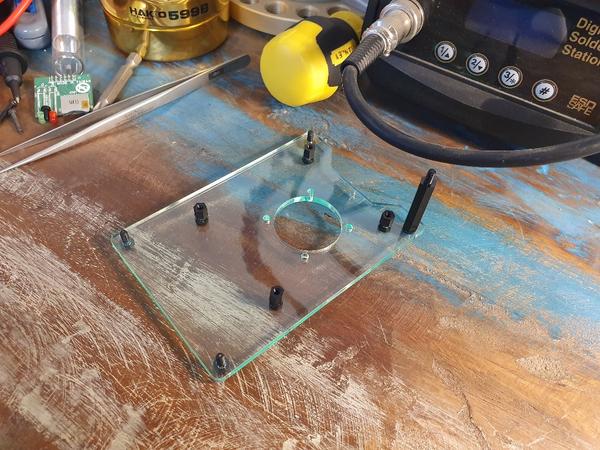

Étape 4 – Ensuite, nous allons installer les entretoises hexagonales sur lesquelles votre Raspberry Pi sera assis sur les deux couches de Raspberry Pi, c’est une autre configuration vis / écrou!

blank

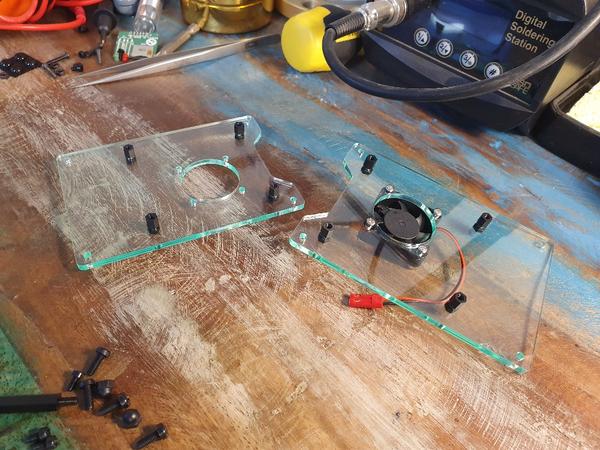

Étape 5 – Installez les quatre piliers M3 sur la couche (sans ventilateur) de Raspberry Pi. Cela formera notre base.

blank
Étape 6 – Maintenant, nous pouvons ajouter notre Raspberry Pi, en le fixant avec les quatre vis M2,5. Le Raspberry Pi se trouve au sommet des espaceurs hexagonaux pour créer une bonne circulation d’air en dessous

blank

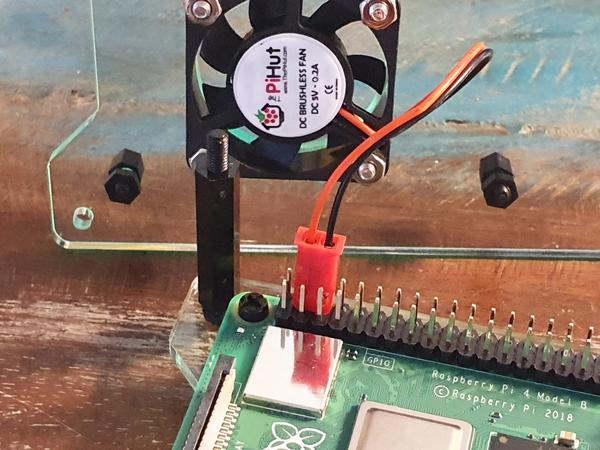

Étape 7 – Nous allons commencer à construire maintenant! Installez le ventilateur 5V à partir de la couche restante de Raspberry Pi, assurez-vous qu’il est correctement branché sur les broches 5V et GND

blank

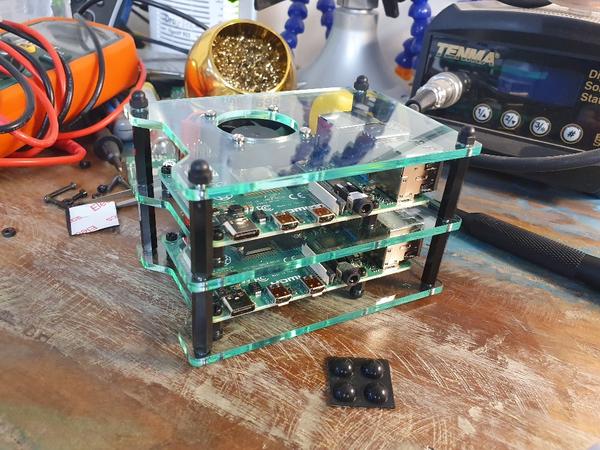

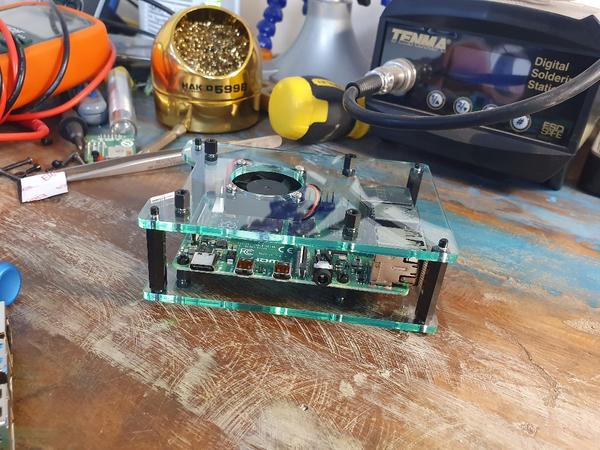

Étape 8 – Couche complète. De là, vous pouvez répéter les étapes – autant de fois que votre cœur le souhaite (ou jusqu’à ce que vous manquiez de Raspberry Pis!).

blank.

Étape 9 – Connectez le ventilateur final et fixez la couche du couvercle à l’aide des écrous M3 fournis. N’oubliez pas d’ajouter vos pieds en caoutchouc à la base du boîtier – ils aident à absorber une partie du bruit du ventilateur. Travail accompli!blank
