Guide de montage de l’étui TV HAT pour Raspberry Pi

Comment assembler notre étui TV HAT pour Raspberry Pi 4!

Nomenclature

1. Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage (c’est * très * thérapeutique), il suffit de le décoller

blank

2. À l’aide des vis noires, fixez les entretoises de 5 mm m / f à la plaque inférieure du boîtier (ce kit utilise également des entretoises de 6 mm m / f, alors assurez-vous d’utiliser les 4 plus courtes!)

blank

3. Placez votre Raspberry Pi 4 modèle B au-dessus de ces entretoises avec la carte SD au-dessus de la découpe SD et fixez les espaceurs 12 mm f / f du côté GPIO et les espaceurs plus longs 20 mm f / f du côté opposé. Veillez à ne pas trop serrer car cela pourrait endommager l’acrylique.

blank

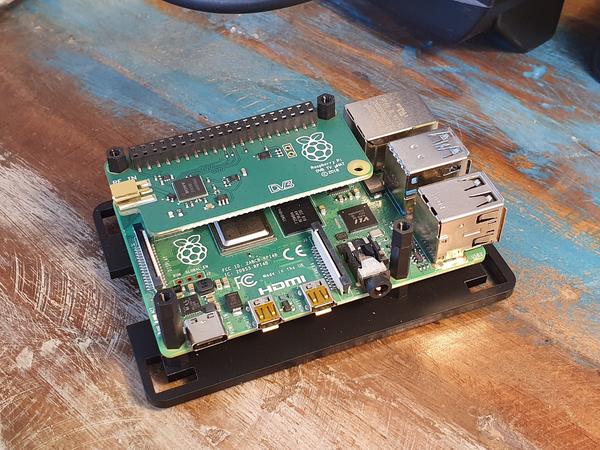

4. Insérez l’extension d’en-tête GPIO sur vos broches GPIO (fournie avec votre TV HAT)

blank

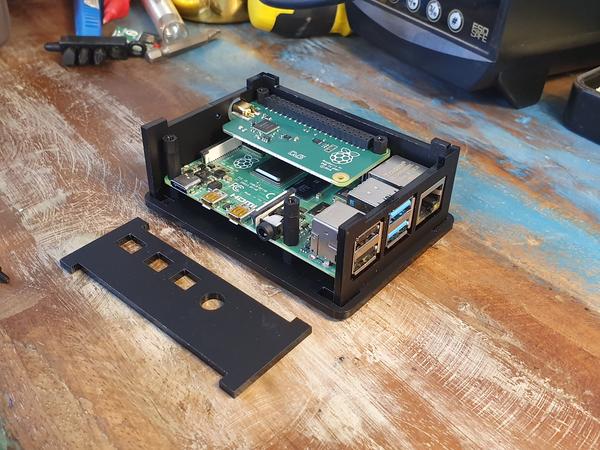

5. Ajoutez votre Raspberry Pi TV HAT sur le dessus, suivi de deux entretoises de 6 mm m / f (à l’envers cette fois) des deux côtés du TV Hat.

blank

6. L’assemblage des pièces latérales est agréable et facile – elles seront lâches au début, mais ne vous inquiétez pas, le couvercle et les vis sur le dessus maintiennent le boîtier bien en place.

blank

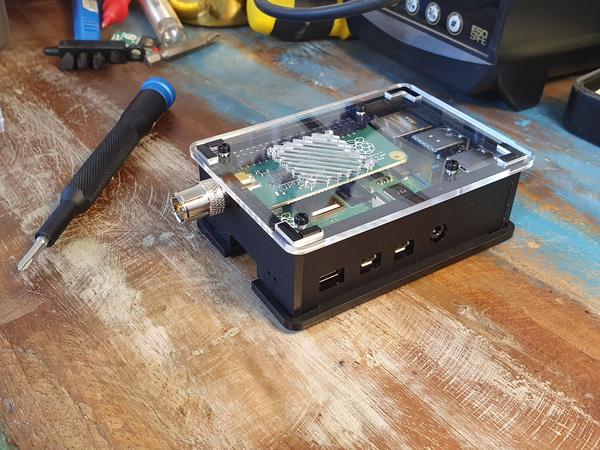

7. Fermez le boîtier et vissez-le avec les vis noires restantes.

blank

Alto! Affaire terminée!

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
