Guide d’assemblage du boîtier HAT de cluster

Comment assembler notre étui Cluster HAT pour Raspberry Pi 4 (Si vous avez la version Raspberry Pi 3 de notre étui Cluster HAT, ce guide fonctionnera également!)

Ce dont vous aurez besoin:

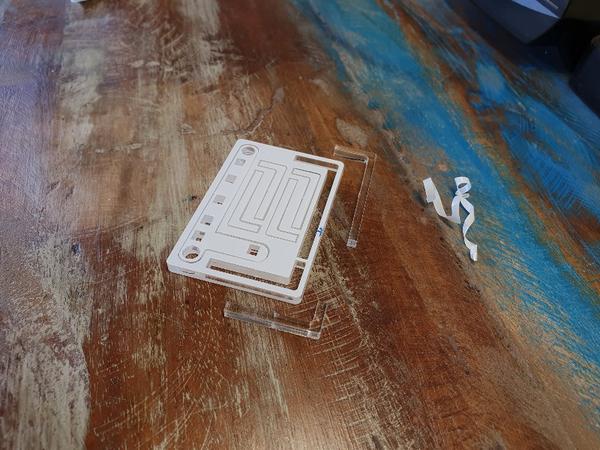

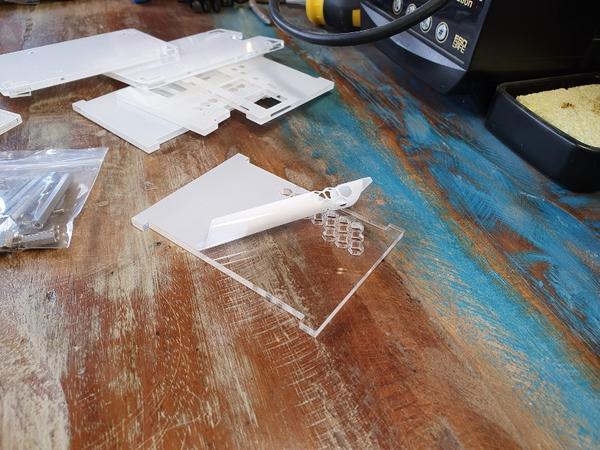

1. Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage (c’est * très * thérapeutique), il suffit de le décoller. C’est aussi le bon moment pour casser les tubes de lumière et le support.

blank

blank

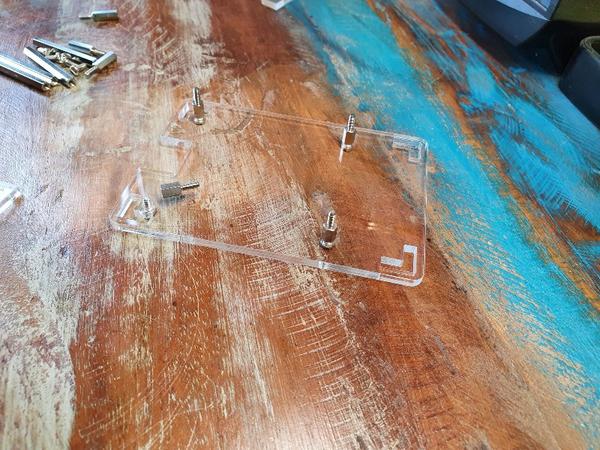

2. À l’aide des vis, fixez les petites entretoises de 5 mm m / f à la plaque inférieure du boîtier.

blank

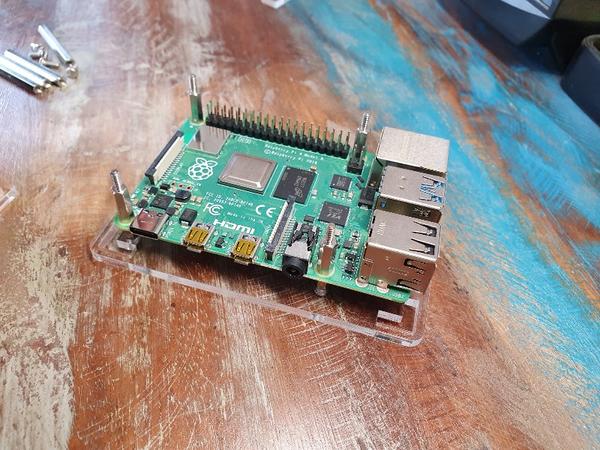

3. Placez votre Raspberry Pi 4 modèle B au-dessus de ces entretoises avec la carte SD au-dessus de la découpe SD et fixez les entretoises de 12 mm m / f.

blank

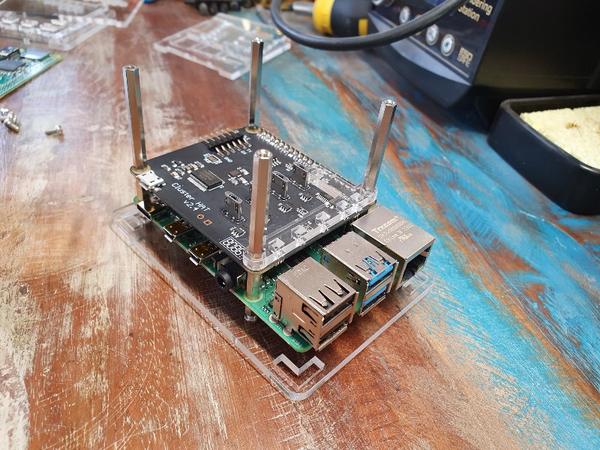

4. Placez votre Cluster HAT sur votre Raspberry Pi, faites très attention d’aligner correctement les broches GPIO afin qu’elles ne soient pas pliées. Ensuite, ajoutez les entretoises de 35 mm f / f et faites glisser le support du tube de lumière en place.

blank

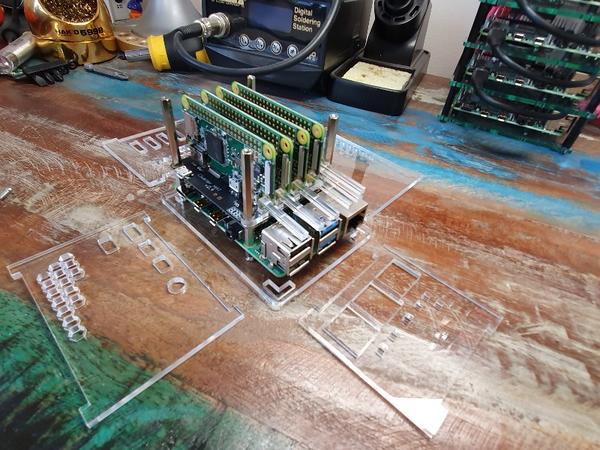

5. Vous pouvez maintenant ajouter vos cartes Raspberry Pi Zero au Cluster HAT.

blank

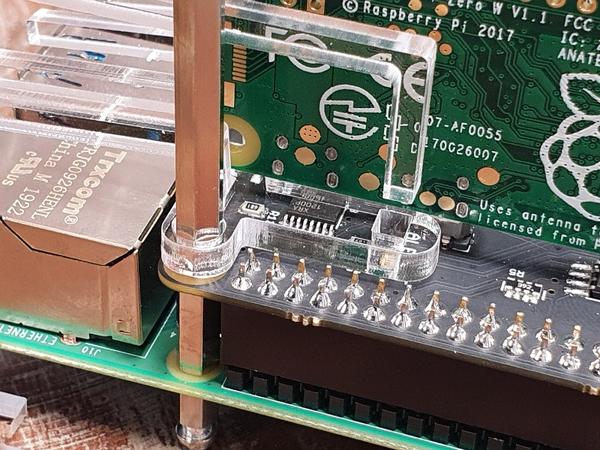

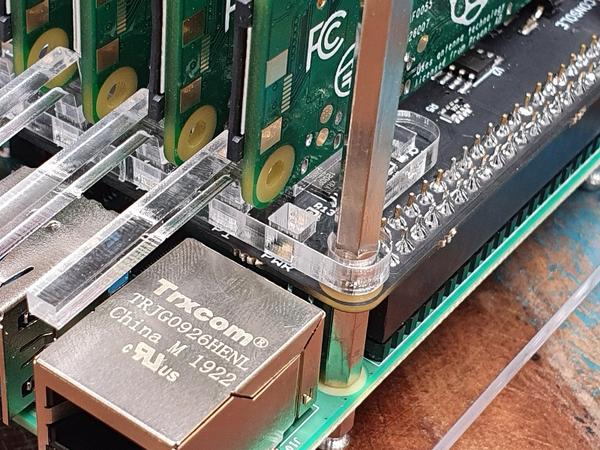

6. Les cinq petits tubes de lumière sont ancrés à l’intérieur de chacun des trous à l’avant du support, tandis que le tube de lumière plus long se trouve dans l’espace plus en arrière. Ces tuyaux transportent la lumière des LED des HAT vers l’avant du boîtier où ils peuvent être facilement vus.

blank

blank

7. Glissez soigneusement les pièces latérales en position, les tubes de lumière avant peuvent rendre cela un peu fastidieux mais une fois terminé, vous n’aurez plus besoin de les régler à nouveau! Vous devrez pousser chaque tuyau dans son trou respectif sur le panneau avant.

blank

3.Mettez maintenant le couvercle en place et fixez-le avec les quatre vis restantes. attention à ne pas trop serrer.

blank

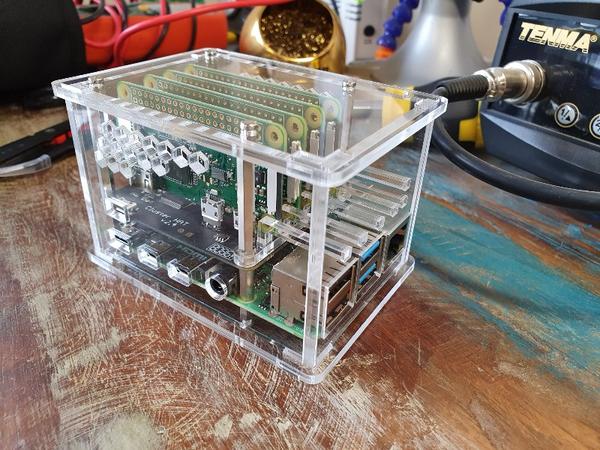

Alto! Affaire terminée!

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
