Guide de montage du boîtier du Raspberry Pi 4 (avec ventilateur de refroidissement)

Comment assembler notre étui Raspberry Pi 4 (avec ventilateur de refroidissement)!

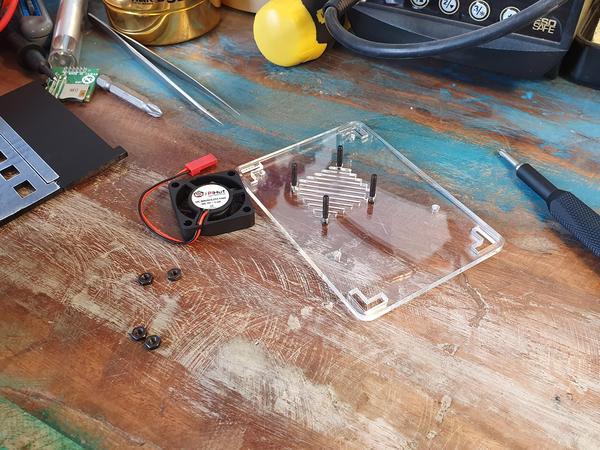

Nomenclature

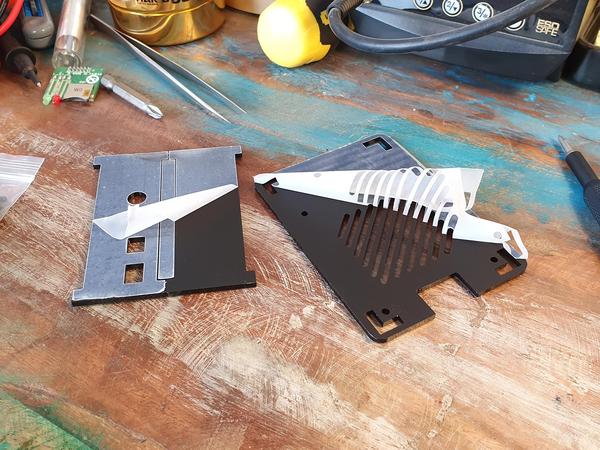

1. Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage (c’est * très * thérapeutique), il suffit de le décoller

blank

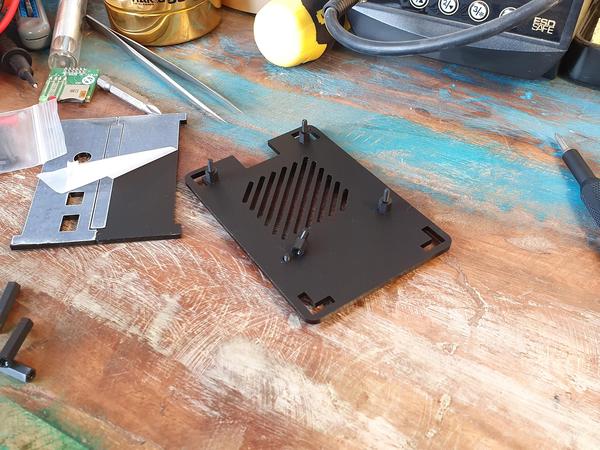

2. À l’aide des vis noires, fixez les entretoises de 4 mm à la plaque inférieure du boîtier

blank

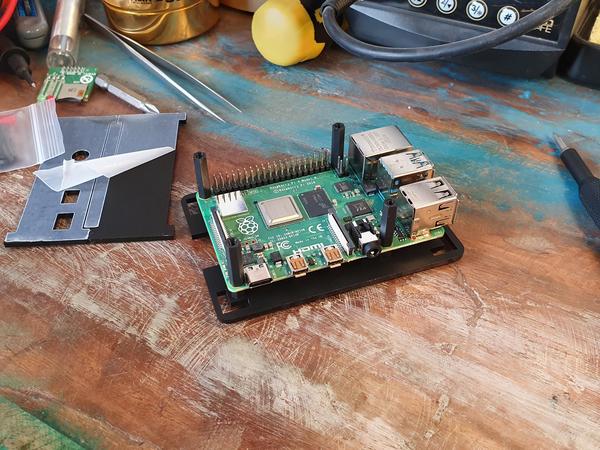

3. Placez votre Raspberry Pi 4 modèle B au-dessus de ces entretoises avec la carte SD au-dessus de la découpe SD et fixez les entretoises de 11 mm plus longues sur le dessus. Veillez à ne pas trop serrer car cela pourrait endommager l’acrylique.

blank

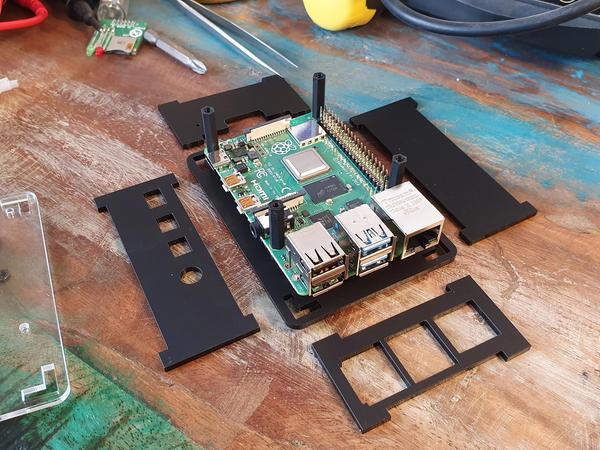

4. L’assemblage des pièces latérales est agréable et facile – elles seront lâches au début, mais ne vous inquiétez pas, le couvercle et les vis sur le dessus maintiennent le boîtier bien en place.

blank

7. Vissez le ventilateur 5V à l’intérieur du boîtier, en vous assurant de copier l’orientation du ventilateur et du couvercle ci-dessous.

blank

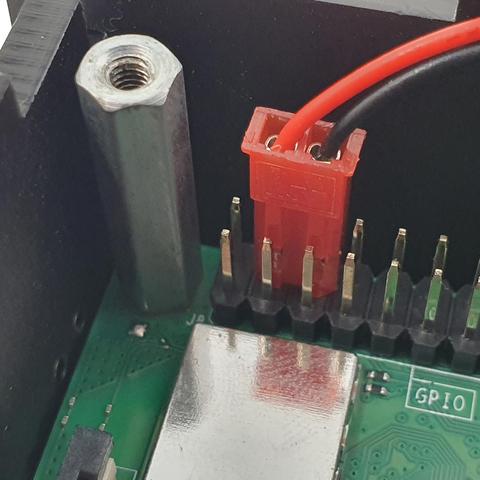

8. Connectez l’en-tête du ventilateur aux broches GPIO correctes de votre Raspberry Pi (voir ci-dessous)

blank

9. Fermez le boîtier et vissez-le avec les vis noires restantes.

blank

Alto! Affaire terminée!

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
