Instructions d’assemblage du boîtier Pi-DAC + ModMyPi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.
Nomenclature

  • Raspberry Pi A + / B + / 2
  • Carte audio Pi-DAC + Full-HD
  • 6x plaques acryliques
  • 4x entretoises hexagonales M / F de 25 mm
  • 4x entretoises hexagonales F / F 12 mm (incluses avec Pi-DAC +)
  • 4x entretoises hexagonales M / F 8 mm
  • 4x rondelles en nylon
  • 8x vis (incluses avec Pi-DAC +)
  • 4x pieds en caoutchouc

Remarque: l’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

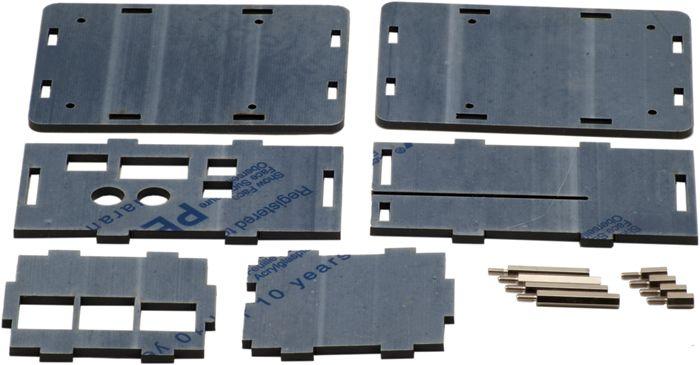

Voici les pièces du kit de valise:

blank

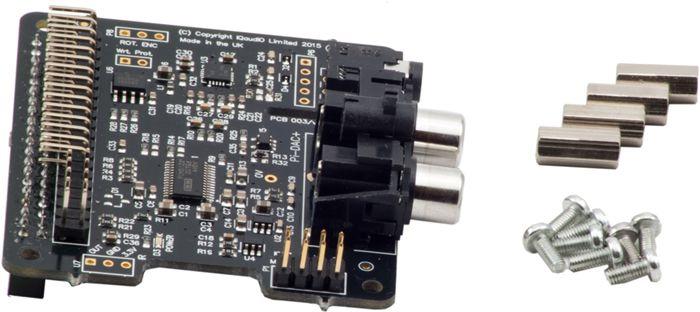

Voici les pièces du Pi-DAC +:
blank

  1. Décollez le film protecteur des deux côtés de toutes les pièces en acrylique.
  2. blank

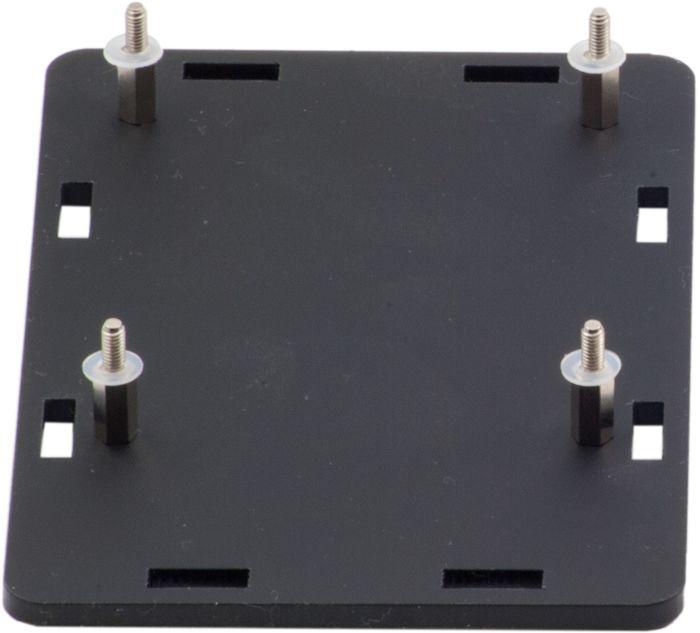

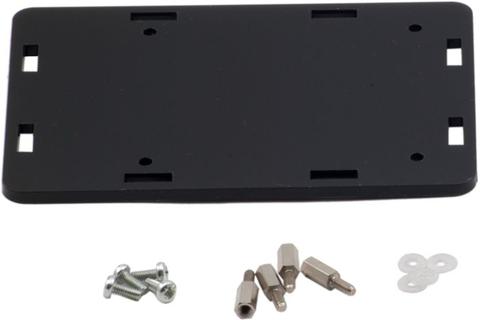

    Fixez légèrement (ne faites pas le scerw encore serré) un espacement de 8 mm M / F sur chacun des 4 trous sur la pièce inférieure en acrylique. Fixez les entretoises à l’aide de 4 vis. Avec les entretoises en place et en vous assurant que la partie mâle / vis de l’écartement est orientée vers le haut, placez une rondelle en nylon sur chacune.

    blank

  3. blank

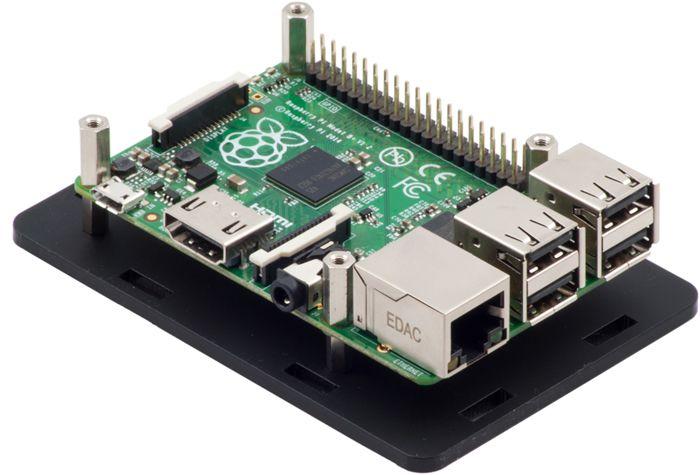

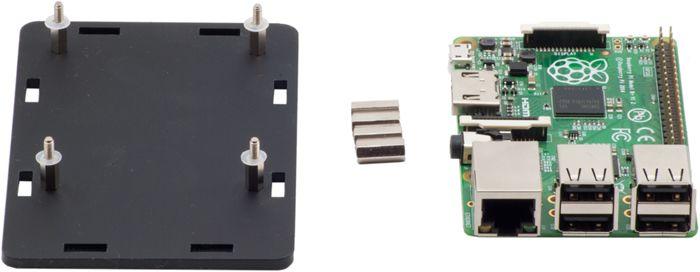

    Placez le pi sur le dessus, en vous assurant que chacune des entretoises 8 mm M / F se monte correctement à travers les trous de montage Pi. Maintenant, fixez le pi en utilisant les entretoises 12 mm F / F.

    blank

  4. blank

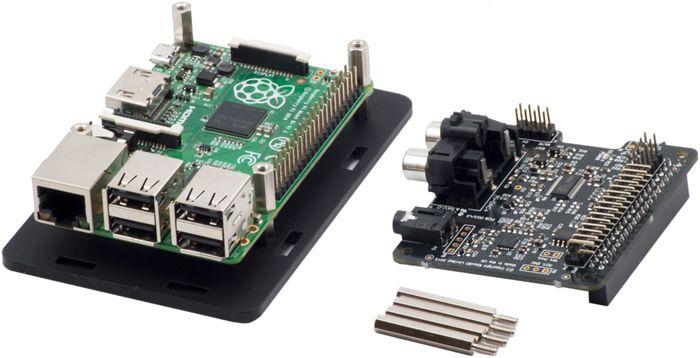

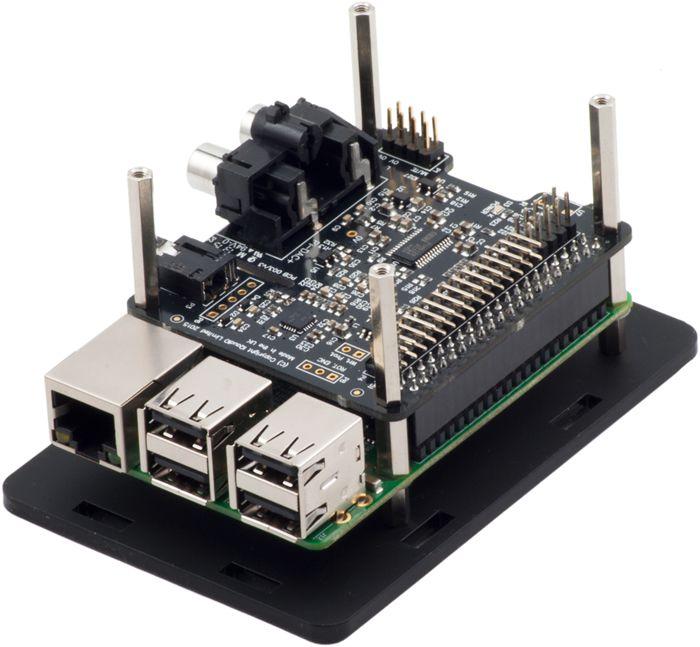

    Maintenant, nous devons installer le Pi-DAC + sur le Pi, il suffit de brancher le Pi-DAC + sur le GPIO du pi et de le fixer en place à l’aide des entretoises 25 mm M / F

    blank

  5. blank

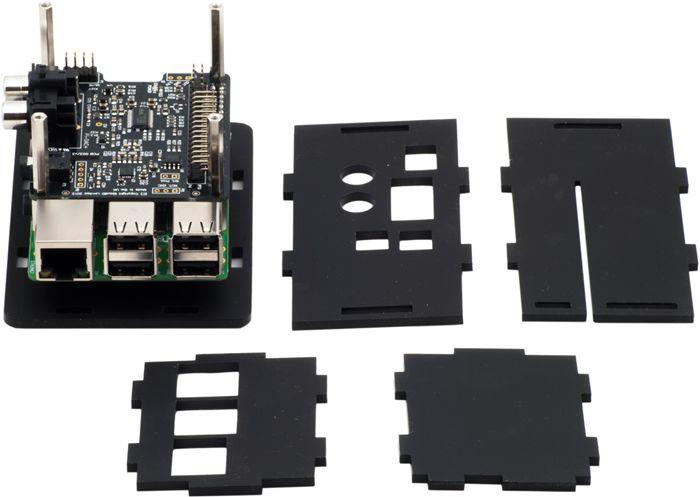

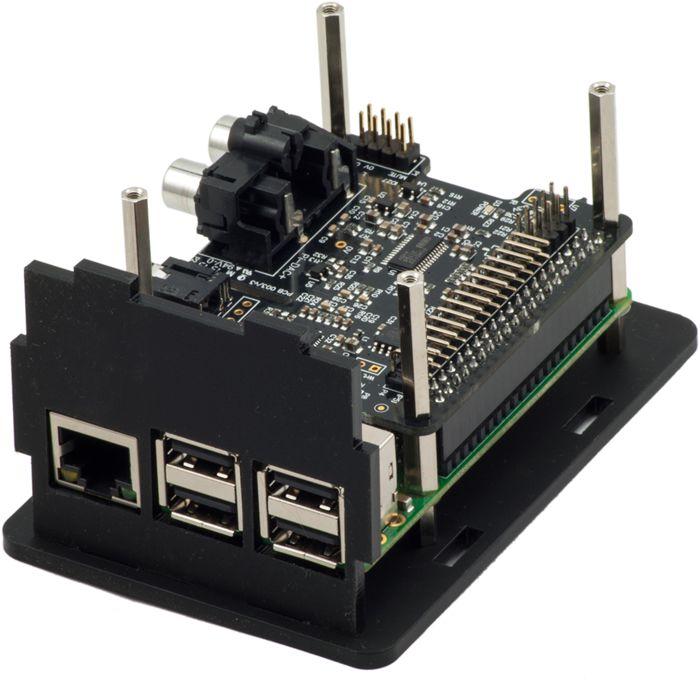

    Nous devons maintenant commencer à ajouter les sections de mur. Tout d’abord, nous vous recommandons de placer la plaque réseau / USB en premier.

    blank

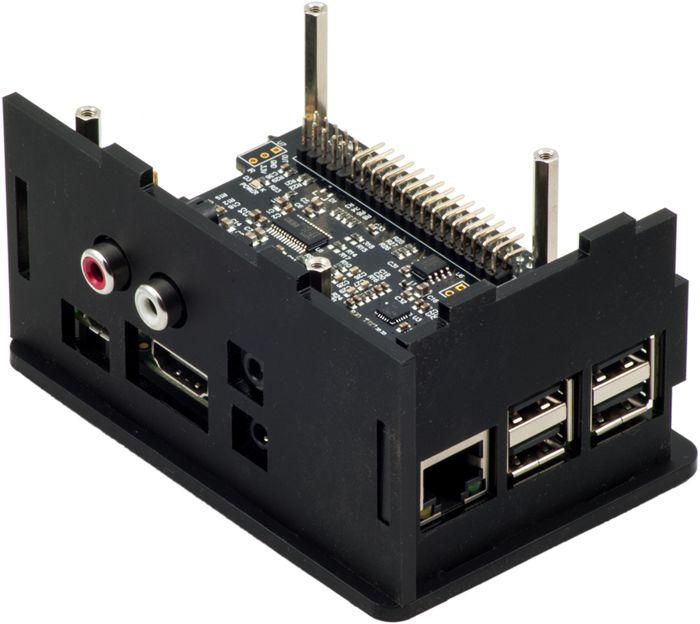

    Ensuite, la plaque latérale d’alimentation / HDMI.

    blank

    Ensuite, la plaque arrière de la carte SD.

    blank

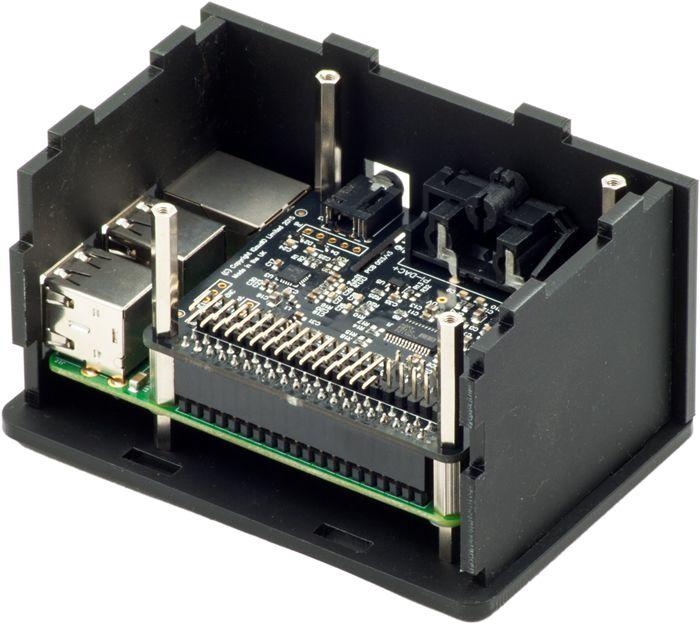

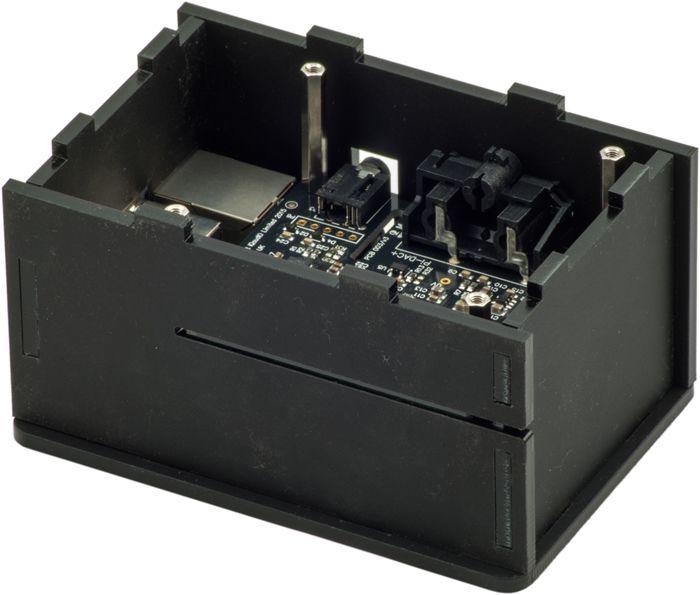

    Et enfin le côté avec la fente pour ruban GPIO

    blank

    Avec les 4 murs en place, nous pouvons maintenant serrer les 4 vis en dessous.

  6. blank

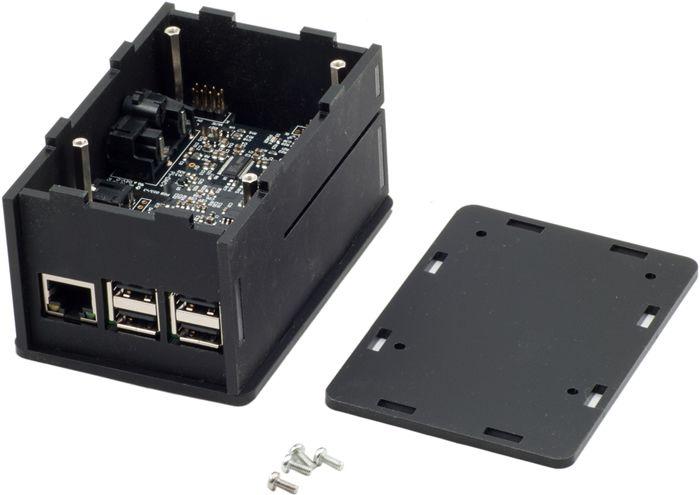

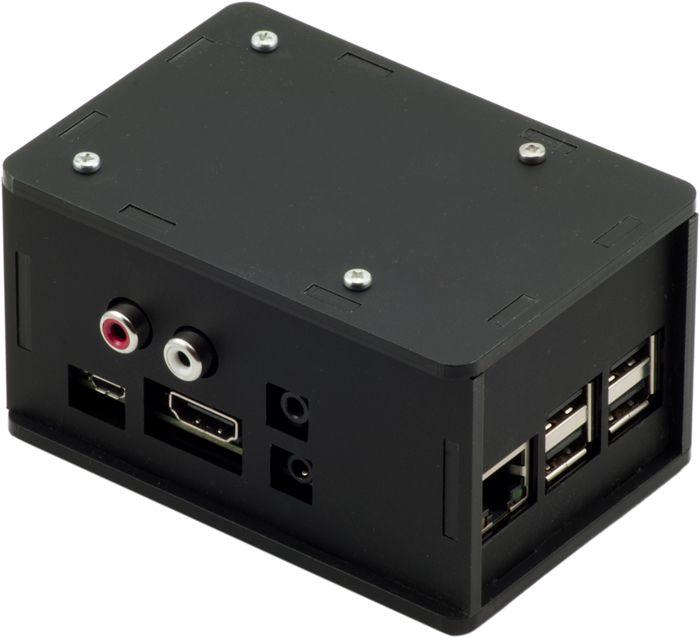

    La dernière étape consiste à ajouter la plaque supérieure et à la fixer en place à l’aide des 4 vis restantes.

    blank
