Instructions d’assemblage du boîtier du mini-cluster

Ce guide vous montrera comment assembler l’étui Mini Cluster pour Raspberry Pi Zero. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

Si vous avez acheté un pack de couches pour ajouter des cartes supplémentaires, répétez l’étape 5/6 pour toutes les couches.

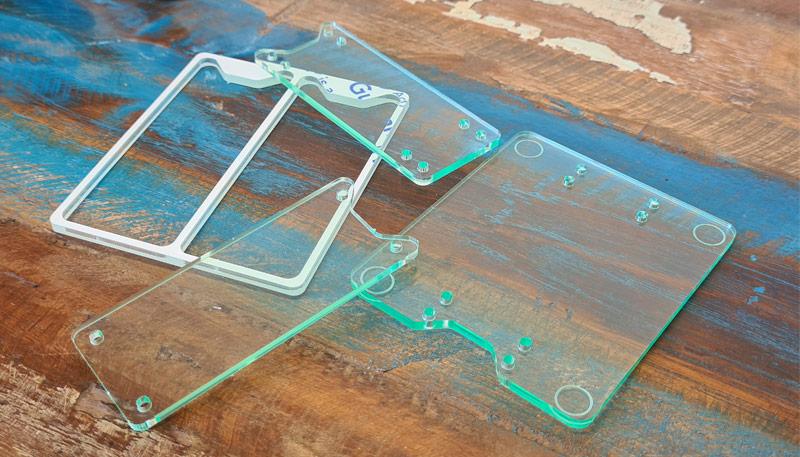

Étape 1 – Prenez votre boîte! Vous devriez trouver 2 couches de plexiglas et un sac de fixations. Retirez les pièces (le cadre restant va dans le bac), décollez le film protecteur des deux côtés de toutes les couches et nettoyez la poussière

blank

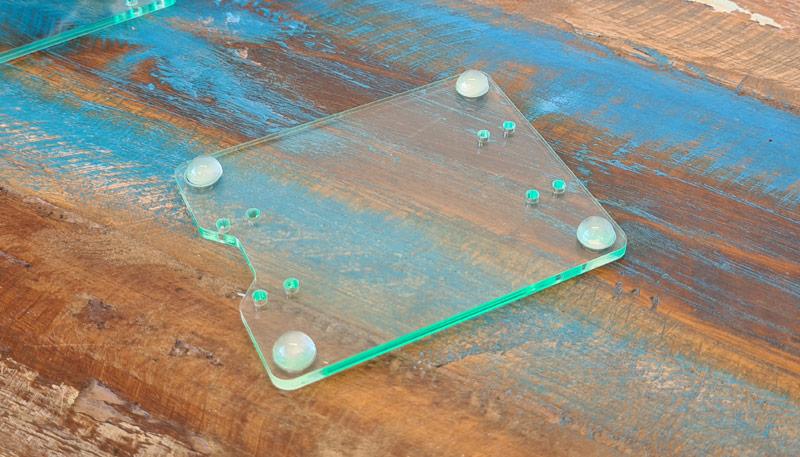

Étape 2 – Collez vos pieds en caoutchouc à la base du boîtier. Nous avons gravé quatre petits guides dans la base afin que vous puissiez les aligner parfaitement!

blank

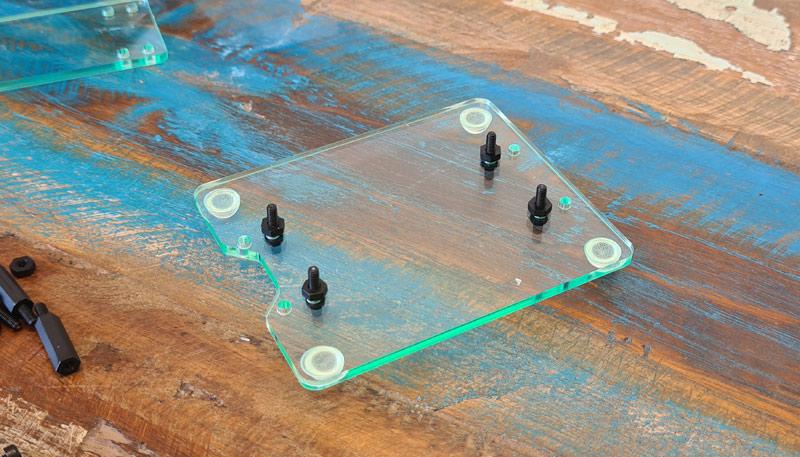

Étape 3 – Passez 4 vis M2,5 à travers la base du boîtier et verrouillez-les avec des écrous M2,5. Le Raspberry Pi se trouve au sommet de ces écrous pour créer une bonne circulation d’air en dessous.

blank

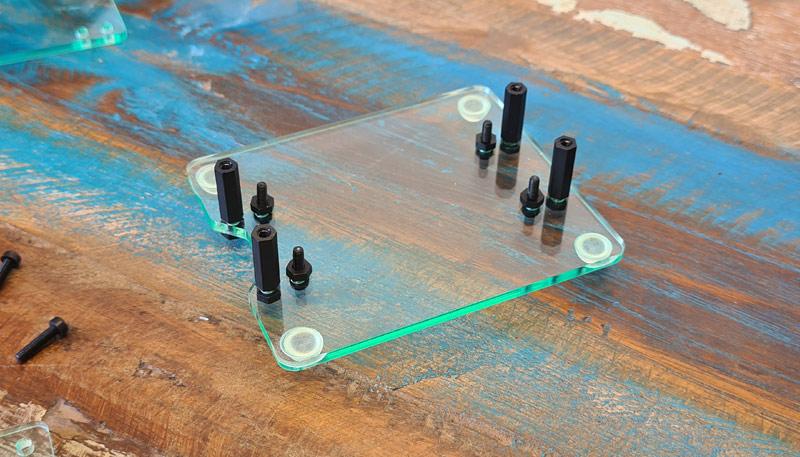

Étape 4 – Ensuite, ajoutez les piliers hexagonaux M / F à la base, fixés avec un écrou en dessous.

blank

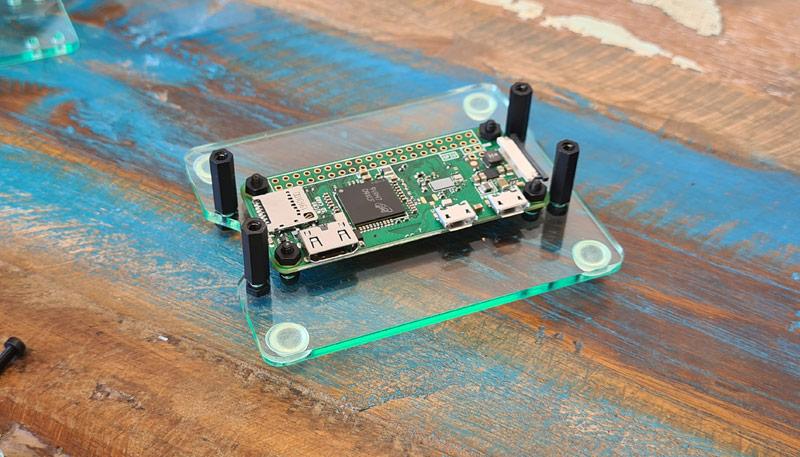

Étape 5 – Maintenant, nous pouvons ajouter notre premier Raspberry Pi, en le fixant avec les quatre vis M2,5.

blank

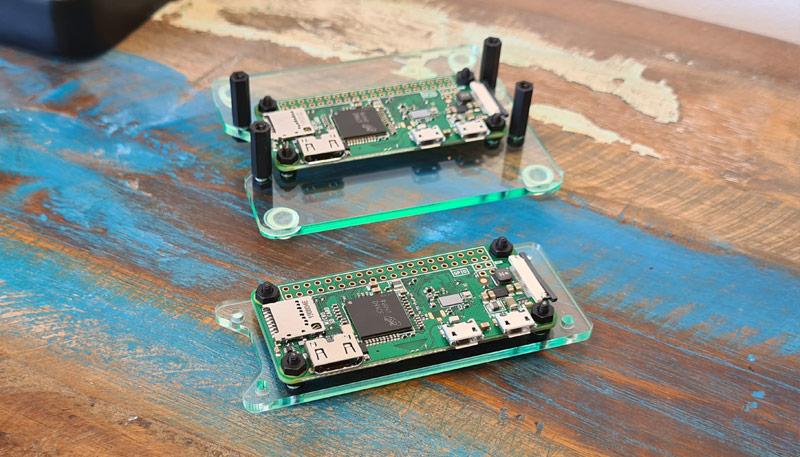

Étape 6 – Répétez les étapes 3 à 5 pour toutes les couches supplémentaires de Raspberry Pi Zero dont vous disposez (illimité si vous avez acheté nos packs de modules complémentaires!)

blank

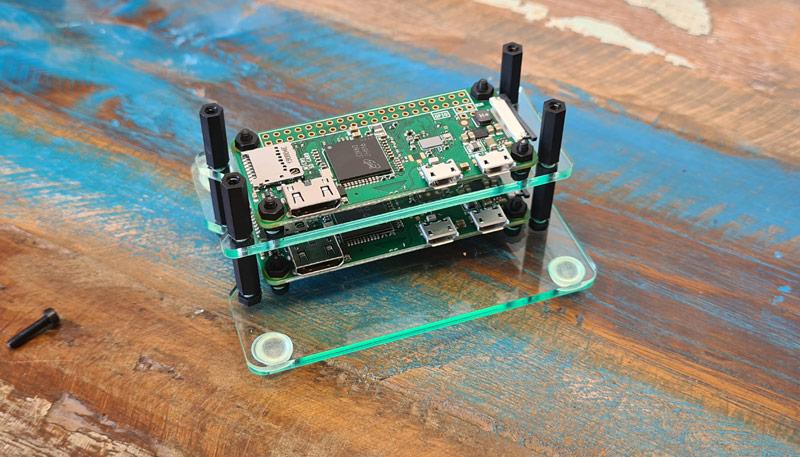

Étape 7 – Construisez votre cluster verticalement en utilisant les entretoises hexagonales M2.5 plus hautes.

blank

Étape 8 – Enfin, fixez le couvercle en place avec les vis M2,5 restantes. Le couvercle est le panneau avec seulement 4 trous.

blank
