Guide d’assemblage du moteur, de la roue, du coupleur et du support 6 V 60 tr / min

Vous avez donc entre les mains nos moteurs CC 6 V 60 tr / min et tous les équipements de montage (coupleur, support et roue), mais vous ne savez pas comment tout cela va de pair?! Ne vous inquiétez pas, nous avons mis un joli guide illustré sur la façon dont tout se passe ensemble, vous pourrez donc zoomer sur votre robot Raspberry Pi en un rien de temps!

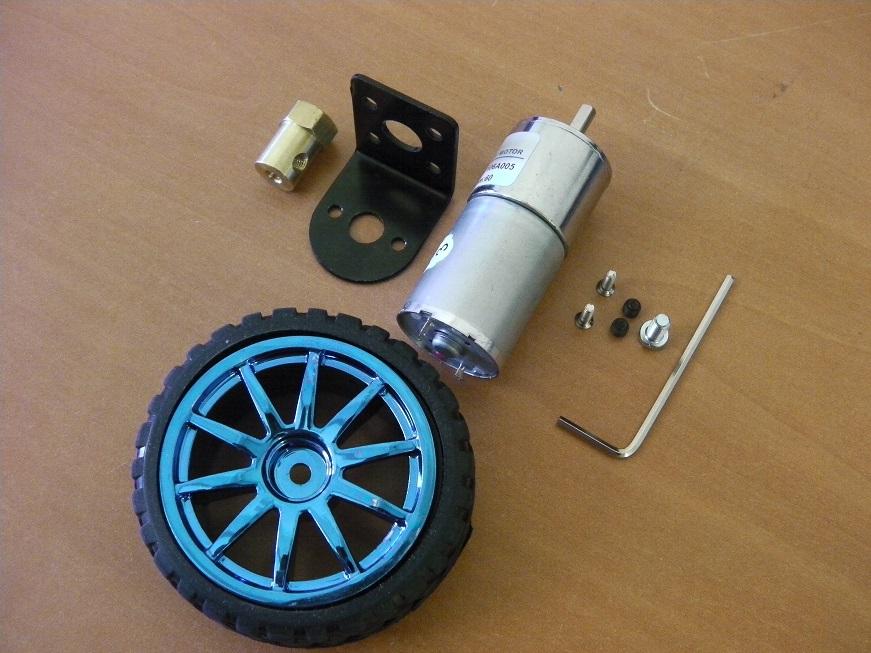

1.Vérifiez que vous avez tout le kit requis, chaque kit comprend les éléments suivants:

  • 1 x roue
  • 1 x coupleur en or
  • 1 x support de montage noir
  • 1 moteur 6V 60RPM
  • 1 boulon de 4 mm
  • Vis de réglage 2 x 4 mm
  • 2 boulons de 3 mm

blank

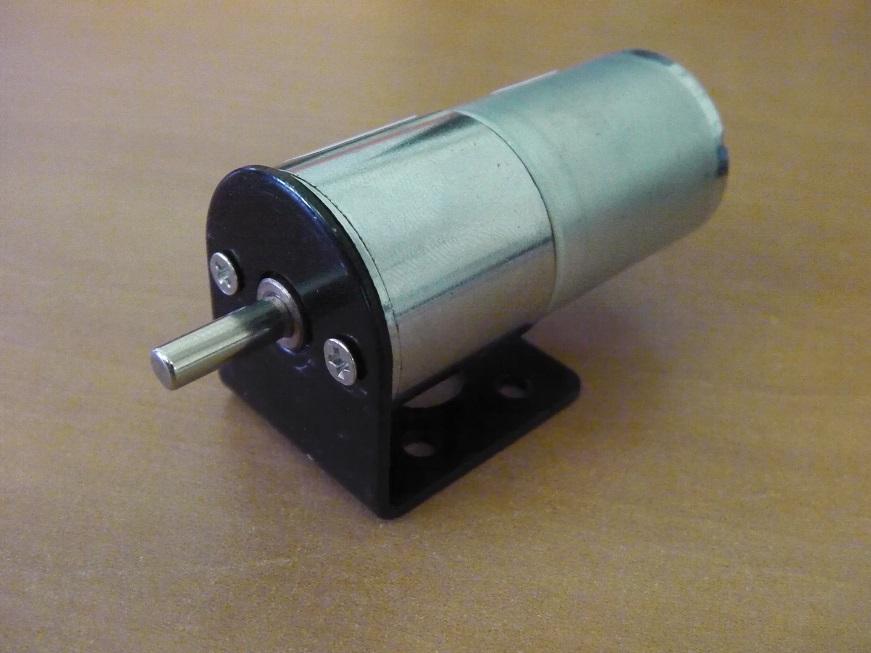

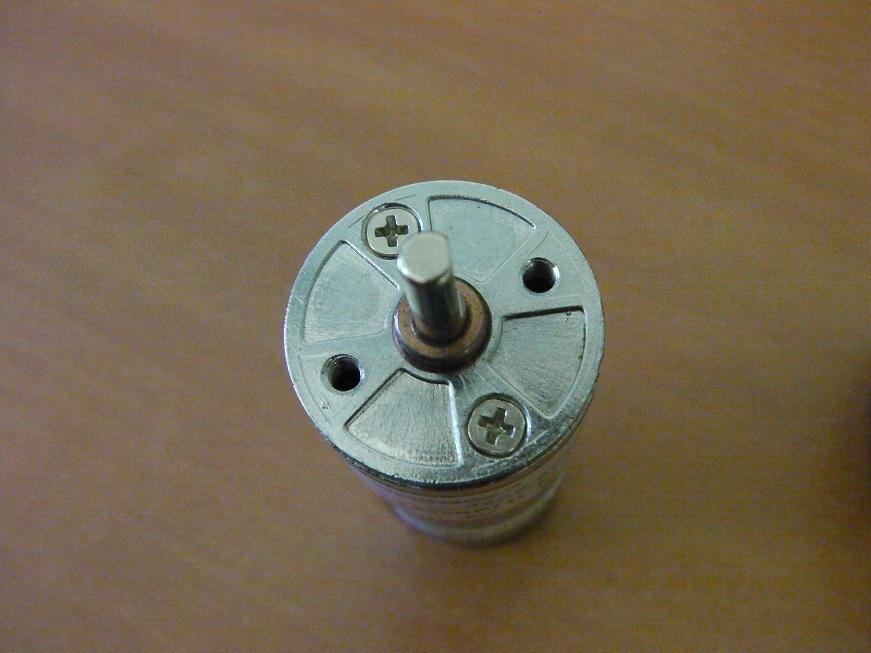

2. Saisissez le moteur, le support (l’embout noir) et les deux boulons de 3 mm. Alignez simplement le côté incurvé du support avec les deux trous vides sur le dessus du moteur et utilisez les deux boulons M3 pour le fixer. Assurez-vous que le support est correctement orienté!

blank

blank

blank

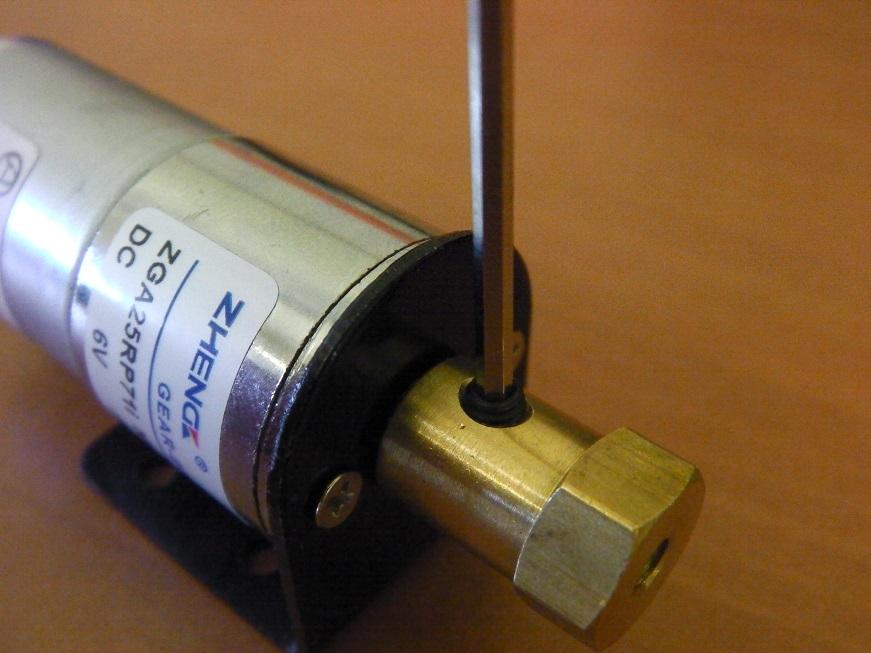

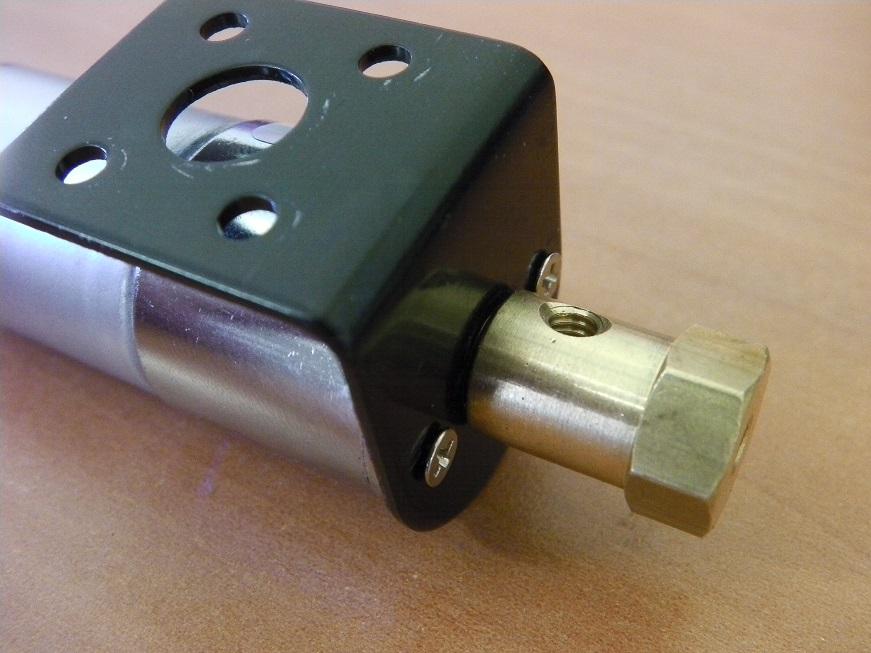

3. Faites glisser le coupleur en or sur l’axe du moteur et alignez la partie plate de l’essieu avec l’un des trous. Fixez ensuite le coupleur à l’aide des deux vis de réglage M4.

blank

blank

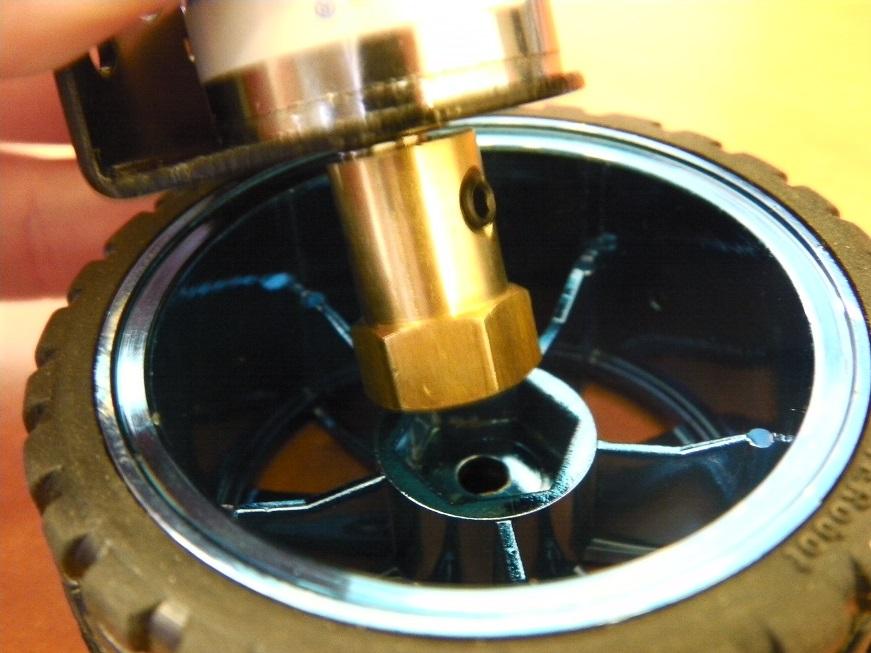

4. Branchez le coupleur dans la roue – c’est un ajustement serré, alors donnez-lui une poussée pour vous assurer qu’il est correctement installé.

blank

blank

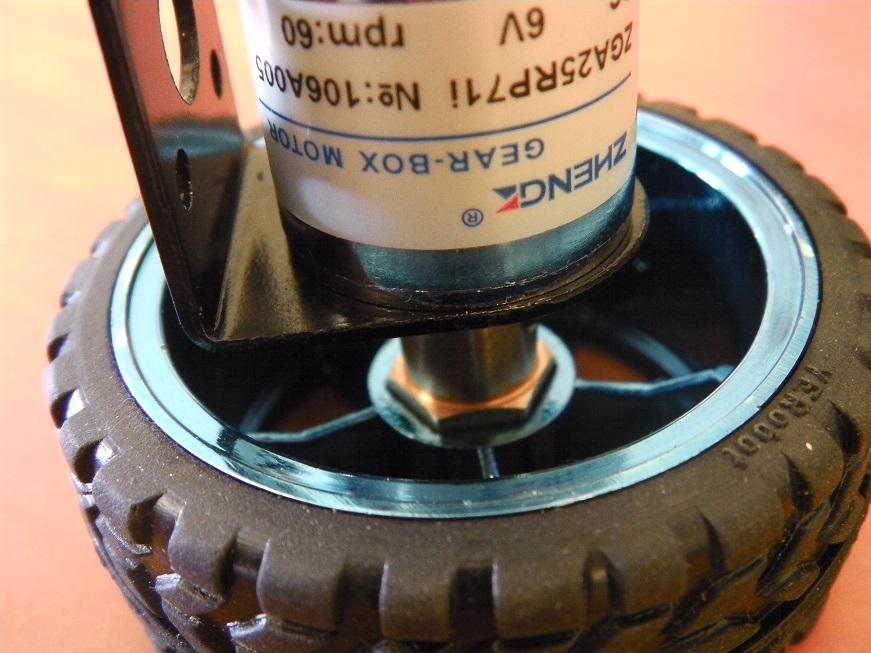

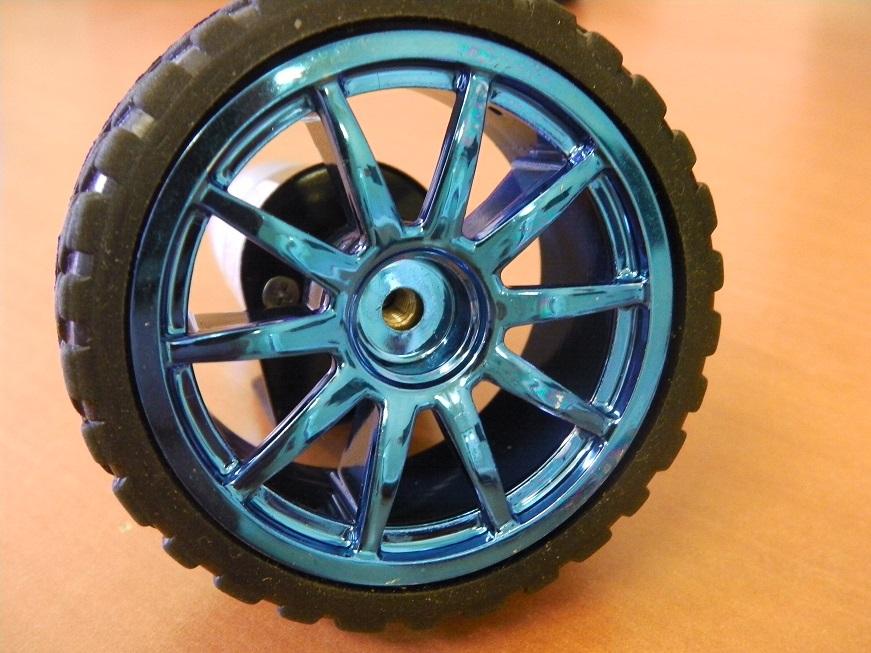

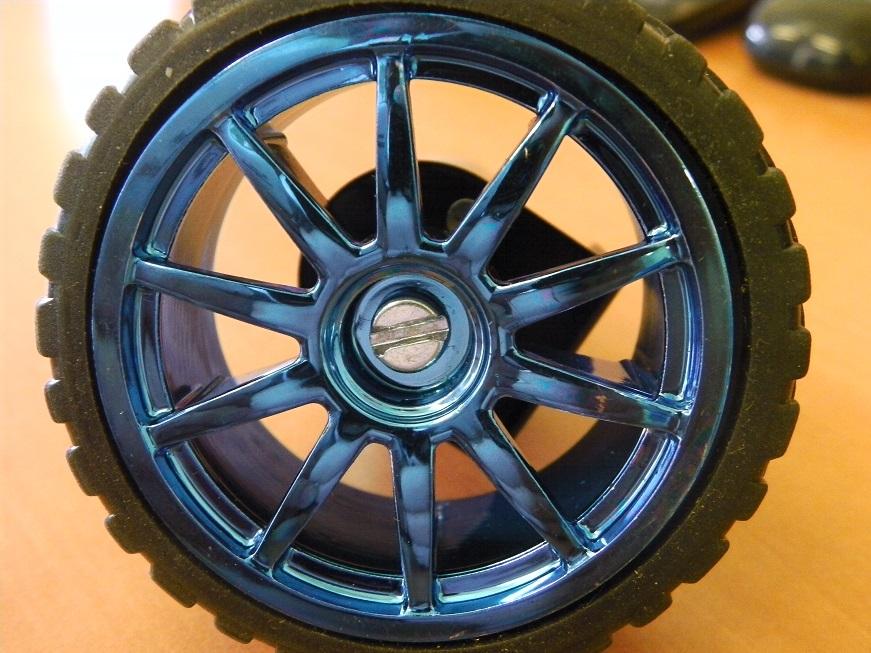

5. Utilisez le boulon M4 pour fixer la roue au coupleur!

blank

blank

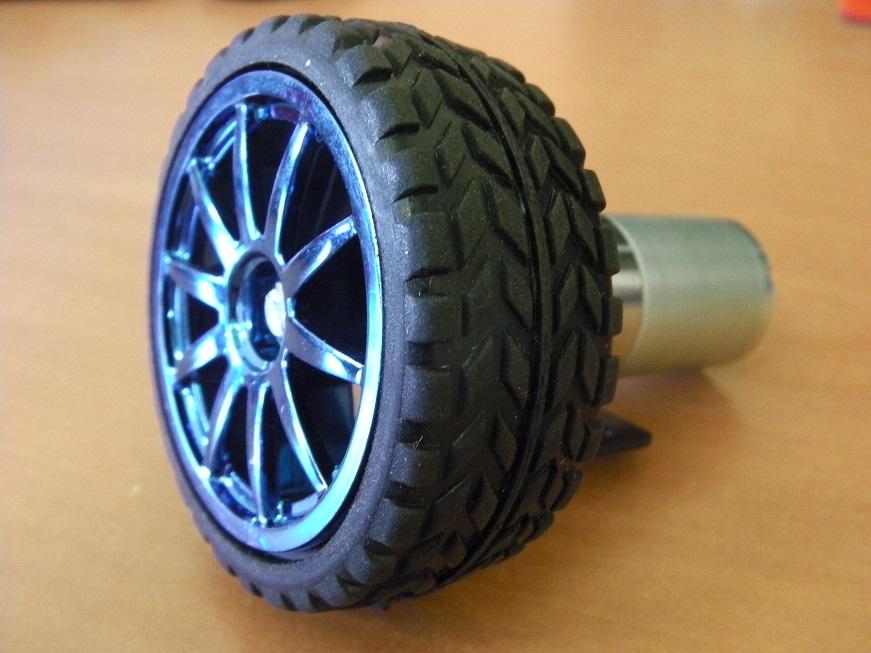

C’est tout ce qu’on peut en dire! L’ensemble est maintenant prêt à monter sur votre projet Robot / Rover / Voiture / Bateau Raspberry Pi!
